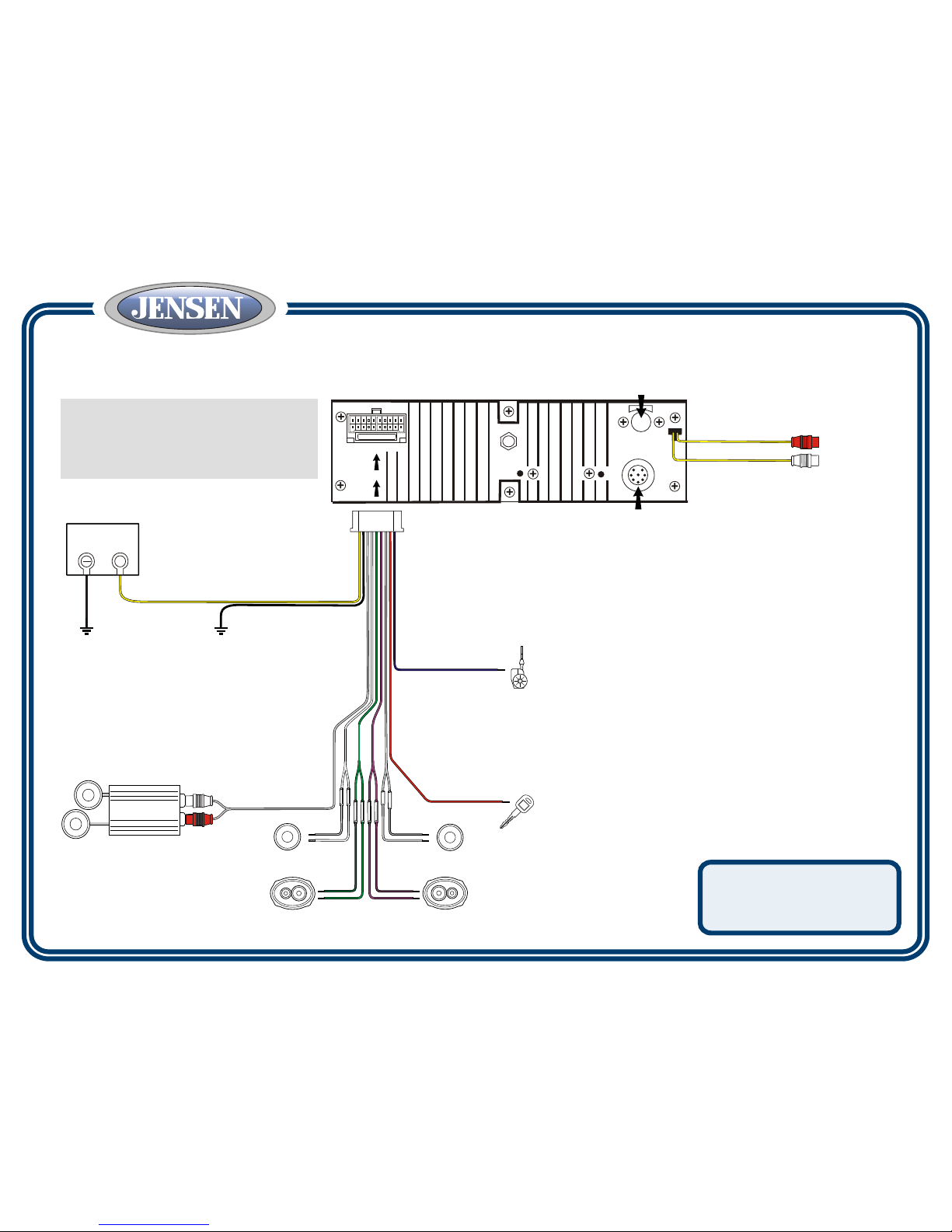

CD2610 Receiver Quick Start Guide

CHASSIS GROUND

Connect the red wire to the factory

Accessory or Ignition wire, which

receives power when the key is

turned on.

ACCESSORY

POWER ANTENNA/

REMOTE AMP TURN ON LEAD

Positive (+) 12VDC output when the head

unit is turned on. Connect the blue wire to

a motorized antenna or to an amplifier.

BATTERY

RCA OUTPUT

Connect to an

optional amplifier.

ANTENNA JACK

Connect to the factory or aftermarket antenna lead. (Optional

extensions or adapters may be necessary depending

on the type of vehicle you have.)

)

( )

Connect the black wire to the factory ground wire. If a

factory ground wire is not provided, locate a clean,

unpainted metal part of the dash and secure the ground

wire with a "ring" terminal and a sheet metal screw.

Connect the yellow wire to the battery

or 12 volt power source that is always

live. This wire MUST be connected

for the radio to work.

AMP

Need help?

For technical assistance, call

the Jensen customer

support line at 1-800-323-4815.

SPEAKERS

Left Front Right Front

Left Rear Right Rear

AUXILIARY INPUT

CD CHANGER

CONNECTOR

IMPORTANT: Incorrect wiring connections

can damage the unit. Follow the wiring

instructions carefully, or have the

installation handled by an experienced

technician.

10A

Jensen CD2610 Guide Rapide De Début

CABLE DE TERRE

Branchez à un circuit +12 V qui se

met sous tension lorsque l'allumage

de la voiture est en marche.

CABLE PUISSANCE ACC

CABLE ANTENNE PUISSANCE

Connecté à l'antenne motorisée (câble)

et/ou à un fil temps de fermeture

pour un amplificateur.

BATTERIE

SORTIES DE RCA

Reliez à un amplificateur

facultatif pour augmenter

le système.

CONNECTEUR D'ANTENNE

Reliez à l'antenne d'usine. (Les adapteurs

facultatifs peuvent être nécessaires.)

)

( )

Reliez le fil noir au fil de masse d'usine ou une pièce

propre et non peinte en métal du tableau de bord, et fixez

le fil de masse avec une borne d'anneau et une vis en

métal de feuille.

Connectez à la batterie ou à une

source d’alimentation 12 volts tougours

sous tension. La radio ne fonctionnera

pas si ce fil n’est pas branché.

AMP

Pour l'assistance technique,

appelez la ligne de

support à la clientèle de Jensen

à 1-800-323-4815.

HAUT PARLEURS

Devant Gauche Devant Droite

Arrière Gauche

Arrière Droite

IMPORTANT: Des connexions câblage

incorrectes peuvent nuire à l'appareil.

Suivez les instructions de câblage avec soin

ou faites installer par un technicien

expérimenté.

AUXILIAIRE

C BLES D'ENTR E

CONNECTEUR

CHANGEUR

DE CD

10A

Jensen CD2610 Guía Rápida Del Comienzo

CABLE A TIERRA

Conecte a un circuito de voltios +12 que

solamente esté activo cuando la ignición

esté encendida.

CABLE DE ENCENDIDO ACC

CABLE DE CONEXIÓN DE ANTENA

Conectar a una antena motorizada

(encendida) y/o a una toma remota

de encendido para un amplificador.

BATERíA

SALIDAS DE RCA

Conecte con un

amplificador opcional para

ampliar el sistema.

CONECTADOR DE LA ANTENA

Conecte con el plomo de la antena de

la fábrica. (Las extensiones opcionales

o los adaptadores pueden ser necesarios.)

)

( )

Conecte de forma segura el cable a Tierra a una parte metálica del

chasis. Si no puede encontrar un perno o tornillo existente al cual

ajustarlo, realice un orificio con un taladro en una superficie

metálica y asegúrelo con un tornillo. Para asegurar una buena

toma a tierra, quite cualquier pintura o grasa de las áreas donde el

cabe hará contacto con la superficie.

Conectar el cable de energía

permanente 12V PLUS a un cable vivo

con 12 voltios en el vehículo. El

alambre debe ser conectado.

AMP

Para la asistencia técnica,

llame la línea de ayuda

de cliente de Jensen en

1-800-323-4815.

ALTAVOCES

CABLE AUXILIARES

DE ENTRADA

Delantero Izquierdo Delantero Derecho

Posterior Izquierdo Posterior Derecho

10A

CONECTADOR

CAMBIDISCOS

DE CD

IMPORTANTE: Una conexión incorrecta de

los cables puede dañar la unidad. Siga las

instrucciones del cableado cuidadosamente

o haga que un técnico experto realice la

instalación.
