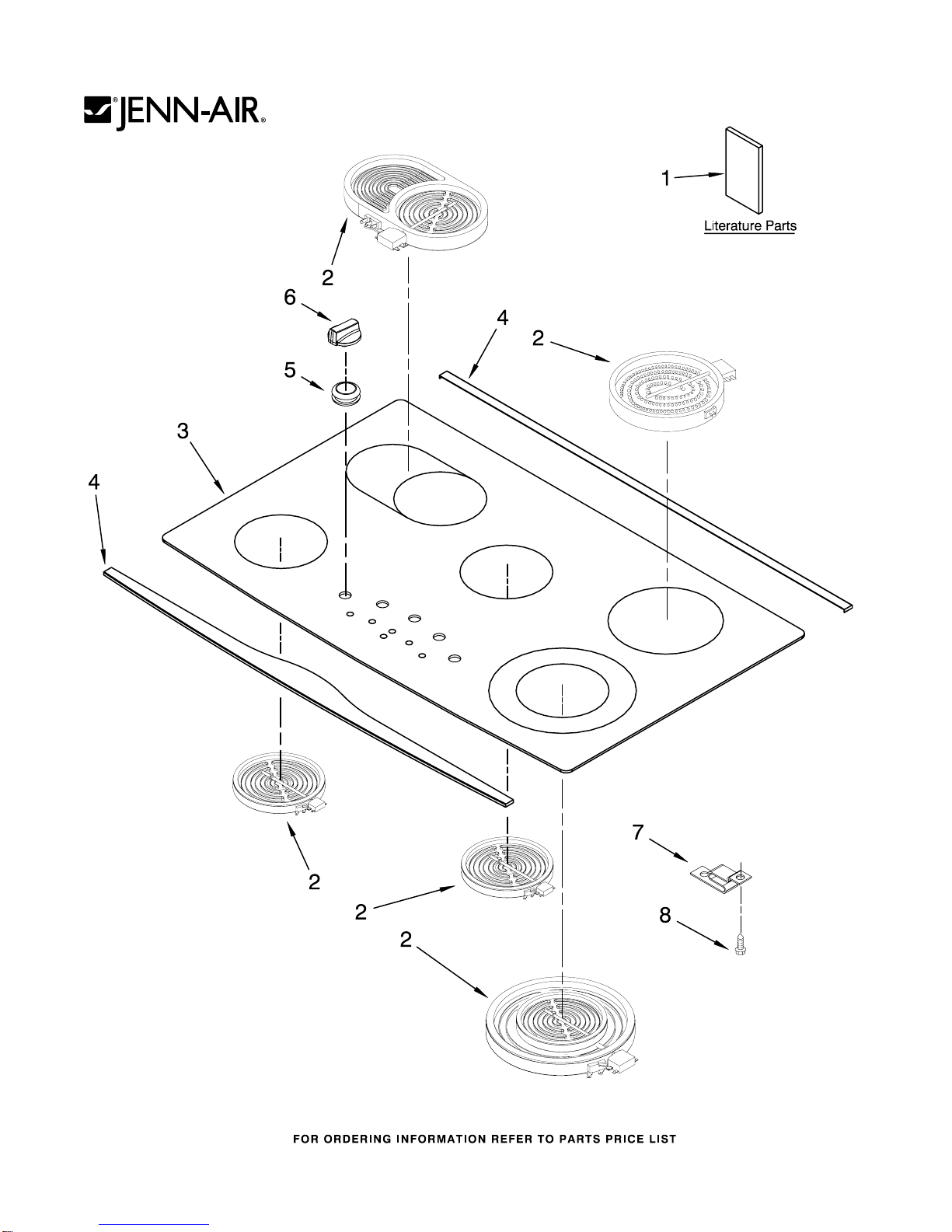

COOKTOP PARTS

For Models: JEC8536BDW10, JEC8536BDF10, JEC8536BDB10, JEC8536BDS10

(White) (Frost) (Black) (Stainless)

36" Electric Cooktop

5−08 Litho in U.S.A. (mo) (psw) Part No. W10204132 Rev. B

COOKTOP PARTS

2W10204132

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

W10204139

Use & Care Guide

W10204140

Install Instruc.

2 Element

74011004 Oval 6" (LR)

74008568 1200W (LF, CTR)

74011006 1800W (RR)

74008897 2400W Dual (RF)

3 Top, Main

W10204142

White/Frost

W10204143

Black

W10204143

Stainless

4 Trim, Stainless

W10168880

Front

W10168884

Rear

5 74007885 Grommet

W10204150

Knob, Control (5)

7 74003072 Support, Element

8 Y700502 Screw

For Models: JEC8536BDW10, JEC8536BDF10, JEC8536BDB10, JEC8536BDS10

(White) (Frost) (Black) (Stainless)

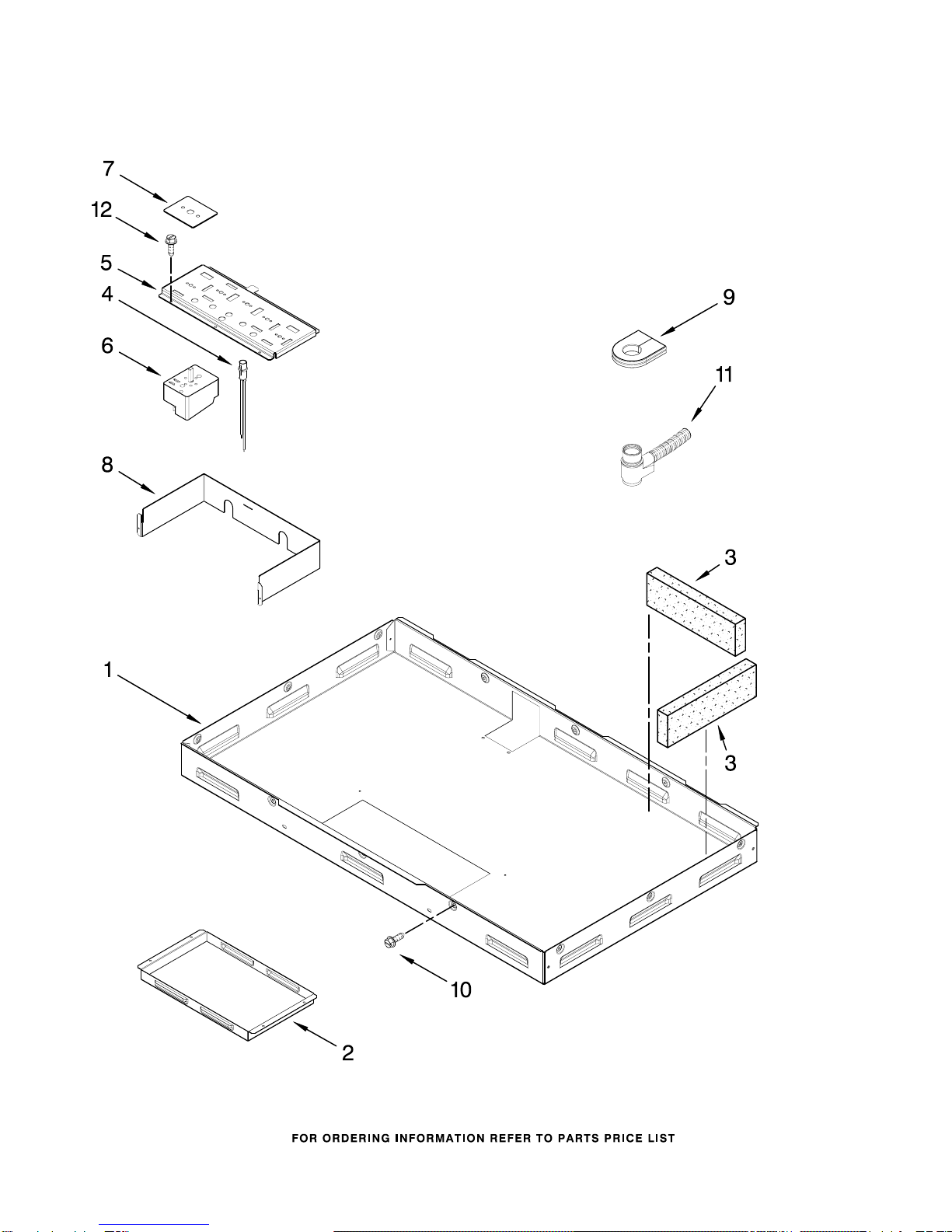

BURNER BOX PARTS

W10204132

For Models: JEC8536BDW10, JEC8536BDF10, JEC8536BDB10, JEC8536BDS10

(White) (Frost) (Black) (Stainless)

BURNER BOX PARTS

W10204132

Illus. Part

No. No. DESCRIPTION

W10204160

Box, Burner

W10204163

Baffel, Bottom

3 74007899 Insulation (5)

4 Panel, Light

W10204169

Red

W10204170

Black

W10204171

Orange

W10204172

Blue

W10204173

Yellow

W10204174

Brown

5 74007856 Plate, Switch

6 Switch, Infinite

74007853 Right Front Dual

74007840 Left Front 1400W

74007841 Right Rear 2600W

7 71002569 Gasket, Infinte Sw

8 74007935 Cvr, Switch Plate

9 74007844 Grommet, Wire

10 200758 Screw

W10204181

Harness, Main

7101P309−60

Screw

Following Parts Not Illustrated

WIRING HARNESS PARTS

5171P764−60

Hot Light Assy.

74011000 Harness Switch Lt

74011003 Harness Switch Rt

7111P020−60

Clamp, Wire 3/4"

For Models: JEC8536BDW10, JEC8536BDF10, JEC8536BDB10, JEC8536BDS10

(White) (Frost) (Black) (Stainless)
