JBL TLX271P Manuel utilisateur

Technical Manual

TLX 271p

ACOUSTIC & ELECTRICAL SPECIFICATIONS

• Nominal Impedance 8 ohms

• Max Amp Power 150 watts

• Frequency Response 30Hz - 25kHz

• Sensitivity 90 dB SPL, 1 watt @ 1 meter

• Crossover Frequency 120 Hz, 600 Hz, 4000 Hz

• Subwoofer Amplifier 100 watts

SYSTEM COMPONENTS:

• Cabinet TLX271p (not For Sale)

• Grille 334508-001

• Low Frequency Transducer 8” Woofer ( 332246-001)

DC Resistance 4.2 ohms ±10%

• Mid Frequency Transducer 4” Midrange (974305 or

332764-001)

DC Resistance 4.6 ohms ±10%

• Mid-Bass Transducer 6 1/2” Mid-Bass Coupler

(76474-01)

DC Resistance 8.9 ohms ±10%

• High Frequency 10 mm Titanium Composite

(974301 or 302343-001)

DC Resistance 5.8 ohms ±10%

• Crossover Network 334509-001

AURAL SWEEP TEST SPECIFICATIONS:

• System Aural Sweep Test 5.0V Input 50 Hz to 20 kHz

• L.F. Aural Sweep Test 5.0V Input 50 Hz to 500 Hz

• Mid-Bass Aural Sweep Test 4.0V Input 100 Hz to 1kHz

• M.F. Aural Sweep Test 4.0V Input 500 Hz to 5kHz

• H.F. Aural Sweep Test 2.83V Input 3 kHz to 20 kHz

PHYSICAL SPECIFICATIONS

• Enclosure dimensions: 35 7/8” x 10 1/4” x 11 3/4”

(H x W x D) (911 x 260 x298mm)

• Weight 55 lbs. (25 kg) Each

WARRANTY:

• Refer to Warranty Statement packed with each product.

Owner's Manual

334512-001

Warranty Card

331994-001

Survey Card

331384-001

Top/Bottom

Foam

333040-001

OWNER'S

MANUAL

Outer Carton

334513-001

PACKAGING

+–

+ –

Driver High

Frequency

302343-001

Driver

Midrange

332764-001

Network

334509-001

Terminal Cup

334527-001

Amplifier

334507-001

(Not for Sale)

Driver

Mid-Bass

76474-01

Driver Low

Frequency

332246-001

Power Cord

LED

YEL/BLK

YELLOW

ORANGE/BLK

ORANGE

GREEN/BLK

GREEN

SILVER

COPPER

WHITE

BLACK

WIRING DIAGRAM

7.50 mH

6.30

0.60

47.0 mfd

100V

42.0 mfd,100V

0.38 mH

27.0 mfd, 100v

60.0 mfd

100V

18.0 mfd

100V

4.7 mfd, 50V

2.1 ohms

10W

0.15 mH

+IN

–IN

INPUT

18" RED

18" BLACK

250

.205

.110

.205

110

205

H.F.

L.F.

M.F.

MD BASS

14" GREEN

14" GREEN/BLACK

16.75" ORANGE

16.75" ORANGE/BLACK

16" YELLOW

16" YELLOW/BLACK

27" SILVER

27" COPPER

Amplifier

SCHEMATIC TLX 271p

1-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797

TLX 271p

Network

334509-001

Amplifier Assembly

334507-001

(Not for Sale)

Amplifier Cover

XX1381

Amplifier

Gasket

PM 1366

Terminal Cup

334527-001

Port Tube

334531-001

Screw 6x3/4 BLK

OVHD (4)

61867

Woofer

332246-001

Mid-bass Coupler

76474-01

Grille Assy

334508-001

Cabinet TLX 271p

(Not for sale)

Plaque

(Not for Sale)

Tweeter

974301 or

302343-001

Midrange Cup Plug

333050-001

Midrange

974305 or 332764-001

Midrange Cup

332768-001

Screw (4)

No. 8x3/4

PPH BLK

900101-012

Screw (10)

No. 8x1

PPH BLK

900101-016

Logo

945030

RedBlack

LED

LE1032

LED Plug

75760

Rubber Foot (4)

333048-001

Grille

Retainer (4)

66815

Screw (4)

No. 6x3/4

PHD BLK

61868

Screw (4)

No. 6x3/4

PHD BLK

61868

Screw (4)

No. 6x3/4

PPH BLK

63563

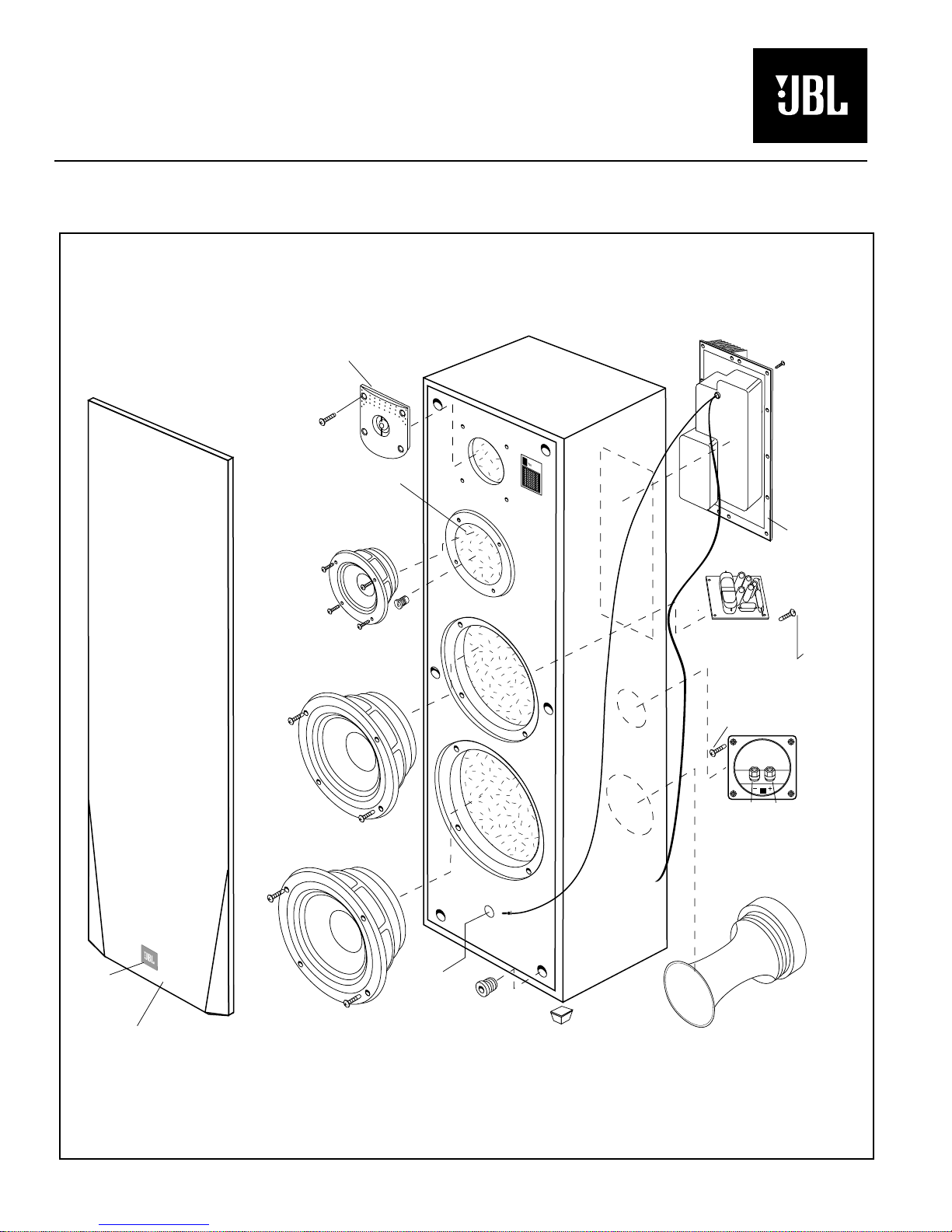

COMPONENT EXPLODED VIEW

TLX 271p

1-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797
