Jaga Heatwave Manuel utilisateur

27200.22111401 - 0812 - JAGA.NV.

heatwaveextralarge

* Het is mogelijk de Heatwave over een bereik

van 360° te monteren.

- De positie van de Heatwave in deze handlei-

ding geniet de voorkeur van de ontwerper.

* Il est possible de monter le Heatwave sur une

portée de 360°.

- La position du Heatwave décrite dans ce

manuel a la préférence du concepteur.

* Der Heatwave lässt sich im 360° Bereich

montieren.

- Die Position des Heatwave wird im Hinweis

als die bevorzugte Position des Entwickler

gezeigt.

* It is possible to ﬁx the Heatwave over a range

of 360°.

- The position of the Heatwave shown in the

manual is the position preferred by the

designer.

1351 mm / 53.19 in

2719 mm / 107.05 in

84 kg / 186 lb

Montagehandleiding - Instructions de montage

Montageanleitung - Mounting instructions

*Standaard positie / Standard position / Position standard

heatwaveextralarge

27200.22111401 - 0812 - JAGA.NV.

Onderdelen - Parts - Teile

4x 8x

2x1x

1x 3x 34x

Ø10Ø8

Manual

opmerking - remarque - Anmerkung - remark

Daar de Heatwave een artisanaal product is kunnen

er kleine kleur- of maatafwijkingen voorkomen. Deze

kleurafwijking stabiliseert zich na het uitharden van

de gebruikte materialen.

Dans la mesure où le Heatwave est un

produit artisanal, des petites différences de couleurs

ou de dimensions sont possibles. Cette différence de

couleur se stabilise après le durcissement des maté-

riaux utilisés.

Da der Heatwave ein handgemachtes Produkt ist,

können kleine Farb- oder Maßabweichungen vorkom-

men. Diese Farbabweichungen geben sich mit der

Zeit, sie passen sich durch die Nutzung an.

The Heatwave is a hand-crafted product. Hence, mi-

nor colour or dimensional variations can sometimes

be evident. After initial curing, minor colour variations

will tend to even out over the surface of the material.

Om veiligheidsredenen zijn geen muur-

pluggen meegeleverd. Contacteer uw

speciaalzaak voor het juiste type.

Pour des raisons de sécurité, les che-

villes ne sont pas fournies. Contactez

votre magasin spécialisé pour le bon

type de cheville.

Aus Sicherheitsgründen sind kein Dübel

mitgeliefert. Kontaktieren Sie Ihren Bau-

stoffhandel für die richtigen Dübel.

For safety reasons wall plugs aren’t

delivered. Contact your specialist store

for the right type.

heatwaveextralarge

heatwaveextralarge voorbereiding - pré-installation

Vorinstalliert - pre-install

27200.22111401 - 0812 - JAGA.NV.

Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de

verpakking.

Prenez l’outil de montage, les pièces pour la ﬁxation murale et le raccordement dans

l’emballage.

Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-

lanschluss aus der Verpackung.

Remove the stensil, the ﬁxings and the valve connections from the packaging.

Manual

Voorkeurspositie.

Position recommandée.

Bevorzugte Position.

Preferred position.

Ophangsjabloon volledig vlak tegen de wand aandrukken.

Fixer le modèle de montage bien à plat contre le mur.

Halten Sie die Montageschablone völlig ﬂach gegen die Wandmontage.

Make sure the stencil is fully stretched against the wall.

Boormal XL - Modèle de montage XL - Montagemodell XL - Mounting model XL

Ø 10 mm

Ø 10 mm Ø 8 mm Ø 8 mm

heatwaveextralarge

heatwaveextralarge voorbereiding - pré-installation

Vorinstalliert - pre-install

27200.22111401 - 0812 - JAGA.NV.

3/4”

EUROCONE

Ø 8 mm Ø 10 mm

2a 2b 3

heatwaveextralarge

heatwaveextralarge voorbereiding - pré-installation

Vorinstalliert - pre-install

27200.22111401 - 0812 - JAGA.NV.

OK!

heatwaveextralarge

Montagehandleiding - Instructions de montage

Montageanleiting - Mounting instructions

27200.22111401 - 0812 - JAGA.NV.

OK !!

4b 4c4c

Gebruik het schuimrubber als bescherming op de

vloer tijdens de montage van de Heatwave.

Utilisez la mousse de caoutchouc comme protec-

tion sur le sol pendant le montage du Heatwave.

Benutzen Sie den Schaumgummi als Fußboden-

schutz, wenn Sie den Heatwave montieren.

A foam rubber mat is supplied for protection of

the Heatwave during assembly. Please place this

on the ﬂoor and assemble the radiator on it before

mounting.

Manual

34x

heatwaveextralarge

27200.22111401 - 0812 - JAGA.NV.

zeep

soap

Seife

savon

Montagehandleiding - Instructions de montage

Montageanleiting - Mounting instructions

M max. 12 Nm

heatwaveextralarge

27200.22111401 - 0812 - JAGA.NV.

8a 8b



Montagehandleiding - Instructions de montage

Montageanleiting - Mounting instructions

M max. 12 Nm

heatwaveextralarge

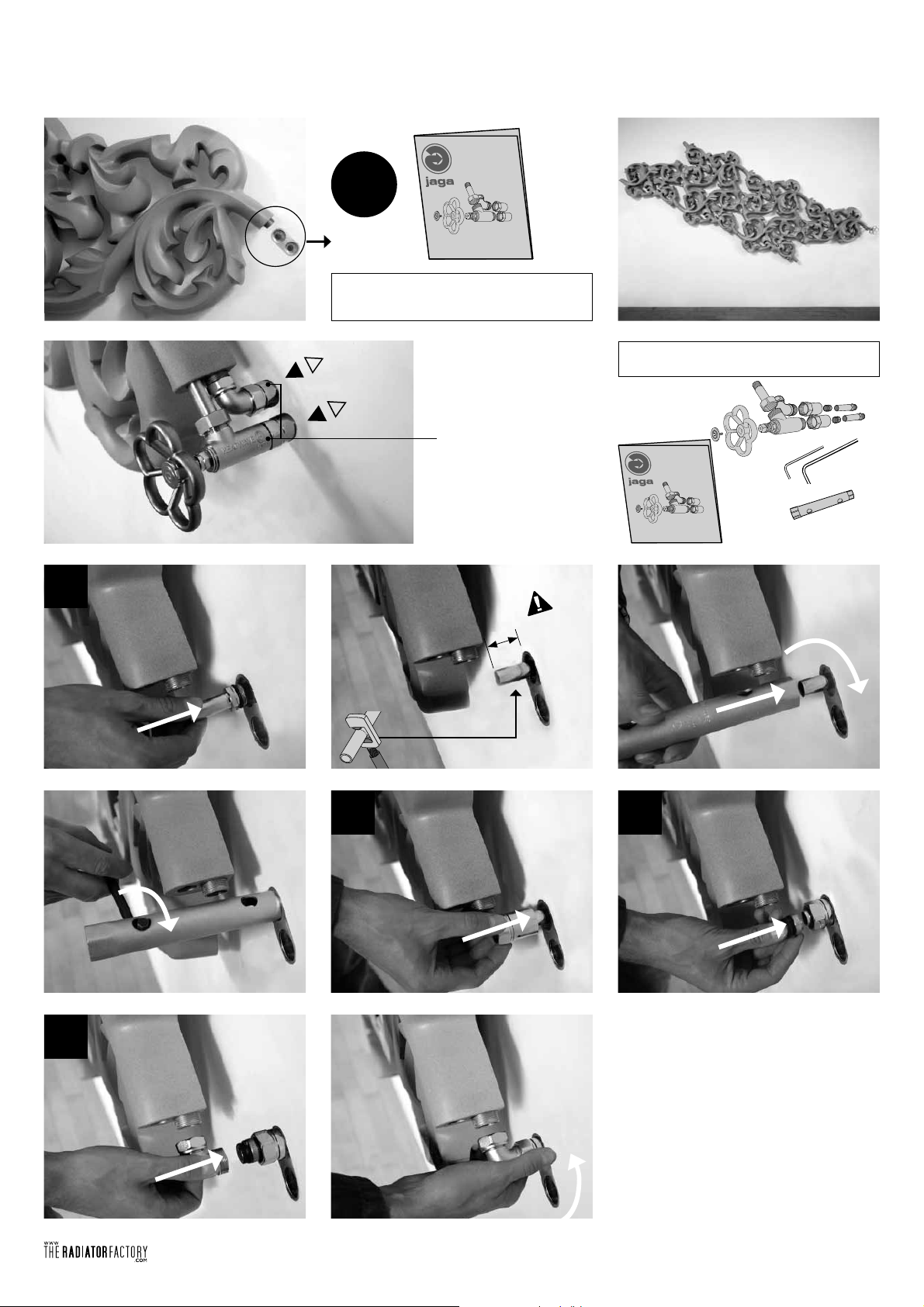

Montagehandleiding ventiel - Instructions de montage de vanne

Montageanleiting ventil - Mounting instructions valve

27200.22111401 - 0812 - JAGA.NV.

2 3

aansluiting - raccordement

Anschluß - connection

Manual

Onderdelen - Parts - Teile

Manual

Opgepast: Sommige onder-

delen van het ventiel kun-

nen warm worden tijdens

gebruik.

Attention: Certaines parties

de la vanne peuvent chauf-

fer pendant l’utilisation.

Achtung: Einige Teile des

Ventils können heiß werden.

Caution: Parts of the valve

can get hot during opera-

tion.

27200.22111401 - 0812 - JAGA.NV.

heatwaveextralarge

Montagehandleiding ventiel - Instructions de montage de vanne

Montageanleiting ventil - Mounting instructions valve

27200.22111401 - 0812 - JAGA.NV.
