Jaga Heatwave medium Manuel utilisateur

27200.22111201 - 0108 - Jaga.nv.

heatwave medium

* Het is mogelijk de Heatwave over een bereik

van 360° te monteren.

- De positie van de Heatwave in deze handlei-

ding geniet de voorkeur van de ontwerper.

* Il est possible de monter le Heatwave sur une

portée de 360°.

- La position du Heatwave décrite dans ce

manuel a la préférence du concepteur.

* Der Heatwave lässt sich im 360° Bereich

montieren.

- Die Position des Heatwave wird im Hinweis

als die bevorzugte Position des Entwickler

gezeigt.

* It is possible to ﬁx the Heatwave over a range

of 360°.

- The position of the Heatwave shown in the

manual is the position preferred by the

designer.

729 mm / 28.71 in

1454 mm / 57.25 in

28 kg / 62 lb

Montagehandleiding - Instructions de montage

Montageanleitung - Mounting instructions

*Standaard positie / Standard position / Position standard

heatwave medium

27200.22111201 - 0108 - Jaga.nv.

1x 10x

Ø10Ø8

Manual

Onderdelen - Parts - Teile

opmerking - remarque - Anmerkung - remark

Daar de Heatwave een artisanaal product is

kunnen er kleine kleur- of maatafwijkingen

voorkomen. Deze kleurafwijking stabiliseert

zich na het uitharden van de gebruikte ma-

terialen.

Dans la mesure où le Heatwave est un pro-

duit artisanal, des petites différences de

couleurs ou de dimensions sont possibles.

Cette différence de couleur se stabilise après

le durcissement des matériaux utilisés.

Da der Heatwave ein handgemachtes Pro-

dukt ist, können kleine Farb- oder Maßab-

weichungen vorkommen. Diese Farbabwei-

chungen geben sich mit der Zeit, sie passen

sich durch die Nutzung an.

The Heatwave is a hand-crafted product.

Hence, minor colour or dimensional varia-

tions can sometimes be evident. After initial

curing, minor colour variations will tend to

even out over the surface of the material.

heatwave medium voorbereiding - pré-installation

Vorinstalliert - pre-install

27200.22111201 - 0108 - Jaga.nv.

Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de

verpakking.

Prenez l’outil de montage, les pièces pour la ﬁxation murale et le raccordement dans

l’emballage.

Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-

lanschluss aus der Verpackung.

Remove the stensil, the ﬁxings and the valve connections from the packaging.

Manual

Voorkeurspositie.

Position recommandée.

Bevorzugte Position.

Preferred position.

Ophangsjabloon volledig vlak tegen de wand aandrukken.

Fixer le modèle de montage bien à plat contre le mur.

Halten Sie die Montageschablone völlig ﬂach gegen die Wandmontage.

Make sure the stencil is fully stretched against the wall.

Boormal M - Modèle de montage M - Montagemodell M - Mounting model M

EUROCONE

Ø 10 mm

Ø 10 mm Ø 8 mmØ 8 mm

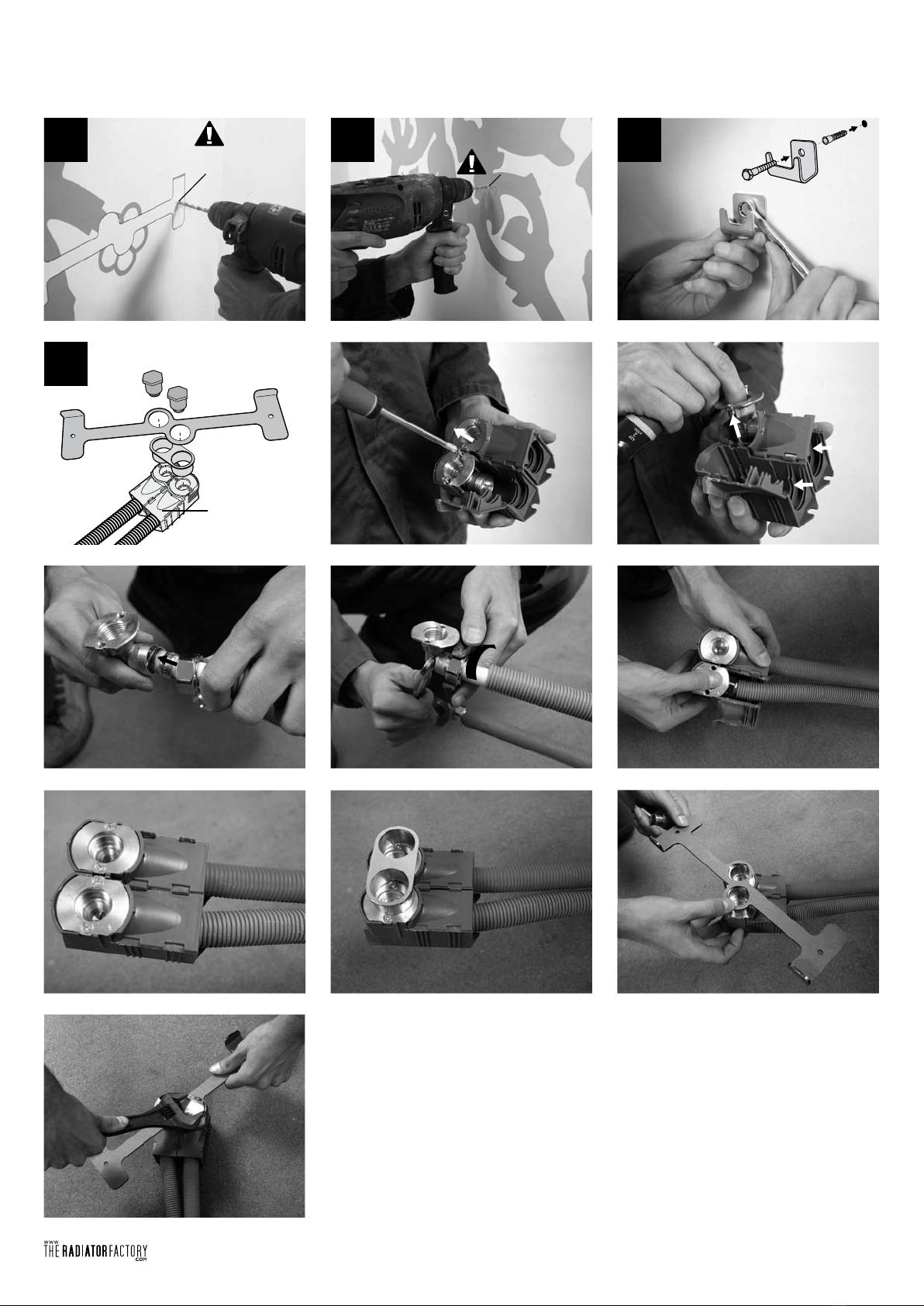

heatwave medium voorbereiding - pré-installation

Vorinstalliert - pre-install

27200.22111201 - 0108 - Jaga.nv.

3/4”

EUROCONE

Ø 8 mm Ø 10 mm

2a 2b 3

heatwave medium voorbereiding - pré-installation

Vorinstalliert - pre-install

27200.22111201 - 0108 - Jaga.nv.

OK!

heatwave medium

Montagehandleiding - Instructions de montage

Montageanleiting - Mounting instructions

27200.22111201 - 0108 - Jaga.nv.

2 2a

2b 3

zeep

soap

Seife

savon

Gebruik het schuimrubber als bescherming op de

vloer tijdens de montage van de Heatwave.

Utilisez la mousse de caoutchouc comme protec-

tion sur le sol pendant le montage du Heatwave.

Benutzen Sie den Schaumgummi als Fußboden-

schutz, wenn Sie den Heatwave montieren.

A foam rubber mat is supplied for protection of

the Heatwave during assembly. Please place this

on the ﬂoor and assemble the radiator on it before

mounting.

Manual

1x 10x

heatwave medium

Montagehandleiding - Instructions de montage

Montageanleiting - Mounting instructions

27200.22111201 - 0108 - Jaga.nv.

u v



heatwave medium

Montagehandleiding ventiel - Instructions de montage de vanne

Montageanleiting ventil - Mounting instructions valve

27200.22111201 - 0108 - Jaga.nv.

2 3

aansluiting - raccordement

Anschluß - connection

Manual

Onderdelen - Parts - Teile

Manual

Opgepast: Sommige onder-

delen van het ventiel kun-

nen warm worden tijdens

gebruik.

Attention: Certaines parties

de la vanne peuvent chauf-

fer pendant l’utilisation.

Achtung: Einige Teile des

Ventils können heiß werden.

Caution: Parts of the valve

can get hot during opera-

tion.

heatwave medium

Montagehandleiding ventiel - Instructions de montage de vanne

Montageanleiting ventil - Mounting instructions valve

27200.22111201 - 0108 - Jaga.nv.

heatwave medium

Montagehandleiding ventiel - Instructions de montage de vanne

Montageanleiting ventil - Mounting instructions valve

OK!!

10a 10b

De ontluchting van de Heatwave gebeurt automatisch via de centrale ontluchter. Tijdens het

ontluchten moeten alle andere toestellen op hetzelfde circuit afgesloten worden.

La purge du Heatwave se déroule automatiquement par le biais du purgeur central. Pendant la

purge, tous les autres appareils branchés sur le même circuit doivent être fermés.

Entlüftung des Heatwave passiert automatisch durch den zentralen Entlüfter. Während der Ent-

lüftung, schliessen Sie alle anderen Geräten auf dem Stromkreis ab.

Air venting of the Heatwave is done through the central air release vent. Whilst purging is in

progress ensure all other connections on the circuit are closed.

ontluchting - purge - Entlüftung - air venting
