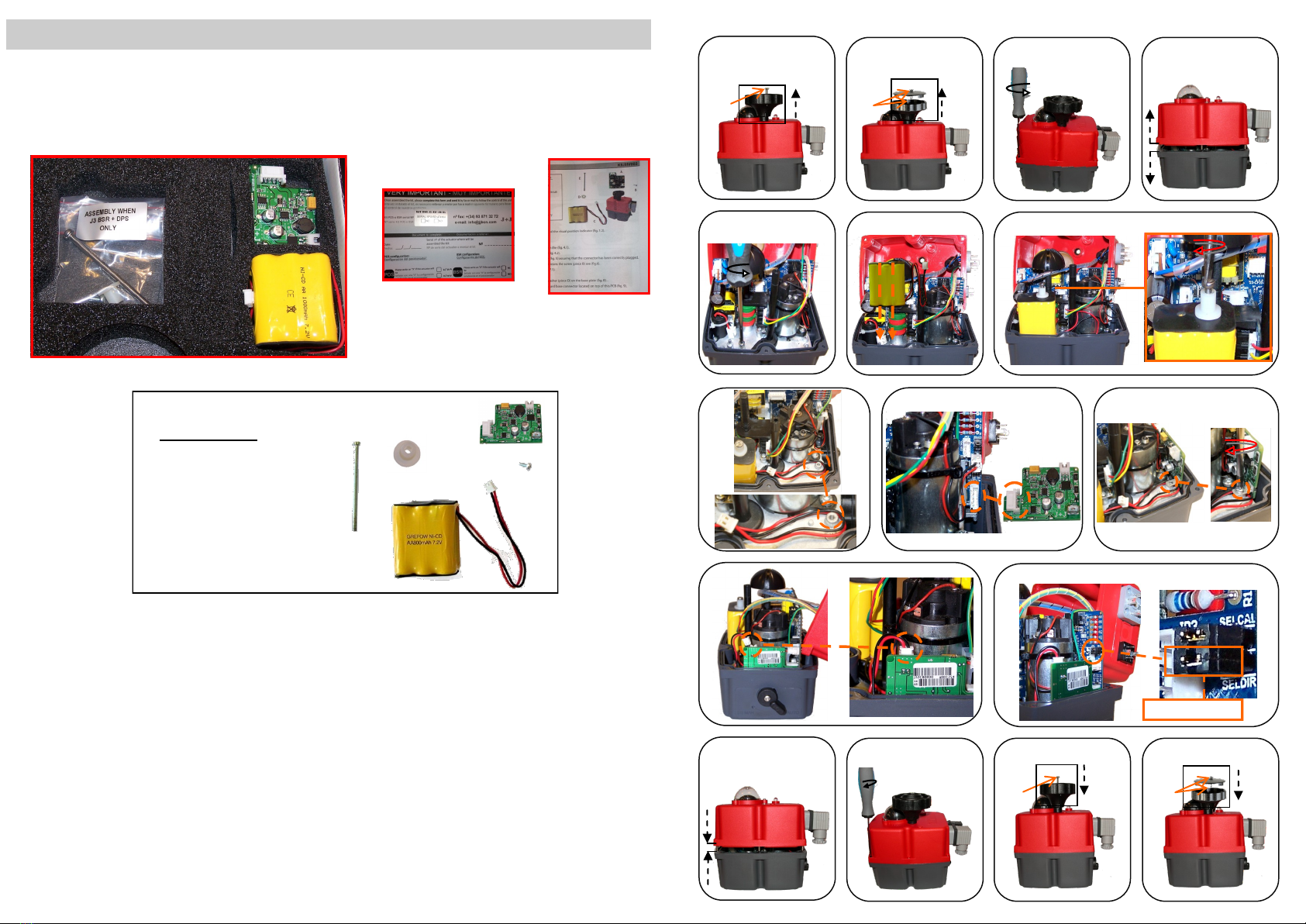

1. Destapar el actuador:
-Aflojar los tornillos del volante y retirarlo (fig.1 y fig.2).
2. Aflojar los 6 tornillos de la tapa (fig.3).
3. Separar la tapa de la base del actuador, para poder manipular e instalar el KIT (fig.4).
4. Sacar el tornillo (fig.5).
5. Situar la batería en la posición (fig.6).
6. Coger el tornillo del KIT (E), e introducirle el casquillo plástico (D), montarlo en la batería (Fig.7 y fijarla a la chapa.
7. Situar el cable de la batería, según la imagen (fig.8).
8. Coger el circuito del KIT (A) y conectarlo al circuito del actuador, mediante los conectores marcados con un círculo (fig. 9).
9. Fijar el circuito a la chapa, mediante el tornillo del KIT (B) (fig. 10).
10. Enchufar el conector de la batería, al conector del circuito BSR, situado en la parte superior de la misma (fig. 11).
11. Configuración del BSR (fig. 12 jumper SELDIR): NC (normalmente cerrado) jumper conectado.
NO (normalmente abierto) jumper desconectado.
12. Colocar cuidadosamente la tapa de nuevo, procurando que la junta, tapa y cuerpo estén debidamente alojados.
Asegurarse de que no quede atrapado ningún cable entra la tapa y el cuerpo del actuador. (fig. 13).
13. Atornillar los 6 tornillos que unen la tapa al cuerpo del actuador (fig. 14).
14. Situar el volante en el eje del actuador y fijarlo (fig.15).
15. Montar la tapa del volante y fijarla (fig.16).
16. Rellenar el documento adjunto al KIT y enviarlo al fax o e-mail proporcionados.
El actuador está listo para trabajar.
Se recomienda conectar voltaje al actuador, situar el actuador en una posición intermedia y comprobar que al desconectar el
voltaje del actuador gira a la posición configurada (NC o NO).
AVISO MUY IMPORTANTE:
SEGUIR PASO A PASO ESTAS INSTRUCCIONES. SI EL CONECTOR DE LA BATERIA ESTA CONECTADO A LA ELECTRONI-
CA DEL BSR, ANTES DE LLEGAR AL PUNTO 10, LA ELECTRÓNICA PUEDE DAÑARSE.
INSTRUCCIONES MONTAJE KIT BSR 2015 J3C S20/S85 KBJ3CSV001
INTERIOR CAJA KIT
DOCUMENTO A
RELLENAR INSTRUCCIONES
MONTAJE
COMPONENTES KIT
A 1 Electrónica BSR
B 1 Tornillo fijación electrónica
C 1 Batería
D 1 Casquillo plástico
E 1 Tornillo fijación batería
A
B
E D
C
8
13
14 1615
A
A
910
11 12
43
12
AA
567
Jumper SELDIR
