Jøtul Terrazza Manuel utilisateur
Jøtul Terrazza
Monterings. og bruksanvisningen må oppbevares under hele produktets levetid. Monterings- og
brugsanvisningen bør opbevares i hele produktets levetid. Monterings- och bruksanvisningen måste
behållas under hela produktens livstid.These instructions must be kept for future references. Die
Montage- und Bedienungsanleitung ist über die gesamte Nutzungsdauer aufzubewahren.
Jøtul Terrazza
NO - Monteringsanvisning 2
DK - Montagevejledning 4
SE - Monteringsanvisning 6
GB - Installation instructions 8
FR - Manuel d'installation 10
DE - Montageanleitung 12
NL - Installatie instructies 14
Cat.no. 351233
2
NORSK
Sikkerhetshensyn
Installasjon av utepeis er unntatt fra søknad- og meldeplikt
til bygningsmyndigheter. For øvrig bør peisen plasseres
i sikker avstand til brennbare materialer, med hensyn til
gnister/ glør og strålevarme.
Det kan også være lurt å prate med naboer med hensyn til
plassering med hensyn til røyk og lukt.
OBS:
Peisen må ikke plasseres på underlag av
brennbare materialer!
Tekniske data;
Høyde: 118 cm
Bredde: 50 cm
Dybde: 50 cm
Vekt: 30 kg
Vedlikehold
Peisen er produsert i 2 mm Cortenstål, som etter kort tid
får et "røft" rustbelegg på overflaten. Rustbelegget har
en beskyttende effekt som gjør at peisen kan stå ute hele
året. Cortenstål benyttes også på husfasader for å få en
rusten effekt.
NB! Peisen skal ikke overflatebehandles.

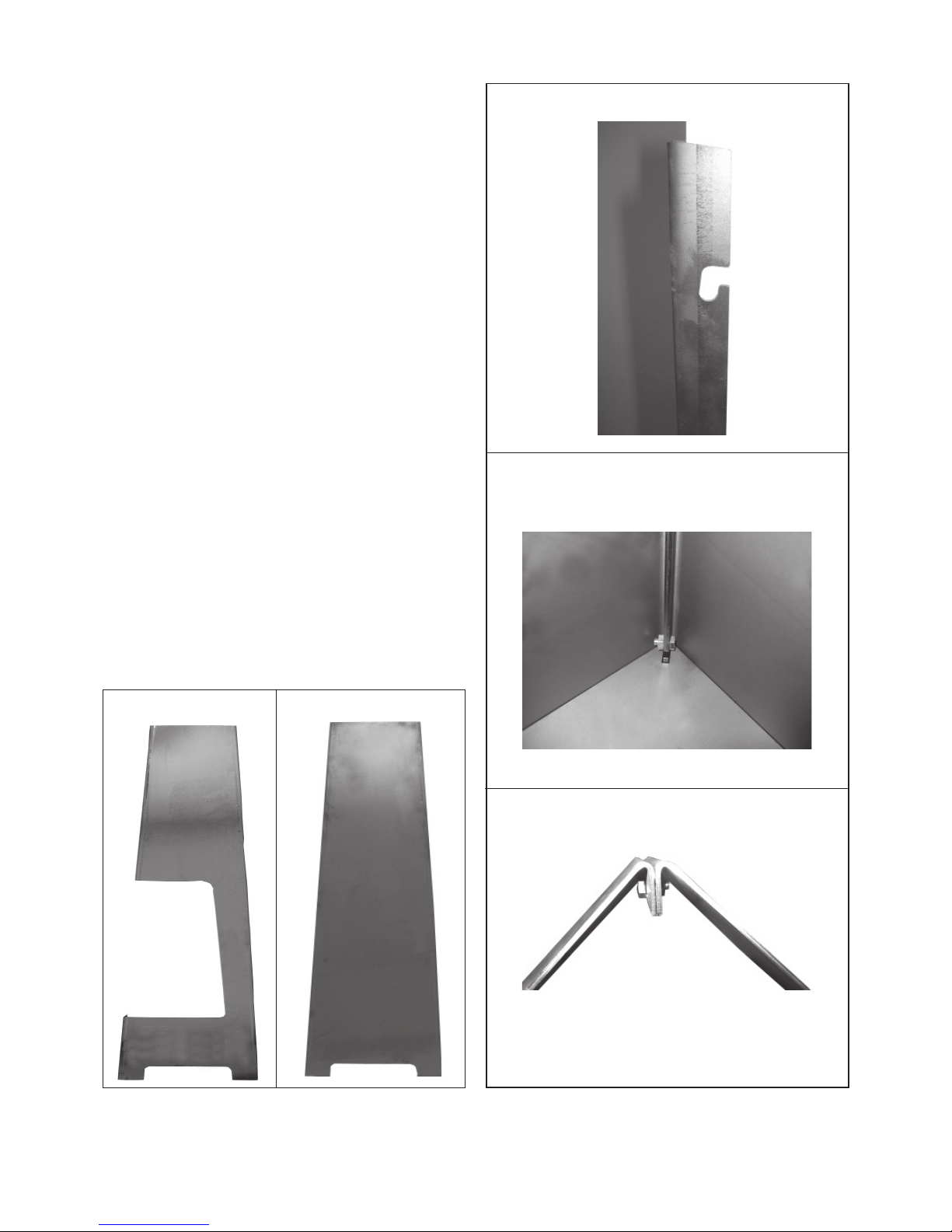

Montering av peisen:
Fig. 1 Fig. 2
Sett platene mot hverandre (fig. 1 og 2).
Fig. 3
Fig. 4
Fig. 5
Festeskruer med mutter festes i sporene (fig. 3, 4, 5 og 6).
3
NORSK

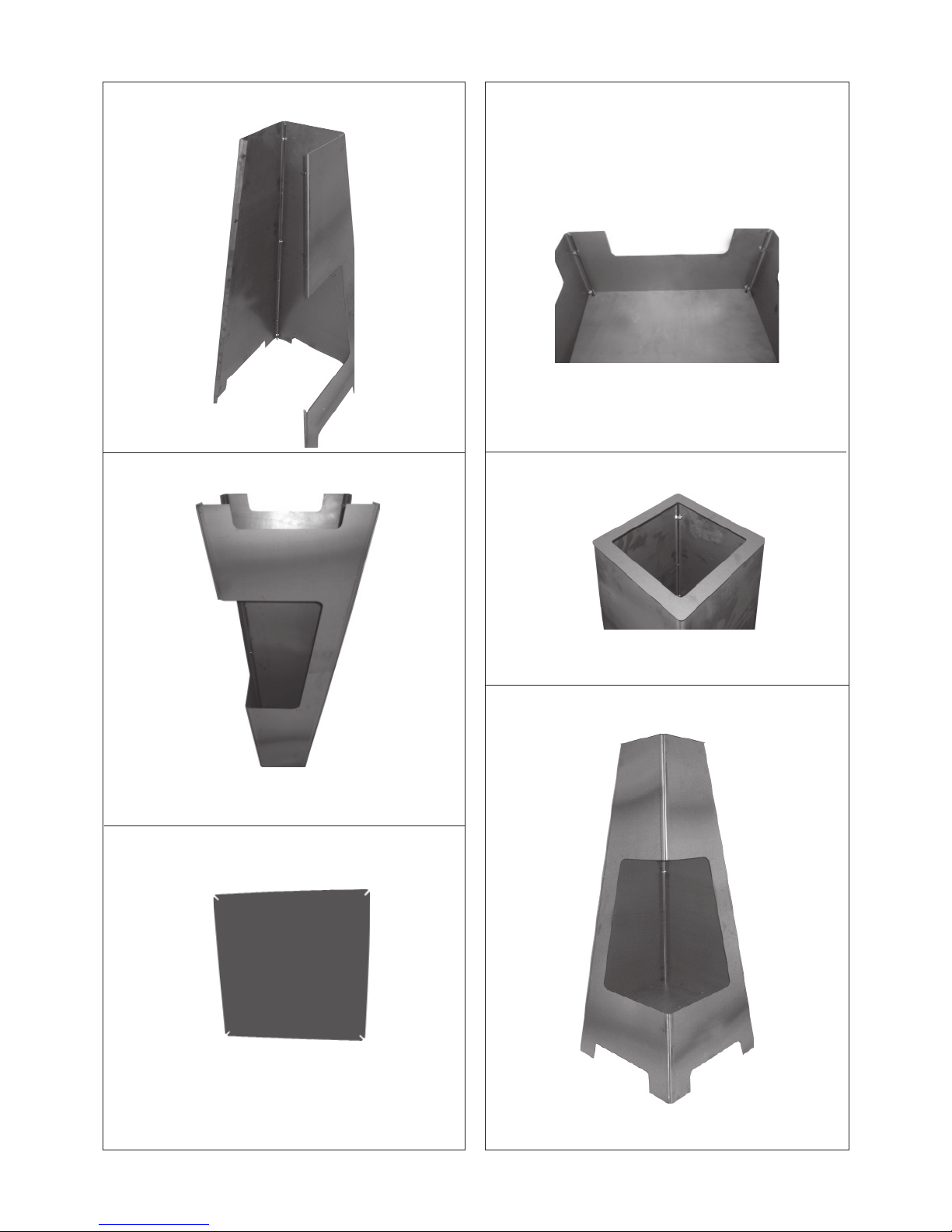

Sett peisen på "hodet" for enklere montering av bunnplaten.
Slipp bunnplaten ned i åpningen.
Fest skruene "under" bunnplaten.
Sett topplaten på med vinklene ned.
Peisen er klar til bruk.
Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10
Fig. 11
4
DANSK
Sikkerhedshensyn
Der er ikke nogen krav til installeringen af en havepejs.
Pejsen bør dog placeres i sikker afstand fra brændbare
materialer af hensyn til gnister, gløder og strålevarme.
Det anbefales også at rådføre sig med naboerne med
hensyn til røg og lugt.
NB:
Pejsen må ikke placeres på brændbart
underlag!
Tekniske data:
Højde: 118 cm
Bredde: 50 cm
Dybde: 50 cm
Vægt: 30 kg
Vedligeholdelse
Pejsen er produceret i 2 mm cortenstål,som efter kort tid får
en ”grov” rustbelægning på overfladen. Rustbelægningen
har en beskyttende effekt, der bevirker, at pejsen kan stå
ude hele året. Cortenstål benyttes også på husfacader for
at opnå en rusteffekt.
Pejsen skal ikke overfladebehandles.

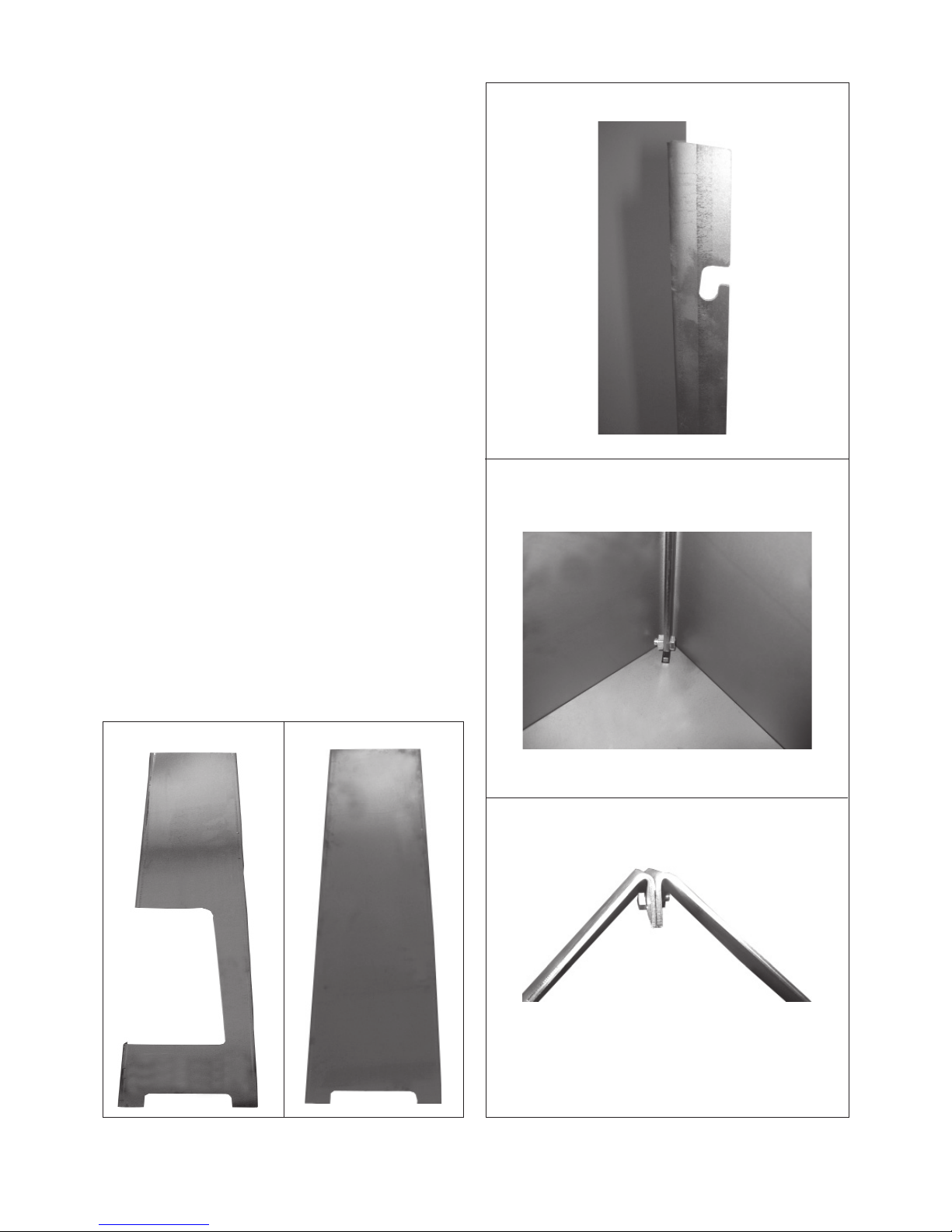

Montering af pejsen:
Fig. 1 Fig. 2
Sæt pladerne mod hinanden (fig. 1 og 2).
Fig. 3
Fig. 4
Fig. 5
Skruerne med møtrik fastgøres som vist (fig.3,4,5 og 6).
5

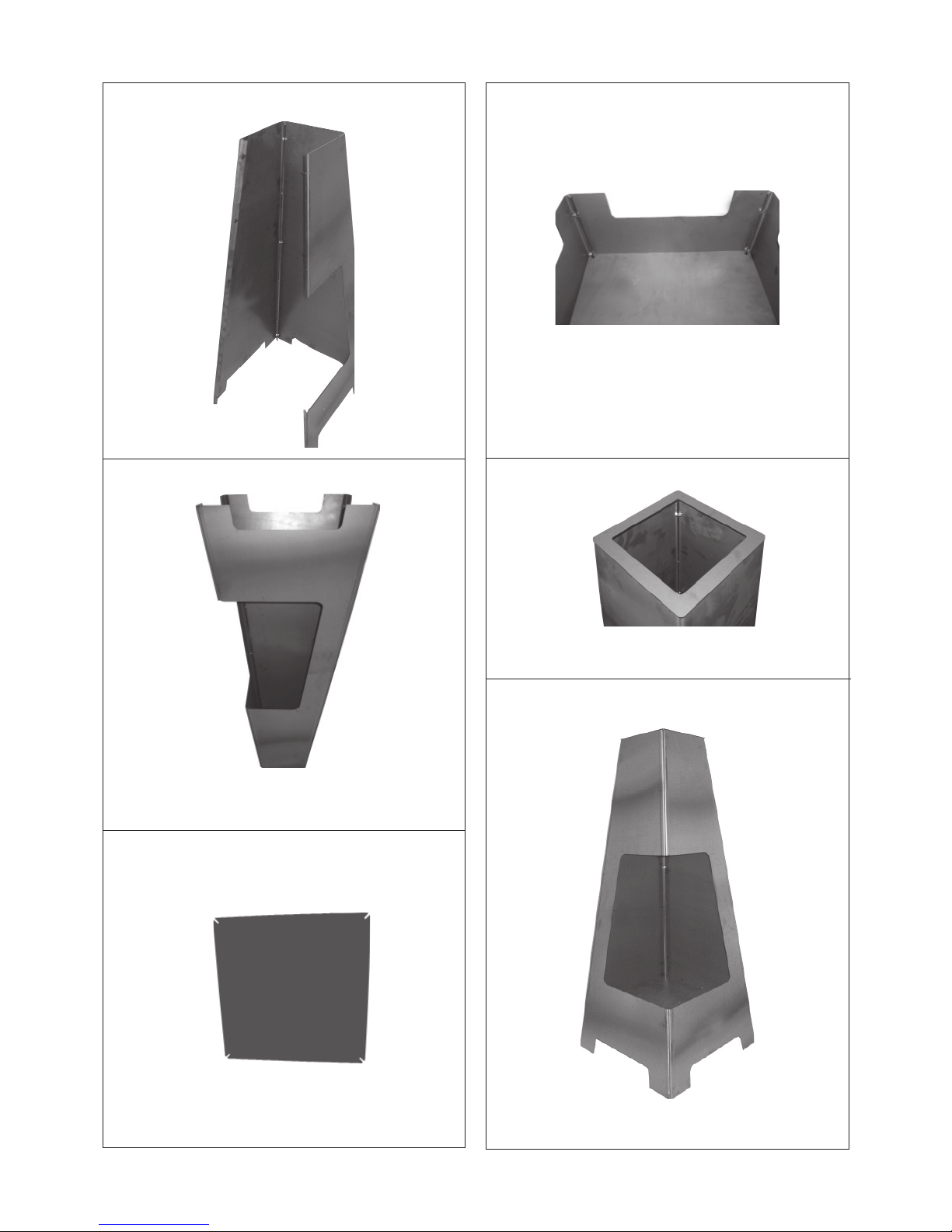

Stil pejsen ”på hovedet”for at lette montage af bundpladen.
Lad bundpladen falde ned i åbningen.
Fastspænd skruerne ”under” bundpladen.
Sæt toppladen på med vinklerne nedad.
Pejsen er klar til brug.
Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10
Fig. 11
DANSK
6
Fig. 4
Fig. 5
Säkerhet
Installation av utekamin är undantagen från krav på
bygganmälan.
Kaminen bör placeras på säkert avstånd till brännbart
material,med hänsyn till gnistor,glöd och strålningsvärme.
Det kan också vara bra att prata med grannar med hänsyn
till rök och lukt.
Obs! Kaminen får ej placeras direkt på
underlag av brännbart material.
Tekniska data:
Höjd: 118 cm
Bredd: 50 cm
Djup: 50 cm
Vikt: 30 kg
Underhåll
Kaminen är producerad i 2 mm cortenstål, som efter en kort
tid får en ”ruff”rostbeläggning på ytan. Rostbeläggningen
har en skyddande effekt som gör att kaminen kan stå ute
hela året.
Cortenstål används också på husfasader för att få en ”rostig”
effekt.
Obs! Kaminen skall inte ytbehandlas.
Montering av kaminen:
Sätt plåtarna mot varandra (fig. 1 och 2)
Fig. 1 Fig. 2
Fig. 3
Skruvar med mutter fästes i spåren (fig.3,4,5 och 6)
SVENSKA
7
Fig. 9
Fäst skruvarna under bottenplåten
Fig.10
Sätt på topplåten med vinklarna nedåt
Fig. 11
Fig. 6
Fig. 7
Fig. 8
Släpp ner bottenplattan i öppningen. Kaminen är klar att användas.
Ställ kaminen upp och ner för enklare montering
SVENSKA
8
Safety precautions
Installation of the fireplace must be according to local
codes and regulations in each country.All local regulations,
including those which refer to national and European
standards, must be observed when installing the product.
Incidentally,the fireplace should be placed in a safe distance
to combustible materials, with respect to sparks / hot coals
and radiant.
You should talk to neighbours regarding the placing of the
fireplace regarding the smoke and smell.
NOTE:
The fireplace must not be placed on the
surface of combustible materials!
Technical data:
Height: 118 cm
Width: 50 cm
Depth: 50 cm
Weight: 30 kg
Maintenance
The fireplace is produced in 2 mm Corten steel,which after
a short time gets a "rough" rust coating on the surface.This
type of steel is developed to obviate the need for painting,
and form a stable rust-like appearance if exposed to the
weather for several years.
The fireplace shall not be surface treated.

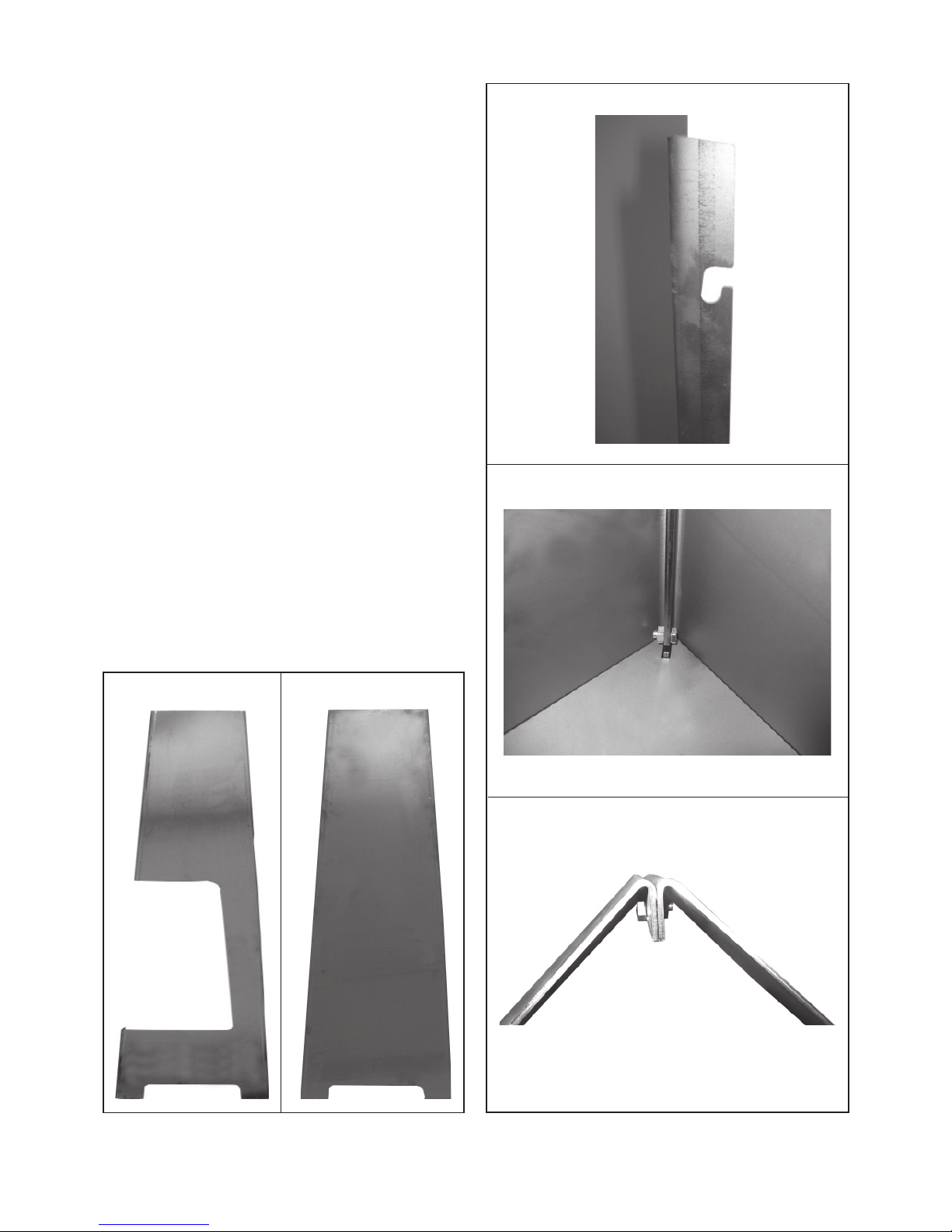

Installation of the fireplace:
Put the steel plates towards each other (fig. 1 and 2).
ENGLISH
Fig. 1 Fig. 2
Fig. 3
Fig. 4
Fig. 5
Attach the screws and nuts to the tracks as shown (fig. 3,
4, 5 and 6).
9

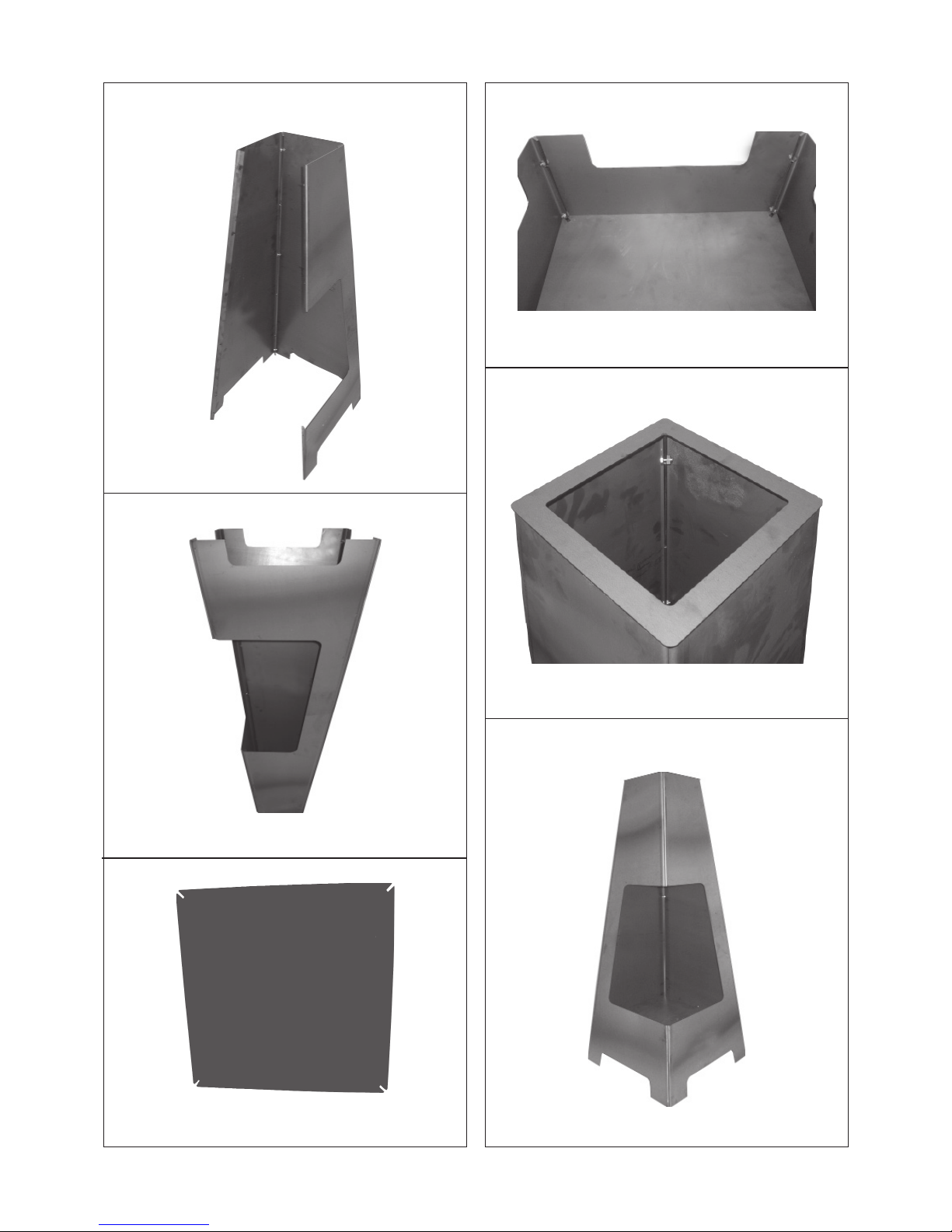

Put the fireplace up-side down for easier assembly of the
bottom plate.
Drop the bottom plate down through the opening.
Attach the screws beneath the bottom plate.
Put on the top plate with the angles down.
The fireplace is ready for use.
ENGLISH
Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10
Fig. 11
10
Précautions de sécurité
L’installation de cette cheminée d’extérieur doit se faire dans
le respect des règles de chaque pays. Toutes les règles locales,
y compris les normes nationales et européennes, doivent être
respectées lors de l’installation de cette cheminée.En particulier,
la cheminée doit être doit être placée à bonne distance de tout
matériau combustible. Veiller également à ce que l’installation
de la cheminée n’importune pas le voisinage (fumées, odeurs).
NOTE :
Cette cheminée ne doit pas être placée sur
un matériau combustible !
Données techniques :
Hauteur : 118 cm
Largeur : 50 cm
Profondeur : 50cm
Poids : 30 Kg
Maintenance
Cette cheminée est fabriquée en acier Corten d’épaisseur 2 mm,
qui prendra rapidement un aspect « brut » oxydé.Ce type d’acier
ne requiert aucune peinture et gardera un apparence « rouillée »
stable, même en cas d’exposition pendant plusieurs années aux
intempéries.
Il ne faut appliquer aucun traitement de surface à la
cheminée Terrazza.

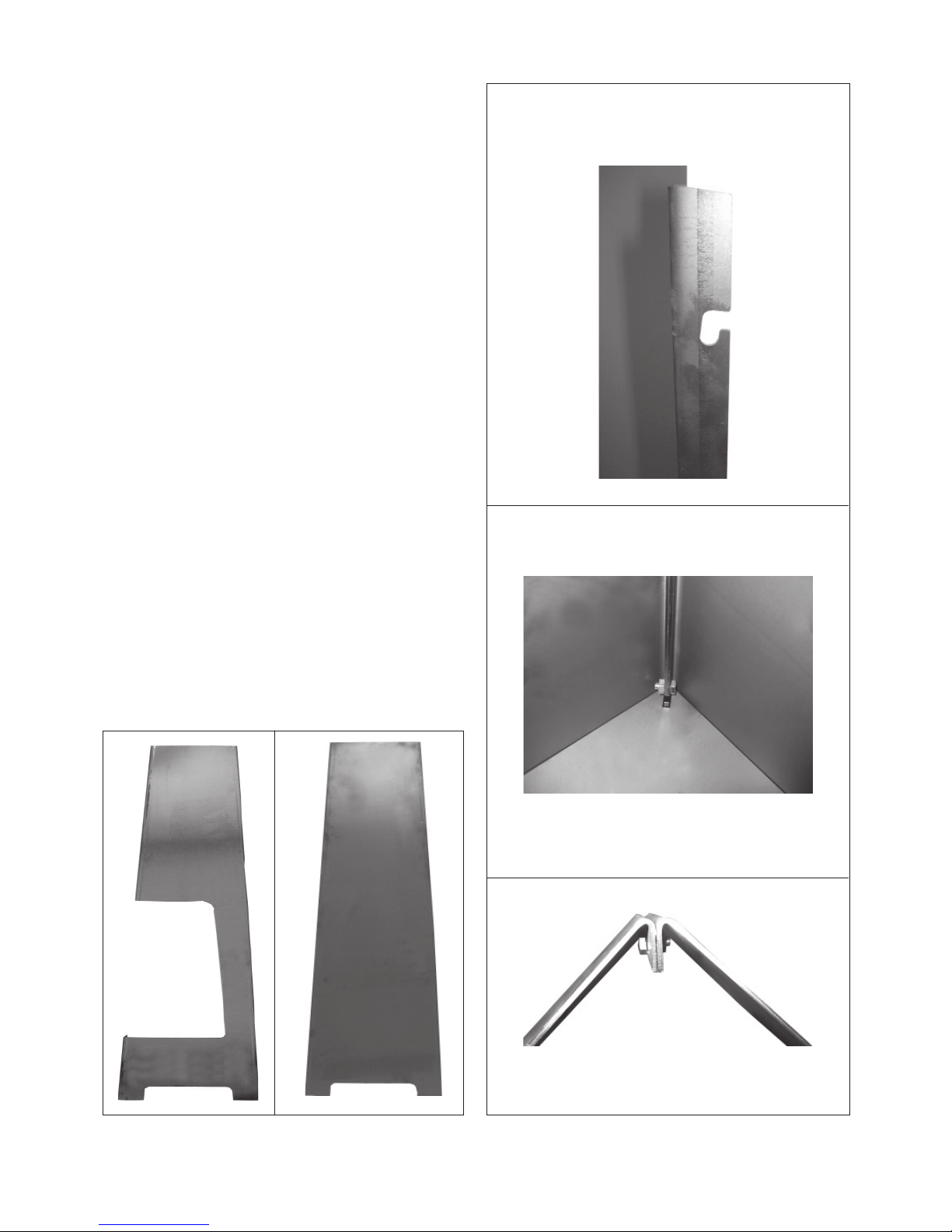

Installation de la cheminée :
Fig. 1 Fig. 2
Placer les 4 côtés métalliques en position (fig. 1 et 2).
Fig. 3
Fig. 4
Fig. 5
Serrer les écrous sur les vis comme indiqué (fig. 3, 4,5
et 6).
FRANCAIS
