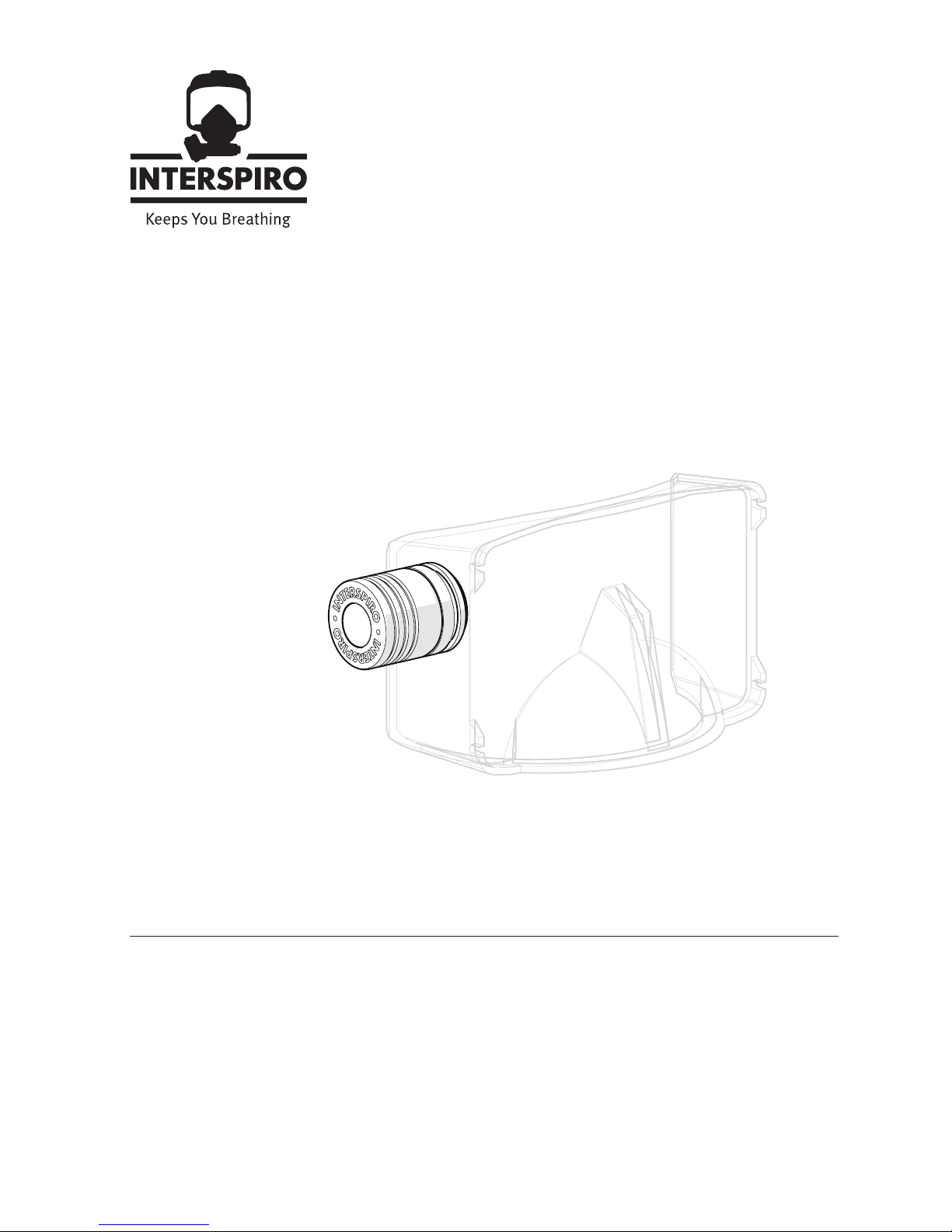

INTERSPIRO Divator Hatch Manuel utilisateur

Divator Hatch

98602C91

ENGLISH

DEUTSCH

FRANÇAIS

SVENSKA

NETHERLANDS

User manual • Gebrauchsanweisung • Manuel de l’utilisateur •

Användarhandbok • Gebruikershandleiding

DIVATOR HATCH

USER MANUAL

GENERAL INFORMATION

The Divator Hatch is very easy to use. The action is simply pull to open, push to close.

Fully opened or fully closed is achieved by pulling or pushing the cap to its limits.

There is no half way or partial position if properly used.

The user may nd it easier to open if a slight twisting motion is used.

Upon completion of the days diving, the Divator Hatch should be rinsed with clean

fresh water along with the rest of the diving gear used.

The Divator Hatch is equipped with a one-way valve placed on the inside end. This

is employed to ensure that the diver’s exhaled breath is forced to exit through the

breathing valve. Failure to employ this valve will increase the build-up of carbon

dioxide within the mask.

With proper use and proper maintenance the Divator Hatch will provide excellent

service and long-term use.

Interspiro strongly suggests the complete overhaul of the Divator Hatch should occur

at least once a year. Only holders of a valid Interspiro service certicate may carry out

this overhaul. See overhaul instruction manual for in-depth procedures.

IMPORTANT INFORMATION

AT ANY SIGN OF DAMAGE, SUSPICION OF VIOLATION OF SYSTEM INTEGRITY  OR IF THE DIVATOR HATCH

DOES NOT BEHAVE AS IS DESCRIBED IN THE SECTION “GENERAL INFORMATION”  RETURN THE DIVATOR

HATCH TO THE MANUFACTURER FOR CONTROL AND REPAIR.

READ ALL DOCUMENTATION BEFORE USE

Changes to this document – necessitated by typographical errors, inaccuracies of

current information or improvements and changes of equipment – may be made at

any time without prior notice. Always refer to www.interspiro.com for product updates,

document updates and service bulletins. The guarantees and warranties specied in

the conditions of sale are not extended by this notice.

INSTALLATION OF VISOR WITH DIVATOR HATCH

WARNING ONLY HOLDERS OF A VALID INTERSPIRO SERVICE CERTIFICATE MAY CARRY OUT SERVICE AND REPAIRS ON

INTERSPIRO BREATHING EQUIPMENT. UNAUTHORIZED SERVICE MAY RESULT IN MALFUNCTION AND USERS RELYING

THERE ON COULD SUSTAIN SEVERE RESPIRATORY INJURY OR DEATH

1. Clean the rubber edge of the mask fully.

2. Put the lower edge of the visor in the rubber groove of the mask and align the

index on the visor with the index on the mask.

3. Align the upper edge of the visor in the same way.

4. Hold the visor in place and turn the remaining sections of the rubber edge over the

visor. Make sure that the tension is equally distributed.

5. Apply a small amount of soapy water or hand detergent solution on the outside of

the rubber edge and on the inside of the frame halves.

6. Insert the distance washers into the slots of the frame halves.

7. Install the frame halves and press them together by hand.

8. Insert the screws and tighten alternately to achieve equal tensions.

9. Attach a breathing valve to the mask.

10. Connect the mask to a breathing apparatus.

11. Put on the mask.

12. Apply plenty of soapy water around the frame.

13. Look for air bubbles. If any bubbles should arise the visor is not correctly installed

and the whole procedure must be redone.

DIVATOR HATCH

GEBRAUCHSANWEISUNG

ALLGEMEINE INFORMATIONEN

Die Divator Hatch ist sehr einfach im Gebrauch. Einfach ziehen zum Önen und

drücken zum Verschließen. Eine vollständige Önung oder Schließung erreicht

man, indem die Maske bis zum maximalen Punkt gezogen oder gedrückt wird. Bei

ordnungsgemäßem Gebrauch gibt es keine Mittelposition.

Für den Nutzer kann die Önung einfacher sein, wenn er die Maske leicht dreht.

Nach dem Ende des Tauchgangs sollte die Divator Hatch zusammen mit dem Rest der

Tauchausrüstung mit klarem Wasser abgespült werden.

Die Divator Hatch verfügt über ein Einwegventil auf der Innenseite. Dieses stellt

sicher, dass die Atemlu des Tauchers durch das Atemventil aus der Maske

abgeleitet wird. Wenn das Ventil nicht ordnungsgemäß funktioniert, steigt der

Kohlendioxidgehalt in der Maske.

Bei ordnungsgemäßer Nutzung und Wartung leistet die Divator Hatch hervorragende

Arbeit und kann lange genutzt werden.

Interspiro empehlt dringend, dass die Divator Hatch mindestens einmal im Jahr

gründlich überprü wird. Diese Überprüfung darf lediglich von Personen durchgeführt

werden, welche ein Interspiro Service-Zertikat besitzen. Informationen zum

detaillierten Verfahren nden Sie in der Anleitung zur Überprüfung.

WICHTIGER HINWEIS

SCHICKEN SIE DIE DIVATOR HATCH BEI ANZEICHEN EINER BESCHÄDIGUNG ODER DEM VERDACHT AUF

MANGELNDE SYSTEMINTEGRITÄT  ODER WENN DIE DIVATOR HATCH NICHT WIE IM ABSCHNITT

„ALLGEMEINE INFORMATIONEN“ BESCHRIEBEN FUNKTIONIERT  AN DEN HERSTELLER ZUR KONTROLLE

UND REPARATUR ZURÜCK.

LESEN SIE SICH VOR DEM GEBRAUCH SÄMTLICHE UNTERLAGEN DURCH.

Interspiro behält sich zu jeder Zeit Änderungen in diesem Dokument ohne vorherige

Ankündigung vor – seien es typographische Fehler, Unkorrektheiten in der Information

oder Verbesserungen und Änderungen an der Ausrüstung selbst. Die aktuellsten

Angaben zu Produktänderungen, Dokumenten-Aktualisierung und Wartungshinweisen

nden Sie immer auf www.interspiro.com. Die in den Verkaufsbedingungen

genannten Gewährleistungen und Garantien bleiben von dieser Mitteilung unberührt.

EINBAU DES VISIERS AN DER DIVATOR HATCH

WARNUNG: NUR INHABER EINES GÜLTIGEN INTERSPIRO SERVICEZERTIFIKATS SIND BERECHTIGT, AN DER INTERSPIRO

ATEMSCHUTZAUSRÜSTUNG WARTUNGSARBEITEN UND REPARATUREN VORZUNEHMEN. WARTUNG DURCH UNBEFUGTES

PERSONAL KANN ZU FEHLFUNKTIONEN UND FÜR DIE ANWENDER, DIE SICH DARAUF VERLASSEN, ZU ERNSTHAFTEN

VERLETZUNGEN DER ATEMWEGE BIS HIN ZUM TOD FÜHREN.

1. Reinigen Sie den gesamten Gummirand der Maske.

2. Setzen Sie das untere Visierende in die Gummivertiefung der Maske und richten

Sie die Markierung auf dem Visier an der Markierung der Maske aus.

3. Richtigen Sie den oberen Rand des Visiers auf dieselbe Art aus.

4. Halten Sie das Visier in der Position und stülpen Sie den restlichen Teil des

Gummirandes über das Visier. Stellen Sie sicher, dass die Spannung gleich verteilt

ist.

5. Verteilen Sie ein wenig Wasser mit Seife oder Handwaschmittel auf der

Außenseite des Gummirandes und auf der Innenseite der Rahmenhälen.

6. Setzen Sie die Abstandsscheiben in die Schlitze der Rahmenhälen ein.

7. Richten Sie die Rahmenhälen aus und drücken Sie diese per Hand zusammen.

8. Setzen Sie die Schrauben ein und drehen Sie diese abwechselnd fest, um eine

gleichmäßige Spannung zu erreichen.

9. Schließen Sie ein Atemventil an der Maske an.

10. Verbinden Sie die Maske mit dem Atemgerät.

11. Setzen Sie die Maske auf.

12. Verteilen Sie viel Seifenwasser um den Rahmen herum.

13. Suchen Sie nach Lublasen. Wenn sich Lublasen bilden, ist das Visier nicht

richtig eingesetzt und muss herausgenommen und erneut eingesetzt werden.

DIVATOR HATCH

MANUEL DE L’UTILISATEUR

INFORMATIONS GÉNÉRALES

Le Divator Hatch est très simple d’utilisation. Il sut de tirer pour ouvrir et de pousser

pour fermer. L’ouverture ou la fermeture complètes s’obtiennent en tirant ou en

poussant le bouchon à fond. Correctement utilisé, le système ne présente pas de

position intermédiaire ou partielle.

L’utilisateur pourra ouvrir le système plus facilement en imprimant un léger

mouvement de rotation.

Après la dernière plongée de la journée, rincez le Divator Hatch à l’eau claire avec le

reste de l’équipement de plongée utilisé.

Le Divator Hatch est équipé d’un clapet anti-retour placé à l’intérieur. Il permet de

s’assurer que l’expiration du plongeur sort en passant par la soupape respiratoire.

La non-utilisation de ce clapet augmentera l’accumulation de dioxyde de carbone à

l’intérieur du masque.

Avec une utilisation et un entretien adaptés, le Divator Hatch fournira un excellent

service et une grande durabilité.

Interspiro recommande fortement une révision complète du Divator Hatch une fois par

an. Seuls les techniciens détenteurs d’un certicat d’entretien Interspiro valide sont

autorisés à eectuer cette révision. Voir le manuel d’instructions de révision pour la

procédure détaillée.

INFORMATIONS IMPORTANTES

SI LE DIVATOR HATCH MONTRE DES SIGNES DE DÉTÉRIORATION, EN CAS DE SUSPICION DE VIOLATION DE

L’INTÉGRITÉ DU SYSTÈME, OU SI LE DIVATOR HATCH NE SE COMPORTE PAS COMME DÉCRIT DANS LA

SECTION “INFORMATIONS GÉNÉRALES”, RETOURNEZ LE PRODUIT AU FABRICANT QUI LE CONTRÔLERA ET

EFFECTUERA TOUTE RÉPARATION NÉCESSAIRE

LISEZ ATTENTIVEMENT TOUS LES DOCUMENTS AVANT UTILISATION

Des modications - motivées par des erreurs typographiques, l’inexactitude des

présents renseignements ou des améliorations et modications des équipements

- pourront être apportées à ce document à tout moment sans préavis. Reportez-

vous toujours à www.interspiro.com pour toute mise à jour produit ou document ou

pour les bulletins de service. Cette notice de sécurité ne prolonge pas les garanties

spéciées dans les conditions de vente.

MONTAGE DE LA VITRE AVEC LE DIVATOR HATCH

ATTENTION SEULS LES TECHNICIENS DÉTENTEURS D’UN CERTIFICAT D’ENTRETIEN INTERSPIRO VALIDE SONT

AUTORISÉS À ENTRETENIR ET RÉPARER LES ÉQUIPEMENTS RESPIRATOIRES INTERSPIRO. TOUT ENTRETIEN NON

AUTORISÉ PEUT ENTRAÎNER UN DYSFONCTIONNEMENT ET OCCASIONNER DES BLESSURES VOIRE LA MORT DES

UTILISATEURS DÉPENDANT DE CE MATÉRIEL.

1. Nettoyez complètement le rebord en caoutchouc du masque.

2. Placez le bord inférieur de la vitre dans la gorge en caoutchouc du masque et

alignez le repère de la vitre avec celui du masque.

3. Alignez le bord supérieur de la vitre en procédant de la même manière.

4. Maintenez la vitre en place et faites passer le reste du rebord en caoutchouc sur la

vitre. Assurez-vous que la tension soit distribuée de façon régulière.

5. Appliquez une petite quantité d’eau savonneuse ou de solution à base de

détergent vaisselle à l’extérieur du rebord en caoutchouc et à l’intérieur des

moitiés du cadre.

6. Insérez les rondelles d’écartement dans les fentes des moitiés du cadre.

7. Mettez les moitiés de cadre en place et pressez-les ensemble à la main.

8. Insérez les vis et serrez-les alternativement pour obtenir une tension régulière.

9. Fixez une soupape respiratoire sur le masque.

10. Reliez le masque à un appareil respiratoire.

11. Placez le masque.

12. Appliquez une généreuse quantité d’eau savonneuse autour du cadre.

13. Repérez toute éventuelle formation de bulles d’air. Si des bulles d’air se forment,

la vitre n’est pas correctement installée. Recommencez la procédure depuis le

début.

DIVATOR HATCH

ANVÄNDARHANDBOK

ALLMÄN INFORMATION

Divator Hatch är mycket enkel att använda. Du behöver bara dra för att öppna och

trycka för att stänga. Du öppnar eller stänger fullt genom att dra eller trycka det yttre

höljet så långt det går. Det nns inget mellanläge, om man använder den korrekt.

Det kan vara lättare att öppna om man också vrider lite samtidigt som man drar.

Rengör Divator Hatch och övrig dykutrustning med rent färskvatten varje dag, eer

avslutad dykning.

Divator Hatch är utrustad med en envägsventil, som är placerad på insidan. Dess sye

är att säkerställa att dykarens utandningslu trycks ut genom andningsventilen. Om

denna ventil inte öppnas kommer koldioxidhalten i masken att öka.

Om den används och underhålls rätt kommer Divator Hatch att fungera utmärkt och

under lång tid.

Interspiro rekommenderar starkt att göra en fullständig översyn av Divator Hatch

minst en gång per år. Översynen får endast utföras av serviceställen med ett giltigt

Interspiro-servicecertikat. Se servicehandboken för detaljerade instruktioner.

VIKTIG INFORMATION

VID ALLA TECKEN PÅ SKADA ELLER LÄCKAGE  ELLER OM DIVATOR HATCH INTE FUNGERAR SÅ SOM

BESKRIVS I AVSNITTET ”ALLMÄN INFORMATION”  SKA DU ÅTERLÄMNA DEN TILL TILLVERKAREN FÖR

KONTROLL OCH REPARATION.

LÄS ALL DOKUMENTATION INNAN DU ANVÄNDER PRODUKTEN.

Ändringar kan företas i detta dokument, när som helst utan förvarning, om de

är nödvändiga på grund av typograska fel, felaktigheter i informationen eller

beroende på förbättringar eller förändringar av utrustningen. Besök www.interspiro.

com för produkt- och dokumentuppdateringar och för servicemeddelanden. Dessa

anvisningar medför inte att garantierna som anges i försäljningsvillkoren utökas.

MONTERING AV VISIR MED DIVATOR HATCH

VARNING: SERVICE ELLER REPARATION PÅ ANDNINGSUTRUSTNING FRÅN INTERSPIRO FÅR ENDAST UTFÖRAS

AV SERVICESTÄLLEN MED ETT GILTIGT INTERSPIROSERVICECERTIFIKAT. OBEHÖRIG SERVICE KAN RESULTERA I

FUNKTIONSFEL OCH MEDFÖRA LIVSFARA ELLER ALLVARLIGA ANDNINGSSKADOR FÖR ANVÄNDARE SOM FÖRLITAR SIG PÅ

PRODUKTEN.

1. Rengör maskens gummikant ordentligt.

2. Placera visirets nedre del i gummispåret på masken och rikta in markeringen på

visiret mot markeringen på masken.

3. Rikta in visirets övre kant på samma sätt.

4. Håll visiret på plats och dra över de resterande delarna av gummikanten över

visiret. Se till att spänningen är jämnt fördelad.

5. Applicera en liten mängd tvål och vatten eller handtvållösning på utsidan av

gummikanten och på insidan av ramens båda halvor.

6. Placera distansbrickorna i ramhalvornas spår.

7. Sätt dit ramhalvorna och tryck ihop dem för hand.

8. Sätt i skruvarna och dra åt växelvis för att få ett jämnt fördelat tryck.

9. Anslut en andningsventil till masken.

10. Koppla masken till en andningsapparat.

11. Sätt på masken.

12. Tillsätt rikligt med tvålvatten runtom på ramen.

13. Titta noga eer lububblor. Om lububblor skulle uppstå är visiret inte korrekt

monterat och du måste göra om proceduren från början.

DIVATOR HATCH

GEBRUIKERSHANDLEIDING

ALGEMENE INFORMATIE

De Divator Hatch is zeer eenvoudig te gebruiken: gewoon trekken om te openen en

duwen om te sluiten. Door de dop tot het uiterste uit te trekken of in te duwen wordt

een volledige opening of sluiting van de klep bereikt. Indien goed gebruikt is er geen

positie halverwege of gedeeltelijke opening.

Het is voor de gebruiker misschien gemakkelijker om de klep te openen met een licht

draaiende beweging.

Als er niet meer wordt gedoken, moet de Divator Hatch samen met de rest van de

duikuitrusting worden afgespoeld met schoon, zoet water.

De Divator Hatch is uitgerust met een terugslagklep aan de binnenkant. Deze wordt

gebruikt om ervoor te zorgen dat de uitgeademde adem van de duiker alleen via de

ademhalingsklep naar buiten kan gaan. Indien deze klep niet wordt gebruikt, zal de

ophoping van koolstofdioxide in het masker toenemen.

Bij correct gebruik en goed onderhoud zal de Divator Hatch een uitstekende service

en langdurig gebruik bieden.

Interspiro beveelt ten sterkste aan dat de Divator Hatch minstens eenmaal

per jaar geleden volledig wordt nagekeken. Alleen houders van een geldig

Interspiro-servicecerticaat mogen deze inspectie uitvoeren. Raadpleeg de

inspectiehandleiding voor grondige procedures.

BELANGRIJKE INFORMATIE

BIJ ELK TEKEN VAN BESCHADIGING, HET VERMOEDEN VAN EEN SCHENDING VAN DE INTEGRITEIT

VAN HET SYSTEEM  OF ALS DE DIVATOR HATCH ZICH NIET GEDRAAGT ZOALS WORDT BESCHREVEN IN HET

ONDERDEEL “ALGEMENE INFORMATIE”  MOET DE KLEP NAAR DE FABRIKANT WORDEN TERUGGEBRACHT

TER CONTROLE EN REPARATIE.

LEES ALLE DOCUMENTATIE VOOR GEBRUIK.

Wijzigingen in dit document – op grond van typograsche fouten, onjuiste of

achterhaalde gegevens of verbeteringen en veranderingen van de apparatuur –

kunnen op elk moment worden aangebracht zonder voorafgaande kennisgeving.

Raadpleeg altijd www.interspiro.com voor productupdates, documentupdates en

servicebulletins. De garanties die vermeld zijn in de verkoopvoorwaarden worden niet

verlengd door deze aankondiging.

Table des matières

Langues :

Autres manuels INTERSPIRO Instrument de plongée

INTERSPIRO

INTERSPIRO DIVATOR MKII Manuel utilisateur

INTERSPIRO

INTERSPIRO SPIROMATIC 90U S-MASK Manuel utilisateur

INTERSPIRO

INTERSPIRO Inspire-A Manuel utilisateur

INTERSPIRO

INTERSPIRO OX10 MOLLE BC Manuel utilisateur

INTERSPIRO

INTERSPIRO 90USA Manuel utilisateur

INTERSPIRO

INTERSPIRO SPIROMATIC 90U S-MASK Manuel utilisateur

INTERSPIRO

INTERSPIRO Divator Pro BC Manuel utilisateur

INTERSPIRO

INTERSPIRO Divator DP1 Manuel utilisateur

INTERSPIRO

INTERSPIRO QS II Manuel utilisateur

INTERSPIRO

INTERSPIRO DIVATOR Manuel utilisateur

INTERSPIRO

INTERSPIRO INCURVE-E Manuel utilisateur

INTERSPIRO

INTERSPIRO Inspire-H Manuel utilisateur

INTERSPIRO

INTERSPIRO Divator Lite Manuel utilisateur

INTERSPIRO

INTERSPIRO INCURVE-E Manuel utilisateur

INTERSPIRO

INTERSPIRO INCURVE-E Manuel utilisateur

INTERSPIRO

INTERSPIRO QS II Manuel utilisateur

INTERSPIRO

INTERSPIRO QS II Manuel utilisateur

INTERSPIRO

INTERSPIRO Divator Pro Manuel utilisateur

INTERSPIRO

INTERSPIRO Divator DP1 Manuel utilisateur

INTERSPIRO

INTERSPIRO SPIROMATIC 90U S-MASK Manuel utilisateur

Manuels Instrument de plongée populaires d'autres marques

Sherwood

Sherwood Amphos Manuel utilisateur

Zeagle

Zeagle N2ition Manuel utilisateur

Tusa

Tusa Q 1203 CE Mode d’emploi

Sherwood Scuba

Sherwood Scuba Insight Instructions de montage

SUBMERSIBLE SYSTEMS

SUBMERSIBLE SYSTEMS Spare Air 600 Manuel utilisateur

OCEANS

OCEANS S1 Supersonic Manuel utilisateur

heinrichs weikamp

heinrichs weikamp OSTC 2 Manuel utilisateur

Omer

Omer SP2 Manuel utilisateur

Scott

Scott PRO-PAK Manuel utilisateur

Apeks

Apeks BLACK SAPPHIRE Manuel utilisateur

Waterproof

Waterproof DRYSUIT Manuel utilisateur

Dräger

Dräger PAS AirPack 1 Manuel utilisateur

Dive Lab

Dive Lab KIRBY MORGAN KMB 18 Manuel utilisateur

Ratio Computers

Ratio Computers iDive Manuel utilisateur

Oceanic

Oceanic PROPLUS X Manuel utilisateur

CFA

CFA MSA G1 Manuel utilisateur

Genesis

Genesis Centauri Manuel utilisateur

TREND

TREND GAUGE/60 Manuel utilisateur
