Intermec SR61 Manuel utilisateur

1-Bay Charger

SR61

Instructions

SR61 单插座充电器说明

Instructions du chargeur à 1 logement SR61

Anleitung für das Ladegerät mit einem Steckplatz SR61

SR61 1베이 충전기 안내서

Instruções para instalação e uso do carregador de um

compartimento SR61

Инструкции по эксплуатации 1-гнездового

зарядного устройства для SR61

Instrucciones del cargador de 1 compartimiento SR61

ii SR61 1-Bay Charger Instructions

Contents

SR61 1-Bay Charger Instructions . . . . . . . . . . . . . . . . . . . . . . 3

SR61 单插座充电器说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Instructions de chargeur à 1 logement SR61 . . . . . . . . . . . . 9

Anleitung für das Ladegerät mit einem Steckplatz SR61 12

SR61 1 베이 충전기 안내서. . . . . . . . . . . . . . . . . . . . . . . . . 15

Instruções para instalação e uso do carregador de um

compartimento SR61 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Инструкции по эксплуатации 1-гнездового зарядного

устройства для SR61 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Instrucciones del cargador de 1 compartimiento SR61. . 24

SR61 1-Bay Charger Instructions 3

SR61 1-Bay Charger Instructions

These instructions explain how to install and use the SR61

desktop/wall mount 1-bay charger (Model AC5).

What You Need

You need these items (sold and ordered separately):

•AC power supply (P/N 851-089-xxx), which may also require

a country-specific power cord

•Mounting hardware appropriate for the thickness of the

mounting surface (optional)

Installing the Charger

See Compliance Insert for use restrictions

associated with this product.

AC power

supply

Charger

4 SR61 1-Bay Charger Instructions

Mounting the Charger (Optional)

1Release the latch.

2Use the mounting template on the back cover of these

instructions to drill two holes in the mounting surface, and

install mounting hardware.

3Mount the charger.

Charging the SR61

0.64 cm (0.25 in) gap

Status light

SR61 1-Bay Charger Instructions 5

Specifications

Electrical requirements: x5V, 1.8A

Operating temperature: 0°C to 35°C (32°F to 95°F)

Storage temperature: -20°C to 60°C (-4°F to 140°F)

Relative humidity: 0% to 95% non-condensing

Where to Find More Information

To download manuals, go to www.intermec.com. For Product

Support, go to intermec.custhelp.com or call 1-800-755-5505.

6 SR61 1-Bay Charger Instructions

SR61 单插座充电器说明

这些说明介绍如何安装与使用 SR61 桌面 / 壁挂式单插座充电器

（型号 AC5）。

所需元件

需要如下元件（这些元件均单独出售，需另行订购）：

•交流电源 (P/N 851-086-xxx)，可能还需配备特定国家专用的电

源线

•与固定面的厚度相匹配的固定五金器件（可选）

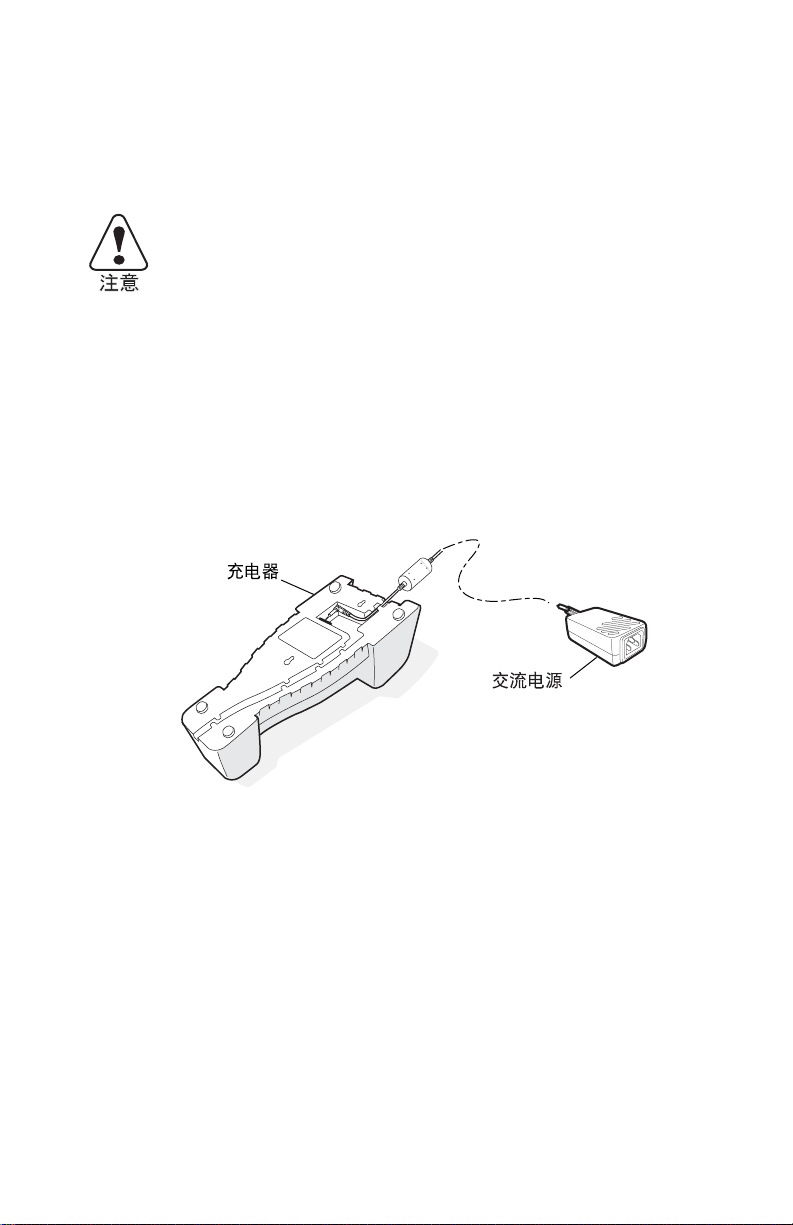

安装充电器

有关本产品相关的使用限制，请参阅 “符合性插页”。

SR61 1-Bay Charger Instructions 7

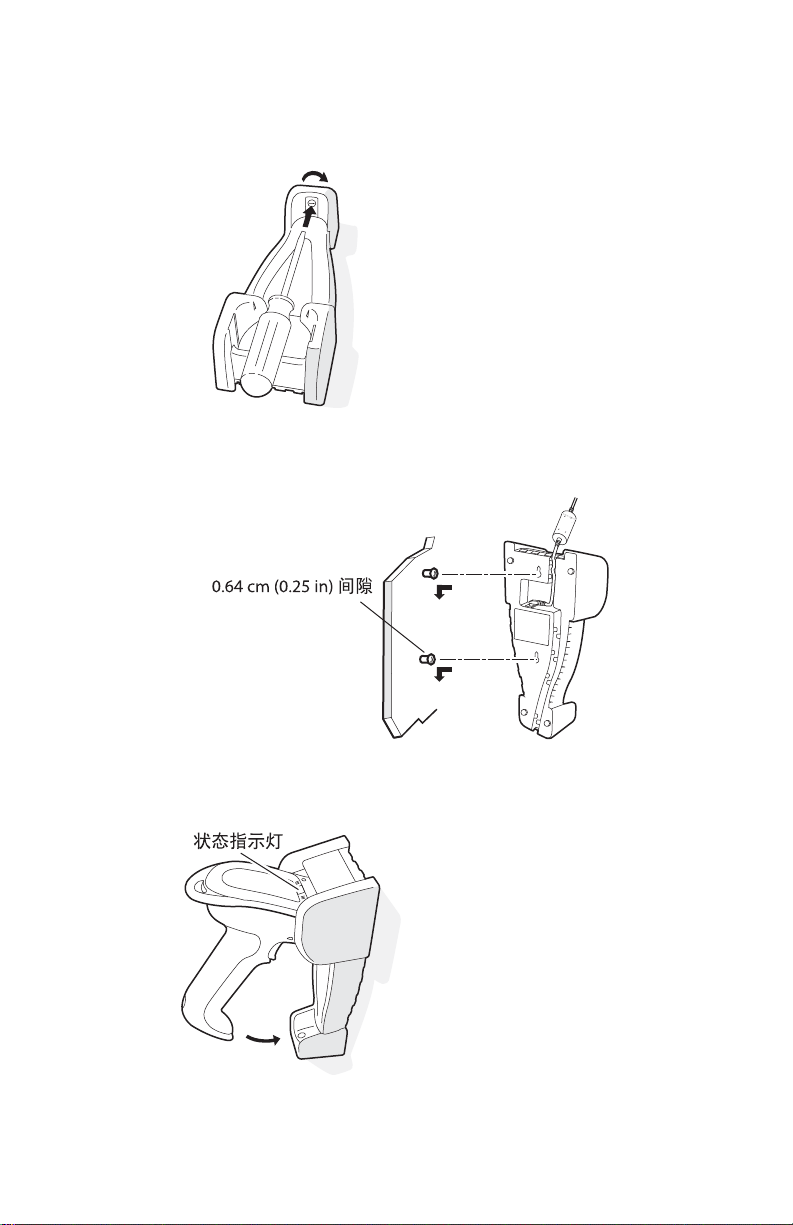

安装充电器（可选）

1松开弹簧插销。

2按照说明，在固定面的背面钻出两个安装孔，安装固定五金器

件。

3安装充电器。

使用

SR61

充电

8 SR61 1-Bay Charger Instructions

规格

电气要求：x 5V、1.8A

工作温度：0°C 到 35°C （32°F 到 95°F）

存储温度：-20°C 到 60°C （-4°F 到 140°F）

相对湿度：0% 到 95% 非冷凝

有关详细信息

敬请登录网站 www.intermec.com 下载手册。关于产品技术支持，请

SR61 1-Bay Charger Instructions 9

Instructions de chargeur à 1 logement SR61

Ces instructions expliquent le mode d’emploi et l’installation du

chargeur à 1 logement SR61 de bureau ou à monter au mur

(modèle AC5).

Ce dont vous avez besoin

Vous avez besoin de ces articles (vendus et commandés

séparément) :

•L’alimentation de c.a. (N/P 851-086-xxx), qui pourrait aussi

exiger un cordon d’alimentation pour le pays précis

•Visserie appropriée selon l’épaisseur de la surface de montage

(optionnelle)

Installation du chargeur

Consultez la Déclaration de conformité pour les

restrictions d’usage associées à ce produit.

Alimentation

de courant c.a.

Chargeur

10 SR61 1-Bay Charger Instructions

Montage du chargeur (optionnel)

1Dégagez le verrou.

2Utilisez le gabarit de montage sur la couverture arrière de ces

instructions pour percer les deux trous dans la surface de

montage et installez la visserie de montage.

3Montez le chargeur.

Chargement du SR61

Écart de 0,64 cm (0,25 in)

Voyant de statut
