Intermec CK3 Series Manuel utilisateur
Quad Charger
AC20
CK3 四连排充电器说明
CK3 四連排充電器 說明
Instructions pour le chargeur quadruple CK3
Anleitung für das CK3 Akkuladegerät mit vier
Steckplätzen
CK3 Quad Charger の取り扱い説明
CK3 사중 충전기 안내서
Instruções de uso do carregador quádruplo do CK3
Èíñòðóêöèè ê 4-ñåêöèîííîìó çàðÿäíîìó
óñòðîéñòâó äëÿ CK3
Instrucciones del cargador CK3 Quad
¤Óá¹Ð¹ÓÊÓËÃѺà¤Ã×èͧªÒÃì¨ CK3 Quad Charger
CK3
Instructions
(Multi-Language)
ii
Contents
CK3 Quad Charger (AC20) Instructions . . . . . . . . . . . . . . . . 3
CK3 四连排充电器 (AC20) 说明 . . . . . . . . . . . . . . . . . . . . . 5
CK3 四連排充電器 (AC20) 說明. . . . . . . . . . . . . . . . . . . . . . . 7
Instructions pour le chargeur quadruple CK3 (AC20). . . . 9
Anleitung für das CK3 Akkuladegerät (AC20) mit vier
Steckplätzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
CK3 Quad Charger (AC20)の取り扱い説明 . . . . . . . . . . 13
CK3 사중 충전기 (AC20) 안내서. . . . . . . . . . . . . . . . . . . . . 15
Instruções de uso do carregador quádruplo do CK3
(AC20). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Инструкции к4-секционному зарядному
устройству AC20 для CK3 . . . . . . . . . . . . . . . . . . . . . 19
Instrucciones del cargador CK3 Quad (AC20). . . . . . . . . . 21
¤Óá¹Ð¹ÓÊÓËÃѺà¤Ã×èͧªÒÃì¨ CK3 Quad Charger (AC20) . . . . . . . . . 23
3
CK3 Quad Charger (AC20) Instructions
The CK3 quad charger (AC20) lets you charge up to four AB17
or AB18 batteries at the same time. A fully discharged battery
charges in about 6 hours.
What You Need
You also need these items (sold and ordered separately):
•Intermec AC power supply (P/N 851-061-208)
•An appropriate AC power cord
For help, contact your Intermec sales representative.
Using the Quad Charger
Power connector
Status LED
(4 places)
4
Understanding the Status LED
LED State Description
Red The battery is charging.
Green The battery is fully charged.
Yellow The battery is out of charging temperature
range. To ensure proper battery charging, the
operating range for the AC20 is 5°C to 35°C
(41°F to 95°F). Make sure that the AC20 is
within operating temperature range.
Alternating
red and yellow The battery is not charging. Try these solutions:
•Make sure the battery is firmly installed in
the charger.
•Make sure the charging pins on the AC20
and the contacts on the battery are clean.
If these solutions do not work, the battery may
be defective.
Off •No battery is installed.
•The charger is not receiving power. Make
sure the power plug is firmly inserted in the
charger and the power supply is properly
connected to a powered AC outlet.
5
CK3 四连排充电器 (AC20) 说明
CK3 四连排充电器 (AC20) 可同时为最多四块 AB17 或 AB18
电池充电。 电量完全耗尽的电池大约需要充电 6 小时。
所需元件
还需要如下元件 （这些元件均单独出售，需另行订购）：
•Intermec 交流电源 (P/N 851-061-208)
•一条适合的交流电源线
如需帮助，请联系当地的 Intermec 销售代表。

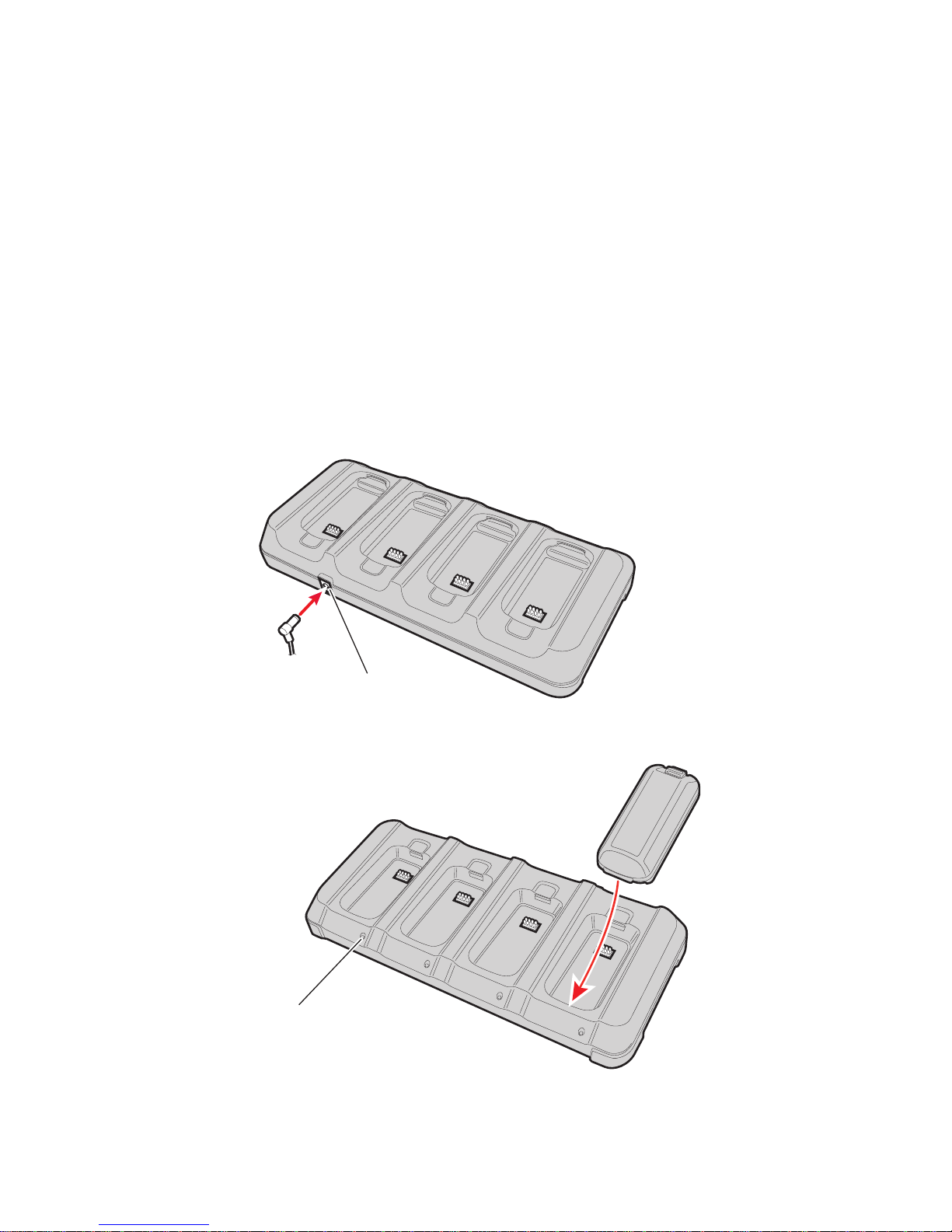

如何使用四连排充电器
⬉⑤ষ
⢊ᗕLEDᣛ⼎♃
˄4໘˅
6
了解状态
LED
指示灯
LED 指示灯状态 说明
红色 电池正在充电。
绿色 电池已充满。
黄色 电池超出充电温度范围。 要确保电池正确
充电， AC20 的工作范围应为 5°C 到
35°C。 确保 AC20 在工作温度范围内。
红色和黄色交替
亮起
未对电池充电。 请尝试使用以下解决方
案：
•确保电池稳固地安装在充电器上。
•确保 AC20 的充电插脚和电池触点都是
干净的。
如果上述解决方案不起作用，则电池可能
存在故障。
熄灭 •未安装电池。
•充电器未插电。 确保电源插头牢固地插
入充电器且电源正确连接到通电的交流
电源插座。
7
CK3 四連排充電器 (AC20) 說明
CK3 四連排充電器 (AC20) 可同時為最多四塊 AB17 或 AB18 電
池充電。 完全耗盡電量的電池需充電約 6 小時。
需要的物品
您還需要如下物品 ( 單獨銷售，需另購 )：
•Intermec AC 電源供應器 (P/N 851-061-208)
•一條適合的 AC 電源線
如需協助，請洽 Intermec 業務代表。

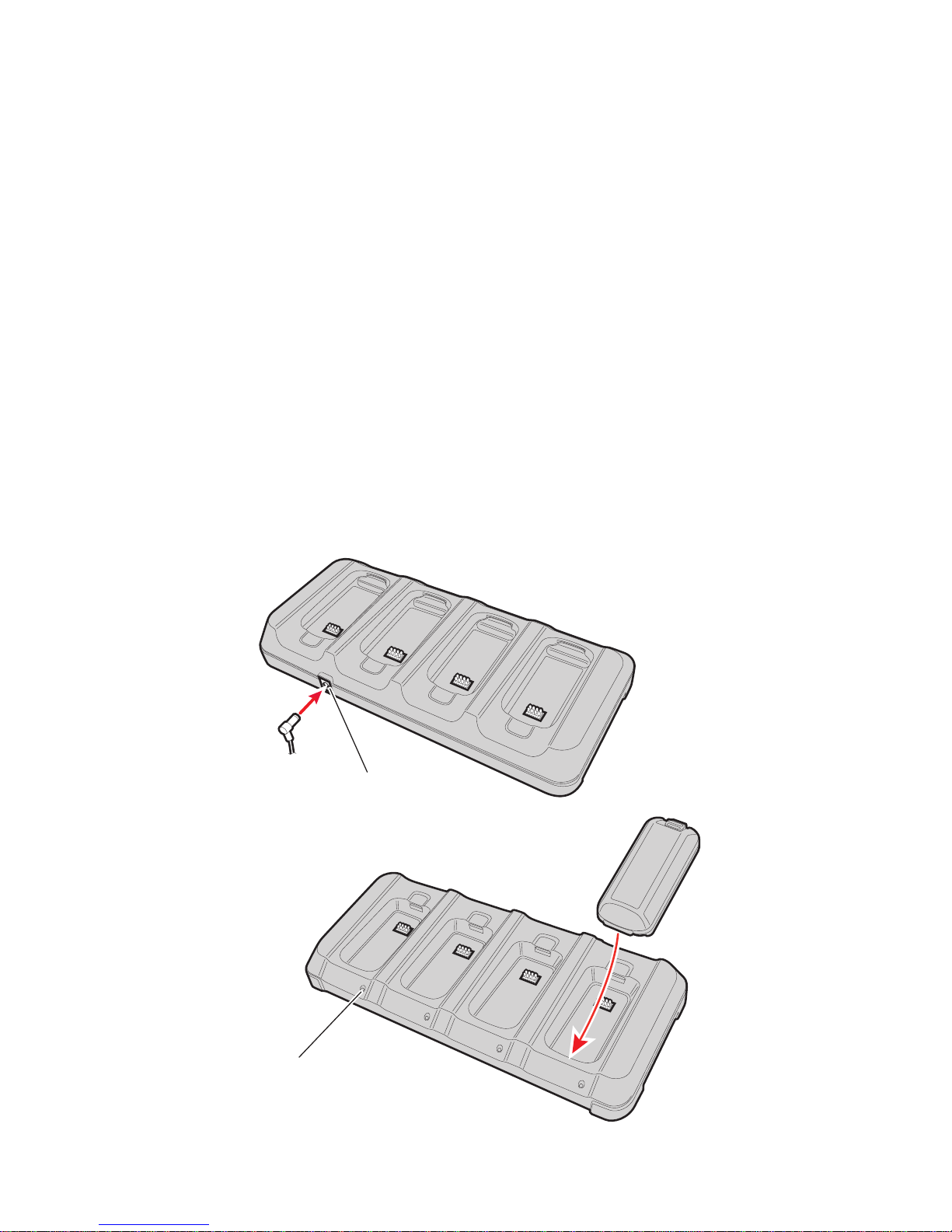

如何使用四連排充電器
ሽᄭ൷ᙰ
ኪʳLEDʳقᗉ
(4 )
8
瞭解狀態
LED
指示燈
LED 指示燈狀態 說明
紅色 電池正在充電。
綠色 電池充電完成。
黃色 電池不在可進行充電的溫度範圍內。 要確
保電池正確充電，AC20 的作業溫度範圍應
為 5°C 到 35°C。 檢查確認 AC20 在作業溫
度範圍之內。
紅色與黃色交替
亮起 電池未充電。 請嘗試使用下列解決方法：
•檢查確認電池已穩固安放在充電器中。
•檢查確認 AC20 的充電針腳與電池接觸
點都是乾淨的。
如果這些解決方法都不奏效，則電池可能
已損壞。
熄滅 •未安裝電池。
•充電器未通電。 檢查確認電源插頭是穩
固插入到充電器中，且電源供應器正確
地連接到通電的電源插座。
9
Instructions pour le chargeur quadruple
CK3 (AC20)
Le chargeur quadruple CK3 (AC20) vous permet de mettre en
charge jusqu’à quatre piles AB17 ou AB18 en même temps. Une
pile complètement à plat met environ 6 heures pour être rechargée.
Ce qu’il vous faut
Vous aurez aussi besoin des articles suivants (vendus et
commandés séparément) :
•Bloc d’alimentation CA Intermec (N/P 851-061-208)
•Cordon d’alimentation CA approprié
Pour de l’assistance, contacter votre représentant commercial
Intermec.
Utilisaton du chargeur quadruple
Prise d’alimentation
DEL d’état
(4 endroits)
10
Comprendre la DEL d’état
DEL d’état Description
Rouge La pile est en charge.
Vert La pile est entièrement chargée.
Jaune La pile est en dehors de la plage de température
de chargement. Afin de garantir une mise en
charge appropriée de la pile, la plage de
fonctionnement du AC20 est 5 °C à 35 °C
(41 °F to 95 °F). Assurez-vous que le AC20 est
dans les limites de la plage de fonctionnement.
Rouge et jaune
alternantes La pile n’est pas en charge. Essayez les solutions
suivantes :
•Assurez-vous que la pile est solidement
installée dans le chargeur.
•Assurez-vous que les broches de chargement
du AC20 et que les contacts de la pile sont
propres.
Si ces solutions ne fonctionnent pas, il se peut
que la pile soit défectueuse.
Éteint •Aucune pile n’est installée.
•Le chargeur n’est pas sous tension. Assurez-
vous que la fiche d’alimentation est
solidement insérée dans le chargeur et que le
bloc d’alimentation est bien branché sur une
prise CA.
