Ingersoll-Rand 315 Manuel utilisateur

80156177

Edition 3

May 2014

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Straight Line Air Sander

Models 315 & 315-EU

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Dane techniczne narzędzia Rozmiar

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii privind produsul

Информация за продукта

Podaci o proizvodu

2 80156177_ed3

48h

24h

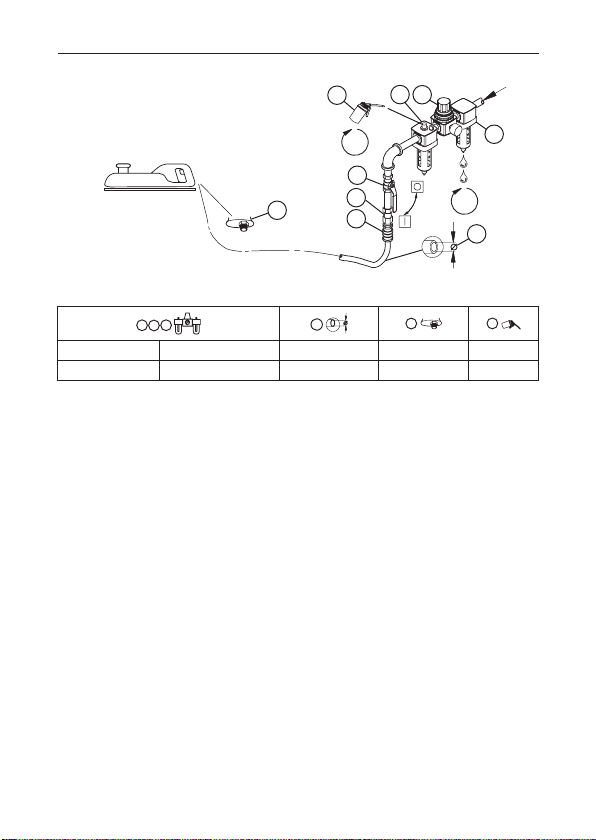

(Dwg. 16575706)

IR # - NPT IR # - BS inch (mm) NPT IR #

C38121-600 C381B1-600 3/8 (10) 1/4 50

80156177_ed3 EN-1

Product Safety Information

Intended Use:

This Sander is designed for smoothing down body ller or shaping and leveling large at

surfaces.

For additional information refer to Product Safety Information Manual Form 04584967.

Manuals can be downloaded from ingersollrandproducts.com.

Product Specications

Model

Strokes Per

Minute

Stroke

Length Pad Size Average Air

Consumption

Air Consumption

@ Load

spm Inch mm inch mm cfm l/min cfm l/min

315 and 315-EU 3000 1 25.4 2.75 x 17.5 70 x 445 8 226 9 255

Model

Tool

Weight Overall Length Sound Level dB (A)

(ISO15744)

Vibration m/s2

( ISO28927)

lbs kg inch mm † Pressure (LP) ‡ Power (LW) Level *K

315 and 315-EU 6.1 2.77 15.8 401 93.3 106.3 20.5 1.6

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

*K = Vibration measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16575706 and table on page 2. Maintenance frequency is shown in

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter

EN-2 80156177_ed3

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80156177_ed3 ES-1

Información de Seguridad Sobre el Producto

Uso Previsto:

Esta lijadora se ha diseñado para alisar la masilla de relleno o para dar forma o nivelar grandes

supercies planas.

Para obtener más información, consulte el formulario 04584967 del manual de

información de seguridad del producto.

Los manuales se pueden descargar desde ingersollrandproducts.com

Especicaciones del Producto

Modelo

Recorridos

por Minuto

Tamaño del

Impacto

Tamaño del Disco

de Soporte

Consumo Medio

de Aire

Consumo

Medio Según

Carga

spm pulgadas mm pulgadas mm cfm l/min cfm l/min

315 and

315-EU 3000 1 25.4 2.75 x 17.5 70 x

445 8 226 9 255

Modelo

Peso de la

Herramienta

Longitud

General

Nivel Sonoro dB (A)

(ISO15744)

Vibración

(ISO28927) m/s2

lbs kg pulgadas mm † Presión (Lp) ‡ Potencia (Lw) Nivel *K

315 and

315-EU 6.1 2.77 15.8 401 93.3 106.3 20.5 1.6

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 80156177_ed3

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo

ntilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que

las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se

desconecte. Consulte la dibujo 16575706 y la tabla en la página 2. La frecuencia de

mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días y

m = meses de uso real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplador

3. Lubricante 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera

Piezas y Mantenimiento

Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y

agrupar las piezas en función del material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

80156177_ed3 FR-1

Informations Relatives à la sécurité du Produit

Utilisation Prévue:

Cette ponceuse a été conçue pour le lissage des mastics de carrosserie ou pour le

façonnage et la mise à niveau des grandes surfaces planes.

Pour des informations complémentaires, consultez le manuel 04584967 relatif aux

informations de sécurité.

Les manuels peuvent être téléchargés du site ingersollrandproducts.com

Spécications du Produit

Modèle

Passages

par Minute Course Diamètre

du Disque

Consommation

Moyenne en Air

Consommation

D’air Avec une

Charge

spm pouce mm pouce mm cfm l/min cfm l/min

315 and

315-EU 3000 1 25.4 2.75 x 17.5 70 x 445 8 226 9 255

Modèle

Poids de

L’outil

Longueur

Totale

Niveau Sonore dB (A)

(ISO15744)

Vibration

(ISO28927) m/s2

lbs kg pouce mm † Pression (LP) ‡ Puissance (Lw) Niveau *K

315 and

315-EU 6.1 2.77 15.8 401 93.3 104.3 20.5 1.6

† KpA = marge d’erreur de 3 dB

‡ KwA = marge d’erreur de 3 dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 80156177_ed3

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16575706 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

80156177_ed3 IT-1

Informazioni Sulla Sicurezza del Prodotto

Destinazione D’uso:

Questa smerigliatrice è progettata per levigare lo stucco o dare forma e livellare ampie superci

piatte.

Per ulteriori informazioni, consultare il modulo 04580387 del Manuale contenente le

informazioni sulla sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com

Speciche Prodotto

Modello

Corse al

Minuto

Lunghezza

Della Corsa

Dimensione

Platorello

Consumo

Medio di Aria

Consumo Medio

di Aria a Carico

spm Inch mm inch mm cfm l/min cfm l/min

315 and 315-EU 3000 1 25.4 2.75 x 17.5 70 x 445 8 226 9 255

Modello

Peso

Dell’attrezzo

Lunghezza

Vomplessiva

Livello acustico dB (A)

(ISO15744)

Vibrazioni

(ISO28927) m/s²

lbs Kg Pollici mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K

315 and 315-EU 6.1 2.77 15.8 401 93.3 106.3 20.5 1.6

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

IT-2 80156177_ed3

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16575706 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Ingersoll-Rand Sander

Ingersoll-Rand

Ingersoll-Rand 88S-EU Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 3129 Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 300G Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 313A Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand RO25A Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand ARO RS2 B Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 313A Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand RS23B-PLV-1 Guide de configuration

Ingersoll-Rand

Ingersoll-Rand 4151 Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 317-B Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand Aro RS2 A EU Series Guide de configuration

Ingersoll-Rand

Ingersoll-Rand 313-B Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 313 Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 318A Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand RS2xB Series Mode d'emploi

Ingersoll-Rand

Ingersoll-Rand 77A-EU Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand R025A–CFS Guide de configuration

Ingersoll-Rand

Ingersoll-Rand 319-B Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 7S30L Guide de configuration

Ingersoll-Rand

Ingersoll-Rand CA-EU Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 7P24L Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 3103XPA Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand G1621 Manuel utilisateur

Manuels Sander populaires d'autres marques

Oliver

Oliver 6305 Manuel utilisateur

Jet

Jet 22-44 Pro-3 Manuel de service

Makita

Makita M9204 Manuel

Makita

Makita M9204 Manuel utilisateur

Craftsman

Craftsman 351.215131 Manuel utilisateur

Clarke

Clarke Woodworker CBS1-5B Mode d’emploi

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuel utilisateur

Nitto Kohki

Nitto Kohki BB-20 Manuel utilisateur

Ferm

Ferm FEOS-135 Manuel utilisateur

Unior

Unior 1510 Manuel utilisateur

stayer

stayer ls1200 Manuel utilisateur

Jet

Jet JSG-96 Manuel de service

Parkside

Parkside PDS 290 B2 Manuel utilisateur

Status

Status XPA Series Manuel utilisateur

Clarke

Clarke EZ Sand Manuel utilisateur

Craftsman

Craftsman 113.22521 Manuel utilisateur

Craftsman

Craftsman 113.225831 Manuel utilisateur

CLAS

CLAS OP 1429 Manuel utilisateur
