Air Impact Wrench
280
Product Information
Technische Produktdaten
Produktspecifikationer
Especificaciones del producto
Spécifications du produit
Tuote-erittely
Specifiche prodotto
Produktspesifikasjoner
Productspecificaties
Especificações do Produto
Produktspecifikationer
Προδιαγραφές προϊόντος
Specifikace výrobku
Toote spetsifikatsioon
A termék jellemzői
Gaminio techniniai duomenys
Ierices specifikacijas
Dane techniczne narzędzia
Rozmiar
Špecifikácie produktu
Specifikacije izdelka
Технические характеристики
изделия
Save These Instructions
2 Form 04584918-Edition 1

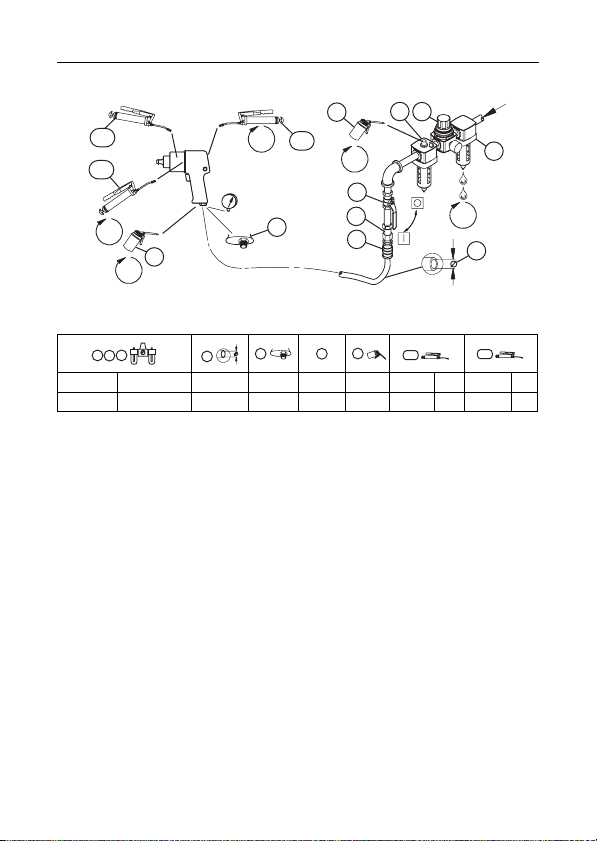

(Dwg. 04581666)
I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3I-R # cm3
C241-810 C28241-810-B 1/2 (13) 1/2 MSCF44 10 105-1lb 4 105-1lb 4
4
7
5
32
1
9
6
11
11
48h
48h
48h
PMAX
9
48h
24h
8
10
13
256 7 910 11
Form 04584918-Edition 1 3
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
For additional information refer to Air Impact Wrenches Product Safety Information Manual Form
04580916.
Manuals can be downloaded from www.irtools.com.
Power Management System
For models that include a power management system, the system allows operator reduction of maximum
output power.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specific power. The power output can be
further reduced in forward or reverse by using the variable throttle.
Product Specifications
Model(s) Style
Drive Impacts
per
min.
Recommended Torque Range
Type Size Forward ft-lb (Nm) Reverse ft-lb (Nm)
280 Grip Square 1” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-6 Grip Square
extended 1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-S6 Grip Splined
extended No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
Model(s)
Sound Level dB (A)
(ANSI S5.1-1971)
Vibration Level
(ISO8662)
Pressure Power
(ISO3744) m/s²
280 109.1 122.1 14.1
280-6 109.1 122.1 10.8
280-S6 109.1 122.1 10.8
4 Form 04584918-Edition 1
Installation and Lubrication
Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from
valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse
upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent
hose whipping if a hose fails or coupling disconnects. See drawing 04581666 and table on page 2.
Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items
identified as:
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts
be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll-Rand Office or Distributor.
1. Air filter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-off valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through fitting
6. Thread size
Form 04584918-Edition 1 5
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von Befestigungselementen mit
Gewinden vorgesehen.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den Druckluft-
Schlagbohrer 04580916.
Handbücher können von www.irtools.com heruntergeladen werden.
Steuerung der Schlagkraft
Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die maximale
Ausgangskraft reduzieren.
Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu drehen. Die Kraftan-
zeigen dienen nur zur Referenz und zeigen KEIN spezifisches Drehmoment an. Die Kraftabgabe kann weiter
in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in dem der Drücker variabel betätigt wird.
Technische Produktdaten
Modell (e) Machart
Antrieb Schläge
pro
Minute
Empfohlener Drehmomentbereich
Typ Größe Vorwärts
ft-lb (Nm)
Rückwärts
ft-lb (Nm)
280 Griff Quadratischer
Ausgangsantrieb 1” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-6 Griff
Vergrößerter
quadratischer
Ausgangsantrieb
1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-S6 Griff
Vergrößerter
keilverzahnter
Ausgangsantrieb
No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
Modell (e)
Schallpegel dB (A)
(ANSI S5.1-1971)
Schwingungsintensität
(ISO8662)
Druck Stromzufuhr
(ISO3744) m/s2
280 109.1 122.1 14.1
280-6 109.1 122.1 10.8
280-S6 109.1 122.1 10.8
6 Form 04584918-Edition 1
DE
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)
bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich
ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-
Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu
verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 04581666 und
Tabelle auf Seite 2.
Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt
der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt
werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten
Fachhandel.
1. Luftfilter 7. Verbindung
2. Regler 8. Sicherheits-Druckluftsicherung
3. Schmierbüchse 9 Ölen
4. Notabsperrventil 10. Fetten - bei der Montage
5. Schlauchdurchmesser 11. Fetten - über Anschlussstück
6. Gewindegröße
Form 04584918-Edition 1 7
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykmomentnøgler er udformet til at fjerne og installere gevindskårne lukkemekanismer.
For yderligere information henvises der til produktsikkerhedsinformationen til Trykluftsnøglen i
vejledning 04580916.
Vejledningerne kan hentes ned fra www.irtools.com.
Slageffektstyring
For modeller, der inkluderer et effektstyringssystem, tillader systemet operatørreduktion af den maksimale
udgangseffekt.
Indikatorerne for effektniveau er til reference og angiver IKKE en bestemt effekt. Udgangseffekten kan
reduceres yderligere i fremadgående eller modsat retning vha. det regulerbare spjæld.
Specifikationer
Model (ler) Stil
Drev Slag pr.
minut
Anbefalet momentområde
Type Størrelse Fremad
ft-lb (Nm)
Tilbagegående
ft-lb (Nm)
280 Greb Kvadrat 1” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-6 Greb Kvadrat
forlænget 1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-S6 Greb Not
forlænget No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
Model (ler)
Lydniveau dB (A)
(ANSI S5.1-1971)
Vibrationsniveau
(ISO8662)
Tryk Effekt
(ISO3744) m/s²
280 109.1 122.1 14.1
280-6 109.1 122.1 10.8
280-S6 109.1 122.1 10.8
8 Form 04584918-Edition 1
DA
Installation og smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved
værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens
lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-
piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis
en slange svigter eller kobling adskilles. Se tegning 04581666 og tabel på side 2.
Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.
Elementerne er identificeret som:
Reservedele og vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter
ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.
1. Luftfilter 7. Kobling
2. Regulator 8. Sikkerhedstryksikring
3. Smøreapparat 9. Olie
4. Nødafspærringsventil 10. Fedt - under samlingen
5. Slangediameter 11. Fedt - gennem monteringen
6. Gevindstørrelse
Form 04584918-Edition 1 9
ES
Información de seguridad sobre el producto
Uso indicado:
Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar fiadores
roscados.
Para más información, consulte el Manual de información de seguridad de producto 04580916
Aprietatuercas neumático de percusión.
Los manuales pueden descargarse en www.irtools.com.
Gestión de la potencia de impacto
Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador reducir la
potencia de salida máxima.
Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia exacta. La potencia
disponible se puede reducir aún más en la dirección de atornillado o aflojado con el mando variable.
Especificaciones
Modelo Tipo
Tracción Impactos
por
minuto
Intervalo de par recomendado
Tipo Tamaño Avance
ft-lb (Nm)
Retroceso
ft-lb (Nm)
280 Mango Cuadrado 1” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-6 Mango Cuadrado
ampliado 1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
280-S6 Mango Ranura
ampliada No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)
Modelo
Nivel sonoro dB (A)
(ANSI S5.1-1971)
Nivel de vibración
(ISO8662)
Presión Potencia
(ISO3744) m/s²
280 109.1 122.1 14.1
280-6 109.1 122.1 10.8
280-S6 109.1 122.1 10.8
10 Form 04584918-Edition 1
ES
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la
entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de
aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de
seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera
sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de
que el acoplamiento se desconecte. Consulte la dibujo 04581666 y la tabla en la página 2.
La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y
m=meses. Los elementos se identifican como:
Piezas y mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar
las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de
Servicio Autorizado.
Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Fusil de aire de seguridad
3. Lubricador 9. Aceite
4. Válvula de corte de emergencia 10. Grasa - durante el montaje
5. Diámetro de la manguera 11. Grasa - por el engrasador
6. Tamaño de la rosca
Autres manuels pour 280
2
Table des matières
Langues :
Autres manuels Ingersoll-Rand Moteur à percussion
Ingersoll-Rand
Ingersoll-Rand 244A Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2161 Guide de configuration
Ingersoll-Rand
Ingersoll-Rand IQV20 Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 287-8 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2130XP-TL Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2920B1 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 1720B series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 211 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2955 Series Manuel d'utilisation original
Ingersoll-Rand
Ingersoll-Rand 588A1 Guide de configuration
Ingersoll-Rand
Ingersoll-Rand 2934 Series Manuel du propriétaire
Ingersoll-Rand
Ingersoll-Rand 2135TI Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 215 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2115QXPA Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 261 Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 1712B2/VW-1035 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 252 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 631L Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2235QXPA Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2922 Series Guide de configuration
