Ingersoll-Rand 2135TiMAX Manuel utilisateur

45534062

Edition 1

June 2007

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Dane techniczne narzędzia Rozmiar

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Air Impact Wrench

2135TiMAX Series

2 45534062_ed1

11 48h

48h

PMAX

48h

24h

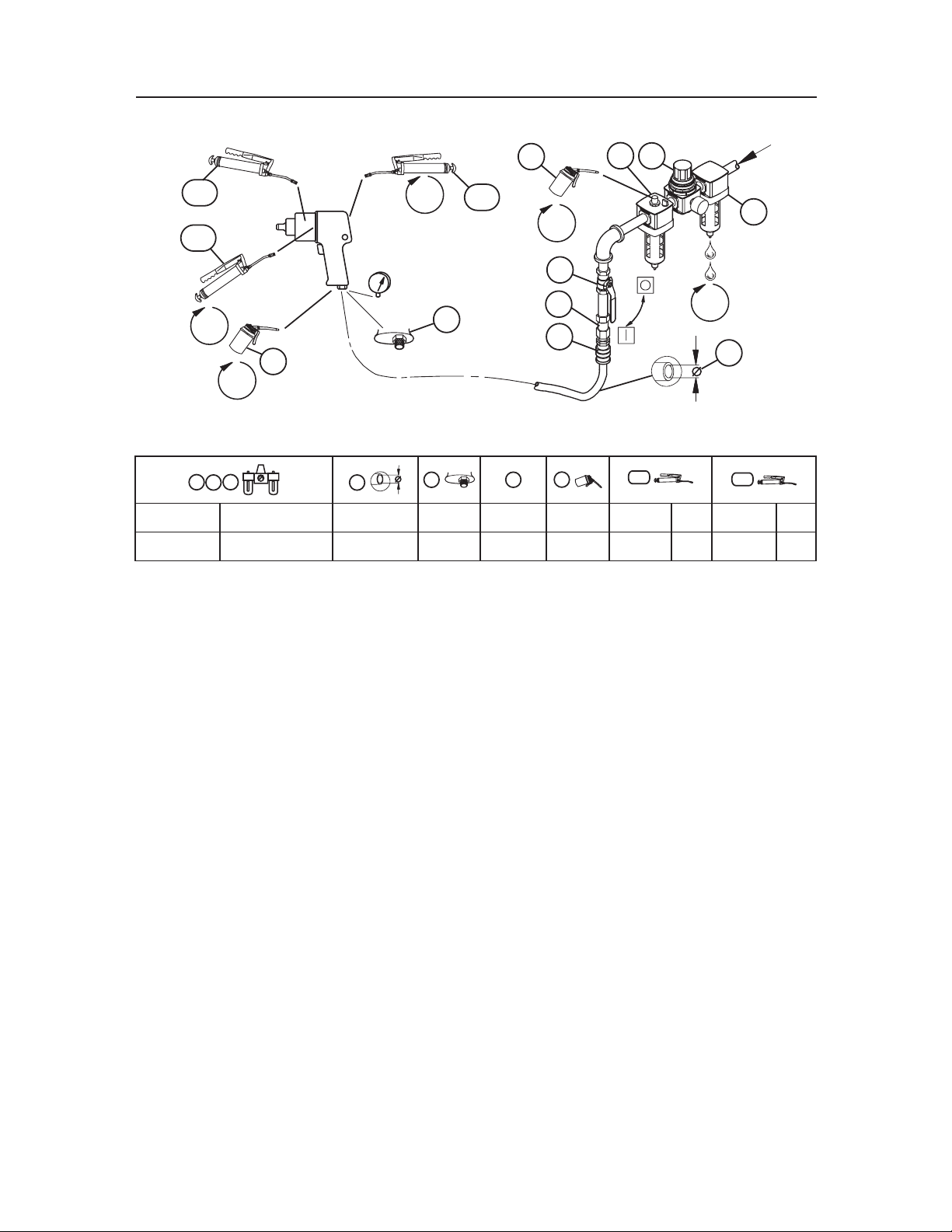

(Dwg. 04581666)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF33 10 105-1lb 4 105-1lb 4

45534062_ed1 EN-1

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Air Impact Wrenches Product Safety Information

Manual Form 04580916.

Manuals can be downloaded from www.irtools.com.

Power Management System

For models that include a power management system, the system allows operator reduction

of maximum output power in the forward direction. The power management system does not

aect the output power in the reverse direction.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and DO NOT indicate a specic power. The power

output can be further reduced in forward or reverse by using the variable throttle.

Product Specications

Model Style

Drive Impacts

per min.

Recommended

Torque Range

Type Size Forward

ft-lbs (Nm)

Reverse

ft-lbs (Nm)

2135TiMAX Pistol Square 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135Ti-2MAX Pistol Square

extended 1/2” x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTiMAX Pistol Square 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTi-2MAX Pistol Square

extended 1/2” x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QPTiMAX Pistol Square

(Pin Retainer) 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135PTiMAX Pistol Square

(Pin Retainer) 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

Model

Impacting Sound Level dB(A)

(ISO15744)

Free Speed Sound Level dB(A)

(ISO15744)

Vibration Level

(ISO8662)

† Pressure (Lp) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) m/s2

2135TiMAX 99.8 110.8 109.2 120.2 5.3

2135Ti-2MAX 99.8 110.8 109.2 120.2 5.3

2135QTiMAX 94.2 105.2 86.0 97.0 5.3

2135QTi-2MAX 94.2 105.2 86.0 97.0 5.3

2135QPTiMAX 94.2 105.2 86.0 97.0 5.3

2135PTiMAX 99.8 110.8 109.2 120.2 5.3

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

EN-2 45534062_ed1

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

nects. See drawing 04581666 and table on page 2. Maintenance frequency is shown in circular

arrow and dened as h=hours, d=days, and m=months. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-ovalve 10. Grease - during assembly

5. Hose diameter 11. Grease - through tting

6. Thread size

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

45534062_ed1 ES-1

Información de seguridad sobre el producto

Uso indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar

adores roscados.

Para más información, consulte el Manual de información de seguridad de producto

04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Gestión de la potencia de impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al

operador reducir la potencia de salida máxima de atornillado. El sistema de gestión de

potencia no afecta a la potencia de salida en aojado.

Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia

exacta. La potencia disponible se puede reducir aún más en la dirección de atornillado o

aojado con el mando variable.

Especicaciones

Modelo Tipo

Tracción Impact

os por

minuto

Intervalo de par recomendado

Tipo Tamaño Avance

ft-lb (Nm)

Retroceso

ft-lb (Nm)

2135TiMAX Pistola Cuadrado 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135Ti-2MAX Pistola Cuadrado

ampliado 1/2”x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTiMAX Pistola Cuadrado 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTi-2MAX Pistola Cuadrado

ampliado 1/2”x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QPTiMAX Pistola

Cuadrado

(pasador de

retención)

1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135PTiMAX Pistola

Cuadrado

(pasador de

retención)

1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

ES-2 45534062_ed1

Modelo

Impacto

Nivel sonoro dB(A)

(ISO15744)

Velocidad libre

Nivel sonoro dB(A)

(ISO15744)

Nivel de

vibración

(ISO8662)

† Presión (Lp) ‡ Potencia (Lw) † Presión (Lp) ‡ Potencia (Lw) m/s2

2135TiMAX 99.8 110.8 109.2 120.2 5.3

2135Ti-2MAX 99.8 110.8 109.2 120.2 5.3

2135QTiMAX 94.2 105.2 86.0 97.0 5.3

2135QTi-2MAX 94.2 105.2 86.0 97.0 5.3

2135QPTiMAX 94.2 105.2 86.0 97.0 5.3

2135PTiMAX 99.8 110.8 109.2 120.2 5.3

† KpA = 3dB de error

‡ KwA = 3dB de error

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente

de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo

antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que

las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se

desconecte. Consulte la dibujo 04581666 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de echa circular y se dene como

h=horas, d=días y m=meses. Los elementos se identican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas

para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

45534062_ed1 FR-1

Informations de sécurité du produit

Utilisation prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de xation

letés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le

manuel d’information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l’adresse www.irtools.com.

Régulation de la puissance de percussion

Les modèles équipés d’un système de régulation de la puissance permettent de réduire la

puissance de sortie maximale vers l’avant. Le régulateur de puissance n’agit pas sur la puissance

de sortie vers l’arrière.

Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau

recherché.

Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise. La

puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la

gâchette progressive.

Spécications du produit

Modèle(s) Burin

Conduit Impacts

par

minutes

Gamme de couples recommandée

Type Taille En avant

ft-lb (Nm)

Inversion

ft-lb (Nm)

2135TiMAX Pistolet Engrenage 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135Ti-2MAX Pistolet Extension

d’engrenage 1/2”x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTiMAX Pistolet Engrenage 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTi-2MAX Pistolet Extension

d’engrenage 1/2”x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QPTiMAX Pistolet Engrenage

(xegoupille) 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135PTiMAX Pistolet Engrenage

(xegoupille) 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

FR-2 45534062_ed1

Modèle(s)

Impact

Niveau acoustique dB(A)

(ISO15744)

Vitesse libre Niveau

acoustique dB(A)

(ISO15744)

Niveau de

vibration

(ISO8662)

† Pression (Lp) ‡ Puissance (Lw) † Pression (Lp) ‡ Puissance (Lw) m/s2

2135TiMAX 99.8 110.8 109.2 120.2 5.3

2135Ti-2MAX 99.8 110.8 109.2 120.2 5.3

2135QTiMAX 94.2 105.2 86.0 97.0 5.3

2135QTi-2MAX 94.2 105.2 86.0 97.0 5.3

2135QPTiMAX 94.2 105.2 86.0 97.0 5.3

2135PTiMAX 99.8 110.8 109.2 120.2 5.3

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

Installation et lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 04581666 et au tableau de la page 2.

Les intervalles d’entretien sont indiqués à l’aide d’une èche circulaire et dénis à l’aide de lettres

(h = heures, d = jours et m =mois). Eléments identiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du letage

Pièces détachées et maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

45534062_ed1 IT-1

Informazioni sulla sicurezza del prodotto

Destinazione d’uso:

Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione di

dispositivi di ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla

sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Sistema di regolazione della potenza

Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza

massima erogata nel senso di rotazione orario. Il sistema di regolazione della potenza non

funziona però nel senso di rotazione opposto.

Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza

desiderator.

Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e

NON indicano nessuna potenza specica. La potenza erogata può essere ulteriormente

ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Speciche prodotto

Modello/i Stile

Azionamento Impulsi

minuto

Intervallo coppie consigliato

Tipo Dimen-

sioni

Avanti

ft-lb (Nm)

Indietro

ft-lb (Nm)

2135TiMAX Impugnatura Squadra 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135Ti-2MAX Impugnatura Squadra

estesa 1/2”x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTiMAX Impugnatura Squadra 1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QTi-2MAX Impugnatura Squadra

estesa 1/2”x 2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135QPTiMAX Impugnatura

Squadra

(ritenuta

spina)

1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

2135PTiMAX Impugnatura

Squadra

(ritenuta

spina)

1/2” 1,250 50-550 [600 Max.]

(68-746 [813 Max.])

650 [780 Max.]

(880 [1057 Max.])

IT-2 45534062_ed1

Modello/i

Impatto

Livello acustico dB(A)

(ISO15744)

Velocità a vuoto

Livello acustico dB(A)

(ISO15744)

Vibrazioni

Livello

(ISO8662)

† Pressione (Lp) ‡ Potenza (Lw) † Pressione (Lp) ‡ Potenza (Lw) m/s2

2135TiMAX 99.8 110.8 109.2 120.2 5.3

2135Ti-2MAX 99.8 110.8 109.2 120.2 5.3

2135QTiMAX 94.2 105.2 86.0 97.0 5.3

2135QTi-2MAX 94.2 105.2 86.0 97.0 5.3

2135QPTiMAX 94.2 105.2 86.0 97.0 5.3

2135PTiMAX 99.8 110.8 109.2 120.2 5.3

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

Installazione e lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 04581666 e la tabella a pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa

in h=ore, d=giorni e m=mesi. Componenti:

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubricatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio

5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo

6. Dimensione della lettatura

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e

separare i componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Autres manuels pour 2135TiMAX

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Ingersoll-Rand Moteur à percussion

Ingersoll-Rand

Ingersoll-Rand 2115TiMAX Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2130XP-TL Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 231GXP Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 255A Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2934B2SP Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand W7002 Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 231TL-2 Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand E688 Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2161P Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 295A Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2934 Series Manuel du propriétaire

Ingersoll-Rand

Ingersoll-Rand 2101XPA Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 1720B series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2135Qi Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2131P Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2955B2 Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2132G Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 131S Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2925Ti Series Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 285A Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 2131A Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand W5133 Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 252 Manuel utilisateur

Ingersoll-Rand

Ingersoll-Rand 588A1 Guide de configuration

Manuels Moteur à percussion populaires d'autres marques

stayer

stayer IW500D Manuel utilisateur

Makita

Makita DTD152 Manuel utilisateur

Milwaukee

Milwaukee M12 FID Manuel utilisateur

Grizzly

Grizzly H6140 Manuel utilisateur

Makita

Makita BTW450 Manuel utilisateur

Ozito

Ozito LID-3000 Manuel utilisateur

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 Manuel utilisateur

Greenlee

Greenlee HW3 Manuel utilisateur

Sthor

Sthor 57091 Manuel utilisateur

Makita

Makita DTD145 Manuel utilisateur

Hilti

Hilti SIW 2-A12 Manuel utilisateur

Ryobi

Ryobi R18IW3 Manuel utilisateur

Parkside

Parkside PDSSA 20-Li A1 Manuel utilisateur

Flex

Flex FX1471 Manuel utilisateur

SATA

SATA 51075C Manuel technique

Cembre

Cembre NR-11P Manuel utilisateur

Makita

Makita BTP131RFE Manuel utilisateur

DeWalt

DeWalt XR Li-ion DCF902 Manuel utilisateur
