Ingersoll-Rand 61H Series Manuel utilisateur

Form 16576126

Edition 1

January 2005

Air Die Grinder

Series 61H

Product Information

Especificaciones del producto

Spécifications du produit

Especificações do Produto

Save These Instructions

2 Form 16576126-Edition 1

(Dwg. 16576134)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R #

C28-04-FKG0-28 C28-C4-FKG0 1/2 (13) 3/8 50 50

48h

24h

PMAX

25610 11

Form 16576126-Edition 1 3

Product Safety Information

Intended Use:

These Air Die Grinders are designed for grinding, porting, polishing, de-burring, and breaking sharp

edges.

WARNING

• Do not attempt to disassemble the internal Speed Controller. It is available only as a unit.

• Before installing a new Arbor Housing Assembly, always select the correct Nameplate Kit and

secure it to the Arbor Housing with the Nameplate Screws.

For Additional information refer to Air Die Grinder Product Safety Information Manual Form 04580288.

Manuals can be downloaded from www.irtools.com.

Product Specifications

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

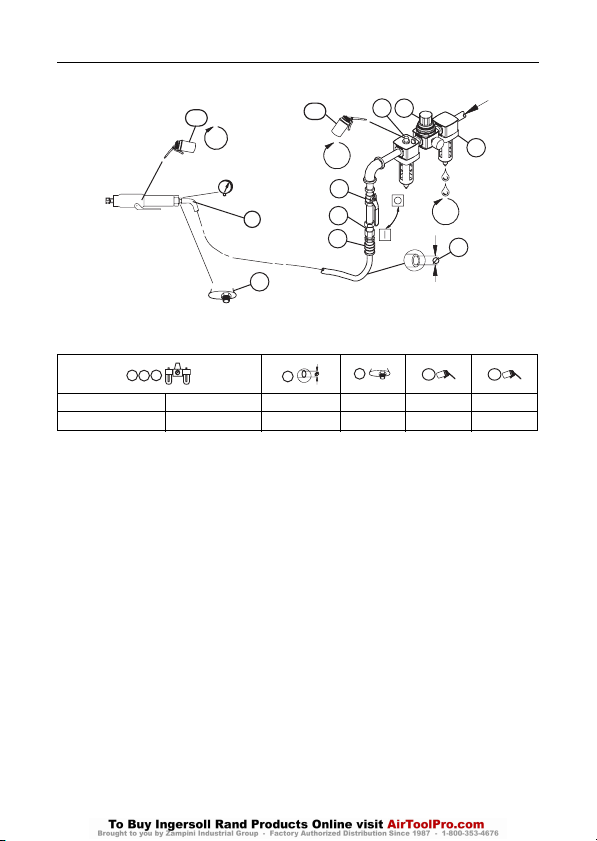

hose whipping if a hose fails or coupling disconnects. See drawing 16576134 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

Model(s) Free Speed Collet Size

rpm inch

61H120G4 12,000 1/4”

61H150G4 15,000 1/4”

1. Air filter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9 Hose Whip

4. Emergency shut-off valve 10. Oil

5. Hose diameter 11. Oil (Fill Oil Chamber, if applicable.)

6. Thread size

4 Form 16576126-Edition 1

Información de seguridad sobre el producto

Uso indicado:

Estas amoladoras de matrices están diseñadas para amolar, perforar, pulir, desbarbar y romper

aristas vivas.

ADVERTENCIA

•No intente desacoplar el controlador interno de velocidad. Sólo está disponible como unidad.

•Antes de instalar un nuevo montaje de alojamientos de eje, seleccione siempre el kit de placas de

identificación correcto y fíjelo al alojamiento del eje con los tornillos de las placas de

identificación.

Para más información, consulte el Manual de información de seguridad de producto 04580288

Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Especificaciones

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 16576134 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

Modelo Libre Velocidad Tamaño placa circular

rpm Pulgadas

61H120G4 12,000 1/4”

61H150G4 15,000 1/4”

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9 Manguito de manguera

4. Válvula de corte de emergencia 10. Aceite

5. Diámetro de la manguera 11. Aceite (Si es necesario, rellene la cámara de aceite)

6. Tamaño de la rosca

Form 16576126-Edition 1 5

Informations de sécurité du produit

Utilisation prévue:

Ces meuleuses légères sont conçues pour le meulage général, le meulage des petits orifices, le

polissage, l'ébavurage et le chanfreinage.

ADVERTISSEMENT

•N'essayez pas de démonter le régulateur de vitesse interne. Uniquement disponible sous forme

de kit.

•Avant d'installer un nouvel assemblage de boîtier d'arbres, choisissez toujours le kit contenant la

plaque signalétique correspondante et sécurisez-le au boîtier d'arbres avec les vis de la plaque

signalétique.

Pour des informations complémentaires, reportezvous au manuel 04580288 d'information de sécurité

du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Spécifications du produit

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée

d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du

filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée

au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords

pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 16576134 et au tableau de la page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,

d = jours et m =mois). Eléments identifiés en tant que:

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer

en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.

Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.

Modèle(s) Libre Vitesse Taille de la

douille

t/m Pouces

61H120G4 12,000 1/4”

61H150G4 15,000 1/4”

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubrificateur 9 Dispositif anti-débattement

4. Vanne d'arrêt d'urgence 10. Huile

5. Diamètre du tuyau 11. Huile (remplissez la chambre d'huile, le cas échéant)

6. Taille du filetage

6 Form 16576126-Edition 1

Informações de Segurança do Produto

Utilização prevista:

Estes rectificadores de matriz foram concebidos para rectificar, abrir orifícios, polir, eliminar rebarbas

e partir bordas aguçadas.

AVISO

•Não tente desmontar o controlador de velocidade interno. Só está disponível como uma unidade.

•Antes de instalar o novo conjunto de cárter do veio, seleccione sempre o kit correcto da placa de

características do equipamento e fixe-a ao cárter do veio com os parafusos apropriados para a

placa de características.

Para obter informações mais detalhadas, consulte o manual com as informações de segurança do

produto da chave de percussão pneumática 04580288.

Pode transferir manuais do seguinte endereço da Internet: www.irtools.com.

Especificações do Produto

Instalação e lubrificação

Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima

(PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s) válvula(s)

instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do filtro de ar e do reservatório do compressor.

Instale um fusível de ar de segurança de tamanho adequado a montante da mangueira e utilize um

dispositivo antivibração e antiflexão em todas as uniões de mangueiras que não estejam equipadas com um

sistema interno de interrupção, para evitar que as mangueiras se agitem se uma mangueira falhar ou se a

união se desligar. Consulte o desenho 16576134 e a tabela da página 2.

A frequência da manutenção é indicada por uma seta circular e é definida como h=horas, d=dias e m=meses.

Itens identificados como:

Peças e Manutenção

Quando a ferramenta não mais funcionar eficazmente, recomenda-se que a mesma seja desmontada, limpa

e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.

O idioma original deste manual é o inglês.

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência

Técnica Autorizado.

Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll-Rand mais próximo.

Modelo(s) Velocidade livre Tamanho do mandril

rpm Polegadas

61H120G4 12,000 1/4”

61H150G4 15,000 1/4”

1. Filtro de ar 7. União

2. Regulador 8. Fusível de ar de segurança

3. Lubrificador 9 Agitação da mangueira

4. Válvula de interrupção de emergência 10. Óleo

5. Diâmetro da mangueira 11. Óleo (Encha a câmara de óleo, se aplicável)

6. Tamanho da rosca

Form 16576134-Edition 1 7

Notes
