IFM Efector 200 O7P2 Series Manuel utilisateur

Operating instructions

Retro-reflective sensor

O7P2xx

UK

O7P200 / 01 11 / 2010

2

1 Preliminary note

1.1 Symbols used

► Instruction

> Reaction, result

→ Cross-reference

Important note

Non-compliance can result in malfunctions or interference.

2 Functions and features

In conjunction with a prismatic reflector or reflective tape the retro-reflective sen-

sor detects objects and materials without contact and indicates their presence by

a switching signal.

Range: → packaging or data sheet.

3 Installation

1: LED

► Fit the prismatic reflector or the reflective tape behind the object to be detected.

► Align the retro-reflective sensor to it and secure it to a bracket.

Maximum range only with accurate alignment.

3

UK

4 Electrical connection

The unit must be connected by a qualified electrician.

► The national and international regulations for the installation of electri-

cal equipment must be adhered to.

► Ensure voltage supply to EN 50178, SELV, PELV.

► Disconnect power.

► Connect the unit as follows:

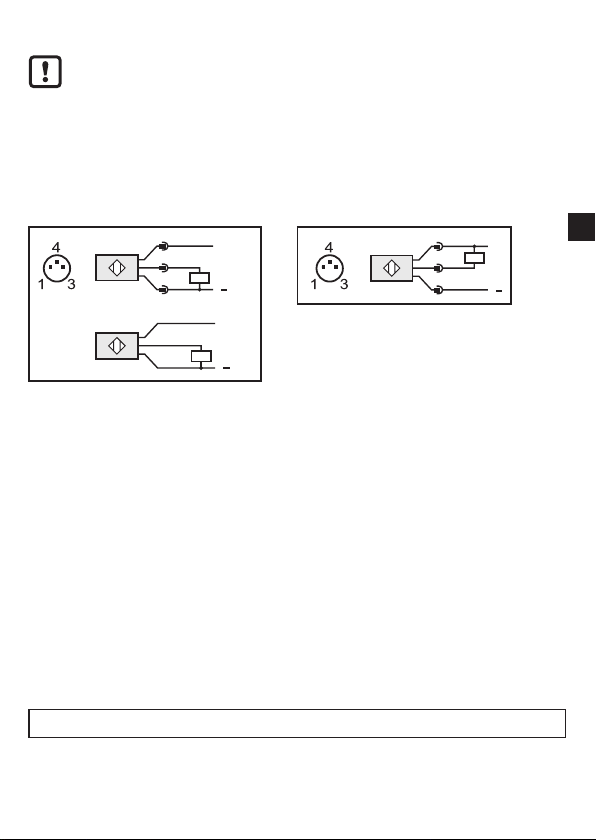

DC PNP DC NPN











L+

L

1

4

3

Cable

BN

BK

BU

L+

L

Core colours:

BN (brown), BU (blue), BK (black).

5 Operation

► Check whether the unit operates correctly.

• Dark-on switching units (O7P-DPKG): The output is switched / the yellow LED

is lit when an object is detected.

• Light-on switching units (O7P-HPKG): The output is switched / the yellow LED

is lit when no object is detected.

6 Maintenance, repair and disposal

► Keep the front pane of the sensor free from soiling.

► For cleaning do not use any solvents or cleaning agents which could damage

the plastic material.

Technical data and further information at www.ifm.com
