IFM Electronic Efector 150 KNM Manuel utilisateur
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Kapazitiver
Niveausensor
Capacitive level sensor
Capteur de niveau
capacitif
KNM
Sachnr. 701775/00 02/2006
SEITE 2
Inhalt Seite
Bestimmungsgemäße Verwendung ------------------------------------ 2
Montage ---------------------------------------------------------------------- 3
Elektrischer Anschluß ------------------------------------------------------ 3
Bedienung -------------------------------------------------------------------- 3
Programmieren ------------------------------------------------------------------ 3
Inbetriebnahme/Betrieb ---------------------------------------------------- 8
Bestimmungsgemäße Verwendung
• Kapazitiver Niveauschalter zur Überwachung von Füllständen
trockender Schüttgüter und Flüssigkeiten, vorzugsweise von Kunst-
stoffgranulaten.
• Automatischer Abgleich auf das zu erfassende Medium durch Pro-
grammiertaste.
• Die aktive Fläche ist für Temperaturen bis 110°C ausgelegt und kann
in direktem Kontakt mit dem Schauglas montiert werden (ohne
Luftspalt).

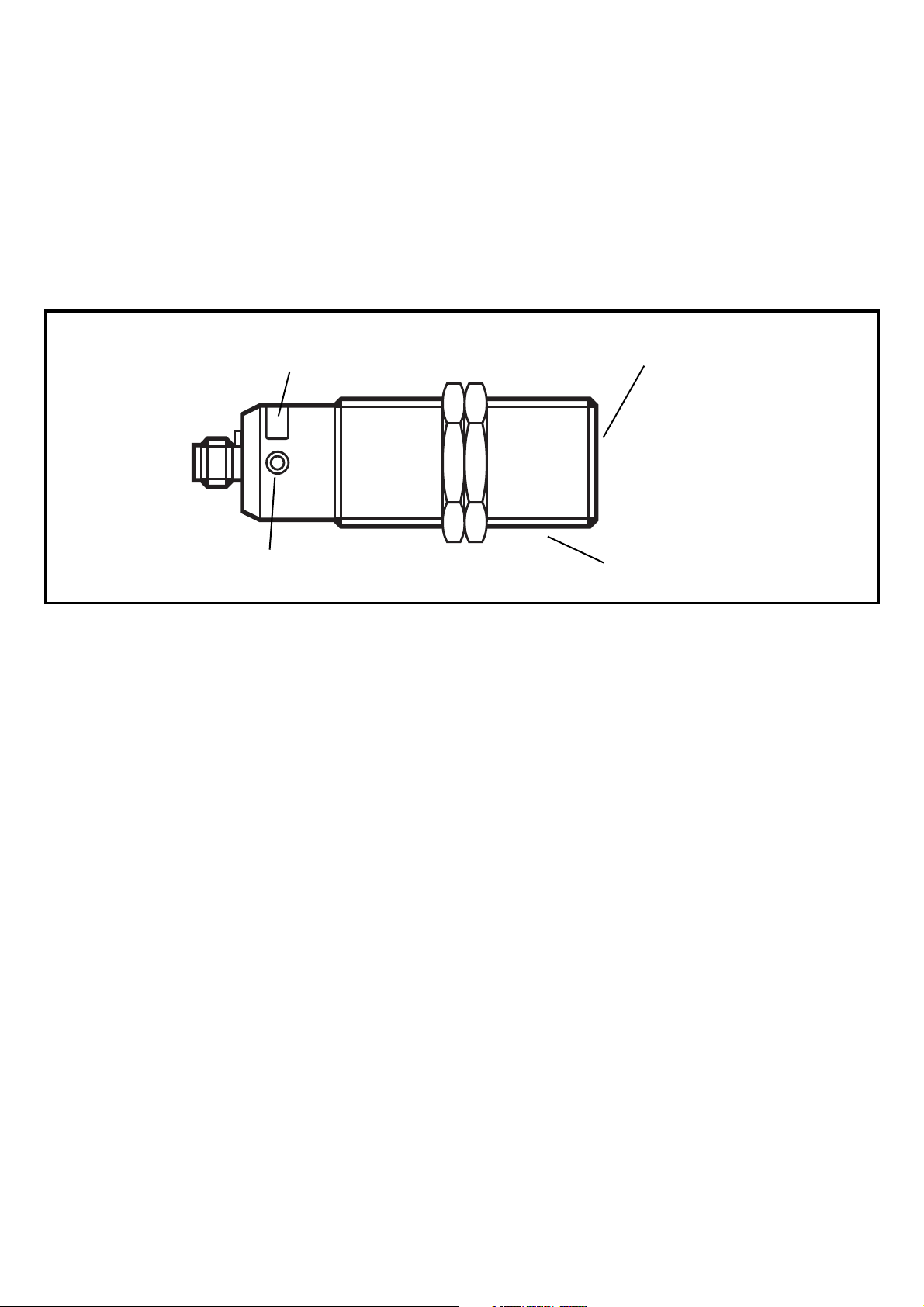

Programmiertaste
LEDs rot, gelb, grünAktive Fläche
Gewindehülse

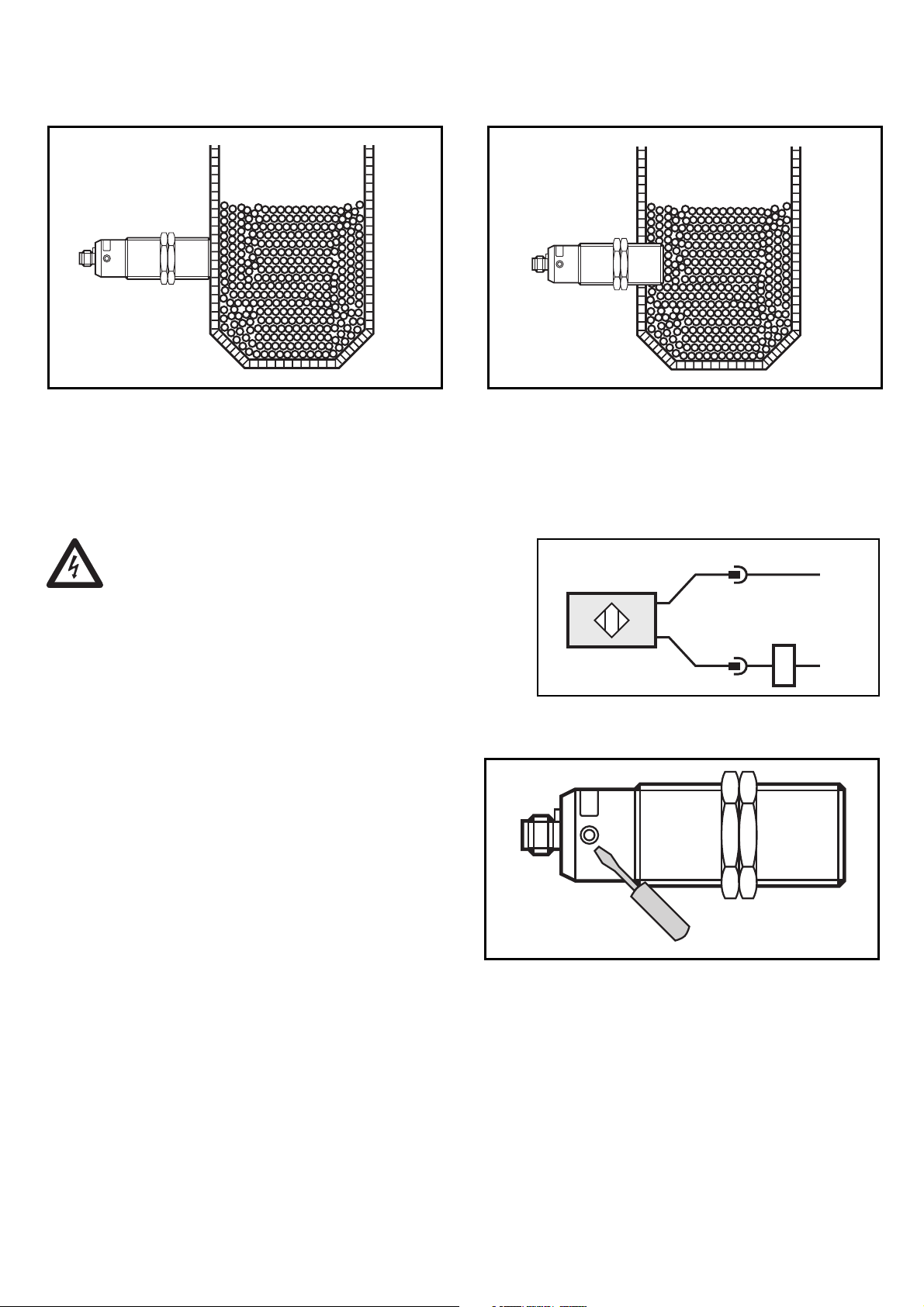

Montage
Montieren Sie den Niveauschalter wie abgebildet:
Elektrischer Anschluß
Schalten Sie die Anlage span-
nungsfrei. Schließen Sie das
Gerät an (siehe Typenschild).
Bedienung
Gleichen Sie den Sensor ab.
Drücken Sie dazu die Program-
miertaste mit einem stumpfen
Gegenstand.
Programmieren
Übersicht über die Modi und ihre Grundfunktionen:
•Betriebsmodus: Normaler Arbeitsbetrieb. In diesem Modus sind alle
normalen Sensorfunktionen aktiv.
•Abgleichmodus: Einstellung der Schaltschwelle durch Leer- und Voll-
abgleich.
•Öffner-/Schließermodus (OES-Modus): Wechsel zwischen Öffner-
und Schließerfunktion.
SEITE 3
L1
2
3N
Nicht medienberührend
(nur für nichtmetallische Behälter) Medienberührend
Leerabgleich
Das Gerät mußnach dem Einbau in den leeren Behälter abgeglichen
werden (Leerabgleich). Als „leer“kann der Behälter dann betrachtet
werden, wenn das zu erfassende Füllgut mindestens 20mm von der
aktiven Zone entfernt ist. Erfaßt der Sensor nach dem Abgleich ein
Füllgut, ändert sich sein Schaltzustand.
Hinweis:
Der Sensor ist allein mit Leerabgleich funktionsfähig. Es wird jedoch
empfohlen, nach dem Leerabgleich auch einen „Vollabgleich“mit voll
bedeckter aktiver Zone durchzuführen. Aus der Kombination Leerab-
gleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale
Lage der Schaltschwellen zwischen beiden Zuständen. Bei Anwendung
beider Abgleichkriterien (Leer- und Vollabgleich), erhält man die maxi-
male Betriebssicherheit für die Applikation. Beim Leerabgleich gene-
riert der interne Mikroprozessor 2 Werte.
Der erste Wert entspricht dem im Leerzustand gemessenen Sensorsig-
nal. Der zweite Wert ist ein angenommener Meßwert für den Vollzu-
stand. Dieser wird aus dem gerade gemessenen Leerzustand und
einem werksseitig vordefinierten Signalabstand berechnet. Dieser
zweite Wert wird beim Vollabgleich durch einen tatsächlichen
Meßwert ersetzt.
SEITE 4

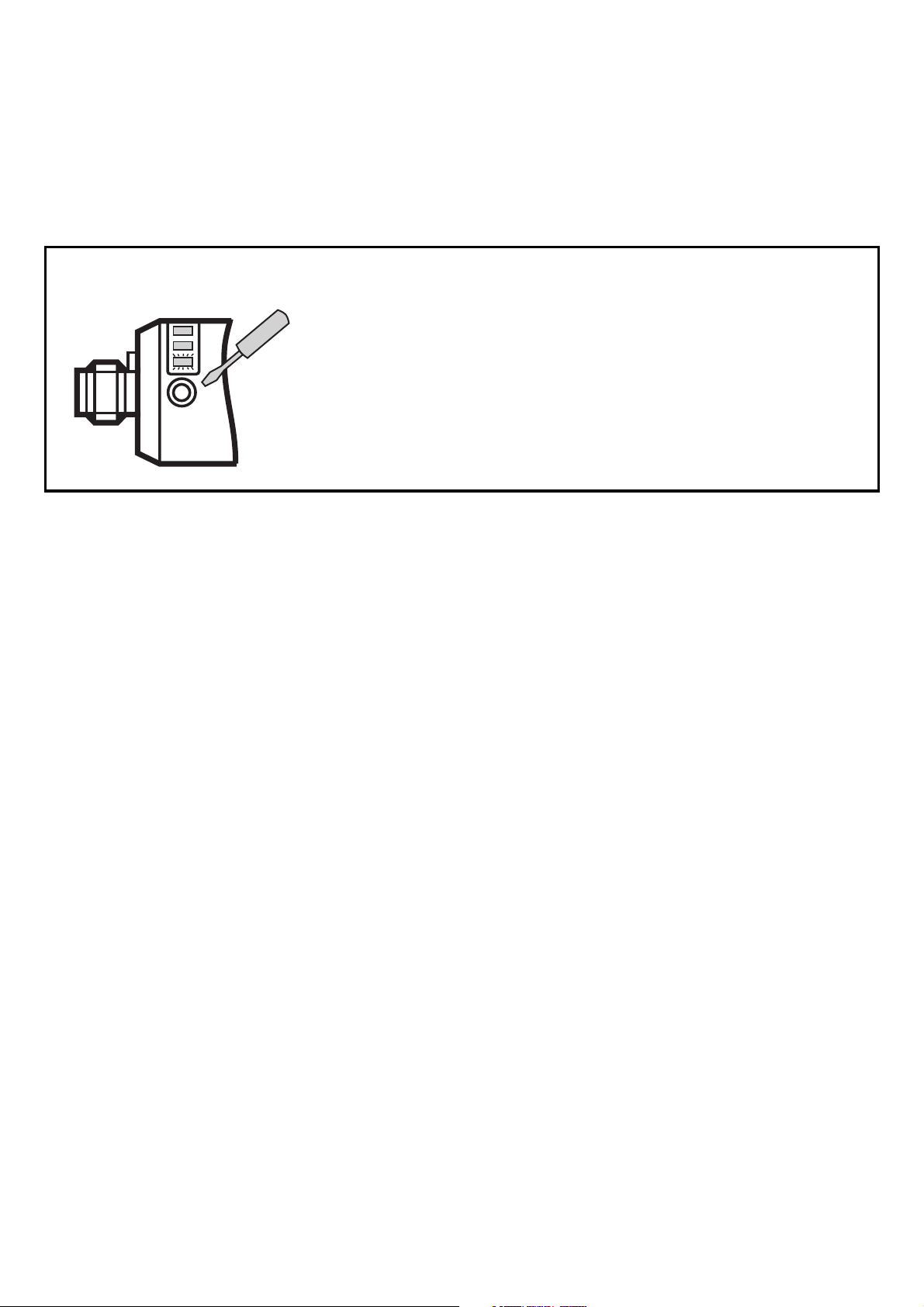

Drücken Sie die Programmiertaste, bis die
grüne LED blinkt (mindestens 1s, aber nicht
länger als 5s; Gerät ist im Abgleichmodus).
Nach dem Abgleichvorgang sind - bei Ausgangs-
funktion „Schließer“- alle LEDs aus. Bei Aus-
gangsfunktion „Öffner“leuchtet die gelbe LED.
1 ... 5s
Vollabgleich
Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt
werden, so daßdas Gerät schaltet.
Der Vollabgleich kann beliebig oft wiederholt werden. Der gespeicher-
te Wert für den Leerzustand wird durch den Vollabgleich nicht über-
schrieben. Nach einem erneuten Leerabgleich werden beide Werte
wieder automatisch gesetzt; die zuletzt definierten Werte werden
überschrieben.
Führen Sie deshalb immer zuerst den Leerabgleich durch, danach
bei Bedarf den Vollabgleich!
OES-Modus:
Der Schaltausgang des Gerätes kann als Öffner- oder Schließerkontakt
betrieben werden. Dazu muss das Gerät zunächst in den OES-Modus
gebracht werden.
Aktivieren des OES-Modus:
Drücken Sie die Programmiertaste
für mind. 10s.
Die grüne LED blinkt zunächst
langsam (ca. 1Hz), dann nach 5s
schneller (ca. 2Hz), nach 10s wie-
der langsam (ca. 1Hz).
SEITE 5

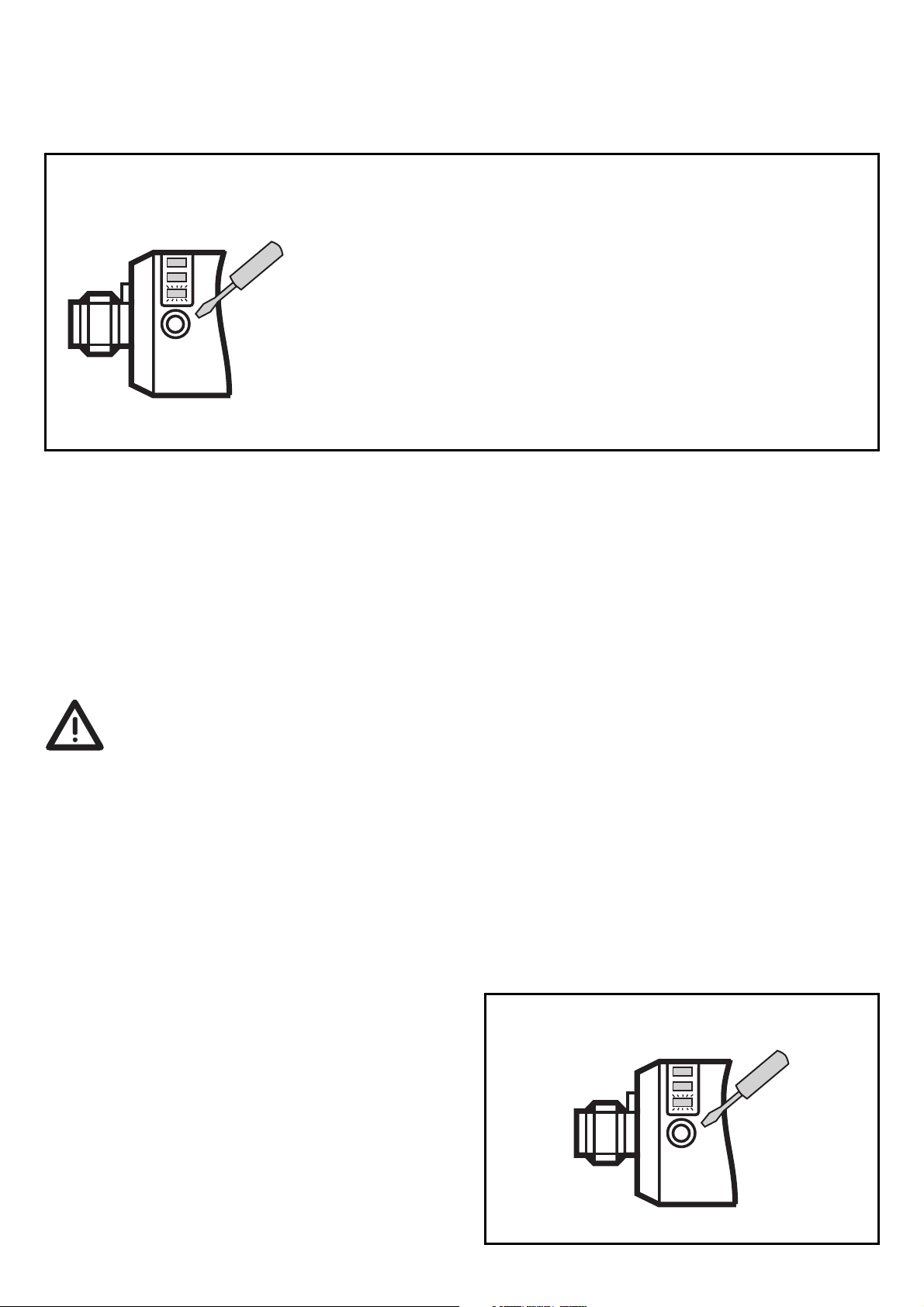

Drücken Sie die Programmiertaste, bis die
grüne LED schnell blinkt
(= Gerät ist im Abgleichmodus).
Die LED blinkt zunächst langsam (ca. 1Hz), nach
5s blinkt sie doppelt so schnell (ca. 2Hz).
Nach dem Abgleichvorgang leuchtet - bei Aus-
gangsfunktion „Schließer“- nur noch die gelbe
LED. Bei Ausgangsfunktion „Öffner“sind alle
LEDs aus.
5 ... 10s
min. 10s
Das Gerät zeigt nun die aktuelle Ausgangsfunktion an (Öffner oder
Schließer):
•Schließer: grüne LED blinkt langsam (ca. 1Hz)
•Öffner: grüne und gelbe LED blinken abwechselnd (ca. 1Hz)
Wechsel der Ausgangsfunktion:
Drücken Sie die Programmiertaste
für mind. 1 s, aber nicht länger als
5s.
Der erfolgte Wechsel wird nach
dem Loslassen der Programmierta-
ste unmittelbar durch die LEDs
angezeigt.
Deaktivieren des OES-Modus:
Drücken Sie im OES-Modus die
Programmiertaste, bis die LEDs
erlöschen (mind. 5s).
Das Gerät befindet sich wieder im
Betriebsmodus. Alle normalen
Sensorfunktionen sind wieder
aktiv.
Nach jedem Programmiervorgang muß der OES-Modus
deaktiviert werden.
Wenn nach dem Sprung in den OES-Modus 30s lang keine
Bedienung erfolgt, springt das Gerät selbsttätig in den Betriebs-
modus zurück, wobei die Ausgangsfunktion undefiniert ist.
Wiederholen Sie den Programmiervorgang und deaktivieren Sie
danach den OES-Modus.
Hinweis:
Im OES-Modus ist die Schaltfunktion des Sensors inaktiv. Der Ausgang
behält unverändert den Schaltzustand bei, der vor dem Einschalten des
OES-Modus bestand. Der Ausgang bleibt quasi „eingefroren“, bis der
OES-Modus wieder deaktiviert wird.
SEITE 6
1 ... 5s
min. 5s
Fehlermeldungen
Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach
dem Abgleichversuch schnell mit ca. 8Hz (Abgleichfehler).
Zum Löschen dieser Fehlermeldung betätigen Sie 1x die Programmier-
taste oder schalten Sie die Betriebspannung aus und wieder ein. Die
bisher erfolgreich eingelesenen Messwerte bleiben dabei unverändert
gespeichert.
Mögliche Gründe für eine Fehlermeldung:
•Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering
(z. B. Leer- und Vollabgleich ohne entsprechende Füllstandsände-
rung)
•Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die
falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Voll-
abgleich im Leerzustand)
•Leerabgleich außerhalb des Arbeitsbereiches (z.B. Leerabgleich auf
Direktkontakt mit einem elektrisch geerdeten Medium, etwa wenn
die aktive Zone ins Wasser getaucht ist)
Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur
Fehlerbehebung den Abgleich.
Weitere Fehlerarten:
•Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbe-
reich
•Interner Fehler (kann nur durch Aus- und wieder Einschalten der
Betriebsspannung gelöscht werden, Hardware-Reset)
SEITE 7
Inbetriebnahme/Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie dazu den Sen-
sor durch geeignete Maßnahmen zum Ansprechen.
Anzeige durch LEDs:
Die rote LED wird während des Wechselns zwischen „Medium nicht
vorhanden“und „Medium vorhanden“kurz aktiv (blinkt mit 1Hz),
wenn das Medium die Schaltschwelle unmittelbar erreicht hat. Dies
kann insbesondere bei sehr langsamen Füllstandsänderungen auftre-
ten und stellt keine Fehlermeldung im Sinne einer Gerätestörung dar.
Der Betrieb des Niveauschalters ist wartungsfrei. Beachten Sie für eine
einwandfreie Funktion:
•Die aktive Fläche und ggf. ein Freiraum sollten von Ablagerungen
und Fremdkörpern freigehalten werden, insbesondere bei Montage
mit aktiver Fläche nach oben.
SEITE 8
LED grün
•Blinkt langsam (1Hz): Abgleichmodus Leerabgleich oder
OES-Modus (Ausgang als Schließer konfiguriert)
•Blinkt schnell (2Hz): Abgleichmodus Vollabgleich
•AUS: Gerät im Betriebsmodus
LEDs grün +
gelb •blinken abwechselnd (1Hz): OES-Modus
(Ausgang als Öffner konfiguriert)
LED gelb •AUS: Schaltausgang gesperrt
•EIN: Schaltausgang leitend
LED rot •Blinkt schnell (8Hz): Abgleichfehler, interner
Fehler
•Blinkt langsam (1Hz): Schaltschwelle unmittelbar erreicht
Contents Page
Function and features ------------------------------------------------------ 9
Mounting -------------------------------------------------------------------- 10
Electrical connection ------------------------------------------------------ 10
Operation -------------------------------------------------------------------- 10
Programming ------------------------------------------------------------------ 10
Set-up / Operation -------------------------------------------------------- 14
Function and features
•Capacitive level switch for monitoring levels of liquids and dry bulk
material, preferably plastic granulates.
•Automatic adjustment to the medium to be detected by means of
programming pushbutton.
•The sensing face is rated for temperatures up to 110°C and can be
mounted in direct contact with the sight glass (without air gap).
PAGE 9

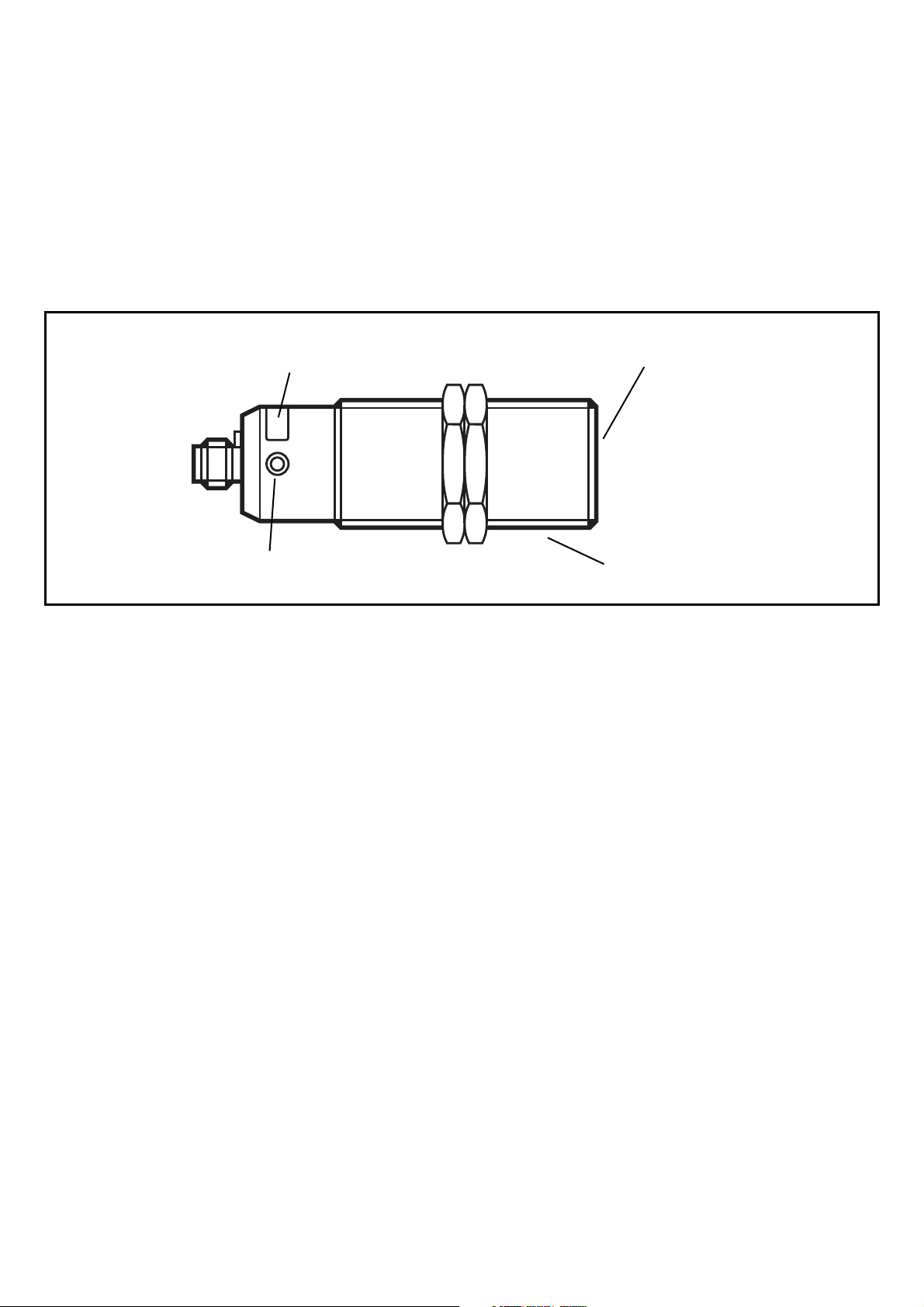

programming pushbutton
LEDs red, yellow, green sensing face
threaded sleeve
Mounting
Mount the level switch as shown:
Electrical connection
Disconnect the installation from
power. Connect the unit (see
type label).
Operation
Adjust the sensor. To do so, press
the programming pushbutton with
a blunt object.
Programming
Overview of the modes and their basic functions:
•Operating mode: Normal operating mode. In this mode all normal
sensor functions are active.
•Adjustment mode: Setting of the switching threshold by empty and
full adjustment.
•Normally closed/normally open mode (NO/NC mode): Change bet-
ween normally closed and normally open function.
PAGE 10
L1
2
3N
Not in contact with the medium
(only for non-metallic tanks)
In contact with the medium
Autres manuels pour Efector 150 KNM
1
Table des matières
Langues :
Autres manuels IFM Electronic Accessoires
IFM Electronic
IFM Electronic SU7000 Manuel utilisateur
IFM Electronic
IFM Electronic LK7 Manuel utilisateur
IFM Electronic
IFM Electronic efector 500 PI00 A Series Manuel utilisateur
IFM Electronic
IFM Electronic efector 300 SI5004 Manuel utilisateur
IFM Electronic
IFM Electronic ecomat100 CR2101 Guide d'application
IFM Electronic
IFM Electronic EFECTOR 500 PI26 Manuel utilisateur
IFM Electronic
IFM Electronic Efector 200 OL Series Manuel utilisateur
IFM Electronic
IFM Electronic Efector 100 GG711S Manuel utilisateur
IFM Electronic
IFM Electronic efector150 Manuel utilisateur
IFM Electronic
IFM Electronic efector 300 SM0505 Manuel utilisateur
IFM Electronic
IFM Electronic efector 190 DTE820 Manuel utilisateur
IFM Electronic
IFM Electronic EFECTOR200 OC Series Manuel utilisateur
IFM Electronic
IFM Electronic efector200 OJ Manuel utilisateur
IFM Electronic
IFM Electronic efector 200 OG laser Manuel utilisateur
IFM Electronic
IFM Electronic efector300 SM8000 Manuel utilisateur
IFM Electronic
IFM Electronic efector 800 VSE100 Manuel utilisateur
IFM Electronic
IFM Electronic efector 160 Manuel utilisateur
IFM Electronic
IFM Electronic Efector 200 Manuel utilisateur
IFM Electronic
IFM Electronic Efector 410 JN2100 Guide d'application
IFM Electronic
IFM Electronic efector180 IX5010 Manuel utilisateur
Manuels Accessoires populaires d'autres marques
Panasonic
Panasonic HG-T Series Manuel utilisateur
DigiDesign
DigiDesign 888/24 I/O Manuel utilisateur
PROZIS
PROZIS QUAY Manuel utilisateur
patagonia
patagonia PSI Vest Manuel utilisateur
SFC Energy
SFC Energy EFOY GO! Manuel utilisateur
Axminster
Axminster Tooling Stylus Tip Ballpoint Pen Kit Manuel utilisateur
