Husqvarna 522HD60S Manuel utilisateur

522HD60S, 522HS75S

ZH 操作手册 2-14

EN Operator's manual 15-29

内容

简介.................................................................................2

安全性............................................................................. 4

操作.................................................................................7

维护...............................................................................10

运输、存放和废弃处理..................................................13

技术参数....................................................................... 14

简介

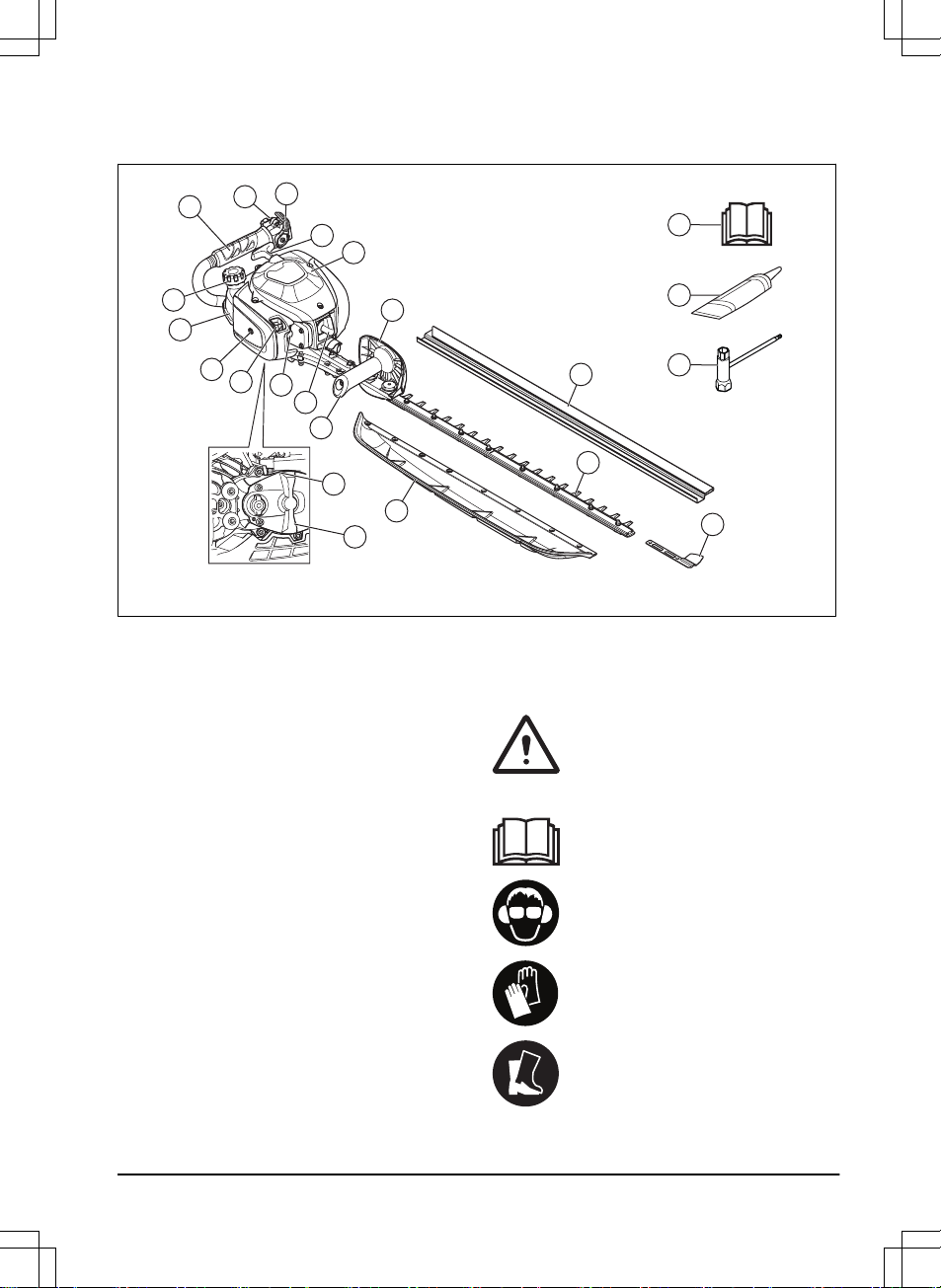

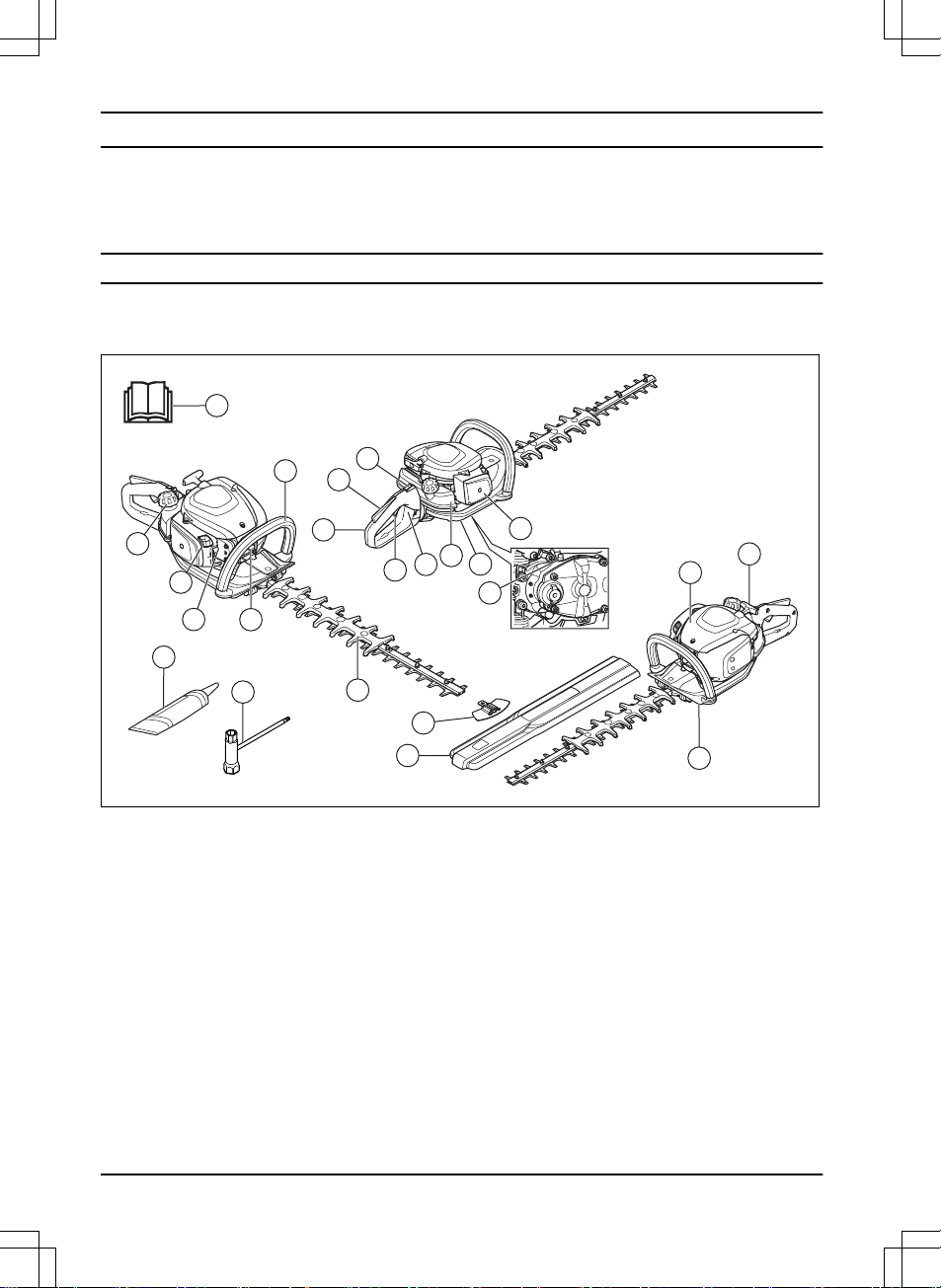

产品概览 522HD60S

1. 说明书

2. 后手柄

3. 油门扳机锁

4. 燃油箱盖

5. 风门

6. 前手柄

7. 锯片和锯片防护罩

8. 运输护板

9. 空气滤清器外壳

10. 注油泵球囊

11. 燃油箱

12. 手柄锁

13. 油门扳机

14. 火花塞线帽和火花塞

15. 汽缸罩

16. 启动绳把手

17. 停止开关

18. 油嘴

19. 齿轮箱

20. 护手板

21. 组合扳手

22. 润滑脂管

23. 锯片尖端保护装置

2938 - 001 - 18.03.2019

产品概览 522HS75S

1. 后手柄

2. 停止按钮

3. 油门杆

4. 启动绳把手

5. 汽缸罩

6. 护手板

7. 燃油箱盖

8. 燃油箱

9. 空气滤清器外壳

10. 风门

11. 注油泵球囊

12. 火花塞线帽和火花塞

13. 前手柄

14. 油嘴

15. 齿轮箱

16. 截叶器

17. 刀片

18. 锯片尖端保护装置

19. 运输护板

20. 组合扳手

21. 润滑脂管

22. 说明书

产品说明

本产品是配备内燃机的绿篱剪。

预期用途

本产品用于切割树枝和枝桠。切勿将产品用于其他任务。

本产品上的符号

警告！本产品非常危险。如果粗心大意地或

不正确地使用本产品，可能会导致操作人员

或旁观者受伤甚至死亡。为防止伤害操作人

员或旁观者，请仔细阅读并遵守说明书中的

所有安全须知。

请认真阅读本说明书，确保在充分理解各项

说明之后再使用本产品。

请使用获得批准的听觉和眼睛保护装备。

请使用获得批准的保护手套。

请穿上结实、防滑的安全鞋。

938 - 001 - 18.03.2019 3

向环境释放的噪音级别请参考欧共体指令。

本产品的噪音释放在“技术资料”一章和产品标

签上有详细说明。

本产品符合适用的 EC 指令。

yyyywwxxxx 标牌上显示了序列号。yyyy 是生产年

份，ww 是生产周。

注意：有关本产品上的其他符号/标识，请参阅适用于部

分市场的认证要求。

安全性

安全定义

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内

容。

警告：当不遵守手册中的说明可能会给操作

员或周围人员带来伤害或死亡风险时，会使

用此标志。

小心：当不遵守手册中的说明可能会对产

品、其他材料或附近区域造成损坏时，会使

用此标志。

注意：用于提供特定状况下所需的更多信息。

一般安全须知

警告：请在使用本产品前阅读下面的警告说

明。

• 在使用绿篱剪时，疏忽或使用不当均有可能造成严重

或致命伤害。阅读并且理解本《操作手册》的内容极

其重要。

• 本产品在操作期间会产生电磁场。电磁场在某些情况

下会干扰有源或无源医疗植入体。为了减少严重或致

命性伤害风险，我们建议使用医疗植入体的人员在操

作本产品之前事先咨询其医生及医疗植入体制造商。

• 血液循环不佳的人受到过度振动时，可能会导致循环

系统或神经伤害。如果您因过度振动而引起以下症

状，请自行就医。例如：麻痹、感觉麻木、发痒、刺

痛、痛楚、体力缺乏、肤色或身体状况发生变化。这

些症状通常出现在手指、双手或手腕上。低温情况

下，这种危险会增加。

• 当您遇到任何情况，不知如何继续时，请咨询专家。

与您的经销商或保养厂联系。避免任何超出您能力范

围的使用。

•切记，操作人员有责任避免其他人及其财产遭受意外

或危险。

• 在事先未确保其他人了解说明书的内容前，禁止其使

用本产品。

•切勿允许儿童使用或靠近本产品。由于本产品配备加

载弹簧的停止停止开关，慢速在启动器把手上施力即

可启动，有时甚至连儿童也有足够大的力气启动本产

品。这就有可能造成严重的人员伤亡。因此，产品在

没有严密监督的情况下要拔掉火花塞线帽。

•将本产品存放在儿童触及不到的位置。

• 感到疲劳时，或者在饮酒或曾服用可能会影响视力、

判断力或协调能力的药物后，请勿操作本产品。

• 禁止使用有故障的产品。按照本说明书中的说明进行

检查、维护和保养。部分维护和保养措施必须由受过

培训并有相应资质的专家进行。请参阅《维护》篇的

说明。

•切勿使用曾对原规格进行任何改动的本产品。

操作安全须知

警告：请在使用本产品前阅读下面的警告说

明。

•切勿在极端天气条件下使用本产品，如严寒、酷热和/

或潮湿气候条件下。

• 有缺陷的锯片会增加发生事故的风险。

• 在作业时，请确保 15 米 / 50 英尺范围之内无人靠

近。

• 观察您的周围，确保不存在人或动物接触切割设备的

风险。

• 检查作业区。清除所有可能飞出的物体。

•确保您的工作位置安全、稳定。

• 禁止在马达运行时使本产品处于无人看管状态。

•确保在发动机运转期间，手脚不要靠近切割装置。

• 如果在作业时有任何东西卡在锯片上，请关闭引擎，

待其完全停止后再清理锯片。断开 HT 导线与火花塞

的连接。请参阅

检查刀片在第 13 页上

。

• 在发动机关闭之后，在切割装置完全停止之前，手脚

不要靠近切割装置。

• 在切割时，请注意树枝条可能飞出。

• 戴有听觉保护设备时，请留意警告信号或呼喊声。一

旦引擎停机，便取下听觉保护设备。

•切勿在梯子、凳子或其他没有完全固定的高处位置进

行作业。

• 务必用双手握住本产品。将本产品握在身体的前方。

• 如果碰撞到任何异物或者发生振动，请立即关闭本产

品。断开 HT 导线与火花塞的连接。检查并确保本产

品未受损。维修所有受损部分。

•确保火花塞线帽和点火器导线未受损，以免出现电击

风险。

• 检查并确认所有螺母和螺丝都已上紧。

•确保正确润滑齿轮箱。请参阅

润滑齿轮箱在第 12

页上

。

• 在使用本产品过程中，齿轮箱的温度会非常高。切勿

触摸齿轮箱，以防烫伤。

4938 - 001 - 18.03.2019

• 启动前必须安装好所有的盖子和防护罩。

• 不使用本产品时，必须将运输保护装置始终安装到切

割装置上。

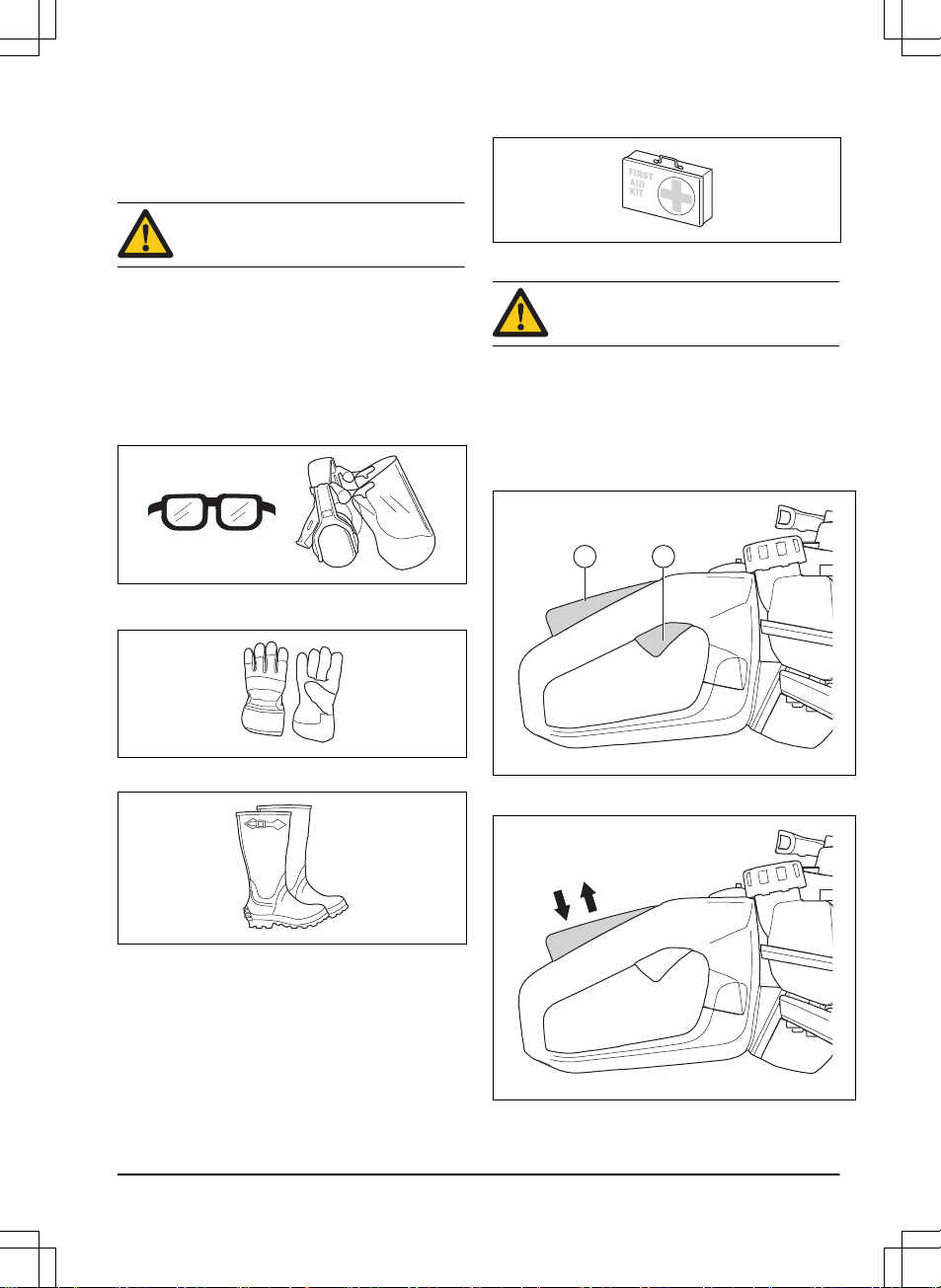

个人防护装备

警告：请在使用本产品前阅读下面的警告说

明。

• 操作产品时务必使用获得批准的个人防护装备。个人

防护装备不能完全避免受伤，但当意外发生时，可降

低伤害程度。请经销商协助您选择正确的防护装备。

• 使用获得批准的听觉保护设备，尽量降低噪音。长期

接触噪音可能会导致永久性听力损伤。

• 请使用获得批准的眼部保护装备。如果佩戴面罩，必

须同时佩戴获得批准的护目镜。在美国，经批准的护

目镜必须符合 ANSI Z87.1 标准；在欧盟国家/地区，

必须符合 EN 166 标准。

• 必要时戴上手套，例如在安装、检查或清洁切割设备

时。

•穿上坚固的防滑靴或防滑鞋。

•穿着高强度纤维制成的衣物。务必穿着结实的长裤和

长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。

切勿佩戴珠宝、穿着短裤、凉鞋或光脚。确保头发安

全地挽在肩部以上。

•确保急救箱触手可及。

产品上的安全装置

警告：请在使用本产品前阅读下面的警告说

明。

•切勿在安全装置有故障的情况下使用产品。

•定期检查安全装置。如果安全装置有故障，请联系您

的 Husqvarna 保养厂。

检查油门扳机锁 522HD60S

1. 确保油门扳机锁 (A) 和油门扳机 (B) 活动自如，且复

位弹簧工作正常。

A B

2. 按下油门扳机锁，并确保松开手后其会返回至初始位

置。

938 - 001 - 18.03.2019 5

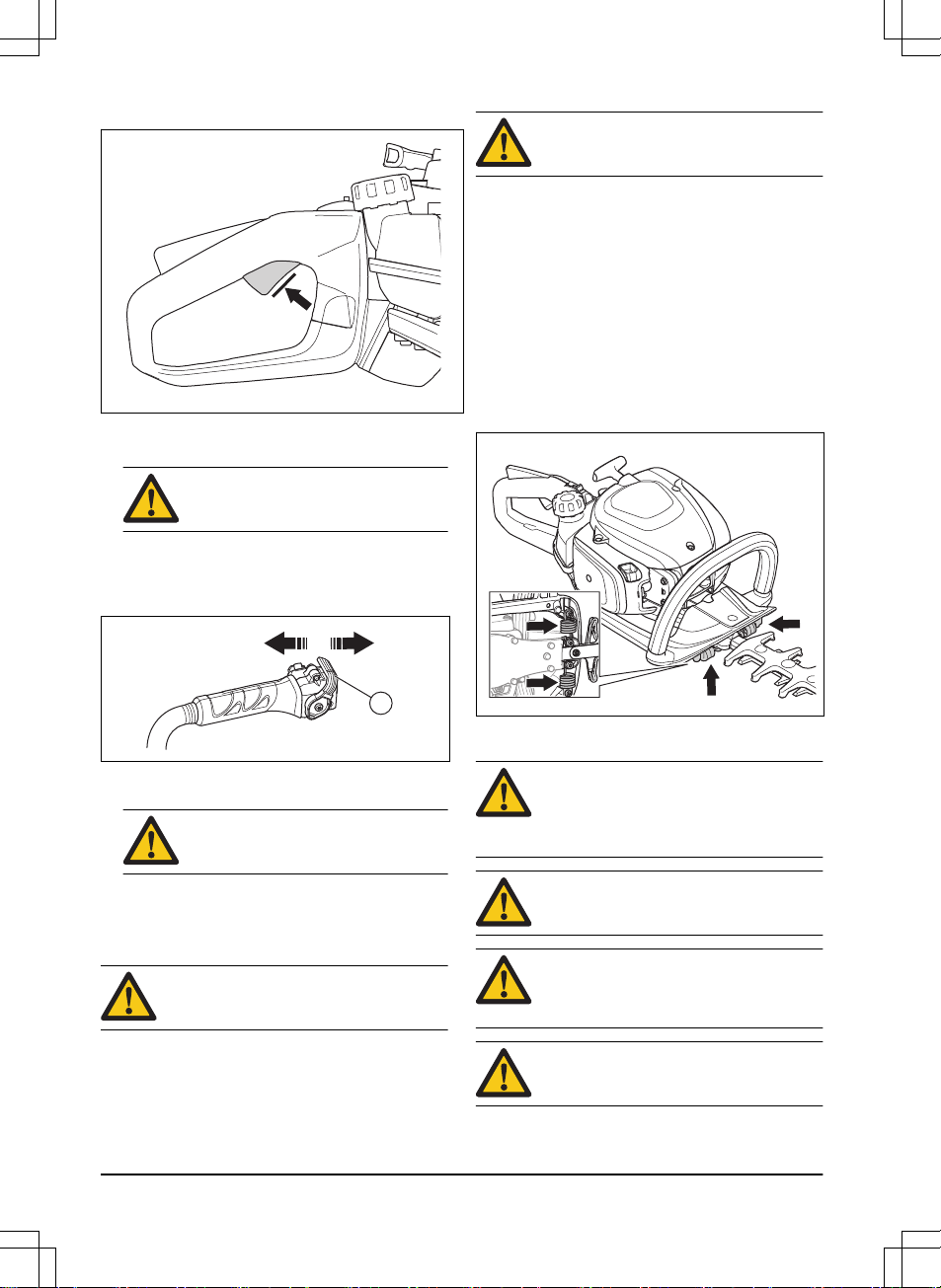

3. 确保在松开油门扳机锁后油门扳机锁止在怠速位置。

4. 启动本产品，并全开油门。

5. 松开油门扳机，确保锯片停止转动并保持静止。

警告：如果油门扳机处于怠速位置而锯

片仍然运转，则必须调整化油器的怠速。

请参阅

调整怠速在第 11 页上

。

检查油门杆 522HS75S

1. 启动引擎。

2. 向前移动油门杆 (A)，全开油门。

3. 移动油门杆至怠速位置，确保锯片停止转动并保持静

止。

警告：如果油门扳机处于怠速位置而锯

片仍然运转，则必须调整化油器的怠速。

请参阅

调整怠速在第 11 页上

。

检查停止开关 522HD60S

1. 启动引擎。

2. 将停止开关推至停止位置，确保引擎停止。

警告：停止开关将自动返回至起动位置。为

防止意外启动，在组装或维护本产品时，请

从火花塞上拆下火花塞线帽。

检查停止按钮 522HS75S

1. 启动引擎。

2. 推动停止按钮，确保引擎停止。

警告：停止按钮将自动返回至起动位置。为

防止意外启动，在组装或维护本产品时，请

从火花塞上拆下火花塞线帽。

检查护手板

护手板用于防止锯片造成人身伤害。

1. 停止引擎。

2. 确保护手板正确安装。

3. 检查护手板是否损坏。

检查防振系统 522HD60S

防振系统可降低手柄中的振动。防振装置在产品本体和手

柄装置之间起到分隔作用。

1. 目视检查是否存在变形和损坏。

2. 确保防振装置已正确安装。

检查消音器

警告：切勿在未配备消音器或消音器有故障

的情况下操作产品。有故障的消音器会增加

噪音级和失火危险。切勿在未配备火花挡网

或火花挡网已损坏的情况下使用本产品。如

果火花挡网损坏，必须进行更换。

警告：消音器在操作期间和操作后，以及在

怠速时会变得非常烫。

小心：如果火花挡网经常堵塞，这表明尾气

净化器的性能已降低。请咨询您的保养经销

商以检查消音器。火花挡网堵塞会导致产品

过热，从而损坏汽缸和活塞。

警告：消音器的内表面包含可致癌的化学物

质。如果消音器已损坏，请注意不要触碰这

些物质。

6938 - 001 - 18.03.2019

消音器用于最大程度降低噪音，并将废气浓烟导离操作人

员。带尾气净化器的消音器可减少有害的废气浓烟。

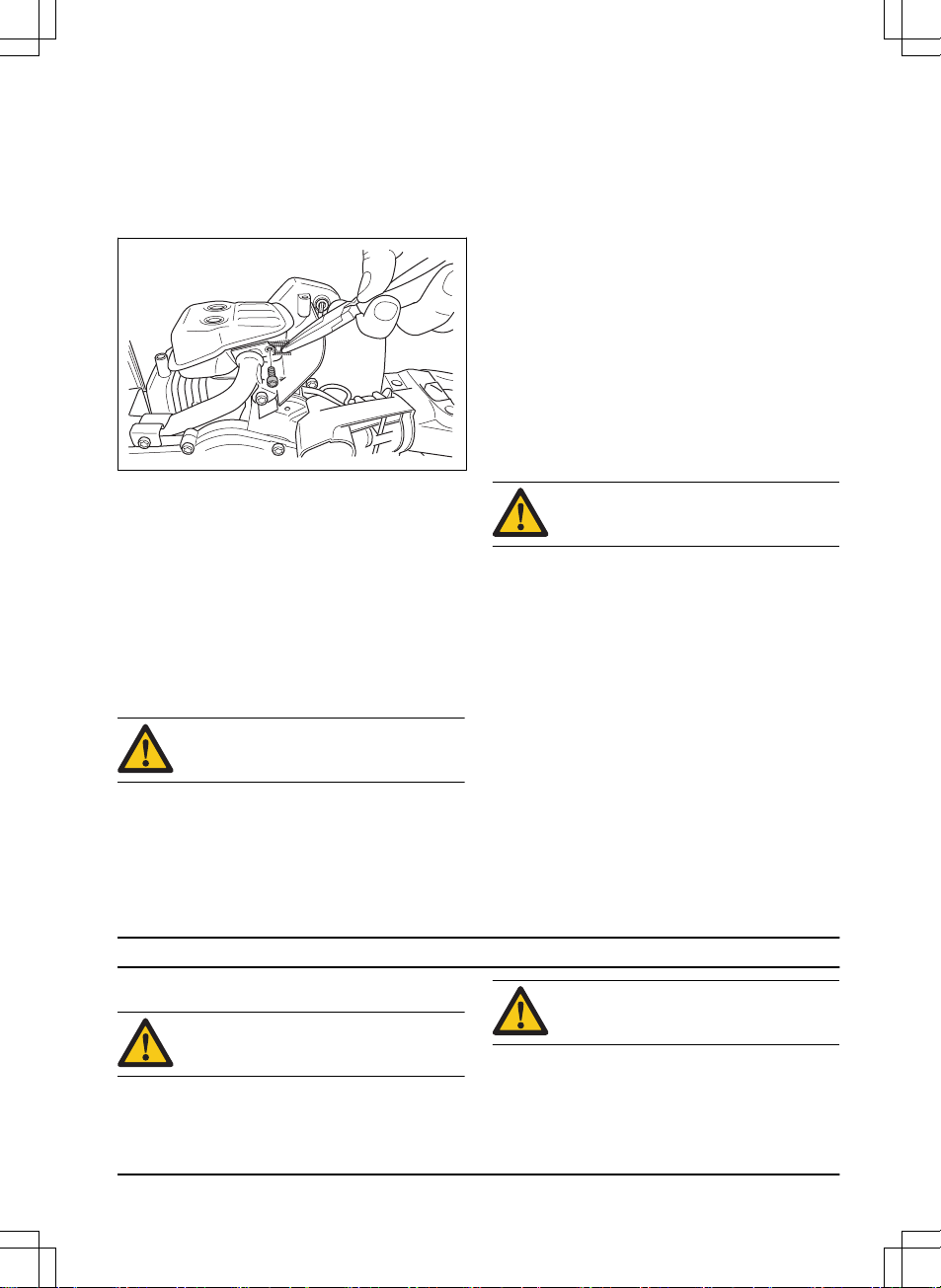

1. 停止引擎。

2. 目视检查是否存在损坏和变形。

3. 确保消音器已正确安装在本产品上。

4. 用钢丝刷清洁火花消除丝网。

检查锯片和锯片防护罩

锯片外部结构具有与锯片防护罩相同的功能。锯片防护罩

用于防止割伤。

1. 关闭引擎，确保锯片停止转动。

2. 拆下火花塞上的火花塞线帽。

3. 戴上保护手套。

4. 确保锯片和锯片防护罩未损坏或弯曲。如果锯片损坏

或弯曲，或锯片防护罩已损坏，请务必进行更换。

5. 请确保用于固定锯片和锯片防护罩的螺丝已拧紧。

燃油安全须知

警告：请在使用本产品前阅读下面的警告说

明。

• 如果产品上沾染燃油或引擎机油，切勿启动产品。去

除多余的燃油/机油，使产品保持干燥。

• 如果燃油溅到衣物上，请立即更换衣物。

•切勿使身体沾染上燃油，否则可能会导致伤害。如果

燃油溅到身上，必须使用肥皂和水洗净。

• 如果引擎发生泄漏，切勿启动产品。定期检查引擎是

否有泄漏。

• 请小心处理燃油。燃油易燃，油烟具有爆炸性，并且

可能导致伤害或死亡。

•切勿吸入油烟，它可能导致伤害。确保充分通风。

•切勿在燃油或引擎附近吸烟。

•切勿在燃油或引擎附近放置高温物体。

•切勿在引擎运转期间添加燃油。

•确保重新加注燃油之前，引擎处于冷却状态。

• 重新加注燃油之前，缓缓打开燃油箱盖，并小心释放

压力。

•切勿在室内为引擎添加燃油。通风不充分情况下，可

能由于窒息性气体或一氧化碳的原因而导致伤害或死

亡。

•完全拧紧燃油箱盖。如果燃油箱盖没有拧紧，则有失

火的风险。

• 启动之前，将产品从加油位置移开至少 3 米 / 10 英

尺。

• 请勿将燃油箱完全加满油。热量会使燃油膨胀。为燃

油箱顶部保留一定的空间。

维护安全须知

警告：请在使用本产品前阅读下面的警告说

明。

•停止引擎，确保切割设备停止运行。在进行维护之

前，让产品冷却下来。

• 在进行维护之前，断开火花塞线帽。

• 发动机排出的废气含有一氧化碳，这是一种极危险的

无味有毒气体，可能导致死亡。切勿在室内或密闭空

间中运行本产品。

•引擎排出的废气温度很高，并可能带有火花。切勿在

室内或易燃材料附近运行本产品。

• 未经制造商批准加装附件或改动产品可能导致严重的

伤害或死亡。切勿改动本产品。必须使用原厂零件。

• 如未正确和定期地进行维护，会增加伤害风险和产品

损坏风险。

• 只能进行本说明书所建议的维护工作。由经过批准的

Husqvarna 保养厂执行所有其他保养工作。

• 由经过批准的 Husqvarna 保养厂定期对产品进行保

养。

• 更换已经损坏、磨损或破损的零件。

操作

引言

警告：请先仔细阅读并充分理解安全须知章

节，再使用产品。

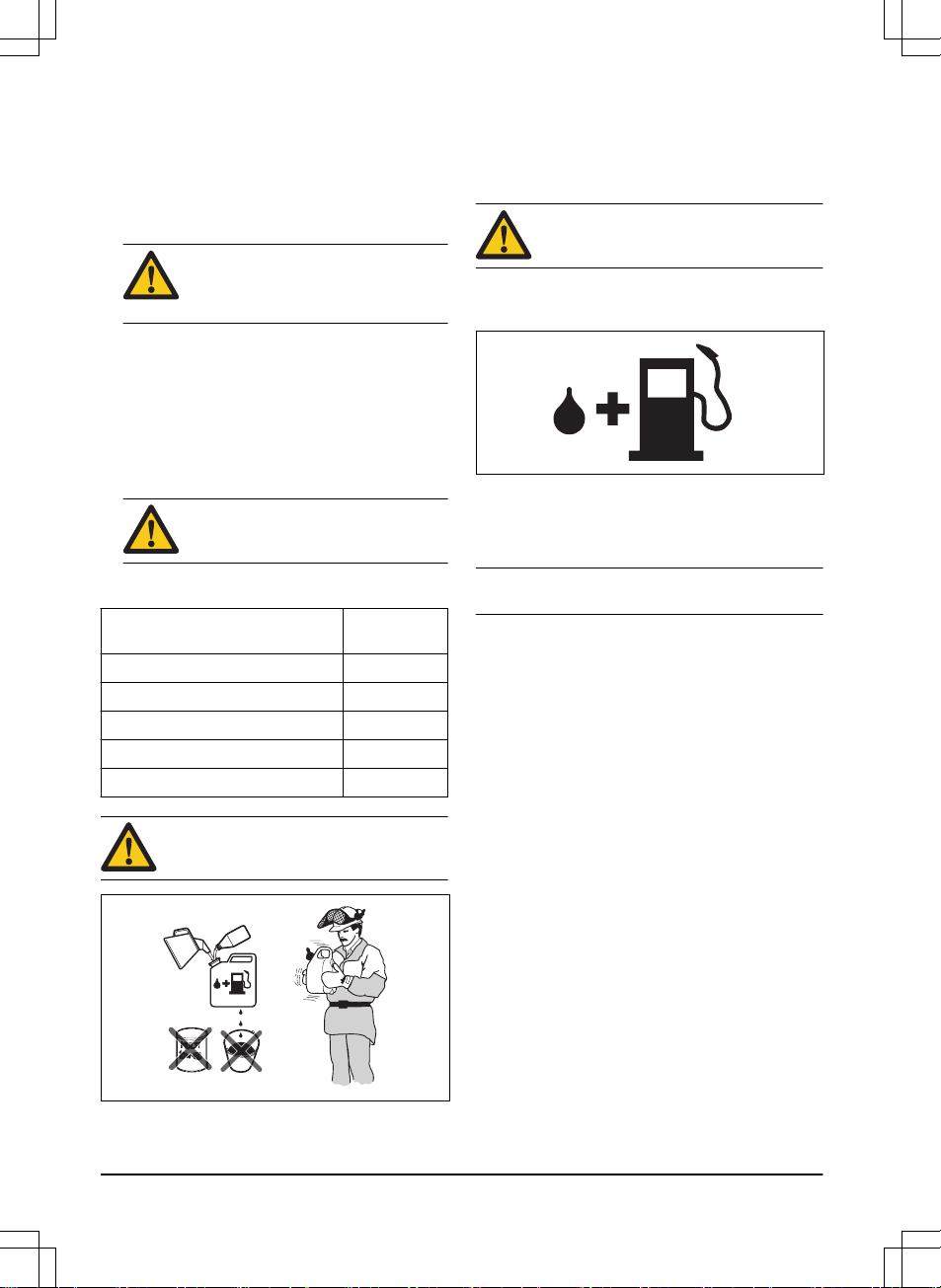

燃油

本产品配备一个二冲程引擎。

小心：燃油类型不正确会导致引擎损坏。使

用汽油和二冲程引擎机油组成的混合燃油。

预混合燃油

• 使用优质 Husqvarna 预混合烷基化燃油，以获得最佳

性能和延长引擎寿命。与普通燃油相比，这种燃油中

所含的有害化学物质更少，可以减少有害废气的排

938 - 001 - 18.03.2019 7

放。这种燃料燃烧后残留物质数量更低，可保持引擎

部件更加清洁。

混合燃油

汽油

• 使用乙醇含量最大为 10% 的优质无铅汽油。

小心：切勿使用辛烷值低于 90 RON/87

AKI 的汽油。使用辛烷值更低的燃油会导

致引擎出现爆震现象，这会导致引擎损

坏。

•建议使用辛烷值更高的汽油，以实现连续高转速作

业，

二冲程机油

• 为获得最佳结果和性能，请使用 Husqvarna 二冲程机

油。

• 如果无法获得 Husqvarna 二冲程机油，请使用风冷式

引擎专用的优质二冲程机油。请联系保养代理商以选

择正确的机油。

小心：切勿使用水冷式舷外引擎专用的

二冲程机油，即所谓的舷外机油。切勿使

用四冲程引擎专用的机油。

混合汽油和二冲程机油

汽油，升二冲程机油，

升

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

小心：混合少量燃油时，微小误差也会显著

影响混合物的比例。小心测量机油量，确保

获得正确的混合燃油。

1. 向干净的燃油容器中加注一半的汽油。

2. 加入全部机油。

3. 摇匀混合燃油。

4. 接着向容器中加入另一半汽油。

5. 小心摇匀混合燃油。

小心：切勿一次混合超过一个月的燃油。

加注燃油箱

1. 将燃油箱盖四周清理干净。

2. 摇晃容器，确保燃油充分混合。

3. 正确地拧紧燃油箱盖。

4. 将产品移离加油区和加油站至少 3 m/10 ft 之后才可启

动。

注意：要查看燃油箱在产品上的位置，请参阅

产品概览

522HD60S 在第 2 页上

。

安装锯片尖端保护装置 522HD60S

1. 取下锯片尖端上的螺母和螺栓。

2. 在锯片尖端上安装锯片尖端保护装置。

3. 安装螺栓，并拧紧至 7 Nm。

4. 安装螺母，并拧紧至 5 Nm。

安装截叶器和锯片尖端保护装置

522HS75S

1. 取下锯片螺栓上的 8 颗外螺母。

2. 将截叶器放在 8 颗螺栓上。请参阅

产品概览

522HS75S 在第 3 页上

，以查看截叶器在产品上的位

置。

3. 将锯片尖端保护装置放在锯片尖端的 2 个螺栓上。

4. 将 8 颗螺母安装到螺栓上。

5. 将螺母拧紧至 7 Nm。

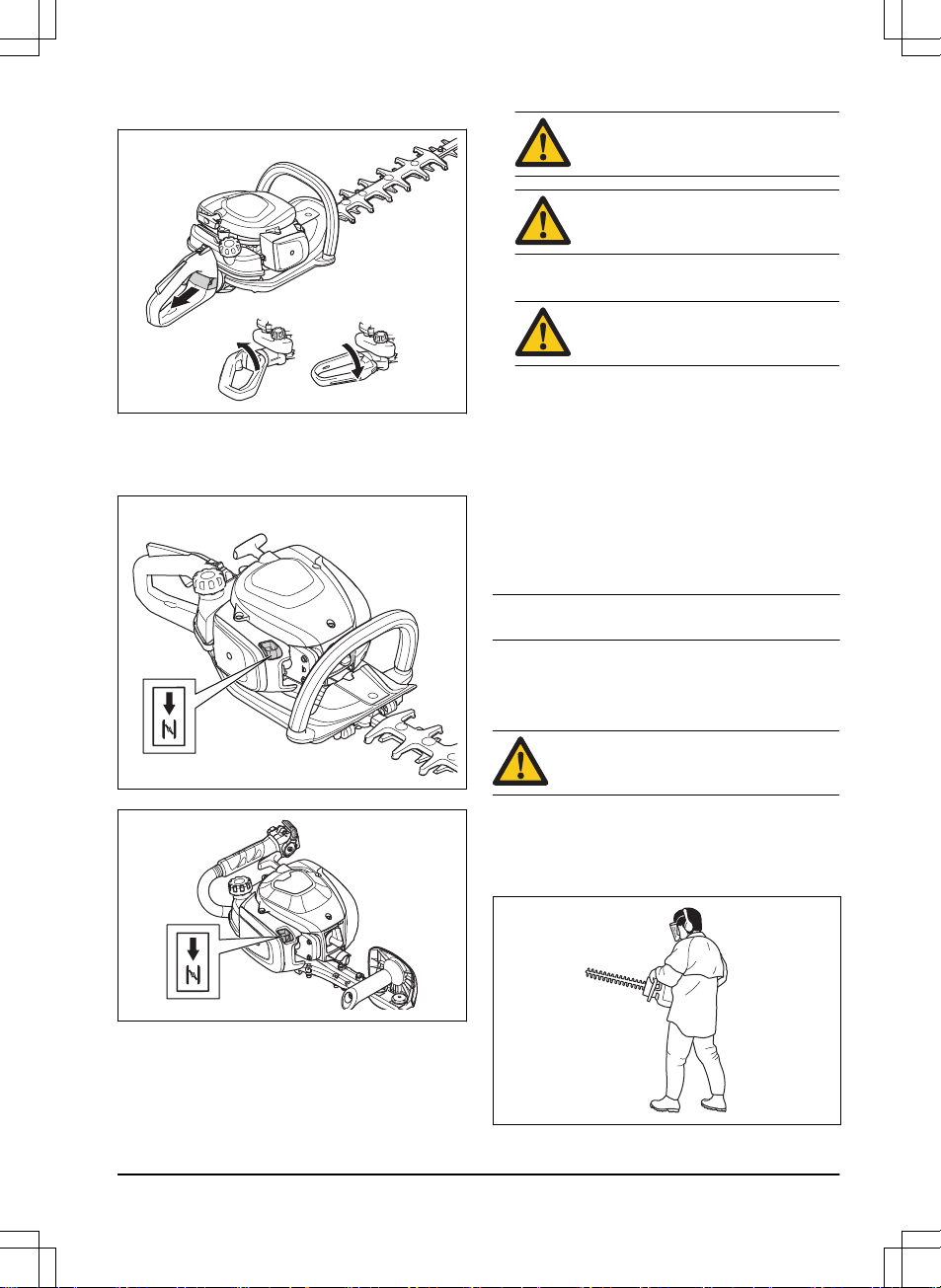

调节手柄 522HD60S

后手柄可调整到 3 个位置。

8938 - 001 - 18.03.2019

•松开手柄锁并转动手柄。

在冷引擎情况下启动产品

1. 将风门拉到阻塞位置。

a) 适用于型号 522HD60S：

b) 适用于型号 522HS75S：

2. 按动注油泵球囊大约 6 次，直至燃油开始注入球囊

中。不必注满注油泵球囊。

3. 用左手将产品机体按在地上。切勿踩踏产品。

4. 用右手缓缓拉动启动绳把手，直至感觉到一些阻力，

然后快速用力拉动启动绳把手。

警告：切勿将启动绳绕在手上。

小心：切勿完全拉出启动绳，切勿放开

启动绳把手。

5. 继续拉动启动绳把手，直至引擎点火，然后将风门推

到其初始位置。

警告：如果引擎启动，锯片会转动。

6. 继续拉动启动绳把手，直到引擎启动。

7. 按下并释放油门扳机 / 移动油门杆，将引擎设置为怠

速。

8. 逐渐推动油门扳机 / 油门杆，以增加引擎转速。

9. 确保引擎平稳运行。

在热引擎情况下启动产品

1. 用左手将产品机体按在地上。切勿踩踏产品。

2. 用右手缓缓拉动启动绳把手，直至感觉到一些阻力，

然后快速用力拉动启动绳把手。继续拉，直至引擎启

动。

注意：有关如何启动产品的详细信息，请参阅

在冷引擎

情况下启动产品在第 9 页上

。

关停产品

• 522HS75S：按下停止按钮。

• 522HD60S：将停止开关移至停止位置。

小心：停止按钮 / 停止开关自动返回至起动

位置。

操作本产品

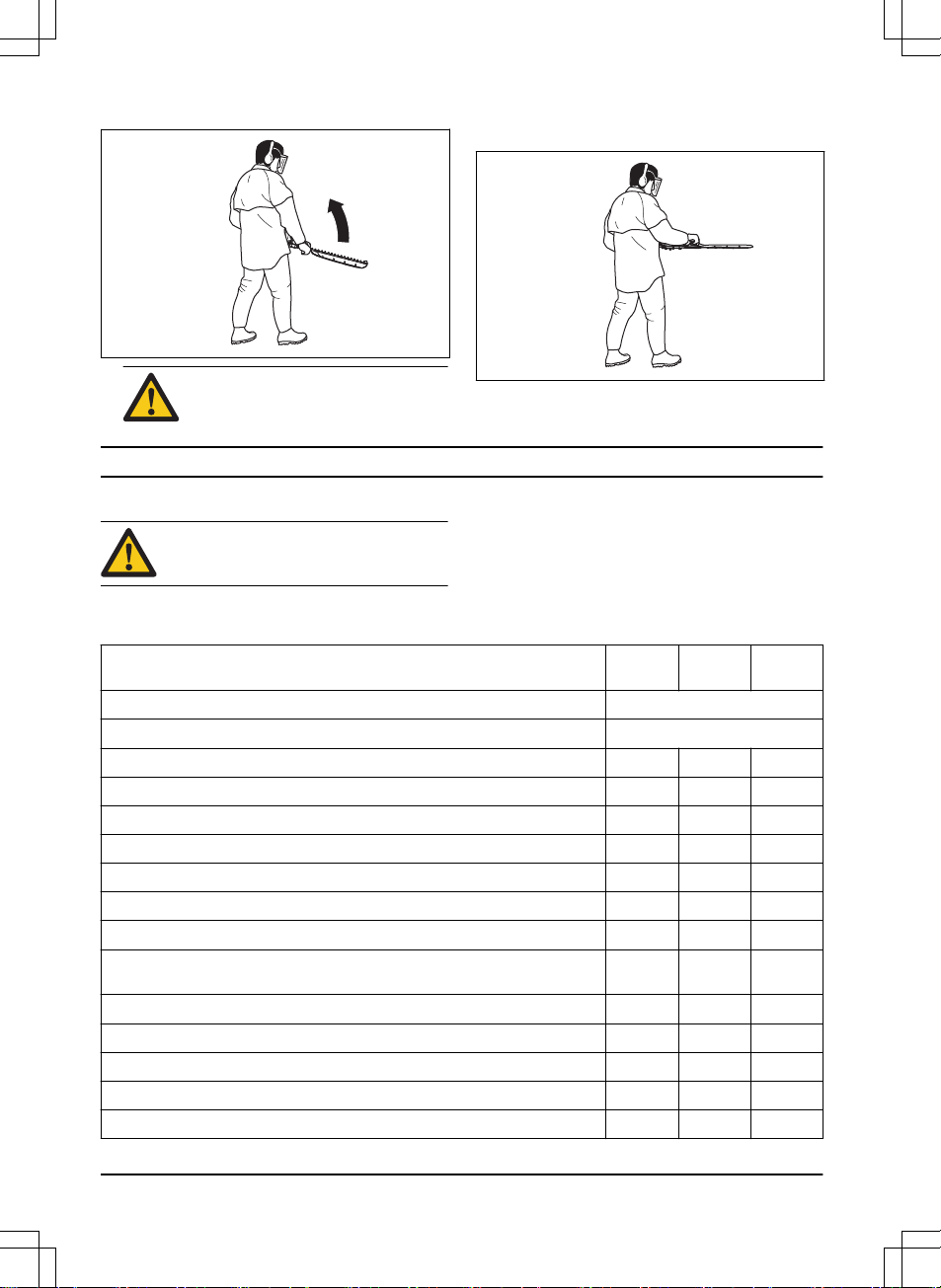

1. 当您切割绿篱侧边时，从靠近地面的位置开始，沿绿

篱向上移动产品。确保本产品机体不接触绿篱。

a) 适用于型号 522HD60S：

938 - 001 - 18.03.2019 9

b) 适用于型号 522HS75S：

警告：确保切割设备的前部不接触地

面。

2. 调整速度以便与工作负载相符。

3. 靠近身体握住产品，以保持稳定的工作姿势。

4. 请多加小心，并缓慢操作本产品。

维护

引言

警告：请仔细阅读和充分理解安全须知章节

的内容，再对产品执行维护作业。

维护时间表

维护操作前 40 小时

后

100 小时

后

清洁外部表面。操作后。

清除消音器、排气管和引擎上的树叶、污垢和多余的润滑剂。操作后。

确保切割锯片在怠速时不会移动。 X

检查停止开关，请参阅

检查停止按钮 522HS75S 在第 6 页上

。 X

检查切割锯片和切割锯片防护罩是否有损坏和裂纹。如有损坏，请予以更换。 X

检查护手板是否有损坏和裂纹。如有损坏，请予以更换。 X

检查油门扳机锁和油门扳机，请参阅

检查油门扳机锁 522HD60S 在第 5 页上

。 X

检查引擎、燃油箱和燃油管是否泄漏。 X

拧紧螺母和螺丝。 X

检查燃油滤清器上是否有污物，油管是否有裂痕和其它破损现象。必要时进行更

换。 X

检查启动器和启动绳是否损坏。 X

清洁空气滤清器。必要时进行更换。 X

检查减震装置是否存在损坏和裂纹。仅适用于型号 522HD60S。 X

检查火花塞，请参阅

检查火花塞在第 12 页上

。 X

清洗冷却系统。 X

10 938 - 001 - 18.03.2019

Autres manuels pour 522HD60S

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Husqvarna Tondeuse

Husqvarna

Husqvarna 325HDA55X-Series, 325HE3X-Series, 325HE4X-Series,... Manuel utilisateur

Husqvarna

Husqvarna 535LS Manuel utilisateur

Husqvarna

Husqvarna 322iHD60 Manuel utilisateur

Husqvarna

Husqvarna 327LDX-series Manuel utilisateur

Husqvarna

Husqvarna 325 L XT-Series Manuel utilisateur

Husqvarna

Husqvarna 326E X-series Manuel utilisateur

Husqvarna

Husqvarna 545RXT AutoTune Manuel utilisateur

Husqvarna

Husqvarna 128C Manuel utilisateur

Husqvarna

Husqvarna HVT40 Manuel utilisateur

Husqvarna

Husqvarna 525LK Manuel utilisateur

Husqvarna

Husqvarna BC2235 Manuel utilisateur

Husqvarna

Husqvarna 327LDX Series Manuel utilisateur

Husqvarna

Husqvarna 522HS75S Manuel d'instructions

Husqvarna

Husqvarna 324L X-series Manuel utilisateur

Husqvarna

Husqvarna Aspire T28-P4A Manuel utilisateur

Husqvarna

Husqvarna 535RJ Manuel utilisateur

Husqvarna

Husqvarna 226HS75S Manuel utilisateur

Husqvarna

Husqvarna 522HD60S Manuel utilisateur

Husqvarna

Husqvarna HU625HWT Manuel utilisateur

Husqvarna

Husqvarna 124C Manuel utilisateur

Husqvarna

Husqvarna 525HF3S Manuel utilisateur

Husqvarna

Husqvarna 122ldx SERIES Manuel utilisateur

Husqvarna

Husqvarna 325HS75 X-series Manuel utilisateur

Husqvarna

Husqvarna 520iRX Manuel utilisateur

Manuels Tondeuse populaires d'autres marques

MTD

MTD HT 51 E Manuel utilisateur

McCulloch

McCulloch T22 LS Manuel utilisateur

COCKRAFT

COCKRAFT PRO HL36-S Manuel utilisateur

Grizzly

Grizzly CT 1800 Li Manuel utilisateur

Peco

Peco Z Trimmer ZT-3000 Manuel utilisateur

Solo

Solo 116 Manuel utilisateur

Stiga

Stiga ST 1200 Manuel utilisateur

Echo

Echo GT-225 - 10-09 Manuel utilisateur

RedMax

RedMax BT17 Manuel utilisateur

GreenWorks

GreenWorks STA806 Manuel utilisateur

Parkside

Parkside PHSL 900 A3 Manuel utilisateur

Gardeo

Gardeo PRO GPTHT2560 Manuel utilisateur

Park

Park DT-810870 Manuel utilisateur

Worx

Worx WG209 Manuel utilisateur

Gardenline

Gardenline 43671/HTKS26 Manuel utilisateur

Makita

Makita 3710 Manuel utilisateur

Champion

Champion 100683 Manuel utilisateur

Stihl

Stihl FS 311 Manuel utilisateur
