Husqvarna 122 LD X-series Mode d’emploi

Spare parts

Ersatzteile

Pièces détachées

Reserve onderdelen

Repuestos

Reservdelar

IPL, 122 LD, 2011-04

122LD

HIPL2011_29

4

3

2

1

5

6

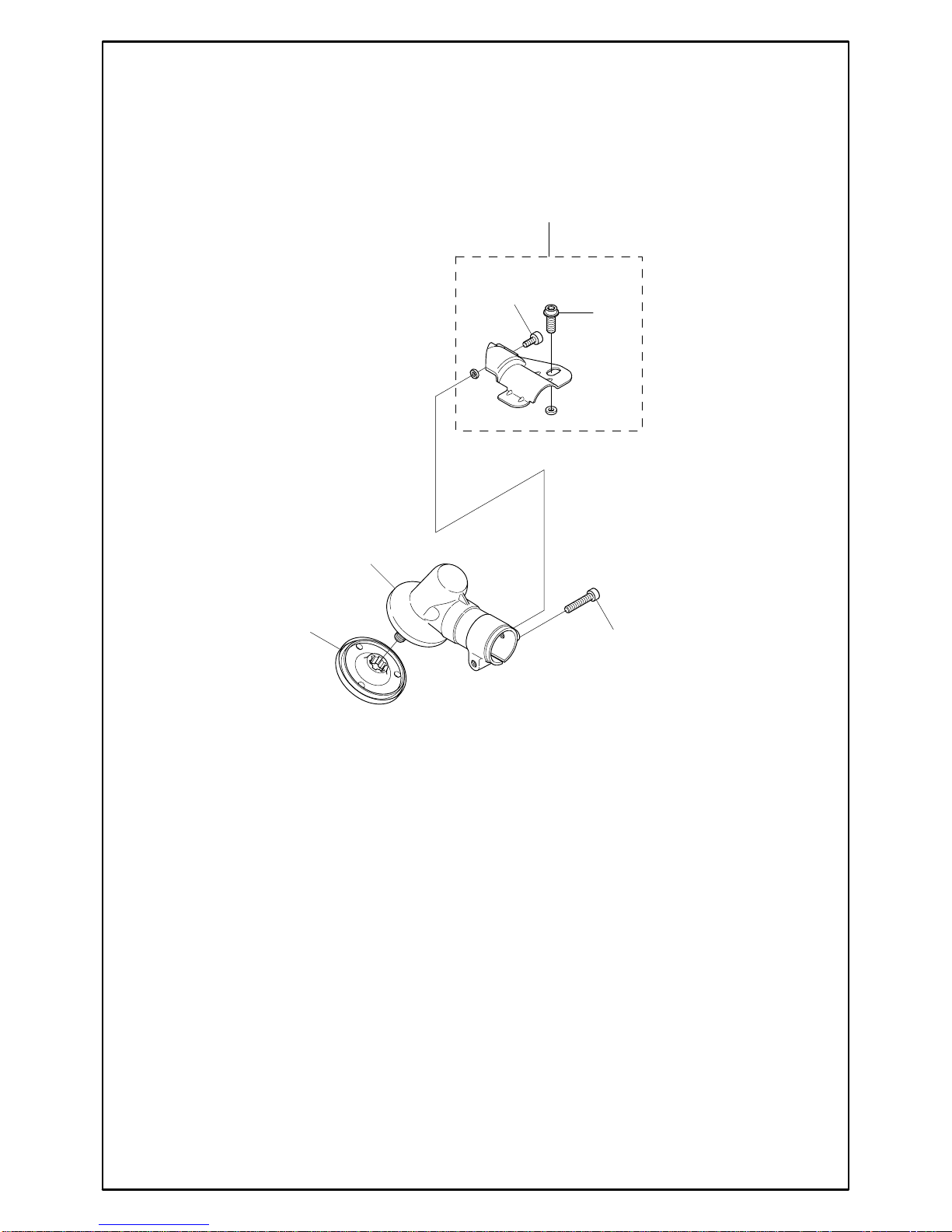

A122LD

BEVEL GEAR

raegleveBDL221AegaP

Position Article Quantity Notes Kit

1 530 09 62-95 1

2 537 23 49-01 1

3 530 01 60-14 1

4 575 72 57-01 1 4110-91572255 4110-95477756

7

11

12

13

14

9

5

4

2

1

10

8

6

3

3

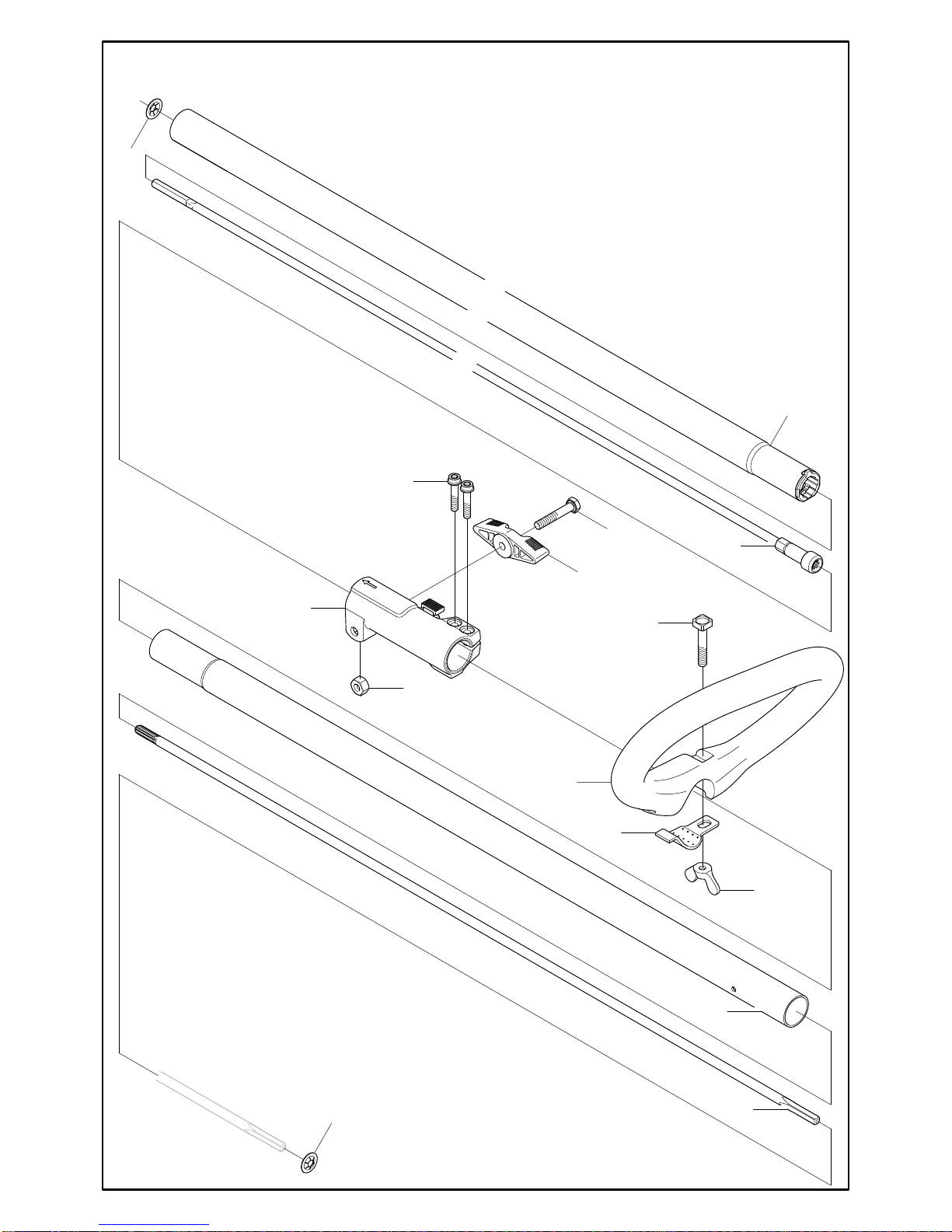

B122LD

SHAFT

tfahSDL221BegaP

Position Article Quantity Notes Kit

1 577 38 06-01 1

2 574 40 75-01 1

3 574 36 79-01 2

4 577 38 07-01 1

5 577 88 56-01 1

6 576 28 26-01 1

7 731 23 16-01 1

8 502 20 38-01 1

9 725 23 76-51 1

10 725 23 76-51 1

11 574 29 02-01 1

12 577 24 50-01 1

13 574 29 04-01 1

14 577 24 49-01 1

2

9

9

3

54

6

7

8

8

1

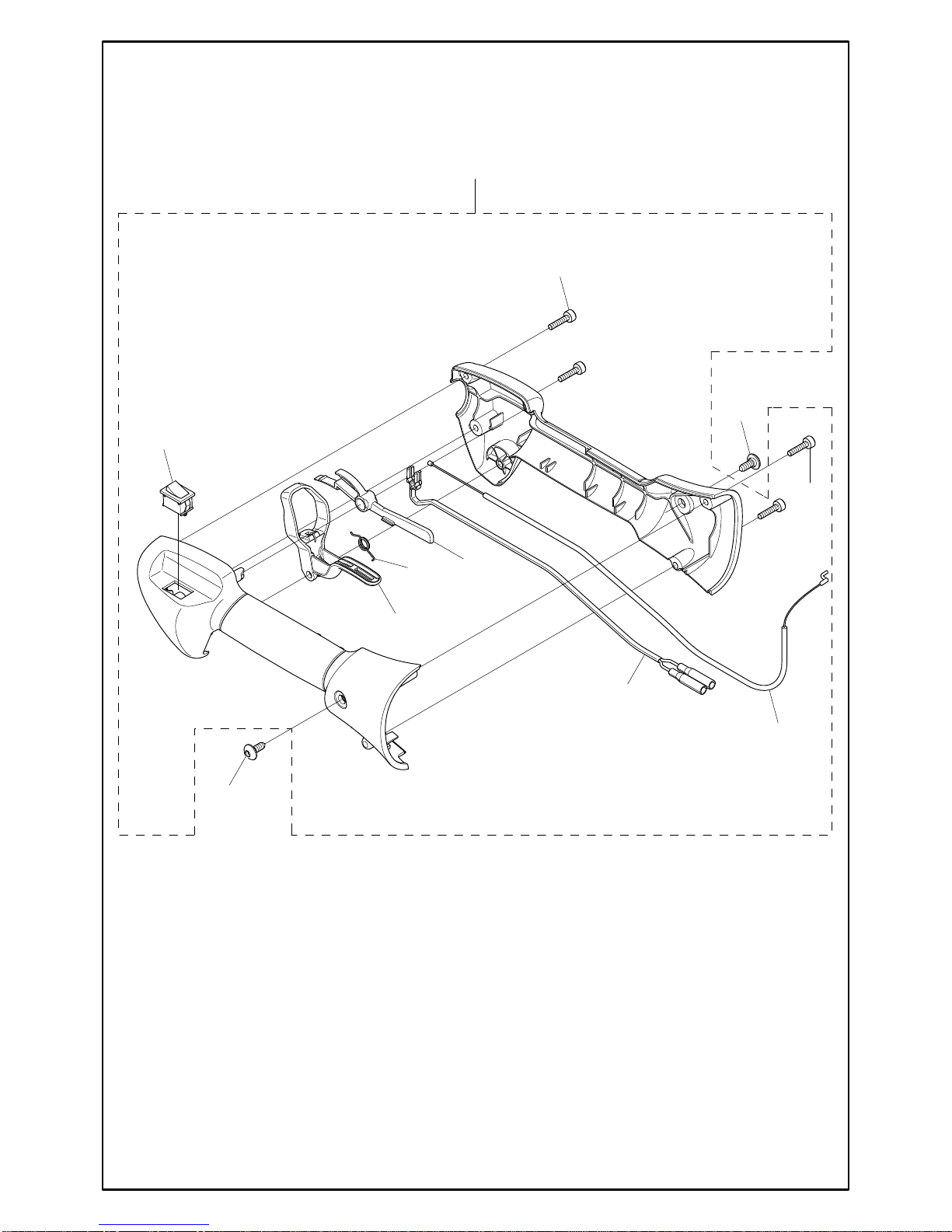

C122LD

THROTTLE CONTROLS

Page C 122LD Throttle controls

Position Article Quantity Notes Kit

1 574 19 30-01 1

2 575 31 58-01 1 1

3 574 19 25-01 1 1

4 574 19 24-01 1 1

5 576 85 17-01 1 1

6 574 48 90-01 1 1

7 574 48 88-03 1 1

8 574 44 40-01 4 1

9 503 96 13-01 2

9

8

7

5

1

2

10

11

3

6

4

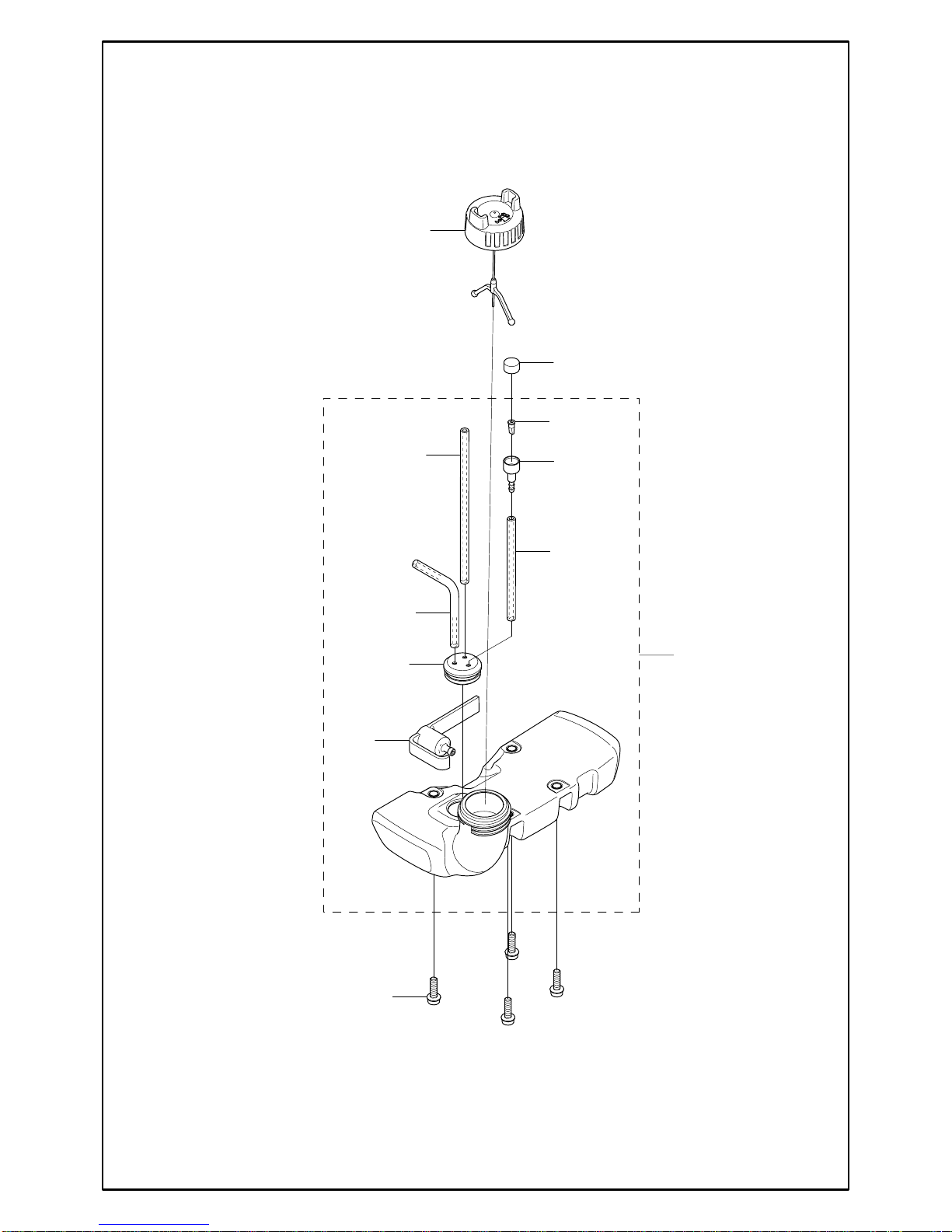

D122LD

FUEL TANK

Page D 122LD Fuel tank

Position Article Quantity Notes Kit

1 577 04 48-01 1

2 574 26 30-01 1 1

3 574 60 39-01 1 1

4 574 60 02-02 1 150mm 1

5 574 60 01-01 1 155mm 1

6 578 97 56-03 1 225mm 1

7 575 48 44-01 1 1

8 575 48 45-01 1 1

9 575 48 46-01 1

10 525 75 51-01 4

11 544 88 97-01 1

1

2

3

5

4

6

8

11

9

10

12

7

7

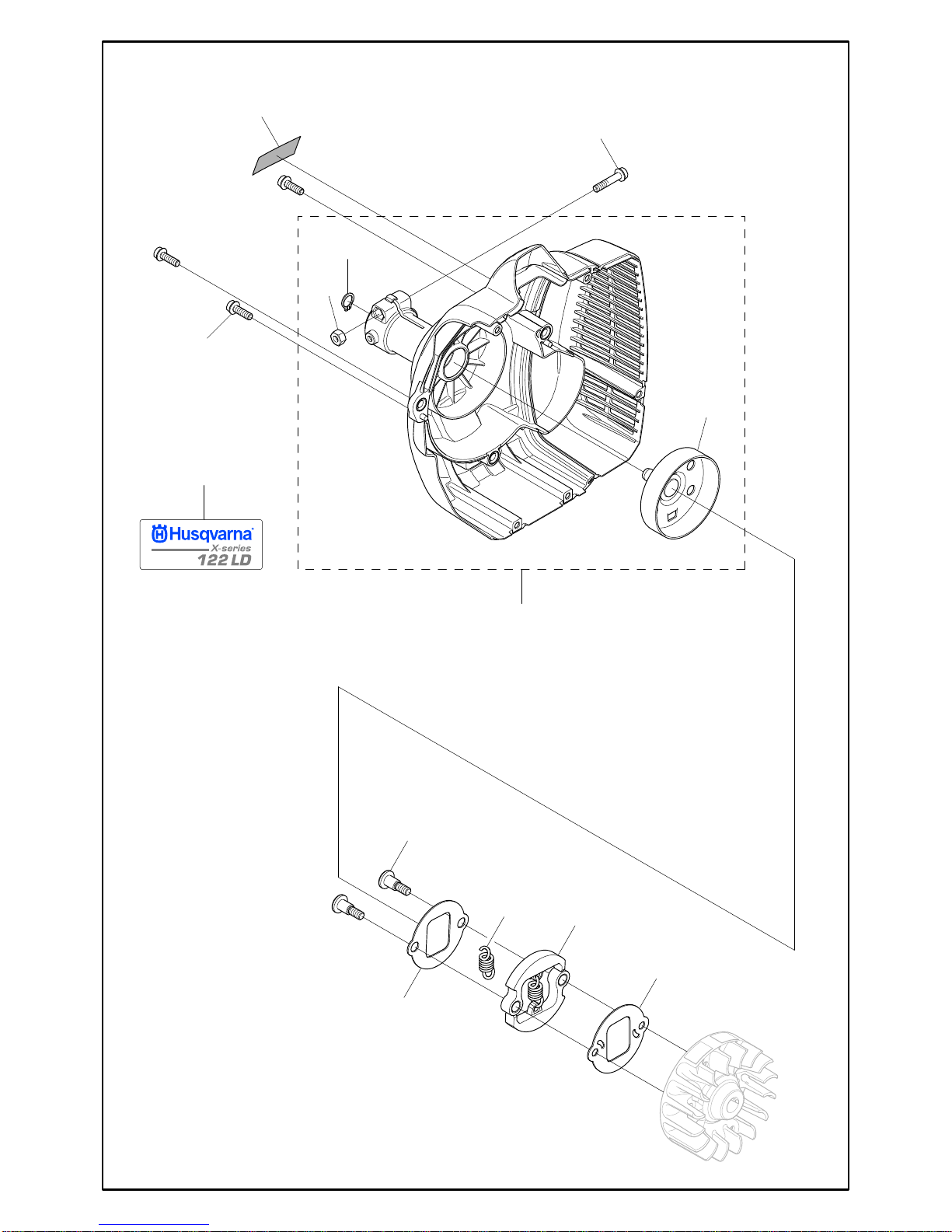

E122LD

CLUTCH
