Husqvarna AUTOMOWER 105 Manuel utilisateur

DE, Deutsch

(2-31)

FR, Français

(32-60)

IT, Italiano

(61-89)

EN, English

(90-117)

Bedienungsanweisung

Manuel d'utilisation

Manuale dell'operatore

Operator's manual

HUSQVARNA AUTOMOWER®

105/305/310/315/315X/420/430X/

440/450X

Lesen Sie die Bedienungsanweisung sorgfältig durch und

machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät

benutzen

Lisez attentivement le manuel d'utilisation et assurez-vous que

vous en comprenez le contenu avant d’utiliser la machine.

Prima di usare la macchina, leggere attentamente il manuale

dell'operatore e accertarsi di averne compreso il contenuto.

Read the operator's manual carefully and make sure that you

understand the instructions before you use the product.

Inhalt
1 Einleitung..........................................................2
2 Sicherheit..........................................................9
3 Installation...................................................... 12
4 Betrieb............................................................ 17
5 Wartung..........................................................19
6 Fehlerbehebung............................................. 21
7 Transport, Lagerung und Entsorgung.............22
8 Technische Angaben......................................23
9 Gewährleistung...............................................30
10 EG-Konformitätserklärung............................31
1 Einleitung
1.1 Einleitung
Seriennummer:
PIN-Code:
Die Seriennummer findet sich auf dem Typenschild und auf dem Karton des Geräts.
• Verwenden Sie die Seriennummer, um Ihr Gerät auf www.husqvarna.com zu registrieren.
1.2 Support
Wenden Sie sich an Ihren Husqvarna Servicehändler,
um Support für das Gerät zu erhalten.
1.2.1 Vollständige Bedienungsanleitung
Eine vollständige Bedienungsanleitung befindet sich in
der Automower® Connect App und auf der Husqvarna
Website www.husqvarna.com. Diese ist ausführlicher
und enthält weitere Informationen, z. B. Anweisungen
zur Installation, Wartung, Fehlerbehebung und
Menüstruktur.
1.2.2 Gerätebeschreibung
Hinweis: Husqvarna aktualisiert regelmäßig das
Erscheinungsbild und die Funktion der Geräte. Siehe
Support auf Seite 2
.
Das Gerät ist ein Mähroboter. Das Gerät ist
akkubetrieben und schneidet das Gras automatisch.
Das Aufsammeln des Grases ist nicht erforderlich.
Der Bediener legt die Betriebseinstellungen mit den
Tasten auf der Tastatur fest. Das Display zeigt die
ausgewählten und möglichen Betriebseinstellungen und
den Betriebsmodus des Geräts an.
Das Begrenzungskabel und das Leitkabel steuern die
Bewegungen des Geräts innerhalb des Arbeitsbereichs.
1.2.2.1 Automower® Connect
Automower® Connect ist eine mobile Anwendung, die
es ermöglicht, die Betriebseinstellungen per Fernzugriff
auszuwählen. Siehe
Konnektivität auf Seite 18
.
1.3 Kapazität
Die Größe der Fläche, die das Gerät bearbeiten kann,
hängt hauptsächlich vom Zustand der Messer sowie von
Grasart, Wachstum und Feuchtigkeit ab. Darüber hinaus
ist auch die Form des Gartens von entscheidender
Bedeutung. Wenn der Garten hauptsächlich aus einer
freien Rasenfläche besteht, kann das Gerät pro Stunde
mehr mähen, als wenn der Garten aus verschiedenen
kleinen Rasenflächen mit vielen Bäumen, Blumenbeeten
und Passagen besteht. Informationen zur
Arbeitskapazität finden Sie unter
Technische Angaben
auf Seite 23
.
Optimale Mähergebnisse werden erzielt, wenn das
Gerät das Gras bei trockenem Wetter mähen kann. Das
Gerät kann auch bei Regen mähen. Nasses Gras bleibt
jedoch leichter hängen. Außerdem steigt das Risiko,
dass das Gerät an steilen Hängen ins Rutschen kommt.
Die Klingen müssen für ein optimales Mähergebnis stets
in gutem Zustand sein. Um die Klingen solange wie
möglich scharf zu halten, ist es wichtig, dass sich keine
Äste, kleinen Steine oder anderen Gegenstände auf
dem Rasen befinden. Tauschen Sie die Klingen
regelmäßig aus. Siehe
Austausch der Klingen auf Seite
21
.
Einige Geräte haben aufgrund der maximalen Kapazität
des Geräts eine maximale Schneidezeit pro Tag. Die
Betriebszeit pro Tag, einschließlich Schneiden, Suchen
und Laden, beträgt etwa 13–14 h für Automower® 105,
9–10 h für Automower® 305 und 16–17 h für
Automower® 310.

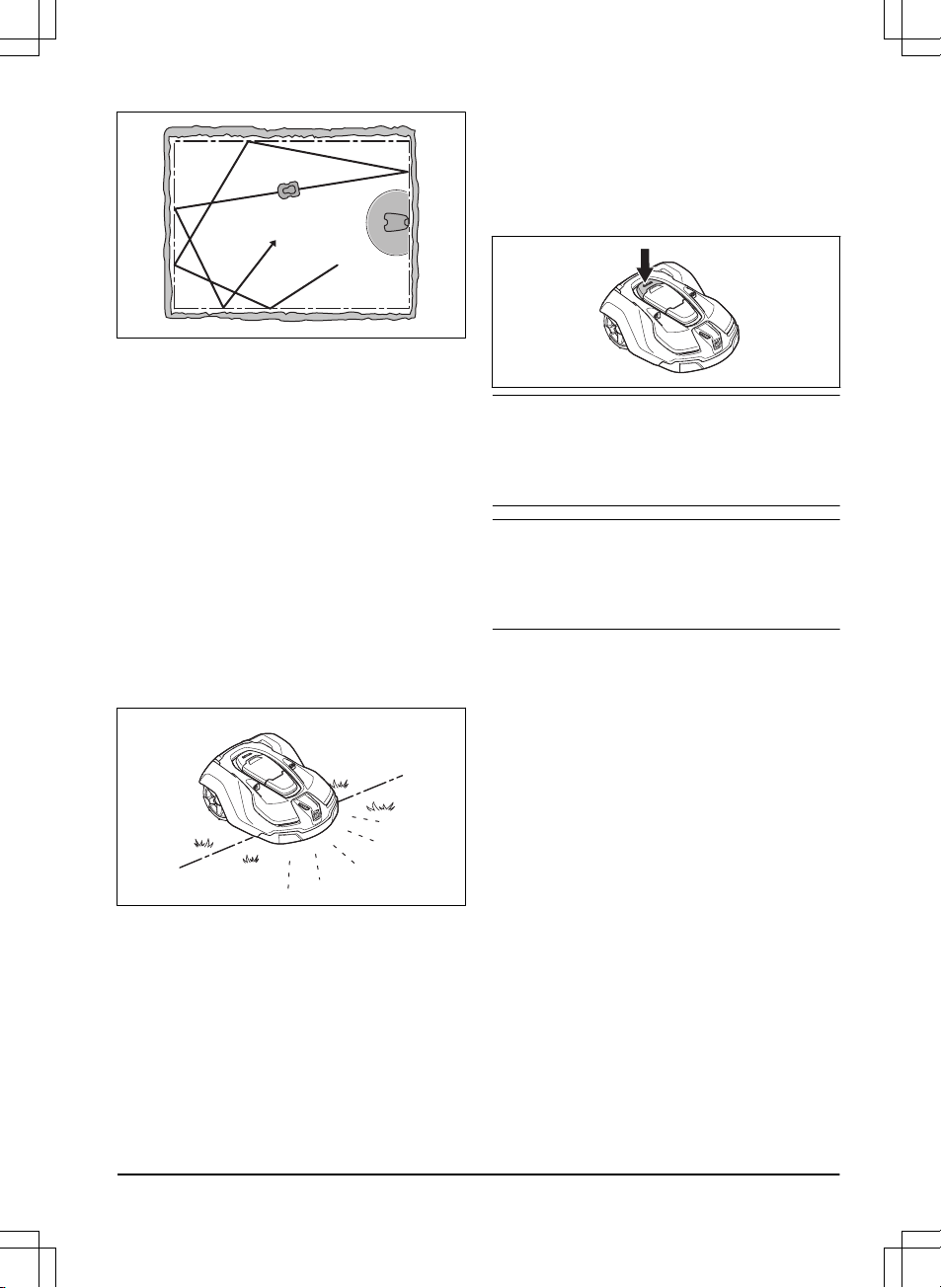

1.4 Bewegungsmuster
Das Bewegungsmuster des Geräts ist zufällig. Dies
bedeutet, dass der Rasen gleichmäßig ohne Mählinien
gemäht wird.
2 - Einleitung 1418 - 008 - 22.12.2020

1.5 Arbeitsmethode

Automower® 315X/430X/450X verwendet GPS-

unterstützte Navigation zum Mähen und beginnt an

einer Stelle im Garten, an der er längere Zeit nicht

gemäht hat. Bei den anderen Modellen müssen Sie

unter Umständen Fernstarteinstellungen festlegen, um

einen gleichmäßigen Rasenschnitt sicherzustellen;

weitere Informationen dazu finden Sie in der

vollständigen Bedienungsanleitung auf der Website von

Husqvarna.

Wenn das Gerät an ein Hindernis stößt oder sich dem

Begrenzungskabel nähert, dreht es um und schlägt eine

neue Richtung ein. Mittels Sensoren vorne und hinten

erkennt das Gerät, wenn es sich dem

Begrenzungskabel nähert. Die Vorderseite des Geräts

ragt vor dem Drehen immer etwas über das

Begrenzungskabel hinaus. Der Abstand kann geändert

werden, um der Installation, falls erforderlich, angepasst

zu werden.

Die Taste STOP oben auf dem Gerät dient

hauptsächlich dazu, es anzuhalten, wenn es in Betrieb

ist. Wenn die Taste STOP gedrückt wird, öffnet sich die

Abdeckung, unter der sich das Bedienfeld befindet. Die

Taste STOP bleibt eingerastet, bis die Abdeckung

wieder geschlossen wird. Dies dient zusammen mit der

Taste START als Startsperre.

Hinweis: Drücken Sie immer die Taste START,

bevor Sie die Abdeckung zum Starten des Geräts

schließen. Wenn die Taste START nicht gedrückt

wurde, ist ein Warnton zu hören und das Gerät startet

nicht.

Hinweis: Wenn das Gerät zum ersten Mal gestartet

wird, beginnt eine Startsequenz mit einer Reihe von

Grundeinstellungen, siehe

„Grundeinstellungen

vornehmen“

in der vollständigen Bedienungsanleitung

auf der Husqvarna Website.

1.6 Suchen der Ladestation

Um die Ladestation zu finden, kann der Automower®

305/310/315/315X/420/430X/440/450X auf bis zu drei

verschiedene Suchmethoden eingestellt werden. Das

Gerät kombiniert diese 3 Suchmethoden automatisch,

um die Ladestation so schnell wie möglich zu finden und

dabei unnötige Spurenbildung zu vermeiden. Der

Automower® 105 folgt immer dem Leitkabel zur

Ladestation.

1418 - 008 - 22.12.2020 Einleitung - 3

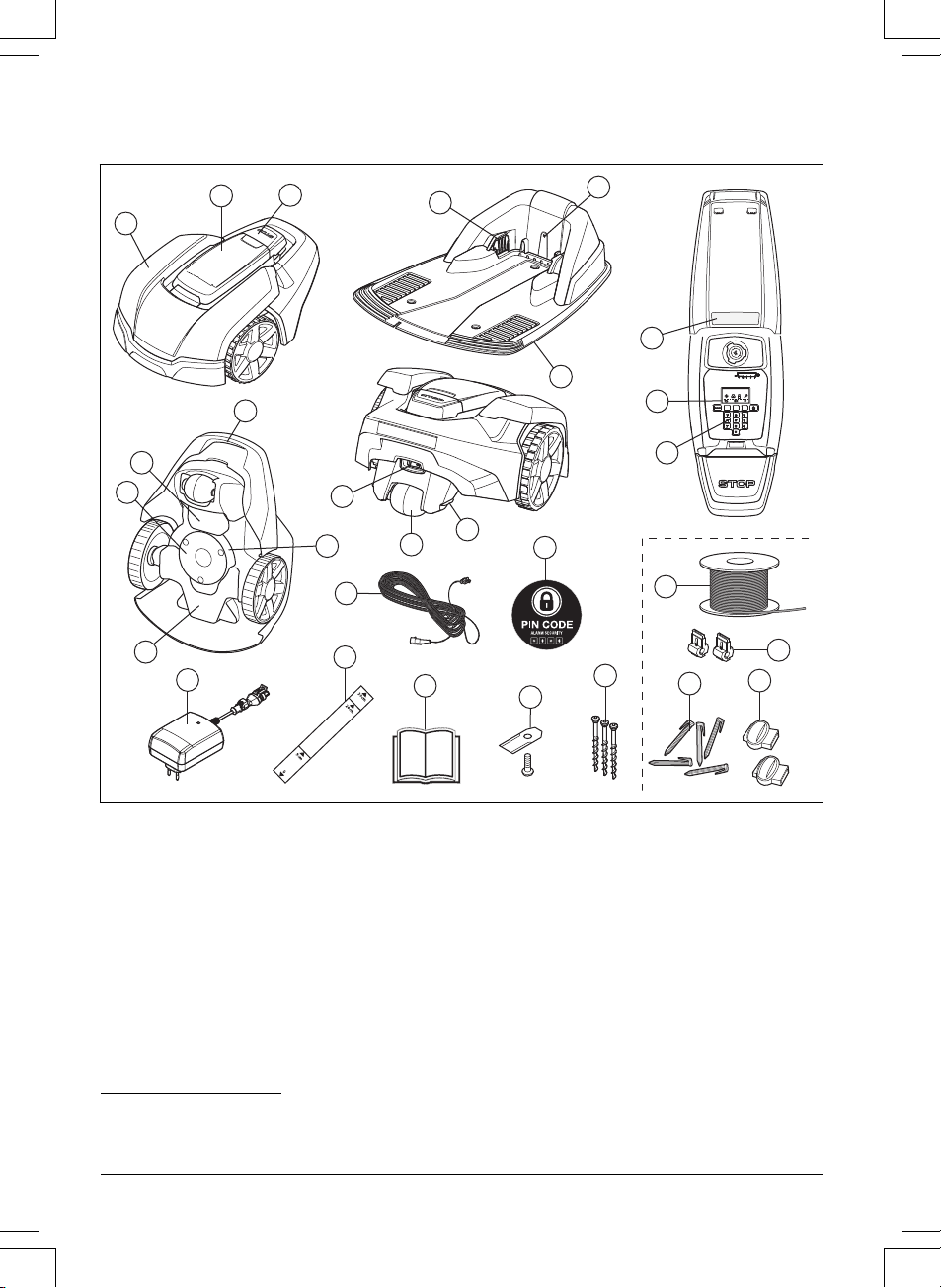

1.7 Geräteübersicht Automower® 105

25 19

927

Die Zahlen in der Darstellung stehen für:

1. Gehäuse

2. Abdeckung für Display, Tastatur und

Schnitthöheneinstellung

3. Stop-Taste

4. Kontaktplatten

5. LED für Funktionsprüfung der Ladestation, des

Begrenzungskabels und des Leitkabels

6. Ladestation

7. Griff

8. Batteriegehäuse

9. Klingenteller

10. Gleitplatte

11. Chassisgehäuse mit Elektronik, Batterie und

Motoren

12. Hauptschalter

13. Hinterrad

14. Ladeplatten

15. Tastatur

16. Display

17. Schleifenkabel für Begrenzungskabel und

Leitkabel 1

18. Verbinder für das Schleifenkabel 2

19. Haken 3

1Teil des Installationskits

2Teil des Installationskits

3Teil des Installationskits

4 - Einleitung 1418 - 008 - 22.12.2020

20. Verbinder für das Schleifenkabel 4

21. Schrauben zum Befestigen der Ladestation

22. Klingen

23. Bedienungsanleitung und Kurzanleitung

24. Lineal für die Installation des Begrenzungskabels

(das Lineal wird an der Perforationslinie aus dem

Karton herausgelöst)

25. Netzteil (Aussehen kann je nach Markt variieren)

26. Niederspannungskabel

27. Alarm-Aufkleber

28. Typenschild (inkl. Geräteidentifikationscode)

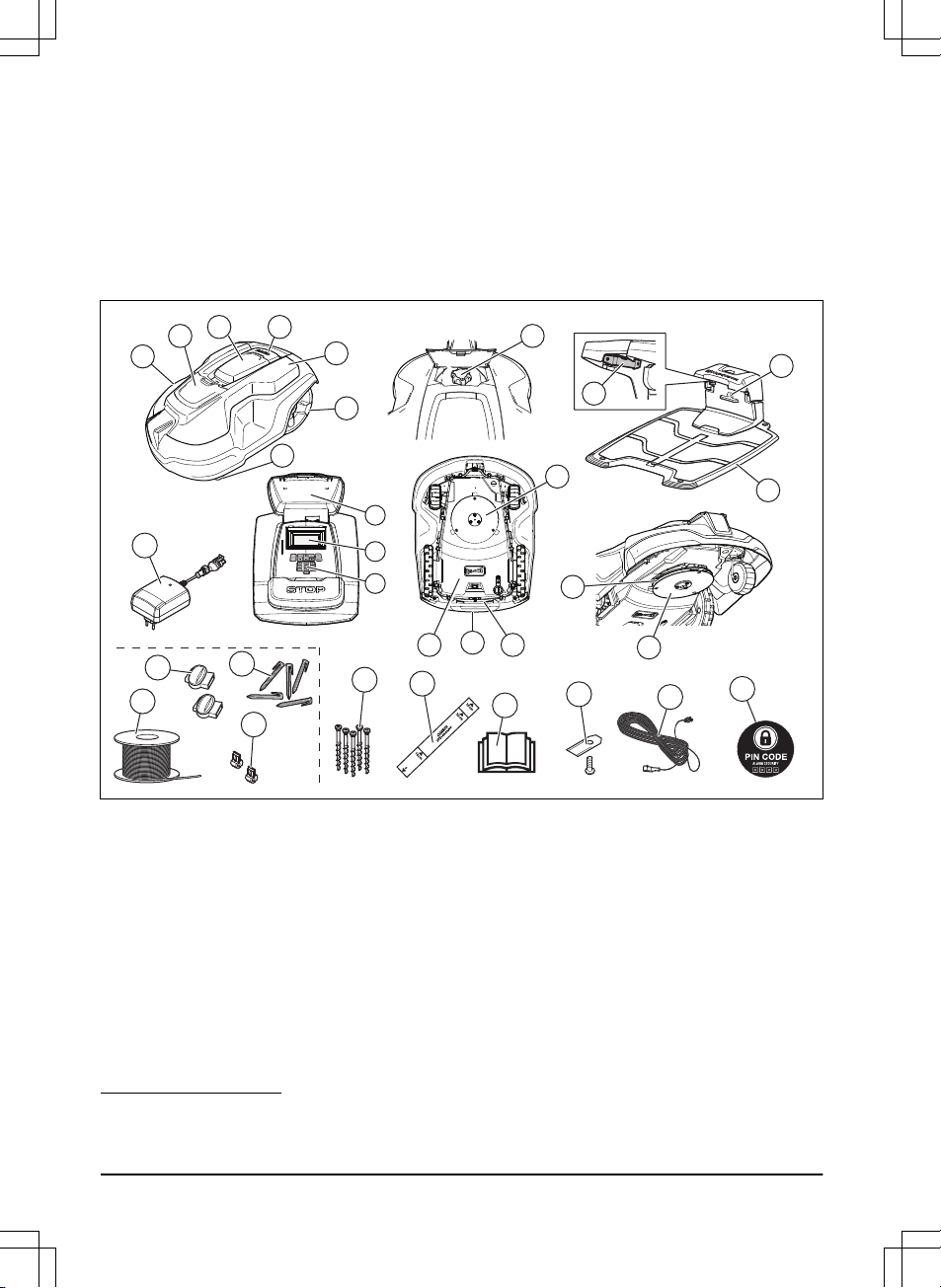

1.8 Geräteübersicht Automower® 305

29 30

Die Zahlen in der Darstellung stehen für:

1. Gehäuse

2. Abdeckung für Tastatur, Display und

Schnitthöheneinstellung

3. Stop-Taste

4. Hinterräder

5. Vorderräder

6. Klingenteller

7. Gleitplatte

8. Kontaktplatten

9. LED für Funktionsprüfung von Ladestation und

Begrenzungskabel

10. Ladestation

11. Display

12. Tastatur

13. ON/OFF-Taste

14. Typenschild (inkl. Geräteidentifikationscode)

15. Schnitthöheneinstellung

16. Wartungswerkzeug

17. Schneidsystem

18. Chassisgehäuse mit Elektronik, Akku und Motoren

19. Griff

20. Schleifenkabel für Begrenzungs- und Leitkabel 5

21. Verbinder für das Schleifenkabel 6

4Teil des Installationskits

5Teil des Installationskits

6Teil des Installationskits

1418 - 008 - 22.12.2020 Einleitung - 5

22. Haken 7

23. Verbinder für das Schleifenkabel 8

24. Schrauben zum Befestigen der Ladestation

25. Netzteil (Aussehen kann je nach Markt variieren)

26. Lineal für die Installation des Begrenzungskabels

(das Lineal wird an der Perforationslinie aus dem

Karton herausgelöst)

27. Bedienungsanleitung und Kurzanleitung

28. Zusätzliche Klingen

29. Niederspannungskabel

30. Alarm-Aufkleber

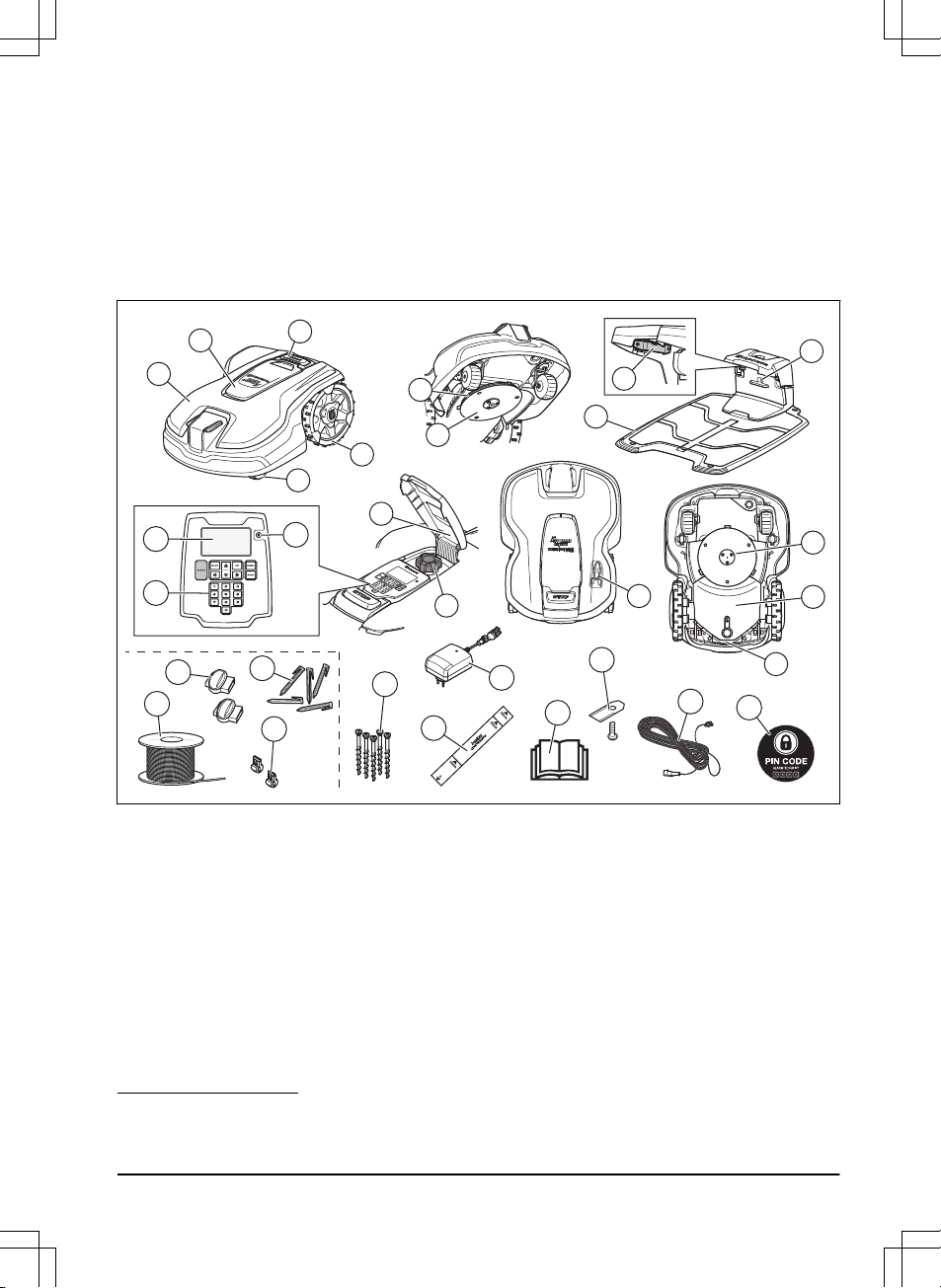

1.9 Geräteübersicht Automower® 310/315/315X

234

1816 17

26 27

28 29 30 31

Die Zahlen in der Darstellung stehen für:

1. Gehäuse

2. Abdeckung für Schnitthöheneinstellung

3. Abdeckung für Display und Tastatur

4. Stop-Taste

5. Abnehmbare Abdeckung

6. Hinterräder

7. Vorderräder

8. Schnitthöheneinstellung

9. Kontaktplatten

10. LED für Funktionsprüfung von Ladestation und

Begrenzungskabel

11. Ladestation

12. Typenschild (inkl. Geräteidentifikationscode)

13. Display

14. Tastatur

15. Schneidsystem

16. Chassisgehäuse mit Elektronik, Akku und Motoren

17. Griff

18. Hauptschalter

19. Klingenteller

20. Gleitplatte

21. Netzteil (Aussehen kann je nach Markt variieren)

22. Schleifenkabel für Begrenzungs- und Leitkabel 9

7Teil des Installationskits

8Teil des Installationskits

9Teil des Installationskits

6 - Einleitung 1418 - 008 - 22.12.2020

23. Verbinder für das Schleifenkabel 10

24. Haken 11

25. Verbinder für das Schleifenkabel 12

26. Schrauben zum Befestigen der Ladestation

27. Lineal für die Installation des Begrenzungskabels

(das Lineal wird an der Perforationslinie aus dem

Karton herausgelöst)

28. Bedienungsanleitung und Kurzanleitung

29. Zusätzliche Klingen

30. Niederspannungskabel

31. Alarm-Aufkleber

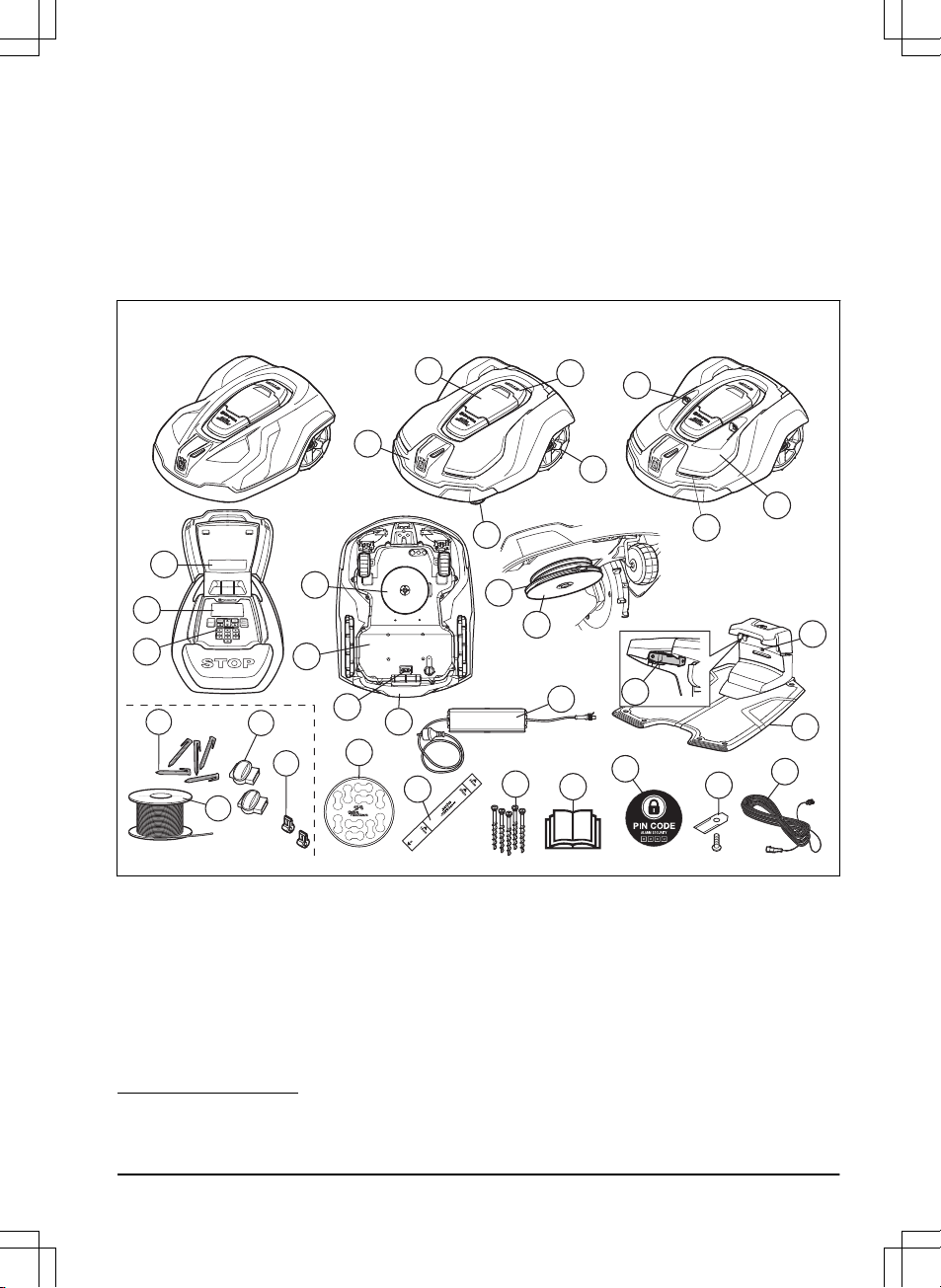

1.10 Geräteübersicht Automower® 420/430X/440/450X

Automower 420/440 Automower 430X Automower 450X

24 25 27

Die Zahlen in der Darstellung stehen für:

1. Gehäuse

2. Abdeckung für Display und Tastatur

3. Stopptaste

4. Vorderräder

5. Hinterräder

6. Ultraschallsensoren

7. Scheinwerfer

8. Abnehmbare Abdeckung

9. Typenschild (inkl. Geräteidentifikationscode)

10. Display

11. Tastatur

12. Schneidsystem

13. Chassisgehäuse mit Elektronik, Akku und Motoren

14. Hauptschalter

15. Griff

16. Klingenteller

17. Gleitplatte

10 Teil des Installationskits

11 Teil des Installationskits

12 Teil des Installationskits

1418 - 008 - 22.12.2020 Einleitung - 7

18. Kontaktbleche

19. LED für Funktionsprüfung von Ladestation und

Begrenzungskabel

20. Ladestation

21. Netzteil (Aussehen kann je nach Markt variieren)

22. Kabelmarkierungen

23. Lineal für die Installation des Begrenzungskabels

(das Lineal wird an der Perforationslinie aus dem

Karton herausgelöst)

24. Schrauben zum Befestigen der Ladestation

25. Bedienungsanleitung und Kurzanleitung

26. Alarm-Aufkleber

27. Zusätzliche Klingen

28. Niederspannungskabel

29. Verbinder für das Schleifenkabel 13

30. Schleifenkabel für Begrenzungskabel und

Leitkabel 14

31. Haken 15

32. Verbinder für das Schleifenkabel 16

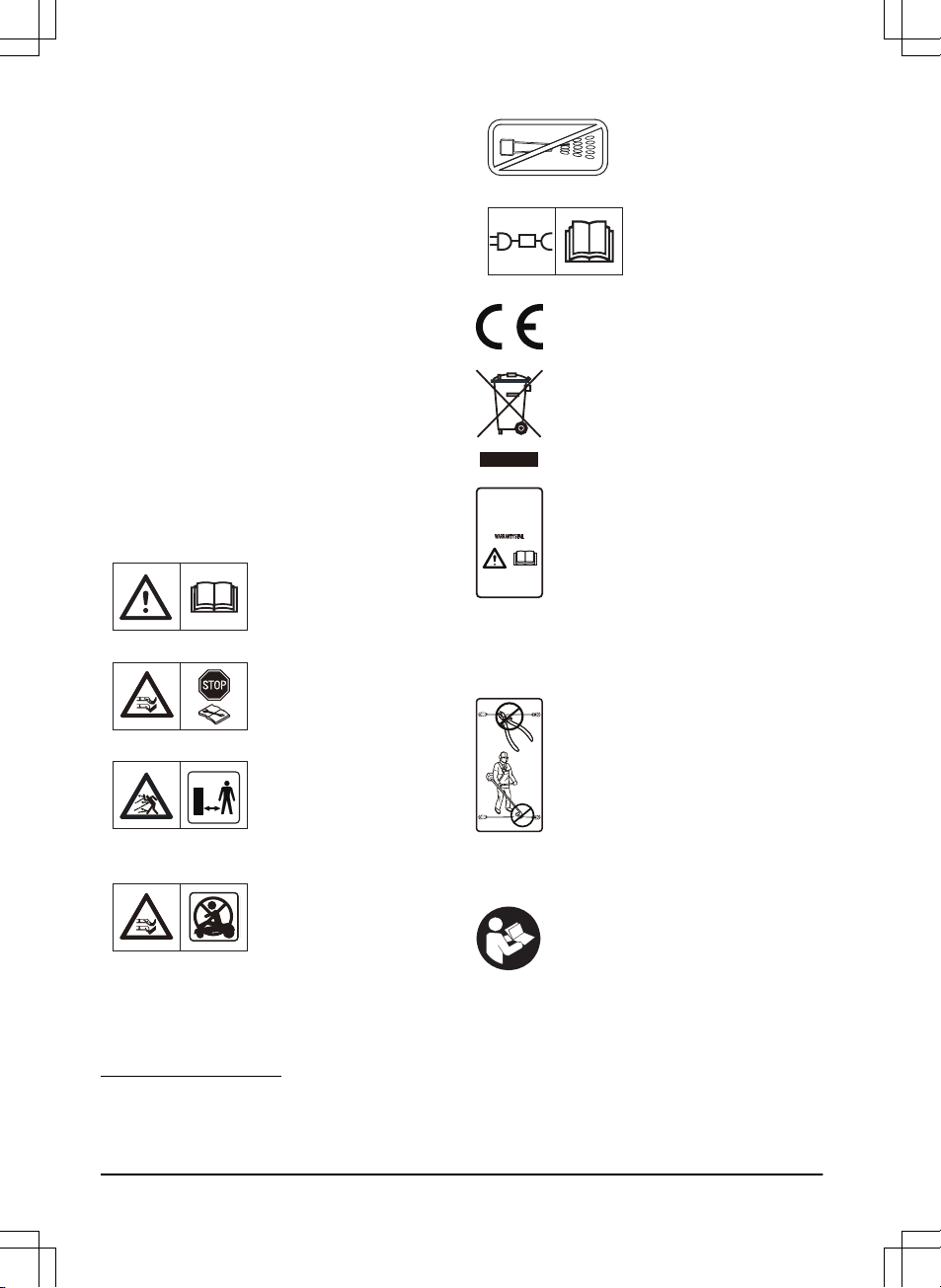

1.11 Symbole auf dem Gerät

Diese Symbole befinden sich auf dem Gerät. Lesen Sie

diese bitte sorgfältig durch.

WARNUNG: Lesen Sie die

Benutzeranleitung, bevor Sie

das Gerät in Betrieb nehmen.

WARNUNG: Deaktivieren Sie

das Gerät, bevor Sie daran

arbeiten oder es anheben.

WARNUNG: Halten Sie einen

sicheren Abstand zum Gerät

ein, wenn es in Betrieb ist.

Halten Sie Hände und Füße

von den rotierenden Klingen

fern.

WARNUNG: Setzen oder

stellen Sie sich nicht auf das

Gerät. Halten Sie stets mit Ih-

ren Händen und Füßen einen

sicheren Abstand zum Gerät

ein.

Reinigen Sie das Gerät we-

der mit einem Hochdruckrei-

niger noch unter fließendem

Wasser.

Verwenden Sie ein abnehm-

bares Netzteil wie auf dem

Gerätetypenschild neben

dem Symbol angegeben.

Dieses Gerät erfüllt die geltenden EU-

Richtlinien.

Es ist nicht zulässig, dieses Gerät über

den normalen Hausmüll zu entsorgen.

Stellen Sie sicher, dass das Gerät in

Übereinstimmung mit den örtlich

geltenden Regelungen entsorgt wird.

Das Chassis enthält Bauteile, die

empfindlich gegenüber elektrostatischer

Entladung (Electrostatic Discharge =

ESD) sind. Das Chassis muss

fachmännisch neu versiegelt werden. Aus

diesen Gründen sollte das Chassis

ausschließlich von autorisierten

Servicetechnikern geöffnet werden. Eine

beschädigte Versiegelung kann zu

teilweisem oder vollständigem Erlöschen

der Garantie führen.

Das Niederspannungskabel darf weder

gekürzt, verlängert noch gespleißt

werden.

Verwenden Sie keinen Trimmer in der

Nähe des Niederspannungskabels.

Gehen Sie beim Trimmen von Kanten, in

deren Nähe sich die Kabel befinden,

vorsichtig vor.

1.12 Symbole am Akku

Lesen Sie die Gebrauchsanweisung.

13 Teil des Installations-Kits, das separat erhältlich ist.

14 Teil des Installations-Kits, das separat erhältlich ist.

15 Teil des Installations-Kits, das separat erhältlich ist.

16 Teil des Installations-Kits, das separat erhältlich ist.

8 - Einleitung 1418 - 008 - 22.12.2020

Werfen Sie den Akku nicht ins Feuer und

setzen Sie ihn keiner Wärmequelle aus.

Tauchen Sie den Akku nicht in Wasser.

1.13 Allgemeine Hinweise

Um das Lesen der Bedienungsanleitung zu erleichtern,

wird der Text folgendermaßen dargestellt:

•

Kursiv

gedruckter Text wird entweder auf dem

Display angezeigt oder es sind Verweise auf einen

anderen Abschnitt in der Betriebsanleitung.

•Fett gedruckter Text steht für die Tasten am Gerät.

• Text in

GROSSBUCHSTABEN

und

kursiver

Schrift

gibt die verschiedenen für das Gerät verfügbaren

Betriebsmodi an.

2 Sicherheit

2.1 Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise

werden verwendet, um auf besonders wichtige Teile der

Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in diesem

Handbuch die Gefahr von Verletzung oder

Tod des Bedieners oder anderer Personen

besteht.

ACHTUNG: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in diesem

Handbuch die Gefahr von Schäden am

Gerät, an anderen Materialien oder in der

Umgebung besteht.

Hinweis: Für weitere Informationen, die in

bestimmten Situationen nötig sind.

2.1.1 WICHTIG. VOR GEBRAUCH

SORGFÄLTIG DURCHLESEN. ZUM

SPÄTEREN NACHSCHLAGEN

AUFBEWAHREN

Der Bediener ist für Unfälle und Gefahren verantwortlich, die

anderen Personen oder an deren Eigentum entstehen.

Der Gebrauch des Geräts durch Personen (einschließlich

Kindern), die über eingeschränkte körperliche, sensorische oder

geistige Fähigkeiten verfügen (und somit kein sicherer Umgang mit

dem Gerät gewährleistet werden kann) oder denen es an der

erforderlichen Erfahrung und Kenntnis mangelt, ist untersagt,

sofern sie nicht von einer für ihre Sicherheit verantwortlichen

Person bei der Arbeit überwacht oder im Gebrauch des Geräts

zuvor geschult wurden.

1418 - 008 - 22.12.2020 Sicherheit - 9

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen

mit eingeschränkten physischen, sensorischen oder psychischen

Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder

Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder

ihnen die sichere Verwendung des Geräts ausführlich erklärt

wurde und sie sich der Gefahren bewusst sind. Unter Umständen

gelten gesetzlich vorgeschriebene Altersbeschränkungen für den

Bediener. Reinigung und Wartung dürfen von Kindern nicht ohne

Aufsicht durchgeführt werden.

Schließen Sie das Netzteil niemals an eine Steckdose an, wenn

Stecker oder Kabel beschädigt sind. Abgenutzte oder beschädigte

Kabel erhöhen das Risiko für elektrische Schläge.

Laden Sie die Akkus nur in der mitgelieferten Ladestation auf. Eine

inkorrekte Verwendung kann zu elektrischen Schlägen,

Überhitzung oder Austreten von ätzender Flüssigkeit aus dem

Akku führen. Spülen Sie bei Austritt von Elektrolyt mit Wasser/

Neutralisationsmittel. Suchen Sie bei Kontakt mit den Augen

umgehend einen Arzt auf.

Verwenden Sie nur vom Hersteller empfohlene Originalakkus. Die

Gerätesicherheit kann nur bei der Verwendung von Originalakkus

gewährleistet werden. Verwenden Sie keine nicht

wiederaufladbaren Akkus.

Das Gerät muss bei der Akkuentnahme vom Stromnetz getrennt

sein.

WARNUNG: Das Gerät

kann bei

unsachgemäßem

Gebrauch eine Gefahr

darstellen.

WARNUNG: Benutzen

Sie das Gerät nicht,

wenn sich Personen,

insbesondere Kinder

oder Tiere, im

Arbeitsbereich aufhalten.

10 - Sicherheit 1418 - 008 - 22.12.2020

Autres manuels pour AUTOMOWER 105

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Husqvarna Tondeuse à gazon

Husqvarna

Husqvarna 967 665702-00 Manuel utilisateur

Husqvarna

Husqvarna 22" Multi-Cut Manuel utilisateur

Husqvarna

Husqvarna CTH140TWIN Manuel utilisateur

Husqvarna

Husqvarna Rally RE35N20S Manuel utilisateur

Husqvarna

Husqvarna LC48 e Manuel utilisateur

Husqvarna

Husqvarna W548 Manuel utilisateur

Husqvarna

Husqvarna LTH125 Manuel utilisateur

Husqvarna

Husqvarna YT155 Manuel utilisateur

Husqvarna

Husqvarna Z4818BIA/968999250 Manuel utilisateur

Husqvarna

Husqvarna HA 850 Manuel utilisateur

Husqvarna

Husqvarna Z 242F Manuel utilisateur

Husqvarna

Husqvarna GTH2648 Manuel utilisateur

Husqvarna

Husqvarna YTH1942 Manuel utilisateur

Husqvarna

Husqvarna 97046770100 Manuel utilisateur

Husqvarna

Husqvarna iZ4217TSKAA/9689999254 Manuel utilisateur

Husqvarna

Husqvarna M-ZT 61 Manuel utilisateur

Husqvarna

Husqvarna RZ 016 Manuel utilisateur

Husqvarna

Husqvarna V554 Manuel utilisateur

Husqvarna

Husqvarna Rider 11 R Manuel utilisateur

Husqvarna

Husqvarna Automower 305 Manuel utilisateur

Husqvarna

Husqvarna TS 242TXD Manuel utilisateur

Husqvarna

Husqvarna YTH24K54 Manuel utilisateur

Husqvarna

Husqvarna LT 151 Manuel utilisateur

Husqvarna

Husqvarna YTH24K48 Manuel utilisateur

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Weed Eater

Weed Eater 180083 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur

Stihl

Stihl RMA 443 PV Manuel utilisateur
