Hunter 25903 Manuel

Breakaway Connector

155

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

Screw, Blade Iron

Armature

Wood Screw

Blade Grommet

Screw, Blade Assembly

Screw, Machine, 6-32

Flat Washer

Wire Nut

Before installing your fan, record the following information for your records and warranty assistance.

If parts are missing or damaged call 1-888-830-1326.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

PARTS GUIDE

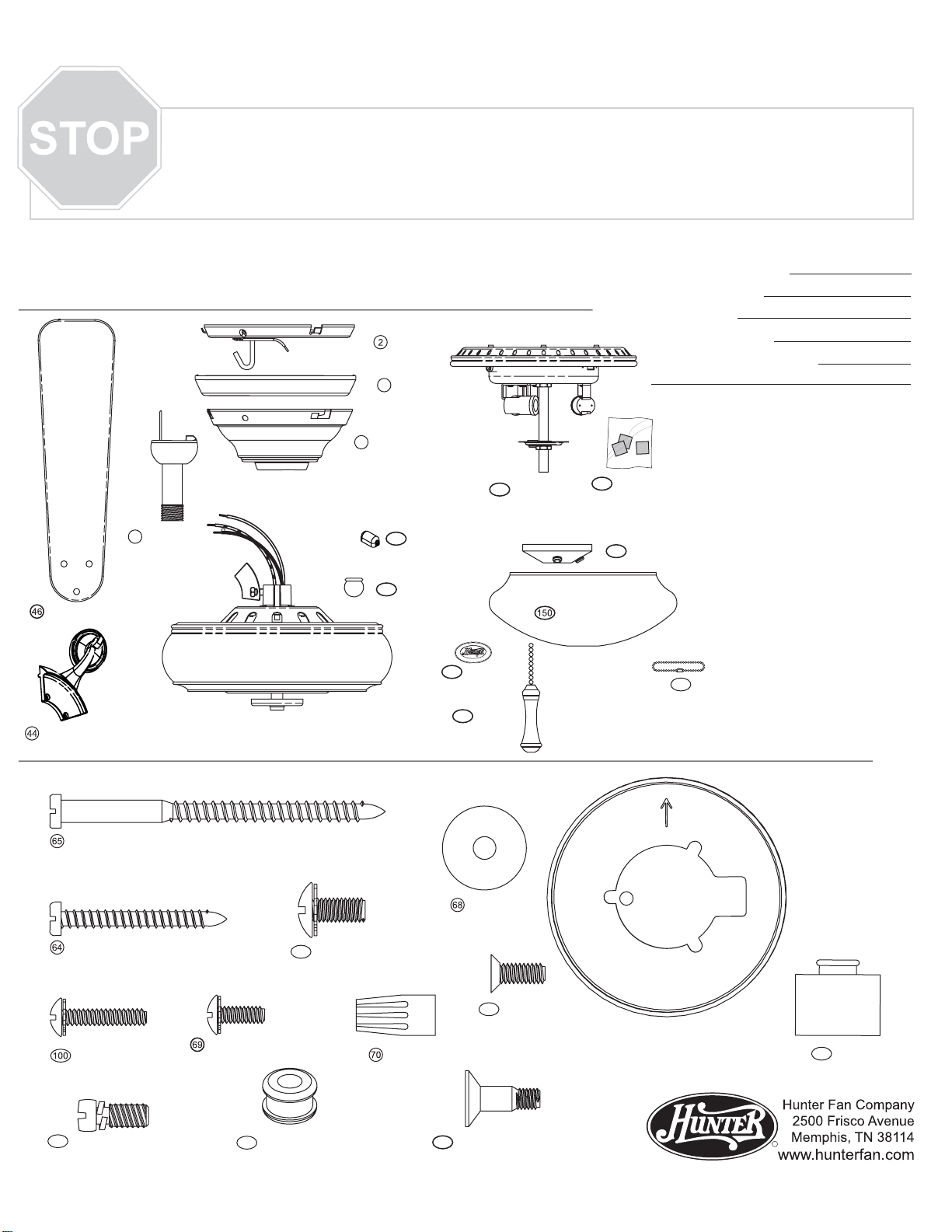

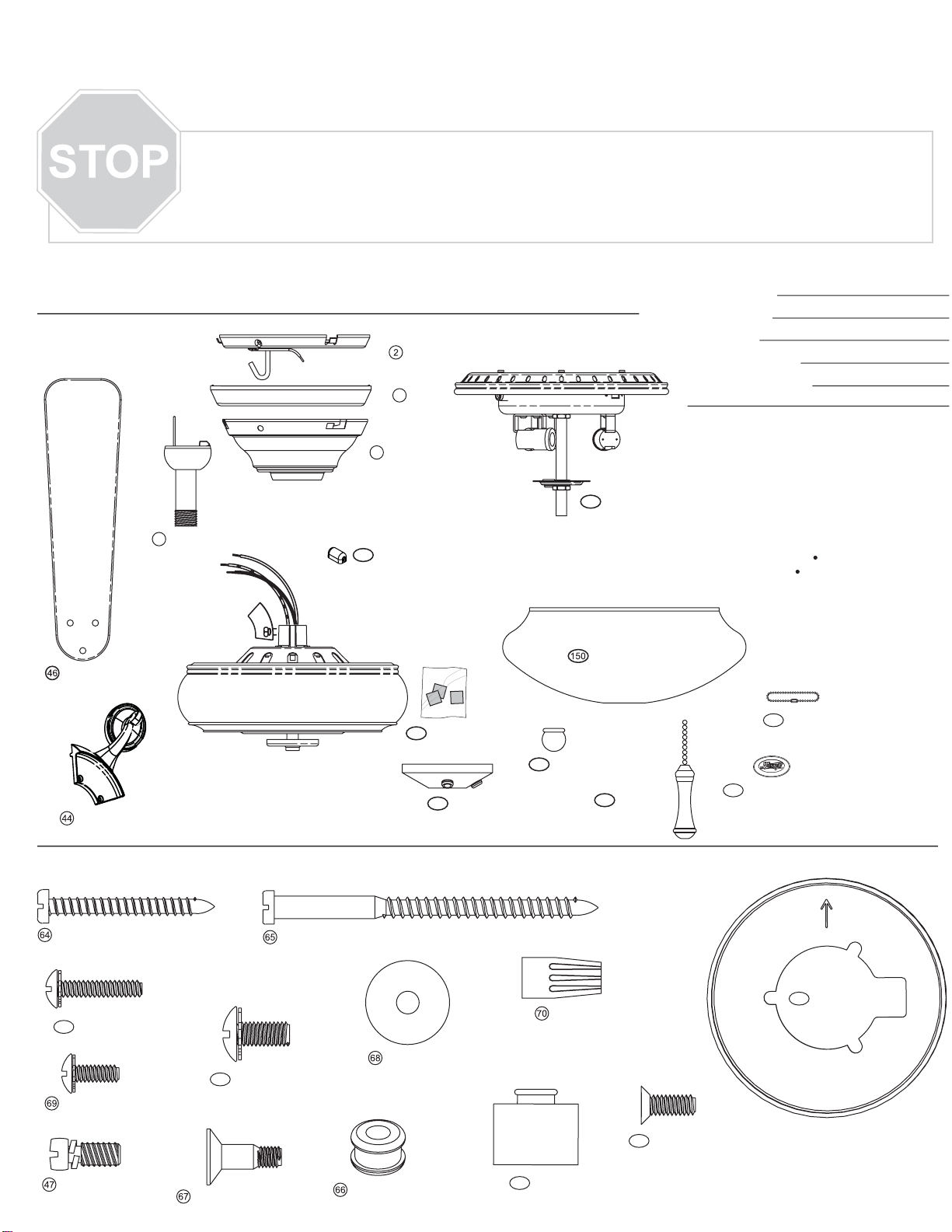

Using the Parts Guide below, check to make sure all parts are included in the box.

Screw, Switch

Housing

Assembly

131

Locking Screw

100

Isolator

Canopy Screw

Low Profile Washer

Blade Set

Blade Iron Set

Canopy

Trim Ring

Canopy

Ceiling Plate

Motor Housing Assembly

Hanger Ball

/ Downrod

Assembly

Glass Globe/Shade

Light Kit Assembly

Balancing Kit

Missing / Broken Parts:

Call 1-888-830-1326

Fan does not work:

1. Reference the Trouble Shooting guide in

your Instruction Manual.

2. Call your Local Service Center.

3. Call Technical Support at 901-248-2222.

For additional information on:

Hunter Products Trouble Shooting

Dealer Location Service Center Locator

Call 1-800-448-6837

www.hunterfan.com

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

Cap

151

Finial

152

Fandangle

153

Pull Chain

Fandangle

154

GUÍA DE PIEZAS

PARTS GUIDE

98000-01-732

3/18/07

GUÍA DE PIEZAS

Model # 25903

Asm. Dwg. # 97441-01

Finish

Egyptian

Bronze/Brushed

Cocoa

Item # Item Name Qnty Part #

Hanging System Kit 1 97342-03-000

2 Ceiling Plate 1 -------------------

3 Canopy 1 -------------------

4 Canopy Trim Ring 1 -------------------

7 Hanger Ball / Downrod Assembly 1 -------------------

8 Set Screw (Not shown) 1 -------------------

27 Low Profile Washer 1 -------------------

62 Canopy Screw 4 -------------------

64 Wood Screw 2 -------------------

65 Wood Screw 2 -------------------

68 Flat Washer 4 -------------------

71 Isolator 4 -------------------

100 Locking Screw 3 -------------------

44 Blade Iron Set 1 87647-05-546

46 Blade Set 1 75885-97-000

47 Screw, Blade Iron Armature 11 63755-05-247

49 Light Kit Assembly 1 97617-01-546

* Hardware Kit 1 97441-01-850

66 Blade Grommet 16 05989-01-000

67 Screw, Blade Assembly 16 63730-07-247

69 Screw, Machine, 6-32 3 74506-03-247

70 Wire Nut 4 05172-01-000

131 Screw, Switch Housing Assembly 3 64555-02-247

75 Balancing Kit 1 07570-01-000

78 Pull Chain 2 63756-07-247

150 Glass Globe/Shade 1 87443-02-000

151 Cap 1 65752-01-546

152 Finial 1 64304-01-546

153 Fandangle 1 65399-02-546

154 Fandangle 1 65399-02-546

155 Breakaway connector 2 73384-01-000

Parts List

PARTS GUIDE

131

Conjunto

del kit de la luz 75

47 66

151

152

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la informacin siguiente para sus archivos y asistencia con la garanta.

Si alguna pieza falta o est rota:

Llame al telfono 1-888-830-1326

Si el ventilador no funciona:

1. Consulte la gua de localizacin de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al telfono 901-248-2222 para

obtener asistencia tcnica.

Para informaciones adicionales acerca de:

Productos Hunter Localizacin de fallas

Localizacin de distribuidores

Localizacin de centros de servicio

Llame al telfono 1-800-448-6837

www.hunterfan.com

Use la Guía de Piezas de abajo para verificar que todas las piezas estn incluidas en la caja.

Si alguna pieza falta o est daada, llame al telfono 1-888-830-1326.

POR FAVOR NO DEVUELVAESTE PRODUCTO ALATIENDADONDE LO COMPR.

Nombre del modelo

No. de catlogo

No. de serie

Fecha de compra

Lugar donde se compr—

Conjunto del

motor y caja

Juego de paletas

Juego de herrajes

para la paletas

Globo / Pantalla

Juego

equilibrador

Campana

Anillo decorativo

de la campana

Placa del techo

Bola de suspensión

/ Conjunto de varilla

Cubierta ornamental

Tope

inferior

Tornillo de máquina 6-32

Tornillo para madera

Tornillo para los

herrajes de las paletas Tornillo de tope

Ojal de la paleta

Tuerca para alambres

Herrajes

(dibujados a escala)

Arandela plana

Tornillo,

del conjunto

de la caja

del interruptor

Tornillo de fijacion

Arandela de bajo perfil

Tornillo para madera

Aisladore

Fandango

153

Fandango

154

Tornillo de campana

Tirador de cadena

Conector

155

PARTS GUIDE

98000-01-732

3/18/07

GUÍA DE PIEZAS

No. del modelo 21581

No. del dibujo de ensamblaje 97165-01

Acabado

Egyptian

Bronce/Brushed

Cacao

No. del ítem Nombre del ítem Cantidad No. de la pieza

Equipo de sistema de colgar 1 97342-03-000

2 Placa del techo 1 -------------------

3 Campana 1 -------------------

4 Anillo decorativo de la campana 1 -------------------

7 Bola de suspensión / Conjunto de varilla 1 -------------------

8 Tornillo prisionero (no exhibido) 1 -------------------

27 Arandela de bajo perfil 1 -------------------

62 Tornillo de campana 4 -------------------

64 Tornillo para madera 2 -------------------

65 Tornillo para madera 2 -------------------

68 Arandela plana 4 -------------------

71 Aisladore 4 -------------------

100 Tornillo de Fijacion 3 -------------------

44 Juego de herrajes para la paletas 1 87647-05-546

46 Juego de paletas 1 75885-97-000

47 Tornillo para los herrajes de las paletas 11 63755-05-247

49 Conjunto del kit de luz 1 97617-01-546

* Juego de herrajes 1 97441-01-850

66 Ojal de la paleta 16 05989-01-000

67 Tornillo de tope 16 63730-07-247

69 Tornillo de máquina 6-32 3 74506-03-247

70 Tuerca para alambres 4 05172-01-000

131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-247

75 Juego equilibrador 1 07570-01-000

78 Tirador de cadena 2 63756-07-247

150 Globo 1 87443-02-000

151 Tope inferior 1 65752-01-546

152 Cubierta ornamental 1 64304-01-546

153 Fandango 1 65399-02-546

154 Fandango 1 65399-02-546

155 Conector 2 73384-01-000

Lista de piezas
