Hunter 20715 Manuel

PARTS GUIDE

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

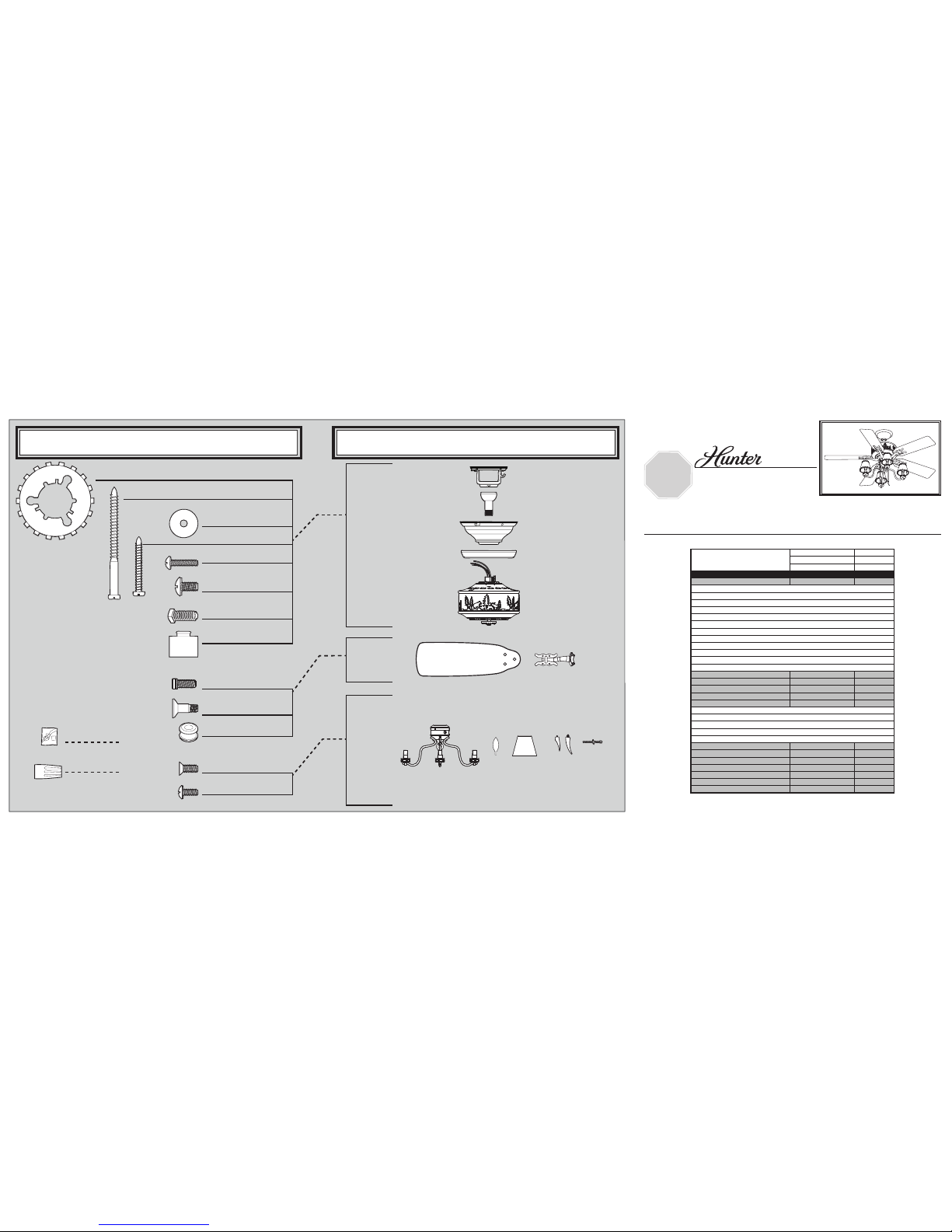

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

Hanger

Bracket

Assembly

Blade

Assembly

Switch

Housing

Assembly

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Locking Screw

Setscrew

Mounting Isolator

Screw, Blade

Iron Armature

Canopy Screw

Flat Washer

Screw, Blade

Assembly

3” Wood Screw

Low Prole

Washer

Balancing

Kit

Wire

Connector

1.5” Wood Screw

Blade

Grommet

x 1

x 2

x 4

x 2

x 3

x 4

x 1

x 11

x 4

x 16

x 3

x 1

x 4

x 16

Parts List

Model # 20715

Asm. Dwg. # 98841-01

Finish Brittany Bronze

Item Name Qnty Part #

*Canopy Assembly 1 96970-66

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Setscrew

Low Prole Washer

Canopy Screw

Wood Screw

Flat Washer

Mounting Isolator

* Locking Screw

Switch Housing Assembly 1 88721-01

Blade Iron Set 1 96003-05

Blade Set 1 G0253-20

Screw, Blade Iron Armature 11 65457-05

Hardware Kit 1 98841-00-860

Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Wire Connector

Screw, Switch Housing Assembly

Balancing Kit 1 07570-01

Pull Chain Pendant 1 77800-01

Pull Chain Pendant 1 77801-01

Pull Chain 1 63756-15

Pull Chain 1 63756-17

Light bulb / Bulb 4 77646-03

Globe/Shade 4 86478-01

GUÍA DE PIEZAS

PARADA

Consulte esta Guía de partes para

asegurarse de que todas las partes

estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

888-830-1326. ESTAGUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS

INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN ELMANUALDE INSTALACIÓN

PARADA

Lista de piezas

No. del modelo 20715

No. del dibujo de ensamblaje 98841-01

Acabado Bronce de Bretaña

Nombre del ítem Cantidad No. de la pieza

*Conjunto de la campana 1 96970-66

Placa de techo

Campana

Anillo de la moldura de campana

Bola de suspensión / Conjunto de varilla

Tornillo prisionero

Roseta de perl bajo

Tornillo, de campana

Tornillo, de madera

Arandela, plana

Aislador de montaje

*Tornillo de jación

Conjunto del interruptor 1 88721-01

Juego de soporte de paletas 1 96003-05

Juego de paletas 1 G0253-20

Tornillo, de armadura de soporte de paleta 11 65457-05

Kit de materiales 1 98841-00-860

Arandela de caucho, de paleta

Tornillo, de conjunto de paleta

Tornillo, mecánico, 6-32

Empalme plástico

Tornillo, del conjunto de la caja del interruptor

Kit de equilibrado 1 07570-01

Pendiente del tirador de cadena 1 77800-01

Pendiente del tirador de cadena 1 77801-01

Tirador de cadena 1 63756-15

Tirador de cadena 1 63756-17

Bombilla 4 77646-03

Globo / Pantalla 4 86478-01

Piezas del ventilador

(no dibujadas a escala)

Materiales

(no dibujados a escala)

Conjunto del

soporte de

suspensión

de conjunto

de paleta

Conjunto del

interruptor

Tornillo, del conjunto

de la caja del interruptor

Tornillo

mecánico, 6-32

Tornillo de jación

Tornillo prisionero

Tornillo de armadura

de soporte de paleta

Tornillo de campana

Arandela plana

Tornillo, de conjunto

de paleta

3” Tornillo de madera

Roseta de perl bajo

Kit de

equilibrado

Empalme

plástico

1.5” Tornillo

de madera

Arandela de caucho de

paleta

Tornillo

mecánico, 6-32

x 1

x 2

x 4

x 2

x 3

x 4

x 1

x 11

x 16

x 3

x 1

x 4

x 16

x 4 Aislador de montaje
