Hunter 20501 Manuel

Hardware

(Drawn to Scale)

Fan Parts

(Not Drawn to Scale)

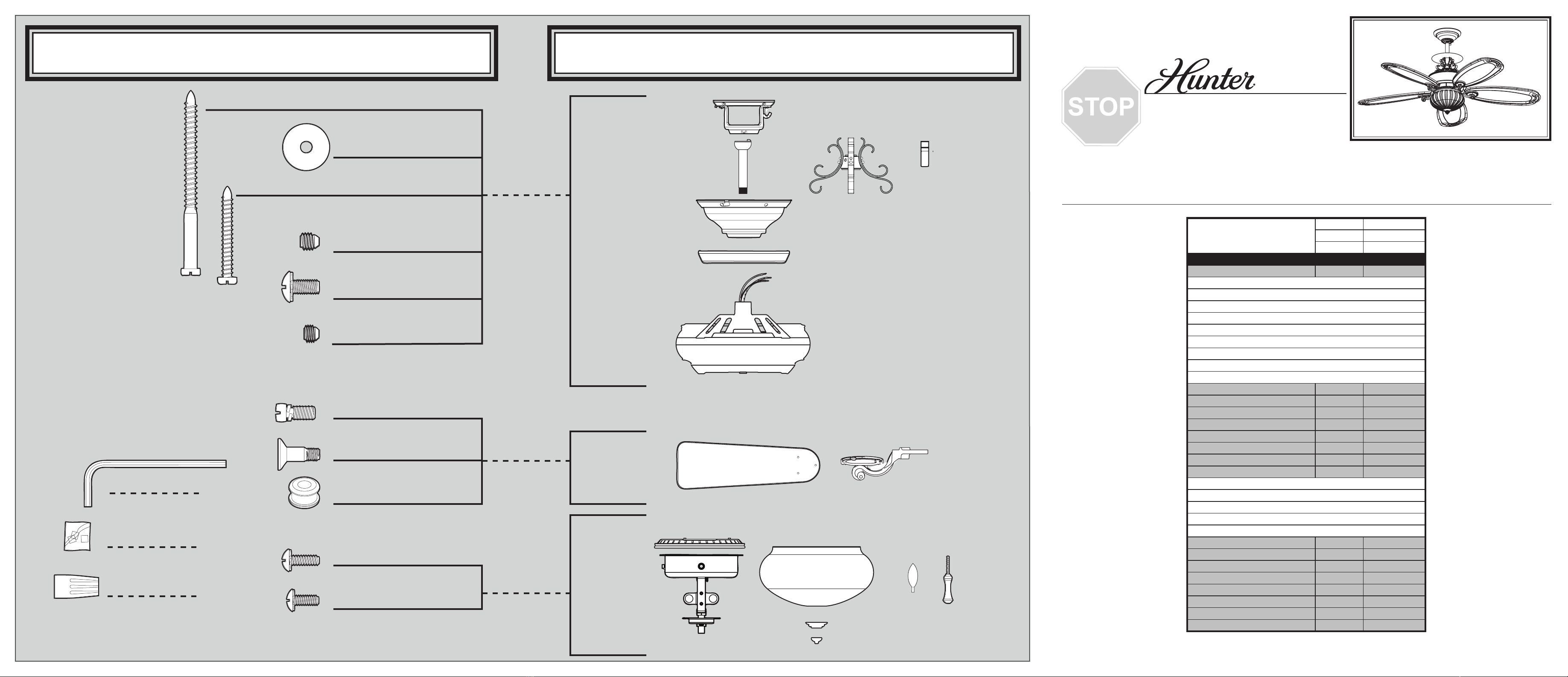

PARTS GUIDE

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

Parts List

Model # 20501

Asm. Dwg. # 99136-01

Finish Bullion Black

Item Name Qnty Part #

*Hanging System Kit 1 98026-94

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Setscrew

Canopy Screw

Wood Screw

Flat Washer

Mounting Isolator

Switch Housing Assembly 1 99052-01

Decorative Scroll Assembly 1 88762-01

Hanger Pipe 1 74228-03

Switch Housing, Upper 1 87445-01

Blade Iron Set 1 87647-05

Blade Set 1 76697-58

Screw, Blade Iron Armature 11 63755-05

Hardware Kit 1 99136-00-860

Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Wire Connector

Screw, Switch Housing Assembly

Balancing Kit 1 07570-01

Decorative Screw 2 03111-02

Pull Chain Pendant 1 66636-01

Pull Chain Pendant 1 66637-01

Bottom Cap 1 88861-01

Finial 1 76849-01

Light bulb / Bulb 2 77646-03

Globe/Shade 1 88719-04

Hanger

Bracket

Assembly

Blade

Assembly

Switch

Housing

Assembly

x 2

x 4

x 2

x 4

x 1

x 11

x 16

x 3

x 1

x 4

x 16

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Setscrew

Screw, Blade

Iron Armature

Canopy Screw

Decorative Screw

Flat Washer

Screw, Blade

Assembly

3” Wood Screw

Balancing

Kit

Allen

Wrench

Wire

Connector

1.5” Wood Screw

Blade

Grommet

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Consulte esta Guía de partes para

asegurarse de que todas las partes

estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS

INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN

PARADA

Lista de piezas

No. del modelo 20501

No. del dibujo de ensamblaje 99136-01

Acabado Noir Métallique

Nombre del ítem Cantidad No. de la pieza

*Kit del sistema de suspensión 1 98026-94

Placa de techo

Campana

Anillo de la moldura de campana

Bola de suspensión / Conjunto de varilla

Tornillo prisionero

Tornillo, de campana

Tornillo, de madera

Arandela, plana

Aislador de montaje

Conjunto del interruptor 1 99052-01

Accesorio decorativo 1 88762-01

Tubo de suspensión 1 74228-03

Caja del interruptor, superior 1 87445-01

Juego de soporte de paletas 1 87647-05

Juego de paletas 1 76697-58

Tornillo, de armadura de soporte de paleta 11 63755-05

Kit de materiales 1 99136-00-860

Arandela de caucho, de paleta

Tornillo, de conjunto de paleta

Tornillo, mecánico, 6-32

Empalme plástico

Tornillo, del conjunto de la caja del interruptor

Kit de equilibrado 1 07570-01

Tornillo decorativo 2 03111-02

Pendiente del tirador de cadena 1 66636-01

Pendiente del tirador de cadena 1 66637-01

Tope inferior 1 88861-01

Cubierta ornamental 1 76849-01

Bombilla 2 77646-03

Globo / Pantalla 1 88719-04

Conjunto del

soporte de

suspensión

de conjunto

de paleta

Conjunto del

interruptor/

alojamiento

x 2

x 4

x 2

x 4

x 1

x 11

x 3

x 1

x 4

x 16

x 1

Tornillo, del conjunto

de la caja del interruptor

Tornillo,

mecánico, 6-32

Tornillo prisionero

Tornillo, de armadura

de soporte de paleta

Tornillo, de campana

Arandela, plana

Tornillo, de conjunto

de paleta

3” Tornillo, de madera

Kit de

equilibrado

Empalme

plástico

1.5” Tornillo,

de madera

Tornillo decorativo

Arandela de caucho,

de paleta

Llave Allen

Tornillo,

mecánico, 6-32
