BEDIENUNGSANLEITUNG LUFTGÜTESENSOREN GS 3X.10 KNX HUGO MÜLLER GMBH & CO KG, KARLSTRAßE 90, 78054 VS-SCHWENNINGEN

SICHERHEIT UND GRUNDLAGEN

GS 30.10 knx

GS 31.10 knx

Technische Daten

Sicherheitshinweise / Bestimmungsgemäße Verwendung

Anschlussspannung:

Busstrom:

Über KNX-Busspannung

< 10 mA

WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!

!!!Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden!!!

Bussystem:

KNX

Nur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [KNX-Busspannung (Nennspannung 29V)]

Bei Eingriffen oder Änderungen am Gerät erlischt die Garantie!

Das Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!

Installation und Anschluss dürfen nur entsprechend den nationalen Bau- und Elektrovorschriften / Sicherheitsbestimmungen

durchgeführt werden!

Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!

Beachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik“ des ZVEI/ZVEH. Dies gilt

insbesondere für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme des KNX Gerätes .

Das Gerät ist zur Verwendung für folgende Aufgaben vorgesehen: Überwachung der Luftgüte in der Gebäudesystemtechnik (Schule,

Büro, Hotel, Tagungsstätte etc.), Datenübertragung und Regelung per Bus-System.

Das Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.

Das Gerät ist ausschließlich zum Einsatz in trockenen Räumen geeignet.

Das Gerät ist nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B. Fluchttüren, Brandschutzeinrichtungen, Gärkeller etc.

Sensorik:

relative Luftfeuchtigkeit, Temperatur, Luftdruck

Manuelle Bedienung (GS 31.10 knx):

Manuelle Änderung der Solltemperatur

±3° (Schrittweite 0,5°)

Messbereich rel. Luftfeuchtigkeit:

0–100%

Messbereich Temperatur:

0–50°C

Messbereich Luftdruck:

absoluter Luftdruck

Zulässige Umgebungstemperatur:

0°…+50°C

Gehäuse:

selbstverlöschendes Thermoplast

Einbau:

Wandmontage

Anschlussart:

Push-in Klemme

Schutzart:

IP 20 nach DIN EN 60529

Schutzklasse:

III bei bestimmungsgemäßer Montage

Störquellen

Bestimmungswidrige Verwendung / Entsorgung

Anwendung des GS 31.10 knx

Die Messergebnisse des Gerätes

können durch äußerliche Einflüsse

negativ beeinflusst werden.

Mögliche Störquellen sind:

■ Zugluft und Luftbewegung: z.B.

durch Fenstern, Türen,

Konvektion, Heizung oder

Personen.

■ Erwärmung oder Abkühlung: z.B.

Sonnenbestrahlung oder der

Montage an einer Außenwand.

■ Wärmequellen: In direkter Nähe

zu elektrischen Verbrauchern, z.B.

Dimmer

■ Erschütterungen oder Schläge, denen das Gerät

ausgesetzt wird oder wurde.

■ Verschmutzung durch Farbe, Tapetenkleister,

Staub, etc.: z.B. bei Renovierungsarbeiten

■ Organische Lösemittel oder deren Dämpfe: z.B.

Reinigungsmittel.

■ Weichmacher aus Aufklebern und Verpackungen:

z. B. Luftpolsterfolie oder Styropor

Das Gerät ist nicht für eigenmächtige bauliche Veränderungen,

Reparaturen und sicherheitsrelevante Aufgaben vorgesehen.

Das Gerät ist nicht für den Einsatz im Außenbereich und in

Nasszellen vorgesehen.

Das Gerät ist nicht für sicherheitsrelevante Aufgaben geeignet. Die

Steuerung des Gerätes dient alleine zur Überwachung

und Regelung der Luftqualität.

Die bestimmungswidrige Verwendung des Gerätes kann zu Sach-

und Personenschäden führen.

Das Gerät ist umweltgerecht und entsprechend den

Elektrovorschriften zu entsorgen.

Solltemperatur manuell

veränderbar per Touch-

Bedienfeld

(Einstellbereich ±3°;

Schrittweite 0,5°).

Anzeige über LEDs.

MONTAGE

Montage

Vor Montage- und Installationsarbeiten Spannung freischalten und

Spannungsfreiheit prüfen!

Beachten Sie unbedingt die weiteren, oben aufgeführten Sicherheitshinweise!

Das Gerät ist für die Montage auf einer Unterputzdose oder für die

Wandmontage geeignet

Bitte achten Sie darauf, dass kein Staub in das Gerät gelangt

Nach Inbetriebnahme benötigt das Gerät ca. 5 Minuten bis zur ersten korrekten

Messung.

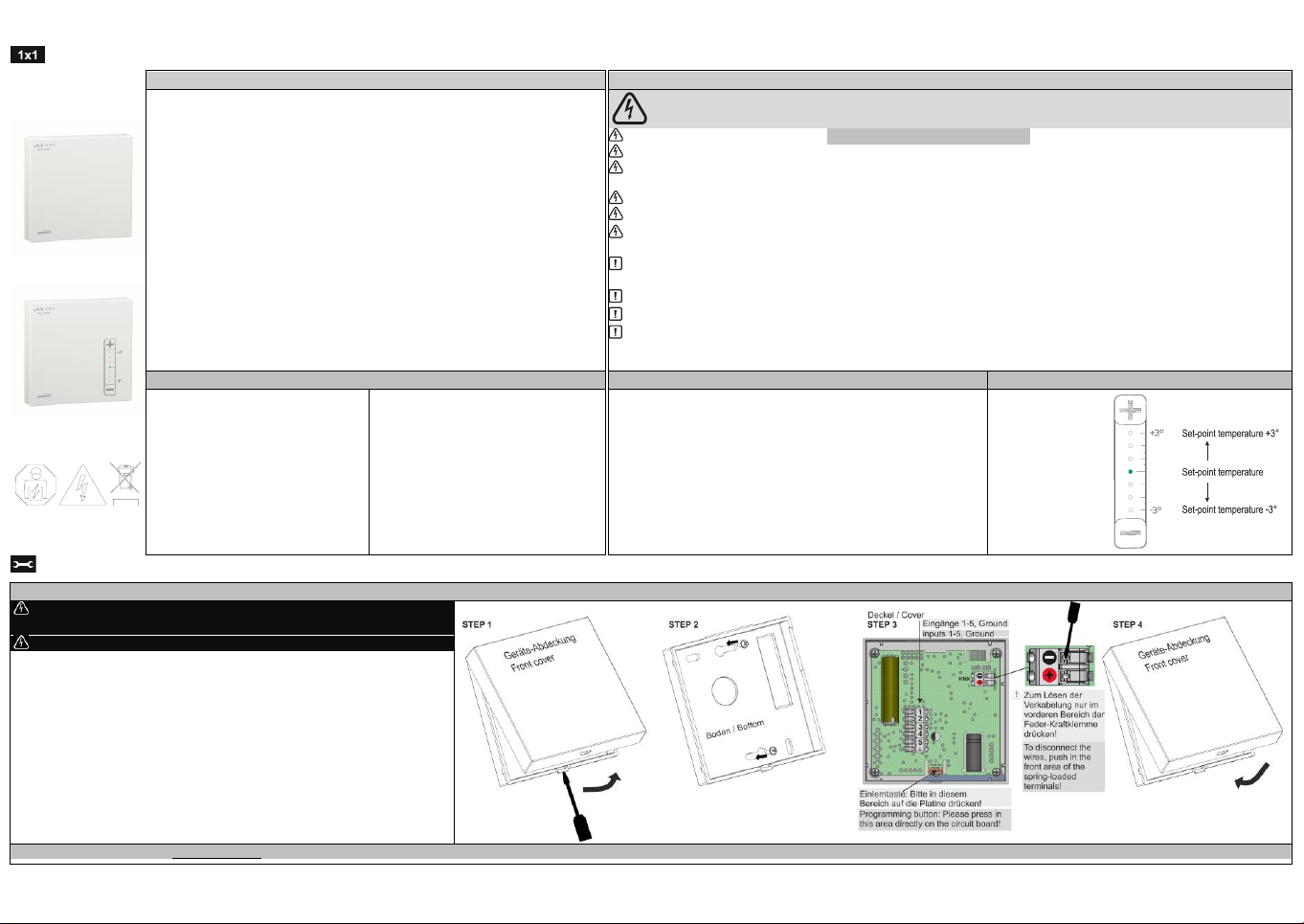

STEP 1: Öffnen Sie das Gehäuse an der Unterseite durch Eindrücken der Lasche

mittels Schraubendreher und nehmen die Geräte-Abdeckung ab.

STEP 2: Verschrauben Sie die Geräte-Rückwand mit einer

Unterputzdose bzw. direkt auf die Wand (siehe Montage-Hinweis)

STEP 3: Nach Verkabelung drücken Sie die „Lern-Taste“, um das Gerät in Betrieb zu

nehmen (dies ist auch zu einem späteren Zeitpunkt möglich)

STEP 4: Setzen Sie die Geräte-Abdeckung nach der Montage wieder auf!

Montage-Hinweis: Beim Schließen der Geräte-Abdeckung nach erfolgtem Anschluss darauf achten, dass keine Leitungen eingeklemmt oder gequetscht werden. Die Verwendung einer Unterputzdose wird für eine einfachere Leitungsf ührung empfohlen.

BA GS3x10knx Hardware HM;DE,GB -23771- 2019.07V03 ED.doc

INSTRUCTION MANUAL AIR QUALITY SENSORS GS 3X.10 KNX

HUGO MÜLLER GMBH & CO KG, KARLSTRAßE 90, 78054 VS-SCHWENNINGEN

SAFETY INSTRUCTIONS AND BASICS

GS 30.10 knx

GS 31.10 knx

Technical data

Safety instructions / Intended use

Power supply:

Bus current:

Via KNX bus voltage

< 10 mA

CAUTION! DANGER OF FIRE AND ELECTRIC SHOCK!

!!!Installation and assembly of electrical equipment must be carried out only by a skilled person!!!

Bus system:

KNX

Connect only to suitable supply voltage [KNX bus voltage (nominal voltage 29V)].

Warranty void if housing opened by unauthorized person!

The electronic circuit is protected against a wide range of external influences. Incorrect operating may occur if external in fluences

exceed certain limits!

Installation and assembly of electrical equipment must be in accordance with national bu ilding, electrical and safety codes!

Defective devices / sensors have to be put out of service immediately!

Observe the regulations and instructions in the ZVEI/ZVEH handbook (building system technology). Especially the professional

installation of the bus lines and the professional installation and start-up of KNX devices must be observed!

The device fits for the particular use of the following tasks: monitoring of the air quality in building systems technology ( schools,

offices, hotels, conference venue etc.), data transfer and regulation via bus system.

The device is intended for use in accordance with the defined technical data.

Operate the device exclusively in a dry room!

The device is not qualified for security relevant tasks such as emergency doors, fire protection equipment, fermenting cellars etc.

Sensors:

relative humidity, temperature,

atmospheric pressure

Manual operation (GS 31.10 knx):

Manual adjustment of set-point temperature

±3° (increment 0.5°)

Measuring range relative humidity:

0–100%

Measuring range temperature:

0–50°C

Measuring range atmospheric pressure:

absolute atmospheric pressure

Permitted ambient temperature:

-0°…+50°C

Housing:

self-extinguishing thermoplastic

Mounting:

Wall

Type of connection:

Push-in connector

Type of protection:

IP 20 to DIN EN 60529

Class of protection:

III when installed according to regulations

Source of interference

Inappropriate use / disposal

Operation of GS 31.10 knx

The measurement results of the device can

be negatively influenced by external factors.

Possible sources of interference are:

■ Draught and air movement: e.g. through

windows, doors, convection, heating and

people

■ Warming and cooling: e.g. sunlight or

mounting on an outside wall

■ Heat sources: close to installed electrical

consumers e.g. dimmers

■ Vibrations or shocks, which the unites are

or were subjected to

■ Pollution due to colors, wallpaper paste,

dust e.g. at renovation work

■ Organic solvents or their vapours: e.g.

detergents

■ Plasticizers from stickers and packaging:

e.g. bubble wrap or polystyrene

The device is not intended for use of unauthorized constructional

alterations, repairs and security relevant tasks

The device is not intended for use in outdoor areas and wet rooms

The device is not qualified for security relevant tasks The controlling of

the device is only for the observation and regulation of the air quality

The inappropriate use of the device can cause damage to property and

persons

The device has to be disposed in an environmentally friendly manner

according to the current electrical codes!

Set-point temperature

manually adjustable

via touch-area

(adjustment range

±3°; increment 0.5°).

Display with LEDs.

ASSEMBLY

Assembly

Disconnect device from power supply for wiring and installation

purposes! Check power supply is disconnected!

Attention! You have to check and consider the safety instructions above!

This device is suitable for wall mounting or for mounting on a flush-mounting box.

The device should not be exposed to dusty environment.

Ensure that no dust gets inside of the device.

After initial startup, the device requires up to 5 minutes until the first correct

measurement is possible

STEP 1: Open the device with a small screw driver by pushing in the

lever at the bottom of the housing and gently remove the front cover.

STEP 2: Fix the rear cover, either directly to the wall or on a flush-mounting box

(see installation notes)

STEP 3: After wiring, press the “learn button” to set the device into programming

mode (this can be done at a later time as well)

STEP 4: After completing the installation, the front cover must be reattached

Installation note: Make sure that no wires are pinched or squeezed when installing the cover. The mounting of the device on a flush-mounting box is recommended for easier handling and wiring.
