HQ Power HQLE10044 Manuel utilisateur

HQLE10044

USER MANUAL 3

HANDLEIDING 9

MODE D'EMPLOI 15

MANUAL DEL USUARIO 21

BEDIENUNGSANLEITUNG 27

INSTRUKCJA OBSŁUGI 33

MANUAL DO UTILIZADOR 39

HQLE10044

V. 01 –22/03/2018 2 ©Velleman nv

HQLE10044

V. 01 –22/03/2018 3 ©Velleman nv

USER MANUAL

LED GOBO FLOWER LIGHT

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its

lifecycle could harm the environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a specialized company for recycling.

This device should be returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing HQPower™! Please read the manual thoroughly before bringing

this device into service. If the device was damaged in transit, do not install or use it and

contact your dealer.

2. Safety Instructions

Read and understand this manual and all safety signs before using this appliance.

For indoor use only.

Not suitable for ordinary lighting in household room illumination.

Power supply polarisation.

This appliance can be used by children aged from 8 years and above, and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning the use of the device in a

safe way and understand the hazards involved. Children shall not play with the

appliance. Cleaning and user maintenance shall not be made by children without

supervision.

Always connect the device to a grounded circuit to avoid risk of electrocution.

Always disconnect mains power when the device is not in use or when servicing or

maintenance activities are performed. Handle the power cord by the plug only.

If the external flexible cable or cord of this device is damaged, it shall be replaced by a

special cord or cord exclusively available from the manufacturer or his service agent.

All cords and cables should be routed so that they will not be walked on or pinched by

items placed upon or against them. Pay particular attention to the point where they exit

the unit.

HQLE10044

V. 01 –22/03/2018 4 ©Velleman nv

Remove all flammable materials close to the device before switching on.

Do not install the device on a flammable surface (linoleum, carpet, wood, paper,

cardboard, plastic, etc.).

Protect this device from heat sources such as radiators, heat registers, stoves, or other

appliances (including amplifiers) that produce heat.

Do not remove the cover under any conditions. There are no user-serviceable parts

inside. Never operate this device when its cover is removed.

Do not operate a visibly damaged device. Do not attempt to operate this device if the

power cord has been frayed or broken.

Always mount this device in a safe and stable manner. Mount this device in an area that

will allow proper ventilation. Allow about 15 cm between this device and a wall.

This device should only be serviced by qualified service personnel.

Do not use the luminaire with a cracked or broken protective shield. Disconnect

immediately from the mains. The protective shield is not replaceable.

Keep this manual for future reference.

3. General Guidelines

Refer to the Velleman®Service and Quality Warranty on the last pages of this manual.

Familiarise yourself with the functions of the appliance before actually using it. Only use

the appliance for its intended purpose. Using the appliance in an unauthorised way will

void the warranty.

Always make sure to connect the device to an alternating current matching the value

stated on the device.

Always install the device in a well-ventilated location.

Keep this device away from dust and extreme temperatures. Make sure the ventilation

openings are clear at all times. For sufficient air circulation, leave at least 2.5 cm in

front of the openings.

Never connect the device to a dimmer or rheostat.

Never carry or move the device from the power cord or any other moving part. Always

use the bracket.

In the event of an operating problem, stop using the device immediately.

Never try to repair the device. There are no user-serviceable parts inside the device.

Refer to an authorized dealer for service and/or spare parts.

This device is not designed for permanent operation: regular operation breaks will

prolong its live.

HQLE10044

V. 01 –22/03/2018 5 ©Velleman nv

All modifications of the appliance are forbidden for safety reasons. Damage caused by

user modifications to the appliance is not covered by the warranty.

Damage caused by disregard of certain guidelines in this manual is not covered by the

warranty and the dealer will not accept responsibility for any ensuing defects or

problems.

Nor Velleman nv nor its dealers can be held responsible for any damage (extraordinary,

incidental or indirect) –of any nature (financial, physical…) arising from the possession,

use or failure of this product.

4. Installation

4.1 General Guidelines

Have the device installed by a qualified person, respecting all applicable norms.

Install the device on an even, fire-resistant, scratch-resistant, water-resistant and non-

slippery surface.

The carrying construction must be able to support 10 times the weight of the device for

1 hour without deforming.

Make sure there is no flammable material within a 1 m radius of the device.

Install the device in a location with few passers-by that is inaccessible to unauthorised

persons.

Install the device in a location where you can easily access the power cord.

Install the device in a well-ventilated area.

4.2 Overhead Installation

When hung, the device must always be secured with a secondary attachment e.g. a

safety cable.

Never stand directly below the device when it is being mounted, removed or serviced.

Have a qualified technician check the device once a year and once before you bring it

into service.

Overhead mounting requires extensive experience: calculating workload limits,

determining the installation material to be used… Have the material and the device itself

checked regularly. Do not attempt to install the device yourself if you lack these

qualifications as improper installation may result in injuries.

For truss mounting, use an appropriate clamp (not incl.) and fit an M10 bolt through the

centre of the (folded) bracket.

HQLE10044

V. 01 –22/03/2018 6 ©Velleman nv

4.3 Secondary Suspension

Hanger

Where a hanger is provided, the bearing parts of the hanger shall be capable of

supporting ten (10) times the weight of the luminaire without permanent deformation

and shall be manufactured from non-combustible materials such as steel or its

equivalent.

Accessories

The design of the luminaire shall be such that removable accessories, e.g. colour frames

and barn doors, when properly inserted, cannot fall out of the luminaire.

Secondary Suspension

A secondary suspension shall be provided for the luminaire, except where the luminaire

is arranged for floor mounting or if it is intended for handheld use. The secondary

suspension shall be designed and mounted in such a way that in the event of a failure of

the primary suspension, no part of the luminaire can fall. The secondary suspension

must withstand a 30 cm vertical drop for 30 times.

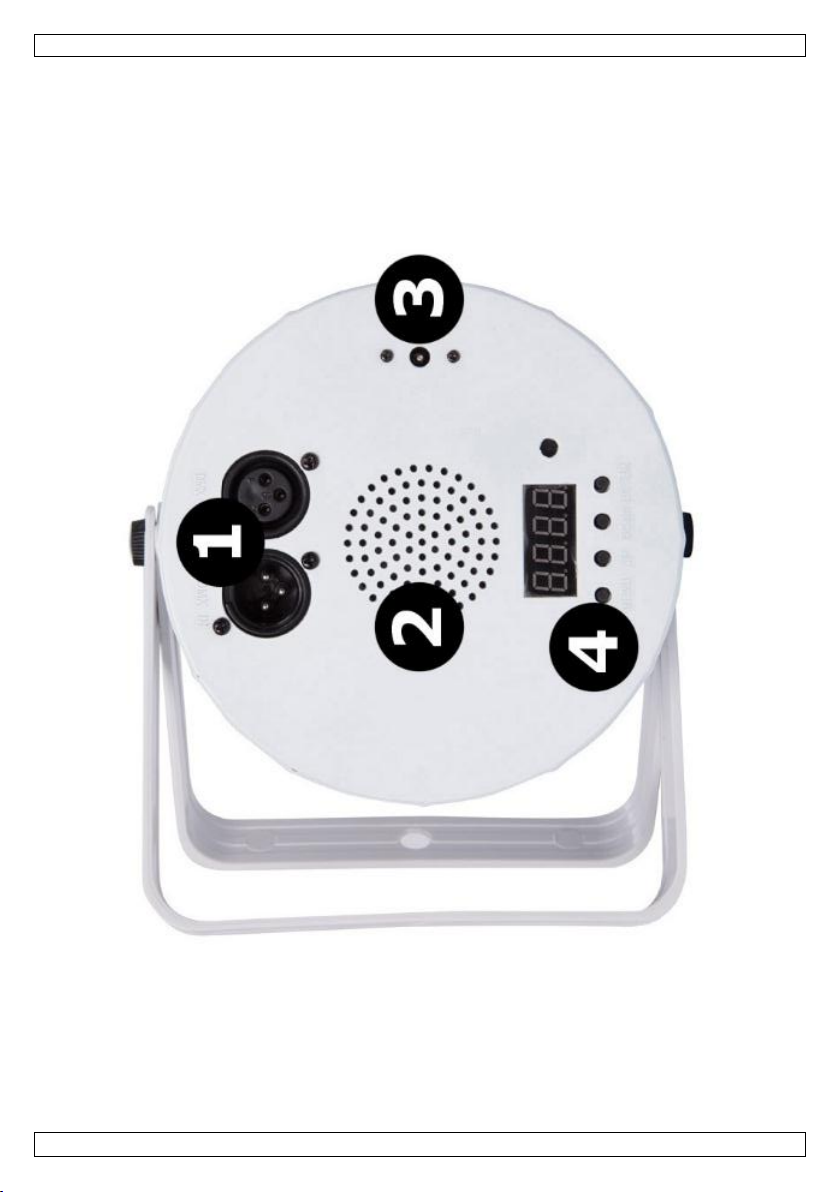

5. Overview

Refer to the illustrations on page 2 of this manual.

DMX input/output

power input

microphone

display + menu buttons

6. Operation

6.1 Control Panel

Access the control panel functions using the four panel buttons located around the

display.

scroll through the menu options

upwards through the menu list

downwards through the menu list

Enter

confirm a selection

HQLE10044

V. 01 –22/03/2018 7 ©Velleman nv

6.2 Remote Control

Do not puncture batteries or throw them in fire as they may explode. Do not attempt to

recharge non-rechargeable batteries (alkaline). Dispose of batteries in accordance with

local regulations. Keep batteries away from children.

button

from

description

A11

A19

red auto mode, S > F

A21

A29

green auto mode, S > F

A31

A39

blue auto mode, S > F

A41

A49

white LED auto mode, S > F

A51

A59

red + green + blue auto mode, S > F

A61

A69

colour jump auto mode, S > F

A71

A79

colour fade auto mode, S > F

FLASH

A81

A89

flash auto mode, S > F

S101

S120

sound mode + flash

S201

S220

sound mode

SPEED

speed control

7. Cleaning and Maintenance

Before starting any cleaning or maintenance activities:

1. Unplug the device's power cord from the outlet.

2. Let the device cool down.

Cleaning

Use normal glass cleaner and a soft cloth to wipe off the outside casing.

Always be sure to dry all parts completely before plugging the device back in.

Cleaning frequency depends on the environment in which the unit operates (i.e. smoke,

fog residue, dust, dew).

Do not immerse the device in any liquid.

Maintenance

All screws should be tightened and free of corrosion.

The housing, the lenses, the mounting supports and the installation location (e.g.

ceiling, suspension, trussing) should not be deformed, modified or tampered with; e.g.

do not drill extra holes in mounting supports, do not change the location of the

connections…

Mechanically moving parts must not show any signs of wear and tear.

The electric power supply cables must not show any damage. Have a qualified

technician maintain the device.

There are no user-serviceable parts, apart from the fuse and the lamp.

Refer to an authorized dealer for service and/or spare parts.

HQLE10044

V. 01 –22/03/2018 8 ©Velleman nv

8. Technical Specifications

power supply ...................................................................12 VDC, 2 A (adaptor incl.)

power consumption ........................................................................................ 30 W

light source ................................................................................8 x 3 W RGBW LED

control range .............................................................................................. < 10 m

dimensions .............................................................................. 180 x 160 x 200 mm

weight ............................................................................................................1 kg

Use this device with original accessories only. Velleman nv cannot be held responsible in the

event of damage or injury resulting from (incorrect) use of this device. For more info

concerning this product and the latest version of this manual, please visit our website

www.hqpower.eu. The information in this manual is subject to change without prior notice.

The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part

of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise

without the prior written consent of the copyright holder.

HQLE10044

V. 01 –22/03/2018 9 ©Velleman nv

HANDLEIDING

LED GOBO FLOWER

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus

wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel

(en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw

verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de

verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in

gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan

niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Enkel geschikt voor gebruik binnenshuis!

Niet geschikt voor de verlichting van een huishoudelijke ruimte.

Poolaanduiding voedingsstekker.

Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met

fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan

ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die

verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het

toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het

toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging

en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij

ze onder toezicht staan.

Sluit het toestel steeds aan op een geaard stopcontact om elektrische schokken te

voorkomen.

Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is of voordat u

het toestel reinigt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.

Indien de voedingskabel beschadigd is, dan moet deze door de fabrikant of diens

servicedienst vervangen worden.

HQLE10044

V. 01 –22/03/2018 10 ©Velleman nv

Plaats de kabels zodanig dat niemand erop kan trappen of erover kan vallen of

struikelen, vooral bij de stekker en het punt waar de kabel het toestel verlaat.

Verwijder alle brandbare materialen in de nabijheid van het toestel voordat u het

inschakelt.

Plaats het toestel niet op een brandbaar oppervlak (bv. linoleum, tapijt, hout, papier,

karton, plastic, enz.).

Houd dit toestel uit de buurt van warmtebronnen zoals radiatoren,

verwarmingselementen, fornuizen of andere toestellen (incl. versterkers) die warmte

produceren.

Demonteer of open dit toestel nooit. De gebruiker mag geen onderdelen vervangen.

Gebruik dit toestel nooit wanneer de behuizing geopend is.

Gebruik nooit een beschadigd toestel. Gebruik dit toestel niet indien de voedingskabel

beschadigd is.

Monteer dit toestel steeds op een veilige en stabiele manier. Monteer dit toestel in een

ruimte waar voldoende ventilatie aanwezig is. Houd een afstand van ongeveer 15 cm

vanaf het toestel tot de muur.

Het onderhoud mag uitsluitend door een vakman uitgevoerd worden.

Gebruik het toestel niet indien de beschermplaat gebarsten of gebroken is. Ontkoppel

het toestel onmiddellijk. De beschermplaat is niet vervangbaar.

Bewaar deze handleiding voor verdere raadpleging.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantieachteraan deze handleiding.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Gebruik het

toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd

gebruik.

Sluit het toestel aan op een geschikt stopcontact (zie label op het toestel).

Plaats het toestel in een goed geventileerde ruimte.

Bescherm tegen stof en extreme temperaturen. Zorg ervoor dat de ventilatieopeningen

niet verstopt geraken. Voorzie een ruimte van minstens 2.5 cm tussen het toestel en elk

ander object

Sluit het toestel nooit aan op een dimmer of reostaat.

Verplaats of draag het toestel nooit aan de voedingskabel of andere bewegende

onderdelen. Gebruik steeds de beugel.

Als het toestel niet correct functioneert, schakel het onmiddellijk uit.

Table des matières

Langues :

Autres manuels HQ Power Matériel de DJ

HQ Power

HQ Power VDPLOW7201 Manuel utilisateur

HQ Power

HQ Power VDPL300QF Manuel utilisateur

HQ Power

HQ Power VDL100CM Manuel utilisateur

HQ Power

HQ Power VDSCDM1 Manuel utilisateur

HQ Power

HQ Power VDL80FB Manuel utilisateur

HQ Power

HQ Power VDPL300CB Manuel utilisateur

HQ Power

HQ Power HQLE10032 Manuel utilisateur

HQ Power

HQ Power HQPE10003 Manuel utilisateur

HQ Power

HQ Power VDP600HZ Manuel utilisateur

HQ Power

HQ Power VDPLP3601VW Manuel utilisateur

HQ Power

HQ Power VDP100BM Manuel utilisateur

HQ Power

HQ Power VDLLMS2 Manuel utilisateur

HQ Power

HQ Power VDP1000SW Manuel utilisateur

HQ Power

HQ Power HQLP10022 Manuel utilisateur

HQ Power

HQ Power HQPE10004 Manuel utilisateur

HQ Power

HQ Power VDL15BM Manuel utilisateur

HQ Power

HQ Power VDP1401RGLD4 Manuel utilisateur

HQ Power

HQ Power VDPLOW2403 Manuel utilisateur

HQ Power

HQ Power VDP1001BLD7 Manuel utilisateur

HQ Power

HQ Power HQPE10001 Manuel utilisateur

HQ Power

HQ Power VDP250EL Manuel utilisateur

HQ Power

HQ Power VDPLP3601RGB Manuel utilisateur

HQ Power

HQ Power MULTIPAR 575W Manuel utilisateur

HQ Power

HQ Power VDPLW800 Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
