HP Xw4300 - Workstation - 2 GB RAM Manuel utilisateur

1/12

Installing an IEEE-1394 card

This document describes how to install an IEEE-1394 card in your HP workstation.

Kit contents

The following components are included in your processor kit:

■IEEE-1394 (a or b) card

■Y-adapter power cable

■Warranty

■Installation instructions

Before you begin

See http://www.hp.com/accessories/workstations to determine the compatibility of this product with

your HP workstation.

Observe warnings and cautions

ÅWARNING: Any surface or area of the equipment marked with these symbols indicates the presence of

a hot surface or hot component. If this surface is contacted, the potential for injury exists. To reduce the

risk of injury from a hot component, allow the surface to cool before touching.

ÅWARNING: Any surface or area of the equipment marked with these symbols indicates the presence of

an electrical shock hazard. To reduce the risk of injury from electrical shock, do not open any enclosed

area.

2/12

Installing an IEEE-1394 card

ÅWARNING: To reduce the risk of electric shock or damage to your equipment:

❏Do not disable the power cord grounding plug. The grounding plug is an important safety feature.

❏Plug the power cord in a grounded (earthed) outlet that is easily accessible at all times.

❏Disconnect power from the equipment by unplugging the power cord from the electrical outlet.

ÅWARNING: To reduce the risk of serious injury, read the Safety & Comfort Guide. It describes proper

workstation, setup, posture, and health and work habits for computer users, and provides important

electrical and mechanical safety information. This guide is located on the Web at

http://www.hp.com/ergo and/or on the documentation CD if one is included with the product.

ÄCAUTION: Static electricity can damage the electronic components of the workstation. Before beginning

these procedures, be sure you are discharged of static electricity by briefly touching a grounded metal

object.

✎NOTE: HP accessories are for use in HP workstation products. They have been extensively tested for

reliability and are manufactured to high quality standards. HP, therefore, warrants only those accessories

that are manufactured or sold by HP.

Step 1—Prepare the workstation

Your workstation documentation includes instructions for disassembling and preparing the workstation for

installation, including powering down the workstation, disconnecting power from the workstation, opening

the access panel, and removing components.

For product-specific information, refer to the Service and Technical Reference Guide for your HP

workstation at http://www.hp.com/support/workstation_manuals.

3/12

Installing an IEEE-1394 card

Step 2—Remove PCI slot cover

Open the PCI retention clamp by pressing down on the clips and moving the clamp toward the rear of the

workstation 1. Pull up on the slot cover to remove it from the chassis 2.

✎NOTE: The following illustrations are shown as examples only. Your system may look different.

Figure 1 Remove PCI slot cover

4/12

Installing an IEEE-1394 card

Step 3—Install the IEEE-1394 card

ÄCAUTION: To prevent damage to this system, observe the following Electro Static Discharge (ESD) precautions

while performing the system parts removal/replacement procedures:

❏Work on a static-free mat.

❏Wear a static strap to ensure that any accumulated electrostatic charge is discharged from your body

to the ground.

❏Create a common ground for the equipment you are working on by connecting the static-free mat,

static strap and peripheral units to that piece of equipment.

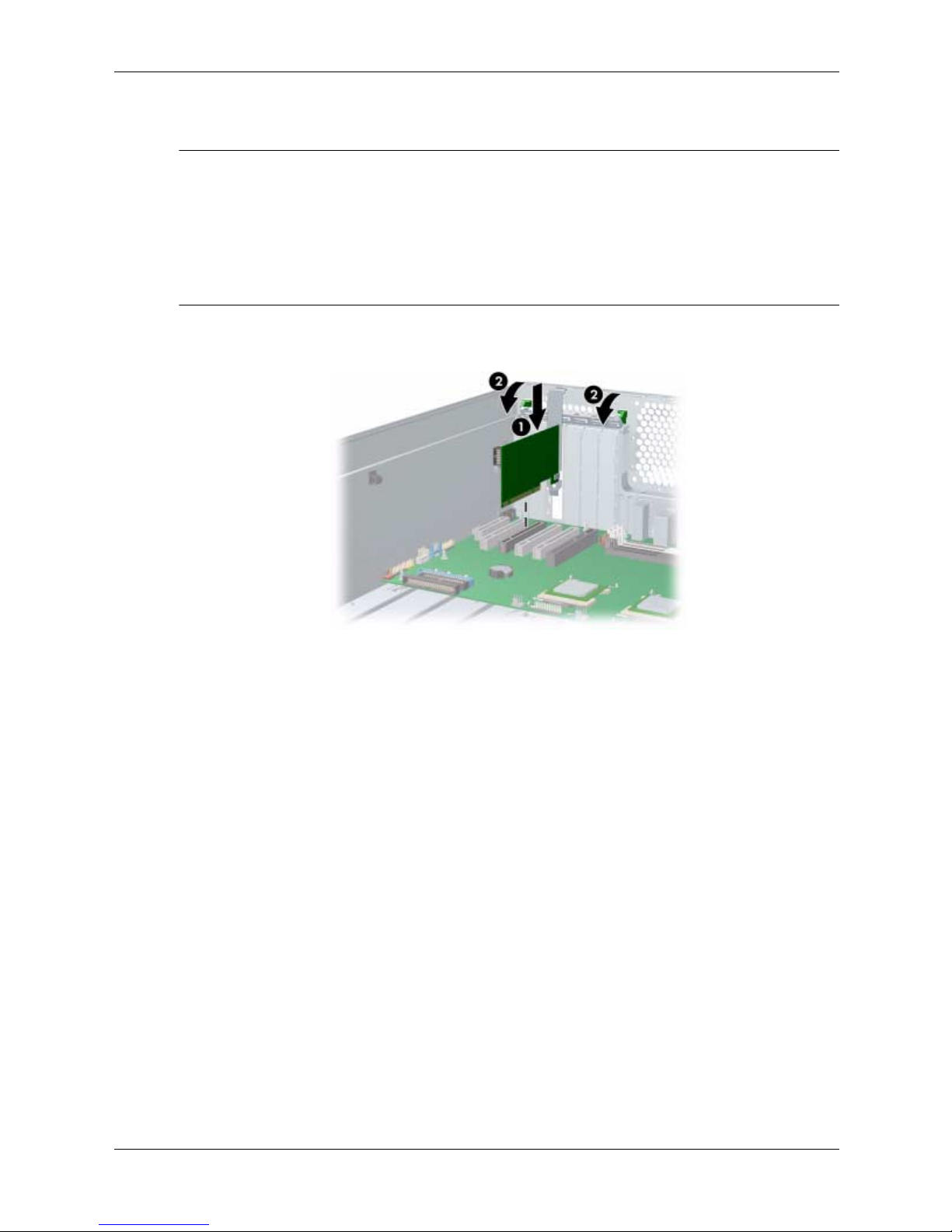

Install the IEEE-1394 card 1in an unused PCI or PCI Express slot that accommodates the type of

IEEE-1394 card you are installing. Lower the PCI retention clamp and close the retention clamp clips 2.

Figure 2 Install IEEE-1394 card

5/12

Installing an IEEE-1394 card

Step 4—Configure cabling

HP xw4000/xw6000 series workstations

1. Connect a flexible disk-type power connector from the workstation power supply to the power

connector on the IEEE-1394 card 1. Connect the front IEEE-1394 I/O cable to the I/O connector on

the IEEE-1394 card 2.

Figure 3 Connect power cable to IEEE-1394 card

2. If necessary, remove the plastic plug or adhesive label from the front 1394 port.

✎NOTE: If an adhesive label is covering the front 1394 port, the front bezel must be removed to remove the

adhesive label.

6/12

Installing an IEEE-1394 card

HP xw8000/xw9000 series workstations

1. Connect one connector on the Y-adapter power cable to the workstation optical drive power wire 1.

Connect the second connector on the Y-adapter power cable to the optical drive power connector 2.

Connect the third connector on the Y-adapter power cable to the power connector on the IEEE-1394

card 3.

Figure 4 Connect IEEE-1394 Y-adapter power cable

✎NOTE: IEEE-1304b functionality is provided by the IEEE-1394 card. IEEE-1394a functionality is

supported to the workstation front IO connector only. Leave the 1394a front bezel I/O cable connected to

the workstation system board.

Step 5—Reassemble the workstation

After installing the IEEE-1394 card, reassemble the workstation using the instructions in the workstation

documentation. The reassembly process includes reinstalling the side access panel, restoring power to the

workstation, and restarting the workstation.

trademark of Hewlett-Packard Development Company, L.P. Microsoft and Windows are U.S.

registered trademarks of Microsoft Corporation. Linux is a U.S. registered trademark of Linus

Torvalds.

356318-003

7/12

IEEE-1394 カードの取り付け

本書では、 HP Workstation で使用する IEEE-1394 カードの取り付け方法を説明します。

キットの内容

プロセッサキットには次のコンポーネントが含まれています。

■IEEE-1394 (a または b) カード

■Yアダプタ電源ケーブル

■保証書

■インストール手順

はじめに

この製品が HP Workstation に使用できることを http://www.hp.com/accessories/workstations (

英語 )で確認してください。

警告と注意

Å警告 :

この記号が貼付された装置の表面または内部部品の温度が非常に高くなる可能性があることを示

します。この表面に手を触れるとやけどをする場合があります。表面が熱くなっているため、やけどを

しないように、システムの内部部品が十分冷めてから手を触れてください。

Å警告 :

この記号が貼り付けられた装置の表面または内部部品に触れると、感電の危険があることを示し

ます。感電防止のため、カバーは開けないでください

8/12

IEEE-1394 カードの取り付け

Å警告 : 感電または装置の障害を防ぐため、次のことを守ってください。

❏電源コードの接地プラグは必ず使用してください。接地プラグは、安全上重要な機能を果たして

います。

❏電源コードは、いつでも容易にアクセスできる接地されたコンセントに差し込んでください。

❏装置の電源を切るには、電源コードのプラグをコンセントから外してください。

Å警告 :

けがを防ぐために、『

Safety & Comfort Guide

』を読んでください。このガイドでは、ワークス

テーションの適切なセットアップ方法、ユーザーの作業方法、および安全上重要な電気および機械関連

の情報を説明しています。このガイドは、

http://www.hp.com/ergo

(

英語

)

、またはドキュメンテー

ション

が製品に付属している場合は、その中にあります。

Ä注意 :

静電気によってワークステーションの電子部品が損傷することがあります。作業を始める前に必

ず、接地されている金属に触って静電気を放電してください。

✎注記： HP アクセサリは、 HP Workstation 製品に使用します。アクセサリは、広範囲にわたる信頼性試験を

実施しているとともに、高い品質基準に従って製造されています。当社が保証しているアクセサリは、当

社が製造または販売しているものに限られます。

手順 1：ワークステーションの準備

お使いのワークステーションに添付されているマニュアルでは、ワークステーションの電源切

断、ワークステーションからの電源供給切断、アクセスパネルの取り外し、およびコンポーネ

ントの取り外しなど、インストールのためのワークステーションの分解と準備について説明し

ています。

製品に固有な情報については、 http://www.hp.com/support/workstation_manuals ( 英語 ) にあ

るHP Workstation の『Service and Technical Reference Guide』を参照してください。

9/12

IEEE-1394 カードの取り付け

手順 2：PCI スロットカバーの取り外し

クリップを下に押してPCI 保持クランプを開き、クランプをワークステーションの背面方向に

動かします (図1参照 )。スロットカバーを上に引っ張りシャーシから取り外します (図2参

照)。

✎注記：次の図は例を示しています。お使いのシステムは、この図とは異なっている場合があります。

図1 PCI スロットカバーの取り外し

10/12

IEEE-1394 カードの取り付け

手順 3：IEEE-1394 カードの取り付け

Ä注意 : システム部品の取り外しまたは交換のときには、システムの損傷を防ぐために、次に示す静電気放

電(ESD) に対する予防措置を行ってください。

❏静電気防止マット上で作業する。

❏静電気ストラップを着用して、身体に蓄積した静電気を確実にアースに放電させる。

❏作業対象の装置と、静電気防止マット、静電気ストラップ、および周辺機器ユニットを接続し

て、共通グラウンドを形成する。

IEEE-1394 カードを、未使用の PCI または PCI Express スロット (取り付ける IEEE-1394 カード

のタイプをサポートしているスロット )に取り付けます (図1参照 )。PCI 保持クランプを下げ

て、保持クランプクリップを閉じます (図2参照 )。

図2 IEEE-1394 カードの取り付け
