Horn Tools HFORARSA01 Manuel utilisateur
www.horntools.com
Einbauanleitung | Mounting instructions

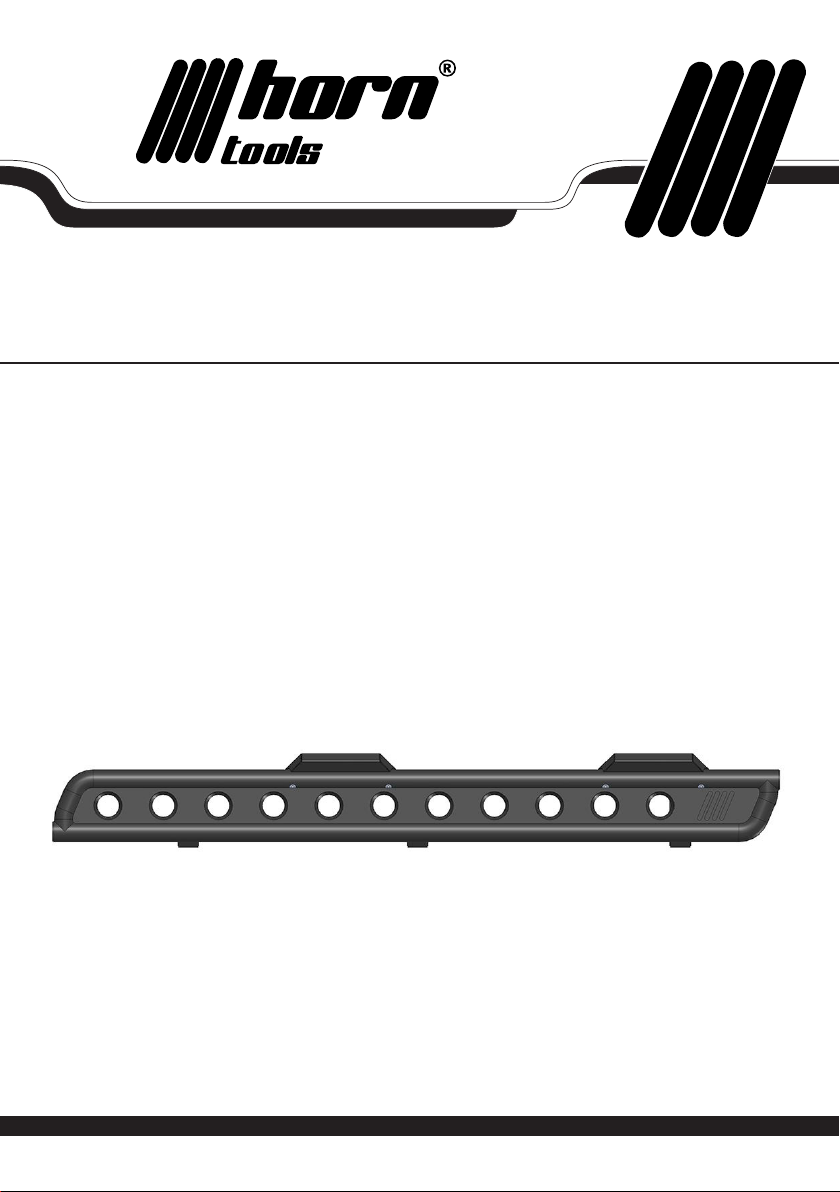

Rockslider Aluminium
rock sliders – aluminium version
Modell | Model
HFORARSA01
Trägerfahrzeug: Ford Ranger BJ: 2015 –
fits: Ford Ranger manufacturing year 2015 and following
Datum / date: 2 |609.08.2022 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Allgemeine Hinweise | universal notes
► Fragen / questions
Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you
have further questions regarding the mounting or the useage of your horntools product feel free to contact us.
► Ersatzteile / spare parts
erhaltest du von deinem horntools Fachhändler / contact your local horntools dealer
► Haftung / liability
Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht
bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwendungszwecks, lehnt der
Hersteller die Gewährleistung für Schäden am Produkt ab.
Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen. In case of non-
observance of this manual and its information or non-specied usage of the product, the manufacturer does not
give any kind of warranty of damage on the product.
The liability is excluded for consequential damages in any kind for material or persons.
► Rechtliche hinweise / legal notice
Grak- und Textteile dieser Anleitung wurden mit Sorgfalt hergestellt. Für eventuell vorhandene Fehler und deren
Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser
Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this
manual.
Technical changes reserved!
► Kennzeichnung von Gefahren / symbols for dangerous operation
Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, bei Nichtbeachtung kann es zu
Beschädigung am Produkt oder Verletzungen kommen! Whenever this symbol is placed at an
installation step special care must be taken. If you don’t follow the instructions you could either
damage the product or injure yourself!
► Nach dem Einbau / after the installation
Mach dich auf eine Testfahrt und prüfe ob durch den Einbau der horntools Komponente keine ungewollten
Geräusche entstanden sind oder sich das Fahrverhalten anderweitig geändert hat. Make a test drive with the car
and check that no unwanted noise or other unwanted changes in the cars driveability or behaviour have occurred
since you’ve installed the horntools components.
Prüfe vor dem Einbau ob der Lieferumfang komplett ist und alle Teile unbeschädigt sind.
Sollten Teile fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem
Einbau des Systems bis alle Teile unbeschädigt bei dir sind.
Before installing the horntools product, check if all parts are in the package and are not damaged!
If something is missing or damaged contact your horntools dealer and don’t start the installation.
3 |6
Seite / page:
Datum / date: 09.08.2022
Stückliste | partlist
Anzahl
quantity
Zeichnungsnummer
drawing number
Beschreibung
description
2
HFORARSA01 Rockslider
4
HFORARSA01_001 Trittstufe
entry steps
Artikel
article
Größe
size
Festigkeit
strength
Koporm
head
Oberäche
surface DIN / ISO Stk.
quant.
Schraube/bolt M8x30 8.8 Linse/lens head A4-80 ISO7380-2 8
Scheibe/washer M8 A4-80 DIN125-A 8
Schraubenliste | boltlist
1.

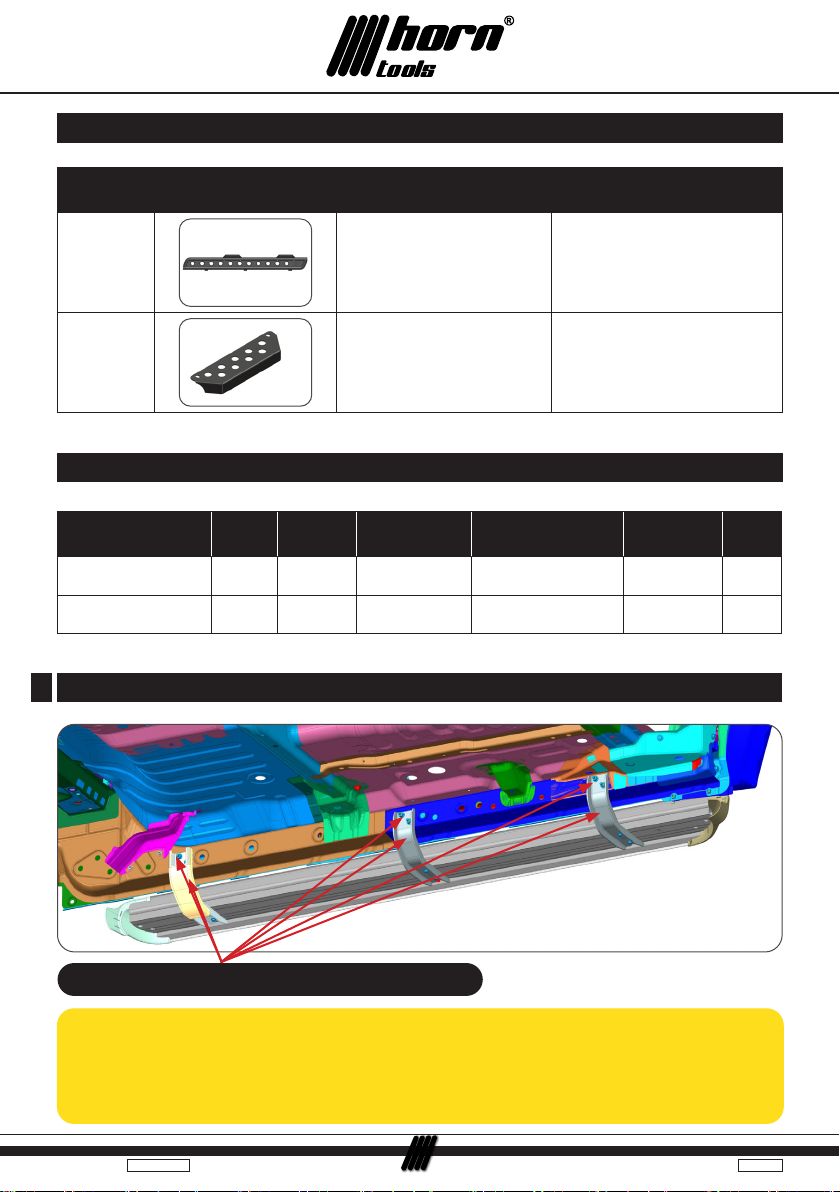

Abb. 01: Montage der Rockslider / xation of the rocksliders
Originale Trittstufe abbauen und an denselben Schrauben HFORARSA01 wieder montieren. Schrauben
anhand der Drehmoment-Tabelle auf der letzten Seite anziehen!
Unbolt the original side steps, replace them with HFORARSA01, use same bolts and nuts. Torque down all bolts
in addition to the torque diagram on the last page of this instruction.

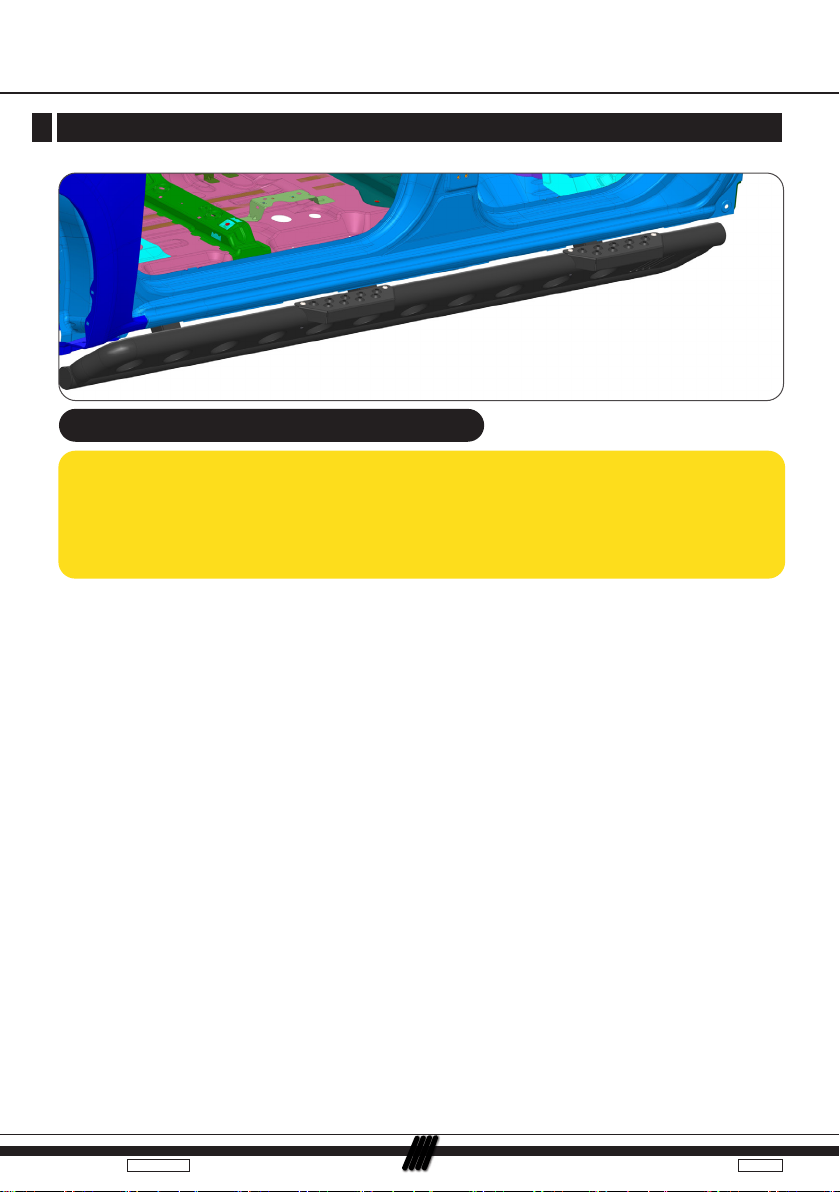

Einbau der Rockslider | mounting of rock sliders
Datum / date: 4 |609.08.2022 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
2.
Abb. 02: Trittstufen montiert / entry steps mounted
Mit den beiliegenden M8 Linsenkopfschrauben die Einstiegstritte wie in Abb. 02 gezeigt verschrauben.
Wenn die Trittstufen nicht montiert werden Gewinde mit den Schrauben verschließen.
Use the M8 lens head bolts to mount the entry steps, like shown in Abb. 02. If you do not want to mount the entry
steps close the threaded holes with the bolt alone.
Montage der Trittstufen | mounting of the entry steps
5 |6
Seite / page:
Datum / date: 09.08.2022
Regelgewinde
Abmessung Vorspannkraft (kN) Anziehmoment (Nm)
Festigkeits-
klasse 4.6 5.6 8.8 10.9 12.9 4.6 5.6 8.8 10.9 12.9
M 4x0,70 1,29 1,71 3,9 5,7 6,7 1,02 1,37 3,0 4,4 5,1
M 5x0,80 2,1 2,79 6,4 9,3 10,9 2,0 2,7 5,9 8,7 10
M 6x1,00 2,96 3,94 9,0 13,2 15,4 3,5 4,6 10,0 15,0 18,0
M 8x1,25 5,42 7,23 16,5 24,2 28,5 8,4 11,0 25,0 36,0 43,0
M 10x1,50 8,64 11,5 26,0 38,5 45,0 17,0 22,0 49,0 72,0 84,0
M 12x1,75 12,6 16,8 38,5 56,0 66,0 29,0 39,0 85,0 125,0 145,0
M 14x2,00 17,3 23,1 53,0 77,0 90,0 46,0 62,0 135,0 200,0 235,0
M 16x2,00 23,8 31,7 72,0 106,0 124,0 71,0 95,0 210,0 310,0 365,0
M 18x2,50 28,9 38,6 91,0 129,0 151,0 97,0 130,0 300,0 430,0 500,0
M 20x2,50 37,2 49,6 117,0 166,0 194,0 138,0 184,0 425,0 610,0 710,0
M 22x2,50 46,5 62,0 146,0 208,0 243,0 186,0 250,0 580,0 830,0 970,0
M 24x3,00 53,6 71,4 168,0 239,0 280,0 235,0 315,0 730,0 1050,0 1220,0
M 27x3,00 70,6 94,1 221,0 315,0 370,0 350,0 470,0 1100,0 1550,0 1800,0
M 30x3,50 85,7 114,5 270,0 385,0 450,0 475,0 635,0 1450,0 2100,0 2450,0
M 33x3,50 107,0 142,5 335,0 480,0 560,0 645,0 865,0 2000,0 2800,0 3400,0
M 36x4,00 125,5 167,5 395,0 560,0 680,0 1080,0 1440,0 2600,0 3700,0 4300,0
M 39x4,00 151,0 201,0 475,0 670,0 790,0 1330,0 1780,0 3400,0 4800,0 5600,0
Drehmomenttabelle | torque diagram [torque in Nm]
Drehmomenttabelle für Edelstahlschrauben
Gewinde
Festigkeitsklasse 50 Festigkeitsklasse 70 Festigkeitsklasse 80
Vorspannkraft
in N
Anziehdreh-
moment in Nm
Vorspannkraft
in N
Anziehdreh-
moment in Nm
Vorspannkraft
in N
Anziehdreh-
moment in Nm
M 3 900 0,85 1.000 1,0 1.200 1,3
M 4 1.080 0,8 2.970 1,7 3.960 2,3
M 5 2.260 1,6 4.850 3,4 6.470 4,7
M 6 3.200 2,8 6.850 5,9 9.130 8,0
M 8 5.860 6,8 12.600 14,5 16.700 19,3
M 10 9.320 13,7 20.000 30,0 26.600 39,4
M 12 13.600 23,6 29.100 50,0 38.800 67,0
M 14 18.700 37,1 40.000 79,0 53.300 106,0
M 16 25.700 56,0 55.000 121,0 73.300 161,0
M 18 32.200 81,0 69.000 174,0 92.000 232,0
M 20 41.300 114,0 88.600 224,0 118.100 325,0
M 22 50.000 148,0 107.000 318,0 143.000 424,0
M 24 58.000 187,0 142.000 400,0 165.000 534,0
www.horntools.com
horntools GmbH
Wallenmahd 23 . 6850 Dornbirn . AUSTRIA
email: o[email protected]
UID: ATU65090439
