Honeywell UDC1200 MICRO-PRO Guide de l'utilisateur

1

UDC 1200 Start-up Guide Rev 2

HONEYWELL UDC1200 MICRO-PRO

1. Mounting Page 2

2. Wiring Page 3

3. Select Mode Page 5

4. Configuration Mode Page 6

5. Setup Mode Page 12

6. Operator Mode Page 15

7. Automatic Tuning Mode Page 16

8. Product Information Mode Page 17

9. Installing Option Modules Page 19

10. Error Fault Indications Page 20

11. Lost Lock Code Page 21

The full user’s manual can be downloaded from Honeywell Web page

HONEYWELL UDC1200/1700 MICRO-PRO

Universal Digital Controller

Start-Up Guide

2

UDC 1200 Start-up Guide Rev 2

CAUTION: Installation and configuration should be performed only by personnel who are technically competent

to do so. Local Regulations regarding electrical installation & safety must be observed.

1. INSTALLATION

3

UDC 1200 Start-up Guide Rev 2

Rear Terminal Wiring

USE COPPER CONDUCTORS

(EXCEPT FOR T/C INPUT)

Single Strand wire gauge:

Max 1.2mm (18SWG)

UDC 1200

CAUTION: Check information label on

housing for correct operating voltage before

connecting supply to Power Input

Fuse: 100 –240V ac –1amp anti-surge

24/48V ac/dc –315mA anti-surge

2. WIRING

4

UDC 1200 Start-up Guide Rev 2

5

UDC 1200 Start-up Guide Rev 2

3. SELECT MODE

6

UDC 1200 Start-up Guide Rev 2

First select Configuration mode from Select mode (refer to section 2).

First select Configuration mode from Select mode (refer to section 3).

Press to scroll through the parameters, then press or to set the required value.

To accept a change must be pressed, otherwise parameter will revert to previous value.

To exit from Configuration mode, hold down and press , to return to Select mode.

Note: Parameters displayed depends on how instrument has been configured.

Parameters marked * are repeated in Setup Mode.

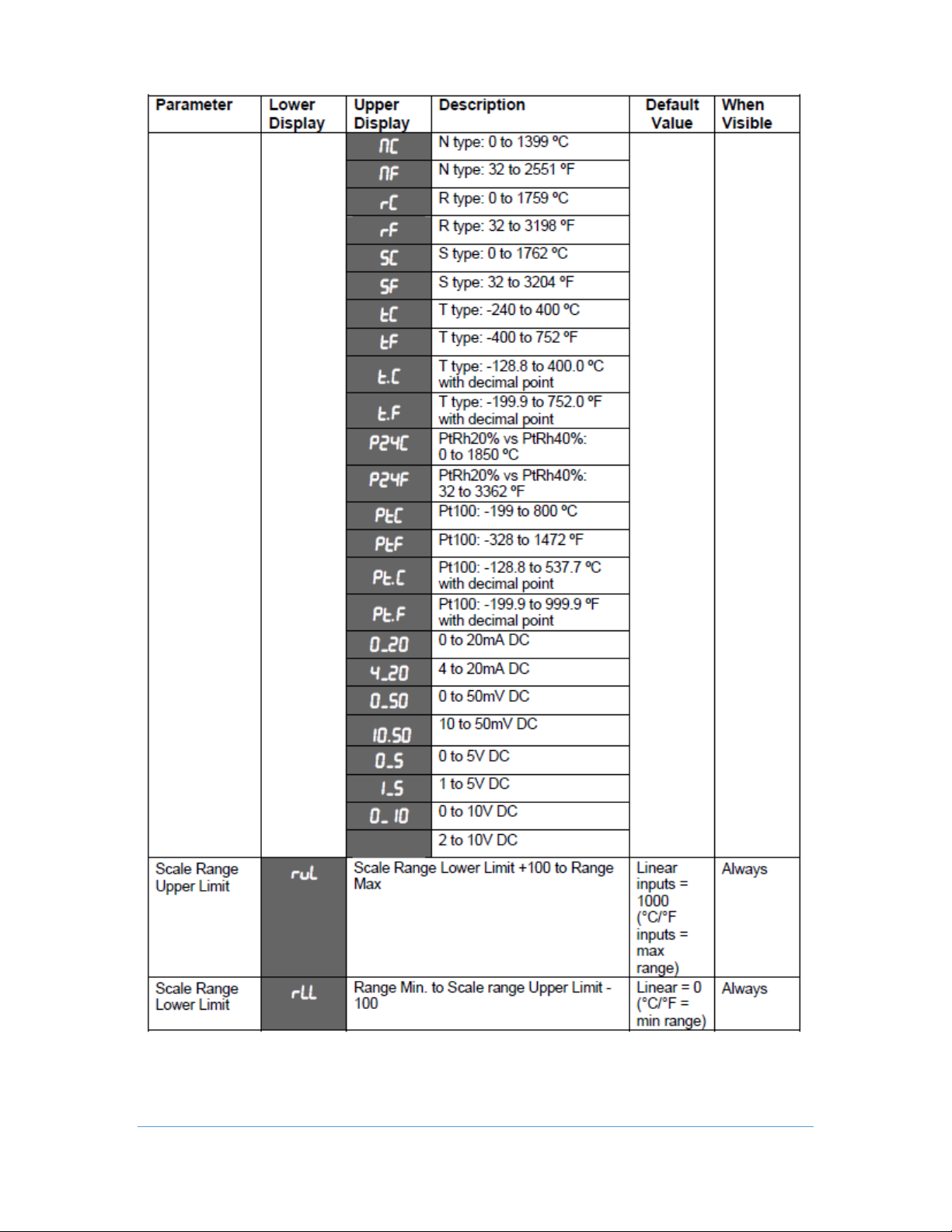

4. CONFIGURATION MODE

7

UDC 1200 Start-up Guide Rev 2

8

UDC 1200 Start-up Guide Rev 2

9

UDC 1200 Start-up Guide Rev 2

10

UDC 1200 Start-up Guide Rev 2
