Honeywell SEARCHLINE EXCEL PLUS Manuel utilisateur
QUICK START
GUIDE
GASSING TEST CELL
SEARCHLINE EXCEL™EDGE
SEARCHLINE EXCEL™PLUS
(3)
ENGLISHEN
The gassing test cell allows the Searchline Excel™ Plus and
Searchline Excel™ Edge calibration to be checked using
a user-specified gas concentration, as an alternative to the stand-
ard functional test filters.
CAUTION
Prerequisite for calibration check using the gassing test cell is
installation of the Honeywell Fixed Platform App to a suitable
handheld device.
The test gas must be the same as the gas calibration of
the Searchline Excel Plus or Searchline Excel Edge units and ide-
ally the concentration should be between 2 and 5 LEL.m, never
below 1 LEL.m.
Note
For Universal Calibration units any of Methane, Ethane, Propane,
Butane, Ethylene can be used. Natural gas mixes can also be tested.
Note
Cross-calibration is not recommended. Typical values for cross-
sensitivity are not sufficiently precise to enable valid calibration
checks using the gassing test cell. Response tests can easily be
performed with the functional test filters.
Refer to the Technical Manual for more information.
WARNING
Take necessary precautions to ensure safety when dealing
with high concentration gasses.
(4)
Gas type LEL of
the gas
Concentration
applied
Calculated
response with
17 cm gas test cell
420 mA
output
Methane 4.4 % v/v 65 %v/v 2.5 LEL.m 12.0 mA
Ethane 2.4 % v/v 35 %v/v 2.5 LEL.m 12.0 mA
Propane 1.7 % v/v 25 %v/v 2.5 LEL.m 12.0 mA
Butane 1.4 % v/v 20 %v/v 2.5 LEL.m 12.0 mA
Pentane* 1.1 % v/v 16 %v/v 2.5 LEL.m 12.0 mA
Ethylene 2.3 % v/v 34 % v/v 2.5 LEL.m 12.0 mA
Propylene 2.0 % v/v 30 % v/v 2.5 LEL.m 12.0 mA
The gassing test cell supplied by Honeywell Analytics
(Part No: 2017B0185) is 17 cm (0.55 ft) long and weighs 958 g
(2.11 lb).
The following table outlines the response expected when using
this gassing test cell:
*Pentane cannot be used with the gassing test cell. At normal temperatures,
this substance does not vaporise sufficiently to give a useful signal in the short
path of the gassing test cell.
(5)
WARNING
These gases are flammable and some are toxic.
Take appropriate precautions when handling.
CONNECT THE GASSING TEST CELL

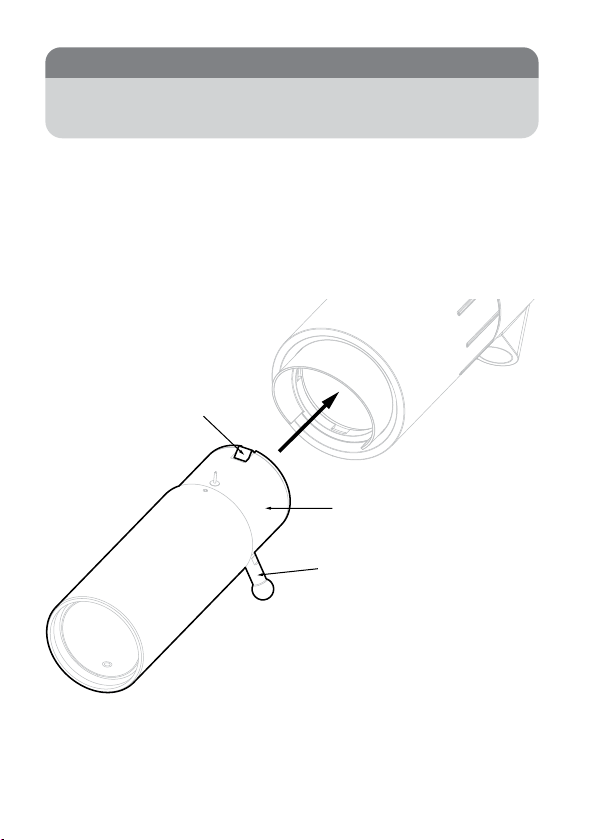

1. Connect the gassing test cell to the receiver. Ensure the locking
tab clicks into the right position.
Gassing test cell
Locking tab
Handle
(6)
2. Rotate the handle clockwise to lock the gassing test cell onto
the receiver.
Handle in
open position
Rotate handle
clockwise to
lock position
(7)
3. Zero the receiver with the empty gassing test cell.
4. Apply the test gas to the gassing test cell. Avoid pressurising
the test cell. Wait for the receiver output to stabilise.
5. Check if the receiver output is as indicated in the table above,
±5% FSD.
6. Remove the test gas from the gassing test cell.
7. Remove the gassing test cell.
8. Re-zero the receiver.
Note
Field calibration is not supported. If result is not as expected contact
an authorized service centre.
(8)
DEUTSCHDE
Mit der Gasprüfzelle kann die Searchline Excel™ Plus und
Searchline Excel™ EdgeKalibrierung mit einer user-specified
Gaskonzentration als Alternative zu den Standard-
Funktionstestfiltern überprüft werden.
VORSICHT
Voraussetzung für die Kalibrierungsprüfung mit der
Gasprüfzelle ist die Installation der Honeywell Fixed Platform
App auf einem geeigneten HandheldGerät.
Das Prüfgas muss mit der Gaskalibrierung der Searchline Excel
Plus- oder Searchline Excel EdgeEinheiten identisch sein und
idealerweise sollte die Konzentration zwischen 2 und 5 LEL.m
liegen, niemals unter 1 LEL.m.
Hinweis
Für UniversalKalibrierungseinheiten können Methan, Ethan,
Propan, Butan, und Ethylen verwendet werden. Erdgasmischungen
können ebenfalls geprüft werden.
Hinweis
Eine Kreuzkalibrierung wird nicht empfohlen. Typische Werte für
die Kreuzempfindlichkeit sind nicht präzise genug, um valide
Kalibrierungsprüfungen mit der Gasprüfzelle zu ermöglichen.
Reaktionstests können einfach mit den Funktionstestfiltern
durchgeführt werden.
Weitere Informationen finden Sie im technischen Handbuch.
WARNUNG
Ergreifen Sie die notwendigen Vorsichtsmaßnahmen, um die
Sicherheit im Umgang mit hochkonzentrierten Gasen zu
gewährleisten.
(9)
Die von Honeywell Analytics gelieferte Gasprüfzelle
(Art.Nr.: 2017B0185) ist 17 cm lang und wiegt 958 g (2,11 lb).
In der folgenden Tabelle wird die erwartete Reaktion bei der
Verwendung dieser Gasprüfzelle beschrieben:
Gastyp LEL des
Gases
Konzentration
angewendet
Berechnet
Reaktion mit
17 cm Gasprüfzelle
420 mA
Ausgang
Methan 4,4 % v/v 65 % v/v 2,5 LEL.m 12,0 mA
Ethan 2,4 % v/v 35 % v/v 2,5 LEL.m 12,0 mA
Propan 1,7 % v/v 25 % v/v 2,5 LEL.m 12,0 mA
Butan 1,4 % v/v 20 % v/v 2,5 LEL.m 12,0 mA
Pentan* 1,1 % v/v 16 % v/v 2,5 LEL.m 12,0 mA
Ethylen 2,3 % v/v 34 % v/v 2,5 LEL.m 12,0 mA
Propylen 2,0 % v/v 30 % v/v 2,5 LEL.m 12,0 mA
*Pentan kann nicht mit der Gasprüfzelle verwendet werden. Bei normalen
Temperaturen verdampft diese Substanz nicht ausreichend, um im kurzen
Pfad der Gasprüfzelle ein nützliches Signal zu liefern.
(10)
WARNUNG
Diese Gase sind zündbar und einige giftig.
Ergreifen Sie bei der Handhabung geeignete
Vorsichtsmaßnahmen.
GASPRÜFZELLE ANSCHLIESSEN

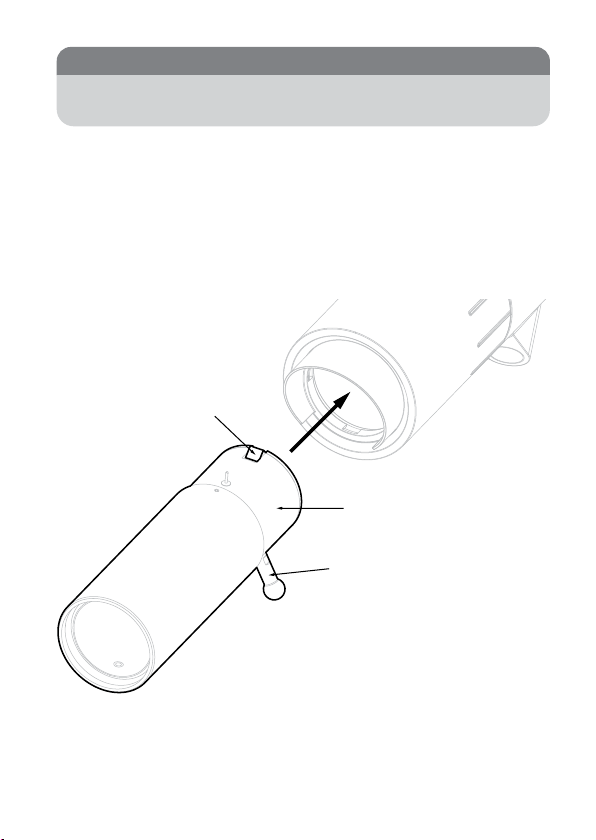

1. Schließen Sie die Gasprüfzelle an den Empfänger an. Stellen
Sie sicher, dass die Verriegelung in die richtige Position klickt.
Gasprüfzelle
Verriegelung
Griff
