Honeywell H7012A Manuel utilisateur

® U.S. Registered Trademark

D Montageanweisung H7012A HUMIDITY AND

H7012B HUMIDITY AND TEMPERATURE

ROOM SENSORS

Mounting Instructions

DK Installationsvejledning

ES Instrucciones de montaje

F Instructions d'installation

I Istruzioni di montaggio

N Installationsinstruktioner

NL Installatievoorschrift

P Instruções de montagem

S Installation instruktioner

FI Asennusohje

PL Instrukcja montażu

E Keep these instructions together with the device or with the

equipment documentation!

F Cette instruction est à conserver avec le contrôleur ou avec

la documentation de l'installation !

P Guarde estas instruςões junto do regulador ou junto da

documentaςão da instalaςão!

D Diese Anleitung ist beim Gerät oder in der Anlagen-

dokumentation aufzubewahren!

I Queste istruzioni devono essere conservate insieme al

lettore o con la documentazione dell´impianto!

S Denna instruktion skall förvaras tillsammans med regler

eller anläggningsdokumentationen!

DK Opbevar denne vejledning sammen med regler eller med

anlægsdokumentationen!

N Denne veiledningen skal oppbevares sammen med

regler eller anleggsdokumentasjonen!

FI Tätä ohjetta tulee säilyttää laitteen läheisyydessä tai

yhdessä muiden dokumenttien kanssa!

ES Conserve estas instrucciones con el recalar o con la

documentación de la instalación.

NL Deze handleiding moet bij de regelaar, of met de

documentatie van de installatie worden bewaard!

PL Instrukcjęobsługi należy przechowywaćprzy urządzeniu

albo w dokumentacji technicznej.

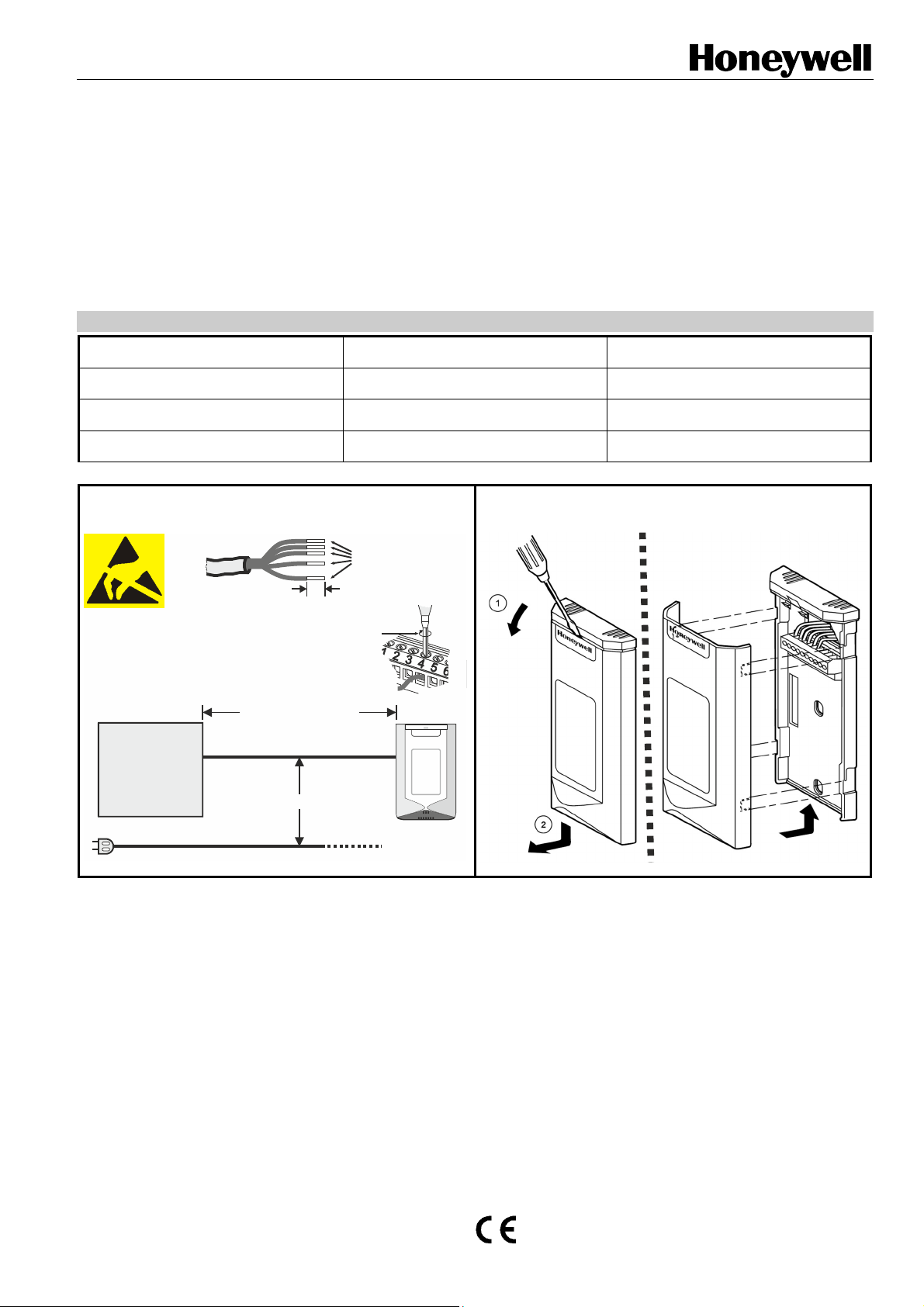

A. B. DISASSEMBLY / ASSEMBLY

CONTROLLER

MAX. 200 m (660 ft)

6 mm (1/4 in.)

MIN. 150 mm (6 in.)

Honeywell

1.5 ... 0.34 mm

(16 ... 22 AWG)

MAX. 0.5 Nm (4.4 lb-in.)

H7012A,B - MOUNTING INSTRUCTIONS

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce 16, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Strasse 17

71101 Schönaich / Germany

Phone: (49) 7031 637 - 01

Fax: (49) 7031 637 - 493

http://ecc.emea.honeywell.com

Subject to change without notice. Printed in Germany

MU1B-0543GE51 R0113A

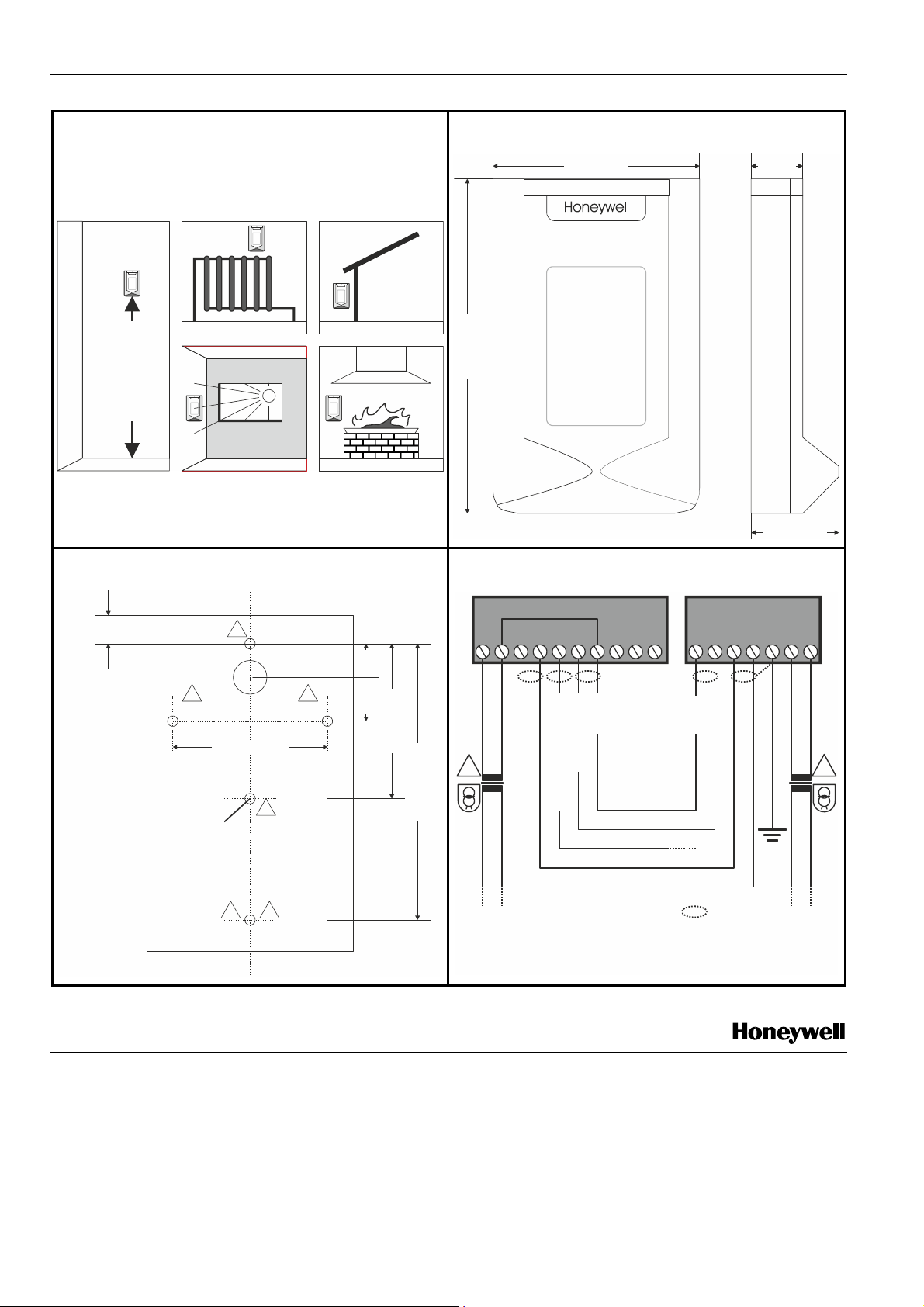

C. POSITIONING D. DIMENSIONS

~1.3 m

Honeywell Honeywell

Honeywell

80 (3.15”)

130 (5.12”)

34 (1.34”)

(0.79”)

E. TEMPLATE F. WIRING TERMINALS

107 (4-7/32”)

60 (2-3/8”)

30 (1-3/16”)

(7/16”)

60 (2-23/64”)

FIVE MOUNTING HOLES

WITH A DIAMETER OF

4 mm (0.16”) FOR THREE

(TWO) 3.5-mm (0.14”)

SCREWS MOUNTED

IN POSITIONS 1

(PREFERRED) OR 2.

H7012A,B CONTROLLER

COM

RH INPUT

TEMP. INPUT

24 VAC

RH 0...10V

COM

H7012A1010: RH SENSOR 0...10 V

H7012B1008: RH SENSOR 0...10 V, TEMP. SENSOR PT1000

H7012B1024: RH SENSOR 0...10 V, TEMP. SENSOR NTC20k

H7012B1030: RH SENSOR 0...10 V, TEMP. SENSOR 0...10 V

LINE VOLTAGE

OPTIONAL

24 VAC

TEMP. 0...10 V

TEMP. - PT1000 or NTC20k

12345678910
