5NL Voor het lezen van de handleiding s.v.p. het eerste en laatste blad van de omslag
uitvouwen.
21 EN To read the manual, please fold out the first and the last page of the cover.
37 FR Pour lire le manuel, veuillez déplier la première et la dernière page de la couverture.
53 DE Beim Lesen dieser Anleitung schlagen Sie bitte zunächst das erste und das letzte
Blatt des Umschlags auf.
70 ES Para leer este manual, por favor despliegue la primera y la última página de este
manual.
86 PT Antes de ler o manual desdobre s.f.f. a primeura e a última folha das capas.
102 ZH 阅读本手册前，请先将封面和封底折叠。
BG Ако езикът на Вашата страна липсва, моля, свържете се с Холматро.
CS Chybí-li jazyk vaší zeme, kontaktujte Holmatro.
DA Kontakt venligst Holmatro, hvis der ikke findes en brugervejledning på dit sprog.
EL Σε περίπτωση που η μητρική σας γλώσσας δεν υπάρχει, επικοινωνήστε με τη
Holmatro.
ET Juhul kui Teie emakeel puudub, palun võtke ühendust Holmatroga.
FI Ota yhteyttä Holmatroon, jos käyttöopasta ei ole saatavilla omalla äidinkielelläsi.
HU Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro
céggel.
IS Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro.
IT Contattare Holmatro se il manuale utente non è disponibile nella propria lingua.
LT Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
LV Ja jusu valsts valoda nav mineta, ludzu, sazinieties ar Holmatro.
MT Jekk il-lingwa ta' pajjizek hija nieqsa, jekk joghgbok ikkuntattja lil Holmatro.
NO Hvis ditt lands språk mangler, vær vennlig å kontakte Holmatro.
PL Jeśli podręcznik użytkownika nie jest dostępny w Twoim języku, skontaktuj się z
Holmatro.
RO Dacă limba ţării Dvs. lipseşte, vă rugăm contactaţi Holmatro.
SK Ak chýba jazyk vašej krajiny, kontaktujte, prosím, spolocnost Holmatro.
SL Ce jezik vaše države manjka, vas prosimo, da stopite v stik s Holmatro.
SV Kontakta Holmatro om denna användarmanual inte finns tillgänglig på ditt språk.
PW 5624 (ST) 916.001.558_001 3

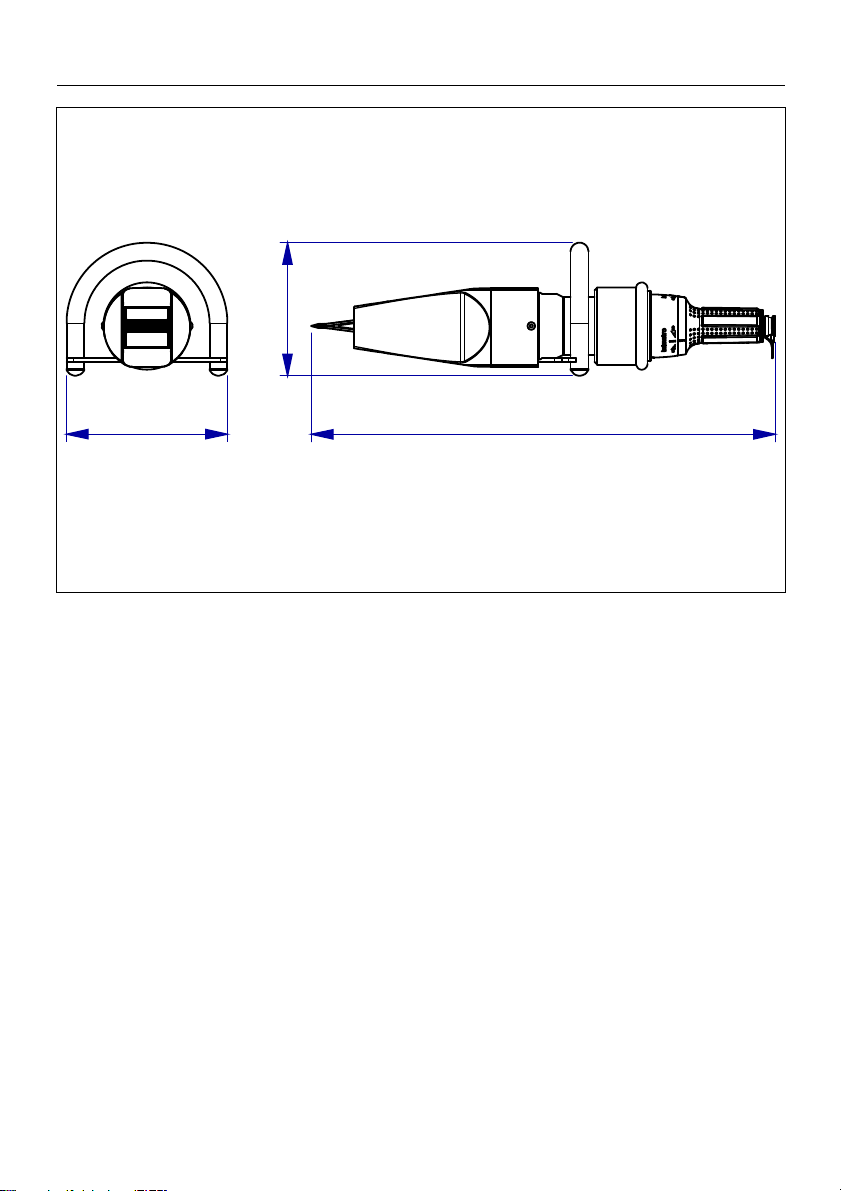

Fig. 1
Fig. 2
A
C
B
A=
B =
C =
mastering power
Model:
Article no.:
Manufactured:
xx
xx
xx
xx
xx
serial no.:
1
2
3
4
5
6
7
4 916.001.558_001 PW 5624 (ST)
Fig. 3
BA
C
NL
PW 5624 (ST) 916.001.558_001 5
Nederlands
1 Inleiding
1.1 Disclaimer
Alle rechten voorbehouden. Niets uit deze publicatie mag op enige wijze openbaar worden gemaakt,
verveelvoudigd of gewijzigd zonder voorafgaande schriftelijke toestemming van Holmatro. Holmatro
behoudt zich het recht voor onderdelen van gereedschappen zonder voorafgaande mededeling te
wijzigen of aan te passen. De inhoud van deze gebruikershandleiding kan eveneens op ieder moment
worden gewijzigd. Deze gebruikershandleiding is gebaseerd en heeft betrekking op de op dit moment
vervaardigde types en geldende regelgeving. Holmatro aanvaardt geen enkele aansprakelijkheid voor
eventuele schade voortvloeiende uit het gebruik van deze gebruikershandleiding met betrekking tot
enigerlei geleverde of eventueel te leveren apparatuur, behoudens opzet of grove schuld van de zijde
van Holmatro. Neem voor nadere informatie over het gebruik van de gebruikershandleiding, onderhoud
en/of reparatie van Holmatro-apparatuur contact op met Holmatro of met de officieel hiervoor
aangewezen distributeur. Aan de samenstelling en nauwkeurigheid van deze gebruikershandleiding is
uiterste zorg besteed. Holmatro stelt zich echter niet aansprakelijk voor fouten en ontbrekende delen of
hieruit voortvloeiende verplichtingen. Neem bij onduidelijkheid over de juistheid of de volledigheid van
deze gebruikershandleiding contact op met Holmatro.
1.2 Over deze handleiding
De originele instructies in deze handleiding zijn geschreven in het Engels. Versies van deze handleiding
die in een andere taal zijn opgesteld, zijn een vertaling van de originele instructies.
1.3 Definities
/i
1.4 Algemeen
Van harte gefeliciteerd met de aankoop van dit Holmatro-product. Deze gebruikershandleiding geeft
instructies met betrekking tot bediening, onderhoud, storingen en veiligheid van de betreffende
apparatuur. Ook worden veiligheidsvoorschriften voor het gebruik van een compleet Holmatro-systeem
in deze gebruikershandleiding beschreven. Afbeeldingen in deze gebruikershandleiding kunnen,
afhankelijk van het type, enigszins afwijken.
Alle bij de inbedrijfstelling, de bediening, het onderhoud en het verhelpen van storingen met betrekking
tot de apparatuur betrokken personen moeten deze gebruikershandleiding hebben gelezen en
begrepen, met name de veiligheidsvoorschriften.
Om bedieningsfouten te voorkomen en voor een storingsvrije werking van de apparatuur moeten de
gebruikershandleidingen altijd voor de bediener beschikbaar zijn.
1.5 Toepassing
Dit product is onderdeel van de apparatuur bedoeld voor gebruik door hulpdiensten. Het exclusieve
doel van het gereedschap is om ruimte te creëren waar alleen een minimale insteekruimte beschikbaar
is zodat er genoeg ruimte gemaakt wordt voor het redden van een vastgeklemd slachtoffer of om de last
op te nemen met een Holmatro spreider of hefkussen.
Systeem: samenstel van pomp, slang(en) en gereedschap(pen).
Pomp: apparaat dat hydraulisch debiet en hydraulische druk levert.
Slang: een samenstel van een flexibele hydraulische leiding met koppelingen.
Gereedschap: hydraulisch instrument zoals een schaar, spreider, combigereedschap, ram
of cilinder.
Apparatuur: gereedschap(pen), slang(en), pomp of accessoires.
NL
6 916.001.558_001 PW 5624 (ST)
De ST versie is bedoeld voor het gebruik door wethandhavingseenheden. Hij is hoofdzakelijk zwart van
kleur.
1.6 Systeemvereisten
Vanwege de verschillen in besturing, bedrijfsdruk en het vereiste olievolume per gereedschap, kan dit
product niet gecombineerd worden met alle Holmatro pompen, slangen en gereedschappen.
Raadpleeg bij twijfel over de compatibiliteit van het systeem altijd de Holmatro-dealer.
1.7 Gekwalificeerd personeel
Alleen voor gebruik van het systeem opgeleide personen mogen het systeem bedienen. Neem altijd de
lokale wetgeving en de veiligheids- en milieuvoorschriften in acht. Alleen een door Holmatro
gecertificeerde technicus mag reparaties uitvoeren.
1.8 Garantie
Zie voor de garantiebepalingen de algemene verkoopvoorwaarden. Deze kunt u opvragen bij uw
Holmatro-dealer.
Holmatro maakt u erop attent dat iedere garantie op uw apparatuur of systeem komt te vervallen en dat
u Holmatro dient te vrijwaren voor eventuele productaansprakelijkheid en verantwoordelijkheid indien:
• service en onderhoud niet strikt volgens de instructies worden uitgevoerd, reparaties niet worden
verricht door een gecertificeerde technicus van Holmatro of zonder voorafgaande schriftelijke
toestemming worden uitgevoerd;
• eigenhandige veranderingen en constructieve veranderingen worden aangebracht,
veiligheidsinrichtingen worden uitgeschakeld, hydraulische kleppen ondeskundig worden afgesteld
en reparaties gebrekkig worden uitgevoerd;
• geen originele Holmatro-onderdelen of andere dan de voorgeschreven smeermiddelen worden
gebruikt;
• de apparatuur of het systeem onoordeelkundig, met verkeerde bediening, onjuist, onachtzaam of
niet in overeenstemming met zijn aard en/of bestemming wordt gebruikt.
1.9 Conformiteitsverklaring
De apparatuur is CE-gecertificeerd. Dit betekent dat de apparatuur voldoet aan de essentiële
veiligheidseisen. De originele conformiteitsverklaring wordt bij de apparatuur geleverd.
De normen en richtlijnen waarmee in het ontwerp rekening is gehouden, worden vermeld in de
paragraaf 'Technische Specificaties' in dit document.
NL
PW 5624 (ST) 916.001.558_001 7
2 Veiligheidsvoorschriften
2.1 Verklaring van de symbolen in deze handleiding
In deze handleiding worden de onderstaande symbolen gebruikt om mogelijke gevaren aan te geven.
Neem deze voorschriften en de lokaal geldende veiligheidsvoorschriften te allen tijde in acht en ga altijd
zeer zorgvuldig te werk.
Informeer alle bij de werkzaamheden betrokken personen over deze veiligheidsvoorschriften.
2.2 Typeplaat en CE-markering op de apparatuur
Zie Fig. 1.
Alle op de apparatuur aangebrachte pictogrammen betreffende veiligheid en gevaar moeten in acht
worden genomen en duidelijk leesbaar blijven.
GEVAAR
Geeft een dreigende gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel zal leiden.
WAARSCHUWING
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel kan leiden.
VOORZICHTIG
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot lichte of
matige verwondingen kan leiden.
LET OP
Wordt gebruikt om werkwijzen aan te duiden die geen fysiek letsel opleveren maar die, indien
deze niet worden vermeden, tot schade aan eigendommen kan leiden.
OPMERKING
Benadrukt belangrijke informatie voor optimaal gebruik van het product. Dit symbool staat in
de gebruikershandleiding bij alle voorschriften die betrekking hebben op gebruik van het
product of onderhoud.
WAARSCHUWING
Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel, een dodelijk
ongeval, schade aan het systeem of gevolgschade.
NL
8 916.001.558_001 PW 5624 (ST)
/i
Pos. Soort
markering Beschrijving Onderdeelnr.
AOPMERKING
Lees voor gebruik de gebruikershandleiding.
Neem contact op met
Holmatro.
WAARSCHUWING
Draag veiligheidsschoenen met goede steun voor
de enkels en bescherming voor de tenen.
WAARSCHUWING
Draag veiligheidshandschoenen.
WAARSCHUWING
Gevaar voor afknippen of afknellen van
lichaamsdelen.
WAARSCHUWING
Draag veiligheidskleding voor het gehele lichaam
voorzien van reflecterend materiaal.
WAARSCHUWING
Draag een veiligheidsbril (of een volledig
gelaatscherm).
WAARSCHUWING
Draag een helm.
B Typeplaat Typeplaat met:
• Typeaanduiding
• Serienummer
• Productiedatum
•CE-markering
Neem contact op met
Holmatro.
NL
PW 5624 (ST) 916.001.558_001 9
Laat onleesbaar geworden pictogrammen door een door Holmatro gecertificeerde technicus
vervangen.
2.3 Algemene veiligheidsvoorschriften
• Gebruik deze apparatuur uitsluitend voor de werkzaamheden waarvoor deze is bedoeld.
Raadpleeg bij twijfel of onduidelijkheden altijd uw Holmatro-dealer.
• Vervang onleesbare veiligheidssymbolen/pictogrammen en/of informatielabels door identieke
modellen, verkrijgbaar bij de Holmatro-dealer.
• Gelakte, kunststof en rubberen onderdelen zijn niet bestand tegen bijtende zuren of vloeistoffen.
Spoel alle onderdelen die in contact zijn gekomen met bijtende zuren of vloeistoffen af met ruim
water, behalve elektrische onderdelen. Raadpleeg uw Holmatro-dealer voor een bestendigheidlijst.
• Voorkom vuil in en op de koppelingen.
• Bescherm de apparatuur tegen vonken bij las- of slijpwerkzaamheden.
• Vermijd een ongezonde werkhouding. Hierdoor kunnen lichamelijke klachten ontstaan.
• Volg de inspectie- en onderhoudsvoorschriften op.
• Ombouw van het apparaat of het systeem mag uitsluitend worden uitgevoerd door een door
Holmatro gecertificeerde technicus. Bewaar in geval van ombouw zowel de oorspronkelijke
handleiding als de ombouwhandleiding.
• Gebruik uitsluitend originele Holmatro-onderdelen en door Holmatro voorgeschreven
onderhoudsproducten.
2.4 Persoonlijke veiligheid
Werknemers die met de apparatuur werken of hierbij assisteren, moeten alle persoonlijke
beschermingsmiddelen dragen, zoals voorgeschreven in de standaardwerkprocedure. Nalatig gebruik
van persoonlijke beschermingsmiddelen kan leiden tot ernstig letsel. Draag tijdens gebruik minimaal de
volgende persoonlijke beschermingsmiddelen:
•Helm;
• Veiligheidsbril of volledig gelaatscherm;
• Veiligheidshandschoenen;
• Veiligheidskleding voor het gehele lichaam;
• Veiligheidsschoenen met goede steun voor de enkels en bescherming voor de tenen;
2.5 Veiligheidsvoorschriften met betrekking tot de apparatuur
• Zorg er altijd voor dat de last gedragen wordt door een zo groot mogelijk oppervlak van de
wigbladen.
• Zorg ervoor dat de last niet op de beschermkap steunt.
• Sta nooit direct achter het gereedschap.
• Zorg dat de last altijd is gestut.
2.6 Veiligheidsvoorschriften met betrekking tot de bediening van het systeem
• Voer voordat u de werkzaamheden start een risicoanalyse betreffende de procedure uit (EN-ISO
12100).
• Houd omstanders op afstand en ga extra voorzichtig te werk in de buurt van mensen en dieren.
• Zorg dat de werkruimte overzichtelijk en goed verlicht is.
• Vermijd stress en werk gestructureerd. Dit verlaagt de kans op fouten, combinaties van gevaren en
ongevallen.
• Controleer voor gebruik de apparatuur op beschadigingen. Gebruik de apparatuur niet als deze niet
in goede staat is en neem contact op met uw Holmatro-dealer.
• Zorg dat u op een stabiele ondergrond staat en houd de apparatuur met beide handen vast.
NL
10 916.001.558_001 PW 5624 (ST)
• Houd het gereedschap uitsluitend vast aan de draaggreep. Gebruik nooit een deel van de slang als
draaggreep.
• Ga tijdens de bediening nooit tussen het object en de apparatuur staan.
• Controleer tijdens gebruik continu de situatie van de apparatuur en de constructie.
• Zet delen van een object die kunnen wegspringen vast.
• Koppel of ontkoppel koppelingen nooit terwijl het systeem onder druk staat.
• Gebruik uitsluitend originele Holmatro-hulpstukken en controleer of ze correct zijn aangesloten.
• Zorg dat lichaamsdelen nooit tussen bewegende onderdelen komen. Het risico bestaat dat
lichaamsdelen worden geplet of afgesneden.
• Controleer of de dodemansgreep niet is geblokkeerd.
• Stop onmiddellijk als het systeem vreemde geluiden maakt of afwijkend gedrag vertoont.
• Stop onmiddellijk als het apparaat olie lekt. Onder druk ontsnappende olie kan de huid
binnendringen en ernstig letsel veroorzaken. Ga onmiddellijk naar een ziekenhuis voor medische
hulp als iemand met olie wordt geïnjecteerd. Geef de arts de specificaties van de olie.
• Breng apparatuur die niet wordt gebruikt direct terug naar het gereedschapsstation.
• Neem de voor andere bij de operatie gebruikte apparatuur geldende veiligheidsvoorschriften altijd
in acht.
2.7 Veiligheidsvoorschriften met betrekking tot onderhoud
• Draag persoonlijke beschermingsmiddelen tijdens het uitvoeren van onderhoudswerkzaamheden.
• Werk nooit zodanig dat de veiligheid in gevaar kan komen.
• Zorg dat de apparatuur niet kan wegrollen of omkantelen. De besturing en aandrijving moeten zijn
uitgeschakeld en tegen onverwacht inschakelen zijn beveiligd.
• Zorg dat bewegende onderdelen niet onverwacht kunnen gaan bewegen.
• Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden worden
verbruikt op en voer deze op een milieuvriendelijke manier af.
3 Beschrijving
3.1 Apparatuur
Dit is een dubbelwerkend hydraulisch gereedschap dat uitsluitend door een Holmatro hydraulische
pomp mag worden aangedreven. De olie uit de hydraulische pomp wordt via de hogedrukslangen naar
het apparaat toegevoerd. Het systeem werkt met minerale olie bij een maximumbedrijfsdruk van
720 bar.
Het gereedschap is voorzien van een veiligheidsklep in de retourleiding. Wanneer de retourleiding naar
de pomp geblokkeerd is, zal deze veiligheidsklep een te hoge druk in het gereedschap verhinderen
door olie naar buiten te laten lekken. Wijzig nooit de afstelling van dit veiligheidsventiel.
3.1.1 Typebenaming
Voorbeeld: PW 5624 (ST)
/i
3.2 Productidentificatie
Zie Fig. 2.
Cijfer Voorbeeld Beschrijving
1-2 PW Power Wedge
3-6 5624 Typecode
7-8 ST ST = Special Tactics - de kleur is hoofdzakelijk zwart
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Holmatro Outils
