01 Allgemeine Hinweise
HOESCH-Produkte setzen Maßstäbe in Qualität, Komfort und Design. Die Beachtung der nachstehenden Hinweise gewährleistet eine
optimale Funktion und eine lange Lebensdauer. Jede Lieferung wird vor Verlassen des Werkes genauestens kontrolliert. Vor Montage ist
die Vollständigkeit der Lieferung zu überprüfen! Technische und optische Veränderungen an den abgebildeten Produkten behalten wir uns
vor! Alle Maßangaben in mm! Alle Anschlussmaße sind Innenmaße! Für nicht bestimmungsgemäßen Gebrauch, unsachgemäßen Transport
oder bei Zwischenlagerung entstandene Beschädigungen, kann keine Haftung übernommen werden. Es gelten unsere jeweils gültigen
Garantiebestimmungen.
Oberfläche der Duschwanne durch Abdeckung vor Beschädigungen bei der Montage schützen!
Glasscheiben nicht auf Ecken und auf den Rand setzen!
⚠
Achtung!
Bitte Lieferung auf Transportschäden überprüfen, spätere Reklamationen werden nicht anerkannt!
Die Wahl des Dübels und der Schrauben ist vom Material der Wand abhängig!

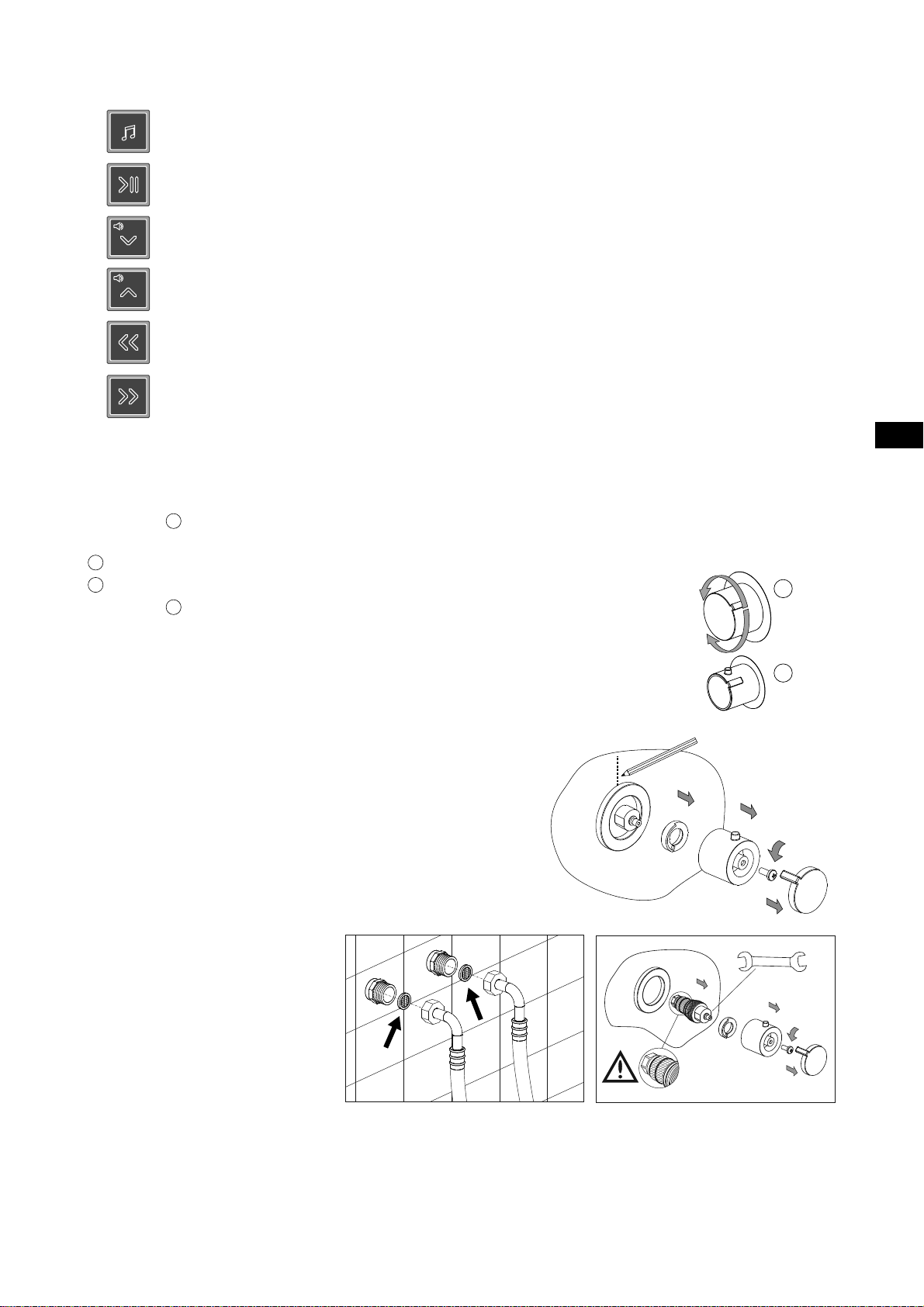

■Wasseranschlüsse
Beim Anschluss an die Trinkwasserinstallation muss bauseitig oder vom Anwender eine den nationalen Anforderungen
entsprechende Sicherungseinrichtung vorgeschaltet werden. Es ist zu beachten dass bauseitig eine Rückfluss-
Sicherungseinrichtung gem (EN61770) (VDE 0700 Teil 600) im Wasseranschluss vorgesehen werden muss.
Wandausbrüche müssen mit dauerelastischem Fugendicht abgedichtet sein. Die Anlage muss nach DIN 1988 gespült sein.
In der Hausinstallation ist bauseits ein Schmutzfänger vorzusehen.
Unabhängig des Wasser-Härtegrades empfehlen wir die Installation einer vorgeschalteten Wasser-Enthärtungsanlage – ab
einem Härtegrad von ≥21dh schreiben wir die Verwendung einer solchen Enthärtungsanlage zwingend vor.
Warmwasseranschluss DN 15/20 Anschlusswinkel Rp ½“, Empfohlener Fließdruck: 200-500 kPa, 60- 70°C.
⚠
Achtung! Eine thermische Desinfektion durch kurzzeitige Erhöhung auf 70°C muss bauseitig sichergestellt sein!
Kaltwasseranschluss DN 15/20 Anschlusswinkel Rp ½“, Empfohlener Fließdruck: 200-500 kPa.
Für beide Anschlüsse ist jeweils ein Kugelabsperrorgan R ½“ vorzusehen.
Bodenablauf DN 50. Bodenabfluss-Anschlussleitungen DN 50 - siehe Punkt 06.
Wandabfluss DN 50/40 für Entleerung des Dampferzeugers - siehe Punkt 06.
Wandeinbausiphon im Anschluss-Set (Art.-Nr. 27775) enthalten.
⚠
Achtung:
Bitte beachten Sie Folgendes: um eine problemlose Installation von der Dampfkabine ohne Duschwanne zu
gewährleisten, wird bereits bei der Rohrinstallation der Wandsiphon (Art-Nr.: 27775) benötigt. Dieser wird zur
Entleerung des Dampfgenerators und Duftdispensers benötigt!
■Elektroinstallation
Für den Elektroanschluss (230V, 50/60 Hz, 16 A) ist eine entsprechende separate Zuleitung 3x2,5mm² (eine Länge von 2m
aus der Wand herausragen lassen), sowie eine Potentialausgleichsleitung 1x4mm² für die Erdung gemäß siehe Punkt 06
vorzusehen.
Die Anlage muss über einen separaten FI-Schalter / RCD (30mA) abgesichert werden, der die Anlage allpolig mit
einer Kontaktöffnungsweite von min. 3mm vom Netz trennt. Wir empfehlen dringend, die Anlage über einen allpoligen
Netztrennschalter (16A, min. 3mm Kontaktöffnung, Schutzbereiche beachten!) an das Stromnetz anzuschließen.
Die Anlage muss über einen allpoligen Netztrennschalter in der elektrischen Installation gemäß den Errichtungsbestimmungen
an das Stromnetz angeschlossen werden.
Das Gerät darf nur über einen Festanschluss an das Stromnetz angeschlossen werden, nationale Errichtungsbestimmungen
müssen eingehalten werden. Installation und Reparaturen dürfen nur durch den autorisierten Kundendienst durchgeführt
werden.
⚠
Hinweis: Sämtliche Elektroarbeiten sind durch eine konzessionierte Elektro-Fachkraft gemäß der geltenden DIN/
EN Vorgaben (DIN VDE 0100-701 etc.), den länderspezifischen Vorschriften und den örtlichen EVU- Vorschriften
auszuführen!
01.01 Aufstellplatz/ -raum von Duschwanne und Duschabtrennung
■Separate elektrische Geräte, die Dampf oder Feuchtigkeit erzeugen, dürfen nicht innerhalb der Kabine benutzt werden.
■Das Dampfbad ist für die Aufstellung vor der Wand ausgelegt.
■Der Bodenabfluss muss im angegebenen Bereich verlegt sein.
■Zur Montage des Dampfbades auf einem bauseitigen Podest ist die Raumhöhe zu beachten.
■Über dem Dach muss ein Abstand von mindestens 150 mm zur Decke gewährleistet sein.
■Das Dampfbad ist für die Installation an gemauerten Wänden entworfen worden. Verstärken Sie andere Wandkonstruktionen
(Holz, Gipskarton), um eine sichere Befestigung zu gewährleisten.
■Die Wände müssen vor der Montage auf der gesamten Kabinenhöhe fertig gefliest sein.
■Der Boden muss am Aufstellort vollkommen eben sein.
■Beim Vorbereiten des Montageplatzes (Variante E) soll im Bereich der Dampfkabine ein Gefälle für den Wasserabfluss
sichergestellt werden. Es soll auch das richtige Bodenniveau für das Befestigen der Scheiben und außerhalb der Kabine für
das Öffnen der Tür gewährleistet werden. Bitte die beigefügte Schablone zu diesem Zweck verwenden.
■Für die Montage der Duschwanne (Variante C und D) kann ein Betonboden oder ein Styroporträger verwendet werden.
Dabei beachten Sie bitte die Herstellervorgaben. Beim Vorbereiten des Bodens soll die Minimumtragfähigkeit von 250kg/m²
gewährleistet werden.
■Die Wände müssen lotrecht sein.
■Konstruktionsbedingt ist bei rahmenlosen Frontverglasungen keine absolute Abdichtung erreichbar.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre
