HIKOKI H 60ME Manuel utilisateur
电镐
Demolition Hammer
H 60ME •H 60MEY
使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
000BookH60MEYChS.indb1000BookH60MEYChS.indb1 2017/12/0111:01:082017/12/0111:01:08
2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
目次
电动工具通用安全警告...............................2
使用电镐注意事项.........................................4
其它安全警告...................................................4
符号.......................................................................5
规格.......................................................................5
标准附件.............................................................5
选购附件（分开销售） .................................6
用途.......................................................................6
作业之前.............................................................6
使用方法.............................................................9
更换润滑油.....................................................10
维护和检查.....................................................11
维修零部件一览表......................................12
000BookH60MEYChS.indb2000BookH60MEYChS.indb2 2017/12/0111:01:092017/12/0111:01:09
3
中文
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
000BookH60MEYChS.indb3000BookH60MEYChS.indb3 2017/12/0111:01:092017/12/0111:01:09
4
中文
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
使用电镐注意事项
1. 请佩戴护耳罩。
暴露在噪声中会引起听力损伤。
2. 如果随工具提供辅助手柄，请使用。
操作失手会引起人身伤害。
3. 当在切削附件有可能碰到暗线或自身电线的场所进行操作时，只能通过绝缘
握持面来握住电动工具。
切削附件碰到带电导线可能会使电动工具的外露金属零件带电并使操作者发
生电击危险。
其它安全警告
1. 确认所使用的电源与产品铭牌上标示的功率要求相符。
2. 确认电源开关已切断。
若电源开关接通，则插头连接到电源插座时，电动工具将出其不意地立刻转
动，从而导致严重事故。
3. 当作业区域距离电源较远时，使用足够厚度和额定功率的延伸线缆。延伸线
缆应尽可能短。
4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
5. 对墙壁、天花板和地板进行粉碎或剥离时，应彻底查明里面是否敷设电缆或
导管。
6. 开始作业时，请确认螺钉已拧紧。
7. 在很高的位置作业时，请注意下方的物品和人员。
8. 请穿好防护鞋，保护脚部。
9. 佩戴防尘口罩
请勿吸入钻凿作业中产生的有害粉尘。粉尘会危机到自身和旁观者的身体健
康。
10. 安装工具
○ 为避免意外事故，请务必关闭开关并拔下电源插头。
000BookH60MEYChS.indb4000BookH60MEYChS.indb4 2017/12/0111:01:092017/12/0111:01:09
5
中文
○ 当使用尖钻头及刀具等工具时，请务必使用本公司指定的纯正部件。
○ 擦净尖钻头的柄。然后用润滑油或机油涂抹柄部分。
11. 电机旋转时，即使按下冲击率选择器开关也无法更改冲击率。若要更改速度，
请首先将工具关闭。
12. 操作中务必紧握手柄和侧柄。
操作中请勿用夹持器握持。如果拉错，尖钻头可能会跳出。
13. RCD
推荐始终使用额定剩余电流为 30mA 以下的剩余电流动作保护器。

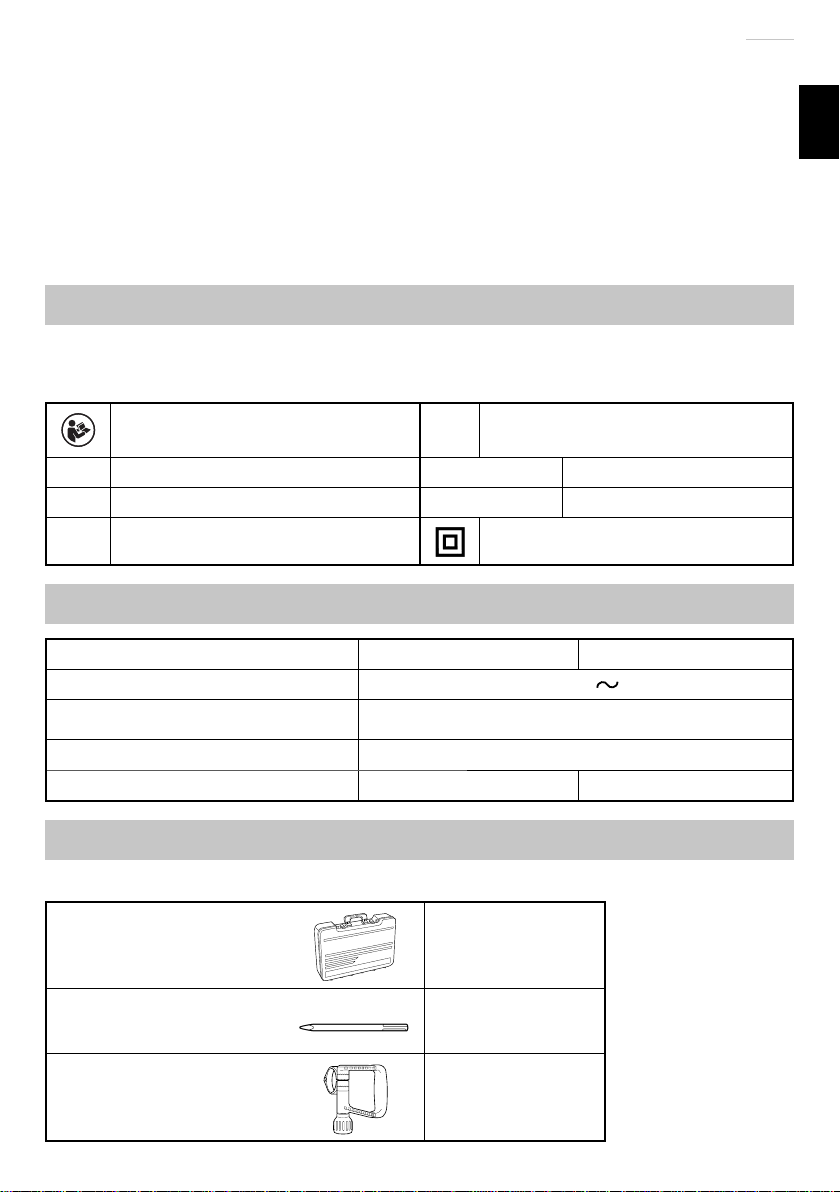

符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书 n满载速度
V额定电压 --S/--S 运行时间 / 停机时间
A电流 ---/min 每分钟转动次数
W瓦 二类工具
规格
型式 H60ME H60MEY
电压 220 V
输入功率 1500 W
满载锤击率 1500 － 2100 /min
重量 11.6 kg 12.2 kg
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
塑料盒 1
尖钻头
（SDS 最大柄） 1
侧柄 1
000BookH60MEYChS.indb5000BookH60MEYChS.indb5 2017/12/0111:01:092017/12/0111:01:09
6
中文
选购附件（分开销售）
○粉碎头 ○沥青刮刀
(1) 尖钻头
总长：280，400 mm
(1) 刀具
○表面粗加工头 ○夯具
(1) 套筒 (2) 柄
(1) 撞锤 (2) 柄
○开槽和饰边 ○铲子
(1) 冷钻
总长：280，400 mm (1) 铲子
○电镐润滑油 A
500g（罐装）
70g（管装）
30g（管装）
用途
混凝土粉碎、混凝土切削、开槽、棒切割与打桩。
应用例 ：
装配管道、敷设线缆、卫生设备安装、机械安装、给排水设施建设、室内装修、
港口设施建设、其它土木工程施工。
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆。
延伸线缆要尽可能地短些。
000BookH60MEYChS.indb6000BookH60MEYChS.indb6 2017/12/0111:01:102017/12/0111:01:10
7
中文
4. 检查插座
如果插头插入插座后非常松动，就必须对插座进行修理。
联系持证电工，进行妥善修理。
如果使用这样的问题插座，可能会引起过热现象，进而造成严重危害。
5. 确认环境条件
确认工作场所条件合适，且符合规定的预防措施。

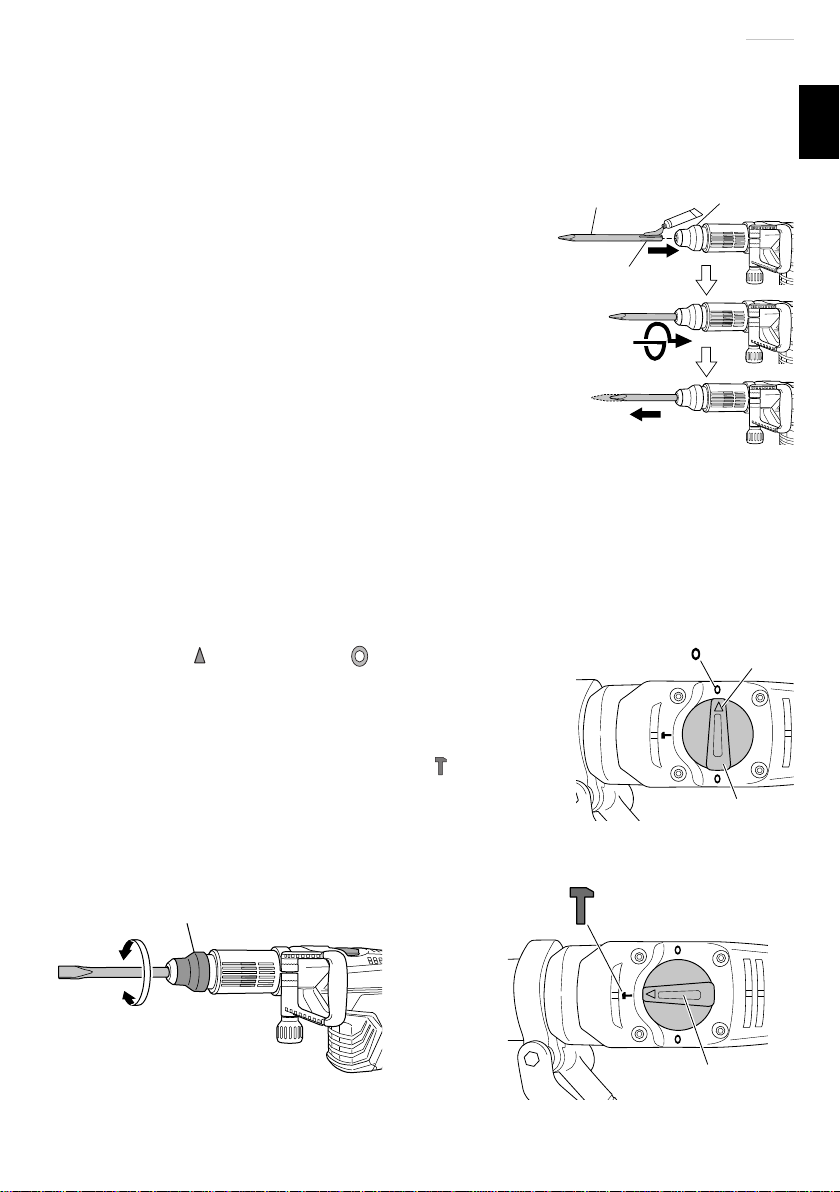

6. 如何安装工具
注意！
使用尖钻头等工具时，请务必使用HiKOKI公司的
纯正部件。
(1) 擦净工具柄。
(2) 如图 1 所示，要安装工具（五槽圆柄）时，将它
插入孔内直至其抵达孔底。
如果继续轻轻转动工具，您可感觉到有钩处。在
此位置，将夹持器推向箭头标记方向并将工具完全插入，直至其抵达尽头。
松开夹持器，使夹持器恢复原来的状态，并将工具固定在相应位置。
(3) 拉动工具以确认它已被完全锁定。
(4) 要卸下工具时，按箭头方向尽量拉动夹持器并拉出工具。
7. 确定工具的工作位置。
本工具每次可转动 30 度，并可被固定于 12 级的位置。
(1) 将选择杆的 对准曲柄盖的 ，可以随意改变刀
刃角度，如图2所示。
(2) 如图3所示，转动夹持器或工具并将工具固定在
所需的作业方向。
(3) 如图4所示，将选择杆切换至“锤击 ”，确认已
卡紧。
注:
转动选择杆以查看它是否完全锁定并确认它不会
转动。
夹持器
工具
工具柄
图 1
图 2
△
选择杆
夹持器
图 3 图 4
选择杆
000BookH60MEYChS.indb7000BookH60MEYChS.indb7 2017/12/0111:01:112017/12/0111:01:11
8
中文
8. 拆除工具
如图5所示，向Ⓐ的方向滑动夹持
器并拉出工具。
注意！
操作中务必紧握手柄和侧柄。
操作中请勿握持夹持器。如果拉错，尖钻
头可能会跳出。
9. 移动侧柄
可以将侧柄固定在任意所需位
置 ；也可以沿前后方向 360 度
固定在任意位置。
(1) 如图6所示，将夹持器旋至Ⓐ方
向，松开手柄。
(2) 如图7、图8和图9所示，将其调
整至易于垂直（上下方向）操
作的位置。
(3) 将夹持器旋至Ⓑ方向，固定手柄。
10. 电源指示灯
当电源线插入电源插座时，电源
指示灯点亮。（图10）
11. 校准锤击次数（图11）
电镐配有内置的电子控制电路，可以调节并校准
锤击次数。可根据具体的操作内容，如凿脆性材料、
切削、定心等，通过调节冲击率选择器开关使用
电镐。
如表1所示，按下冲击率选择器开关切换冲击率。
表1
显示灯次序
满负荷冲击速率（/min） 1500 1700 1900 2100
注:
电机旋转时，即使按下冲击率选择器开关也无法更
改冲击率。更改冲击率前，请关闭工具。
图 5
夹持器
前帽
工具柄
图 8
图 9
图 6
图 7
ⒶⒷ
夹持器
图 10
电源指示灯
图 11
冲击率选择器开关
显示灯
000BookH60MEYChS.indb8000BookH60MEYChS.indb8 2017/12/0111:01:122017/12/0111:01:12
9
中文
12. 有关保护功能
本工具具有内置的保护电路，可防止设备在出现异常时受到损坏。
根据异常情况的不同，显示灯会如表2所示闪烁并且设备会停止运转。在这
种情况下，通过显示灯的闪烁确认故障并采取必要的措施以更正此故障。
表2
显示灯闪烁 原因 解决方案
闪烁 内部温度已经超出设备指定
的温度（温度上升保护功能）
关闭设备并让其冷却约 15 分
钟至 30 分钟。温度下降时，
请按下冲击率选择器开关进
行恢复。
闪烁 工具上施加了过大的压力从
而导致工具过负荷。
（过负荷保护功能）
按下冲击率选择器开关进行
恢复。尽量避免会在设备上
施加过大压力的任务。
闪烁
① 由于装置连接至电压过高
或者过低的电源，而导致
工具无法启动或者关闭。
② 由于装置的电源线在较短
的时间间隔中插入拔出，
产生电压信号读取错误，
从而导致工具关闭。
（电路保护功能）
① 将设备连接在名牌上指定
的输入电压的电源上。按
下冲击率选择器开关进行
恢复。
② 在插入拔出电源线的时
候，预留 3 秒或以上的时
间间隔。按下冲击率选择
器开关进行恢复。
闪烁 传感器信号读取错误。
（控制监控功能）
按下冲击率选择器开关进行
恢复。如果错误持续出现，
则可能需要进行维修。
注:
如果在采取了所有必要的步骤排除故障后显示灯还是闪烁，则可能需要进行
维修。如果问题依然存在，则请安排进行维修。
使用方法
1. 把钻头的尖端放入底座孔内之后，打开开关。
如果扳机已拉出并关闭，当松开扳机时，可以打开开关。
如果在开关的扳机拉出时按下 ON-Lock 开关，即使手指从扳机上松开，开关
仍然开着——这样便于连续操作。
要关闭开关，再次拉动扳机，ON-Lock 开关分离。
2. 利用机器的空机重量并以双手紧握住电镐，就能有效控制后续的反弹作用。
要以适当的速度开始工作。用力过猛将会降低效率。
000BookH60MEYChS.indb9000BookH60MEYChS.indb9 2017/12/0111:01:132017/12/0111:01:13
10
中文
3. 即使开关处于 ON（开启）位置、电机正在运转且锤头顶
着拆除表面，电镐有时也可能不开始工作。在这些情况下，
关闭开关，将锤头重新顶着拆除表面，然后开启和关闭
开关。这应能使电镐开始工作。重复此过程几分钟，电
镐将变热，此后切换到 ON-LOCK，电镐将工作。
注意！
长时间使用后，外壳会变热。
因此，请小心不要烫伤手。
注意！
如果在电机旋转时切换选择杆，可能会引发事故。务请
在马达完全停止转动的状态下切换选择杆。
4. 加热（图13）
在寒冷地区，本装置的润滑油润滑系统可能需要加热。
使钻头前端触及混凝土表面，打开开关开始加热。注意，
在听到钻击声后才使用本装置。
更换润滑油
该机具有全气密结构以防尘和润滑油漏失。
因此，即使长期不更换润滑油也能使用本机。请如下所述更换润滑油。
润滑油更换时间
购买本产品后，每 6 个月需要更换一次润滑油。在更换润滑油时，请离您最近
的授权服务中心进行更换。
图 12
图 13
