HIKOKI G 13SC2 Manuel utilisateur
G13SC2
角向磨光机
Disc Grinder
G 13SC2 •G 15SA2
使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
000BookG13SC2ChS.indb1000BookG13SC2ChS.indb1 2017/12/1418:36:372017/12/1418:36:37
2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
目次
电动工具通用安全警告 .............................2
砂磨或切割操作的通用安全警告...........4
反弹和相关警告..............................................5
对磨削和金刚石砂轮切割操作的
专用安全警告...................................................6
对金刚石砂轮切割操作的附加
专用安全警告...................................................6
使用角向磨光机时的注意事项................7
符号.......................................................................7
规格.......................................................................7
标准附件.............................................................8
用途.......................................................................8
作业之前 ...........................................................8
实用角向磨光机的应用...............................9
砂轮或金刚石轮的组装与分解.............10
维护和检查.....................................................10
维修零部件一览表......................................12
000BookG13SC2ChS.indb2000BookG13SC2ChS.indb2 2017/12/1418:36:382017/12/1418:36:38
3
中文
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000BookG13SC2ChS.indb3000BookG13SC2ChS.indb3 2017/12/1418:36:382017/12/1418:36:38
4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
砂磨或切割操作的通用安全警告
a) 该电动工具是用于实现砂轮机或切断工具功能的。请阅读随该电动工具提供
的所有安全警告、说明、图解和规定。
不了解以下所列所有说明将导致电击、着火和 / 或严重伤害。
b) 不推荐用该电动工具进行诸如砂光、刷光、抛光或切断等操作。
电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。
c) 不使用非工具制造商推荐和专门设计的附件。
否则该附件可能被装到你的电动工具上，而它不能保证安全操作。
d) 附件的额定速度必须至少等于电动工具上标出的最大速度。
附件以比其额定速度大的速度运转会发生爆裂和飞溅。
e) 附件的外径和厚度必须在电动工具额定能力范围之内。
不正确的附件尺寸不能得到充分防护或控制。
f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工
具的主轴上。
带轴孔的、与电动工具安装件不配的附件将会失稳、过度振动并会引起失控。
g) 不要使用损坏的附件。在每次使用前要检查附件，例如砂轮是否有碎片和裂
缝，靠背垫是否有的裂缝、撕裂或过度磨损，钢丝刷是否松动或金属丝是否
断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。
检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动
工具最大空载速度运行 1 分。
损坏的附件通常在该试验时会碎裂。
h)
戴上防护用品。根据适用情况，使用面罩、安全护目镜或安全眼镜。适用时，
戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围裙。
000BookG13SC2ChS.indb4000BookG13SC2ChS.indb4 2017/12/1418:36:382017/12/1418:36:38
5
中文
眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产
生的颗粒。长期暴露在高强度噪声中会引起失聪。
i) 让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护
用品。
工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。
切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。
j) 当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝
缘握持面来握住电动工具。
切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作
者发生电击危险。
k) 使软线远离旋转的附件。
如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋
转附件中。
l) 直到附件完全停止运动才放下电动工具。
旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。
m) 当携带电动工具时不要开动它。
意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。
n) 经常清理电动工具的通风口。
电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。
o) 不要在易燃材料附件操作电动工具。
火星可能会点燃这些材料。
p) 不要使用需用冷却液的附件。
用水或其他冷却液可能会导致电腐蚀或电击。
反弹和相关警告
反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然
反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在
卡住点产生与附件旋转方向相反的运动。
例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表
面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住
点的运动方向。在此条件下砂轮也可能碎裂。
反弹是电动工具误用和 / 或不正确操作工序或条件的结果，可以通过采取以下
给出的适当预防措施得以避免。
a) 保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅
助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。
如采取合适的预防措施，操作者就可以控制反力矩或反弹力。
b) 绝不能将手靠近旋转附件。
附件可能会反弹碰到手。
c) 不要站在发生反弹时电动工具可能移动到的地方。
反弹将在缠绕点驱使工具逆砂轮运动方向运动。
000BookG13SC2ChS.indb5000BookG13SC2ChS.indb5 2017/12/1418:36:382017/12/1418:36:38
6
中文
d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。
尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。
e) 不要附装上锯链、木雕刀片或带齿锯片。
这些锯片会产生频繁的反弹和失控。
对磨削和金刚石砂轮切割操作的专用安全警告
a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。
不是为电动工具设计的砂轮不能充分得到防护，是不安全的。
b) 护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部
分暴露在操作人面前。
护罩帮助保护操作者免于受到爆裂砂轮碎片和偶然触及砂轮的危险。
c) 砂轮只用作推荐的用途。例如 ：不要用切割砂轮的侧面进行磨削。
施加到砂轮侧面的力可能会使其碎裂。
d) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。
合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘
可以不同于砂轮法兰盘。
e) 不要使用从大规格电动工具上用剩的磨损砂轮。
用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆
裂。
对金刚石砂轮切割操作的附加专用安全警告
a) 不要“夹”住切割砂轮或施加过大的压力。
不要试图做过深的切割。
给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反
弹或砂轮爆裂的可能性。
b) 身体不要对着旋转砂轮，也不要站在其后。
当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工
具朝你推来。
c) 当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要
动，直到砂轮完全停止。
决不要试图当砂轮仍然运转时使切割砂轮脱离切割，否则会发生反弹。
调查并采取校正措施以消除砂轮卡住的原因。
d) 不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。
如果电动工具在工件上重新起动，砂轮可能会卡住，爬出或反弹。
e) 支撑住板材或超大工件可使得砂轮卡住和反弹的危险降到最低限度。
大工件凭借自重而下垂。必须在工件靠近切割线处和砂轮两侧近工件边缘处
放置支承。
f) 当进行“盲切割”进入墙体或其他盲区时要格外小心。
伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。
000BookG13SC2ChS.indb6000BookG13SC2ChS.indb6 2017/12/1418:36:382017/12/1418:36:38
7
中文
使用角向磨光机时的注意事项
1. 没有砂轮防护装置时千万不要使用本角向磨光机。
2. 只能使用“安全速度”至少与电动工具铭牌上标注的“无负荷 RPM”同样高
的砂轮。
3. 使用角向磨光机时，应牢牢握住工具的操作柄和 侧柄。否则，所产生的反
作用力会将孔钻歪，甚至会造成危险。
4. 当主轴转动时，不要按下铺定销。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
始终戴好护目镜。
规格
型式 G13SC2 G15SA2
电压 220 V
输入功率 1200 W
空载转速 10000 /min 8500 /min
砂轮
金刚石轮
外径 125 mm 150 mm
穴径 22.23 mm
圆周速度 80 m /s
重量 *2.8 kg
* 重量 ：仅为主机的重量
000BookG13SC2ChS.indb7000BookG13SC2ChS.indb7 2017/12/1418:36:382017/12/1418:36:38
8
中文
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
G13SC2 G15SA2
砂轮 11
扳手 11
侧柄 11
用途
○ 用于去除铸品毛刺，飞边等物及抛光各种型号的钢、青铜、铝及铸造品。
○ 研磨焊接部分或焊开的部分。
○ 合成树脂、石板、砖、大理石等的研磨。
○ 混凝土、石头、砖、大理石等的切削。
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用厚度足够、额定电容的延伸线缆，
并且要尽可能地短些。
4. 安装并调整轮罩
轮罩是一种保护装置用来防止作业中因砂轮破裂而受伤。开始研磨作业之前，
请确认轮罩是否安装得紧固妥善。稍微拧松固定螺丝后，即可转动轮罩并将
其固定在所需角度，以得到最大工作效率。调整好轮罩后，必须确认固定螺
丝是否完全拧紧。
5. 请确认要使用的砂轮的类型是否正确，是否没有裂痕或表面缺陷。同时也要
确认砂轮是否装好，砂轮螺母紧固。请参照“砂轮的安装与分解”一节。
6. 进行试运转
开始研磨作业之前，机器应在安全地区进行试运转，以确认装配是否正确无
误以及砂轮是否无显著缺陷。
000BookG13SC2ChS.indb8000BookG13SC2ChS.indb8 2017/12/1418:36:382017/12/1418:36:38
9
中文
推荐的运转的时间如下 ：
更换砂轮后 ...................3 分钟以上
开始日常作业前 ............1 分钟以上
7. 检查主轴锁的装置
在打开电源开关之前，揿两、三下锁定销检查锁定销是否被释放。（第10页
的图 2）
8. 固定侧柄
把侧柄旋进齿轮罩。
实用角向磨光机的应用
1. 压力
本机不可施加过大压力使其过载，这样才能延长机器的使用寿命并确保加工
质量。在大部分的用法中，机器本身的重量即够研磨。加压过大将导致转速
降低、表面加工不良以及过载，从而使机器寿命缩短。
2. 研磨角度
切勿将砂轮的全表面施加于要研磨的
材料上。如图 1 所示，机器应保持
15
-
30°，使砂轮的外缘以最佳角
度与工件相接触。
3. 用新砂轮首次进行研磨时，应将角向
磨光机由对面横过工件往操作人员这
边拉，以免挖人工件（图 1 的Ｂ方向）。
等砂轮的前缘适当磨损后，就可往任
何方向进行研磨。
4. 开关操作
本操作法，能使您用手紧握住角向磨光机而随意控制之，以最大限度保证研
磨期间的安全性。
（断续操作法）
开关 ON ( 接通 ) ： 请按开关柄。
开关 OFF ( 断开 ) ： 请松开开关柄。
* （断续操作法）
开关ＯＮ ( 接通 ) ： 请按开关柄。然后，拉动锁定钮以锁住开关柄。
开关ＯＦＦ ( 断开 ) ： 先按下开关柄，然后松开之。
（* 依地区而异。）
5. 收工后的注意事项
关掉机器之后，需等角向磨光机完全停止才能将其放下，以免造成严重事故，
而且还可以减少吸人机器的尘埃及切屑量。
注意！
未使用本电动工具时，请断开电源。
15°
—
30°
A B
图 1
000BookG13SC2ChS.indb9000BookG13SC2ChS.indb9 2017/12/1418:36:392017/12/1418:36:39
10
中文
砂轮或金刚石轮的组装与分解
注意！
为了防备发生严重事故，必须关掉电源并将电源插头从插座中拔出。

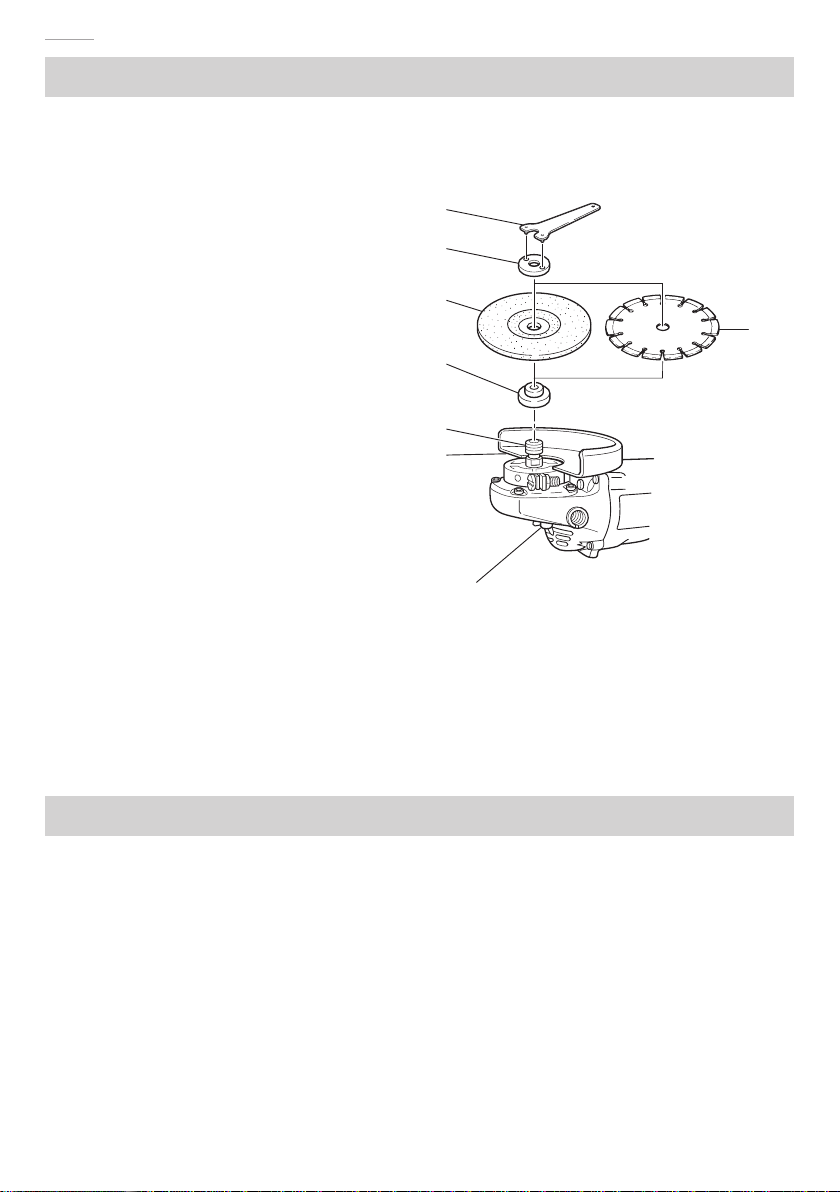

1. 组装（图 2）
(1) 将机器翻过去，使主轴
朝上。
(2) 将砂轮垫圈装于主轴
上。
(3) 将砂轮或金刚轮的突出
部装人砂轮垫圈。
(4) 将砂轮螺帽旋人主轴。
（使用金刚轮时，请把
砂轮螺帽的凸面装到金
刚轮的相反方向上，并
且把螺帽拧到主轴上）
(5) 按下锁定销以防止主轴
转动，并如图2所示用
附送的扳手拧紧砂轮螺
帽。
2. 分解
分解顺序与安装顺序相反。
注意！
○ 请确认砂轮是否安装紧固。
○ 请在打开电源开关之前，按两三下按钮，以确认按钮是否已被释放。
维护和检查
1. 检查砂轮
检查砂轮确无破裂和表面缺隐。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
扳手
砂轮螺帽
砂轮
砂轮垫圈
砂轮保护装置
主轴
按钮
金刚
石轮
图 2
000BookG13SC2ChS.indb10000BookG13SC2ChS.indb10 2017/12/1418:36:392017/12/1418:36:39
