充电式电圆锯
Cordless Circular Saw
C 3607DA
000BookC3607DAChS.indb1000BookC3607DAChS.indb1 2018/06/1814:21:582018/06/1814:21:58
2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 ( 有线 ) 电动工具或电池驱动
( 无线 ) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
目次
电动工具通用安全警告...............................2
所有圆锯的安全说明....................................4
对各种圆锯的进一步安全说明................5
带摆动式内护罩的圆锯的安全说明......6
使用电圆锯时的注意事项..........................6
锂离子电池使用注意事项..........................8
锂离子电池运输...........................................10
USB 设备连接器使用注意事项 .............10
符号....................................................................10
零件名称..........................................................11
规格....................................................................12
标准附件..........................................................13
用途....................................................................14
电池的拆卸／安装法.................................14
充电....................................................................14
作业之前..........................................................17
使用前调整电圆锯......................................19
操作....................................................................20
LED 灯警示信号 ( 图 35) ........................26
USB 设备的充电方法 .................................26
维护和检查.....................................................28
故障排除..........................................................30
选择附件..........................................................33
000BookC3607DAChS.indb2000BookC3607DAChS.indb2 2018/06/1814:21:582018/06/1814:21:58
3
中文
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 ( ＲＣＤ )。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
000BookC3607DAChS.indb3000BookC3607DAChS.indb3 2018/06/1814:21:582018/06/1814:21:58
4
中文
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
所有圆锯的安全说明
危险！
a) 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机
壳。
如果双手都握住圆锯，就不会被锯片伤害。
b) 不得接触工件的下面。
护罩不能防止工件下方锯片的危险。
c) 将锯割深度调至工件的厚度。
能看到在工件下露出的锯齿应不到一个齿高。
000BookC3607DAChS.indb4000BookC3607DAChS.indb4 2018/06/1814:21:582018/06/1814:21:58
5
中文
d) 不得手持工件或将工件架在腿上进行锯割，应将工件夹紧在一个稳定的平台
上。
适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。
e) 在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握持
面来握住电动工具。
碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。
f) 当作劈锯时，始终使用劈锯护栏和直边导向器。
这样改善了锯割精度并减小了锯片卡住的几率。
g) 始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。
如果锯片与圆锯夹装部件不符将引起偏心运转而导致失控。
h) 不得使用损坏的和尺寸不符的垫圈和螺栓。
为改善作业和安全运行，锯片垫圈及螺栓是为圆锯专门设计的。
对各种圆锯的进一步安全说明
回弹的原因和操作者防护 ：
回弹是当锯片受挤压、被卡住或偏离中心时的突然反作用，使圆锯不受控制
地抬起并脱离工件冲向操作者。
当锯片受挤压或被收拢的切口紧紧卡住时，锯片堵转且电动机反作用力驱使
整机朝操作者快速弹回。
如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从
而引起锯片爬出切口并朝操作者回弹。
回弹是误用圆锯和/或不正确操作程序或条件导致的结果，采取以下适当预防措
施可避免回弹。
a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一
侧而不对准锯片。
回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受
操作者的控制。
b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在
材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情
况下尝试将圆锯从工件中拿走或向后拉动圆锯。
调查并采取正确的措施以消除锯片卡住的原因。
c) 当在工件中重新起动圆锯时，将锯片对准切口并检查锯齿是否插入材料。
如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。
d) 支撑大型板料以减少锯片受挤压和回弹的危害。
大型板料因自重向下垂，支撑物必须放置在板料下面的两侧，靠近切割线和
板料边缘都要放置。
e) 不得使用钝的或破损的锯片。
没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯片
卡住和回弹。
000BookC3607DAChS.indb5000BookC3607DAChS.indb5 2018/06/1814:21:582018/06/1814:21:58
6
中文
f) 锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。
如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。
g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。
伸出锯片可能会锯割到引起回弹的物体。
带摆动式内护罩的圆锯的安全说明
a) 每次使用前，检查下护罩闭合是否自如。如果下护罩不能迅速回复，则不得
操作圆锯。不得将下护罩夹住或系绑在开启位置。
如果圆锯突然跌落，下护罩可能会弯曲变形，用回缩手柄抬起下护罩，确信
在任何锯割角度和深度下护罩回缩自如，且不会触及锯片和任何其它零件。
b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前
对其进行维修。
下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。
c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割”，才应用手动方式抬
起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释放下
护罩。
对所有其他锯割作业，下护罩应自动回复。
d) 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。
未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体，要考虑
到开关释放后锯片停下来的时间。
使用电圆锯时的注意事项
1. 调整。在锯割之前，确认已调整锯割深度和倾斜角度。
2. 避免割到铁钉。在锯割前检查并拆下所有的铁钉。
3. 操作锯片时，将电线从锯割区域移开
并固定住，以防在锯割作业时刮到工
件上的电线。
作业时适当地用手部支撑和工件支
撑，并将电线从作业区域移开。
警告！
适当支撑工件对减少人身伤害、锯片
卡住或操作失控是至关重要的。常见
的手部支撑锯片方法如图 1 所示。
手部支撑、工件支撑和布线图示。
图1
000BookC3607DAChS.indb6000BookC3607DAChS.indb6 2018/06/1814:21:582018/06/1814:21:58
7
中文

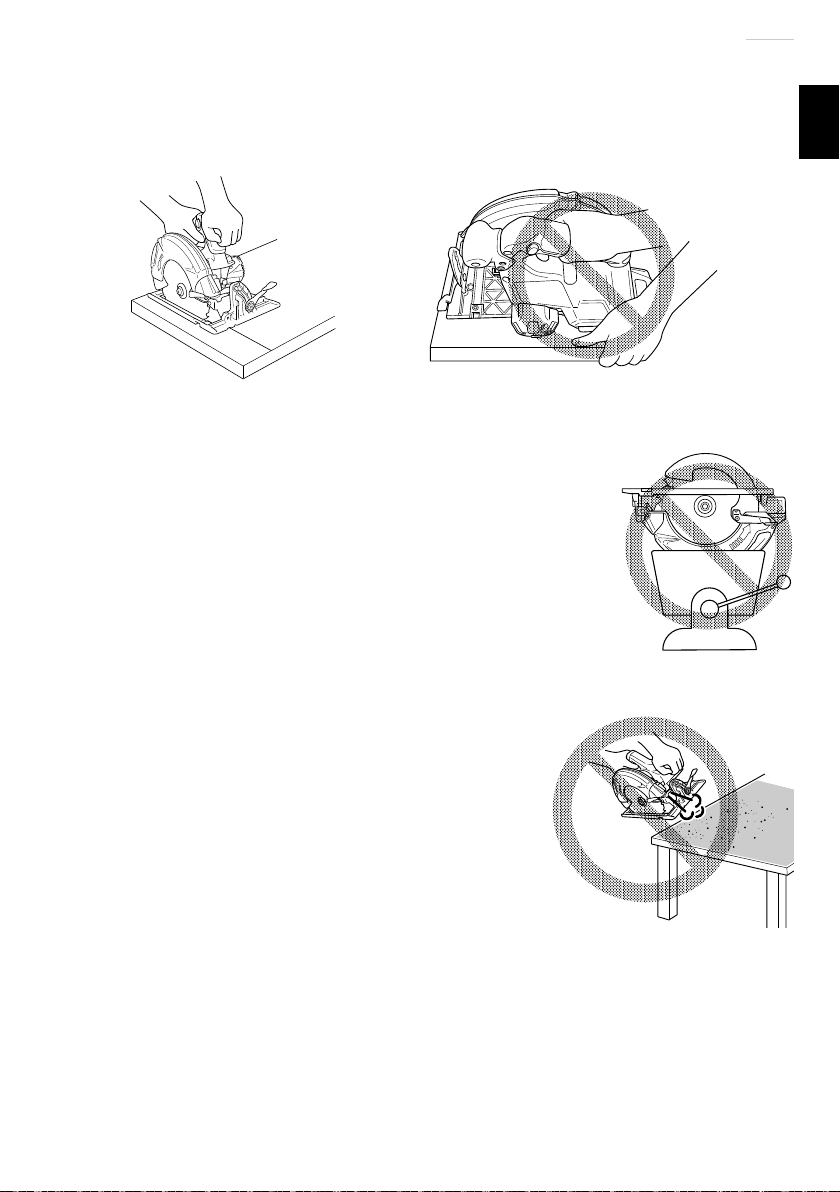

4. 将锯座的大部分放在工件有紧固支撑的部分，而非锯割后将会掉落的部分。
例如，图 2 所示为锯割木板末端的正确方法，图 3 为错误方法。如果工件过
于短小，请将其固定。
请勿手握较短的部分！
图3图2
5. 请勿用被虎钳颠倒夹住的电圆锯进行锯割。
这种做法非常危险，会造成严重事故。( 图 4)
6. 在完成锯割作业，放下工具前，务必确保下（可伸缩）
护罩已关闭，刀刃已完全停止。
7. 请勿仅使用工具的鼓风机功能。( 图 5)
8. 请按规定方式使用电动工具，切勿移作他用。
请按使用说明书中记载的规定方式使用电动工具，
切勿移作他用。
9. 请勿在锯片贴近身旁时运转锯片。
10. 请勿使用破损或无法正常运转的工具。
如果工具无法正常操作，发出奇怪响声或发生破
损，请立即停止使用，并联系 HiKOKI 授权服务
中心进行维修。
11. 请勿穿戴使用易卷起的材料制成的手套，如棉布、
毛线、布料或线等。
12. 请勿触碰移动的部件。
请勿将手、手指或身体的其他部位靠近工具的移
动部件。
13. 请勿在未安装护罩的情况下进行操作。
请勿在没有护罩、安全装置，或作业顺序错误的情况下进行操作。如果需要
取下护罩或安全装置进行维护或维修，请更换护罩或安全装置后再操作该工
具。
图4
图5
000BookC3607DAChS.indb7000BookC3607DAChS.indb7 2018/06/1814:21:582018/06/1814:21:58
8
中文
14. 请正确使用工具。
请勿将小型工具或附件强行用作重型工具。
请勿将工具用于其他目的，例如，请勿使用电圆锯来锯割树枝或木头。
15. 请正确操作工具。
请按照使用说明书中记载的内容操作工具。请勿掉落或扔掷工具。请勿让儿
童、不熟悉操作步骤或未授权的人员操作该工具。
16. 符号定义。
V
.................... 伏特
—
................... 直流电流
no
.................. 空载速度
---/min
........... 每分钟转数或往复移动
Hz
................. 赫兹
A
.................. 安培
17. 将所有螺钉、螺栓和盖子紧固在正确的位置。
将所有螺钉、螺栓和盖子安装牢靠。并定期检查其紧固状况。
18. 请勿在塑料外壳或手柄破裂的情况下使用电动工具。
如果工具外壳或手柄破裂，可能会导致触电。需修理后再使用。
19. 请务必将刀刃和附件牢固安装到工具上。
防止自己或他人受伤。刀刃、锯割工具和配件必须安全牢靠地安装到工具上。
20. 请小心操作电动工具。
如果电动工具无意间掉落或撞到坚硬的金属，则可能变形、破裂或损坏。
21. 请勿使用溶剂擦拭塑料部件。
汽油、稀释剂、四氯化碳和酒精等溶剂可能会造成塑料部件损坏或破裂。请
勿使用上述溶剂进行擦拭。
请用沾有肥皂水的软布擦拭塑料部件，并将其完全晾干。
22. 请保持电机排气孔清洁。
请务必使该工具的电机排气孔保持清洁，确保空气可以自由流动。经常检查
是否堆积灰尘。
23. 请勿使工具在无人值守的状态下运转。关闭电源。
请勿在工具完全停止前离开。
24. 请勿在操作后直接用手触摸刀刃。
25. 由于充电式电圆锯是电池供电的，因此请注意工具可能会随时开始运转。
26. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。
27. 请勿强烈撞击或破坏开关面板。否则可能会导致故障。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
000BookC3607DAChS.indb8000BookC3607DAChS.indb8 2018/06/1814:21:582018/06/1814:21:58
9
中文
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件 ( 螺丝、钉子等 ) 存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
000BookC3607DAChS.indb9000BookC3607DAChS.indb9 2018/06/1814:21:582018/06/1814:21:58
10
中文
警告！
如果导电异物接触到锂离子电池的端子，电池可能短路，
并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导线，
如铁线和铜线。
○ 或者将电池装在电动工具中，或者在牢固按入电池盖

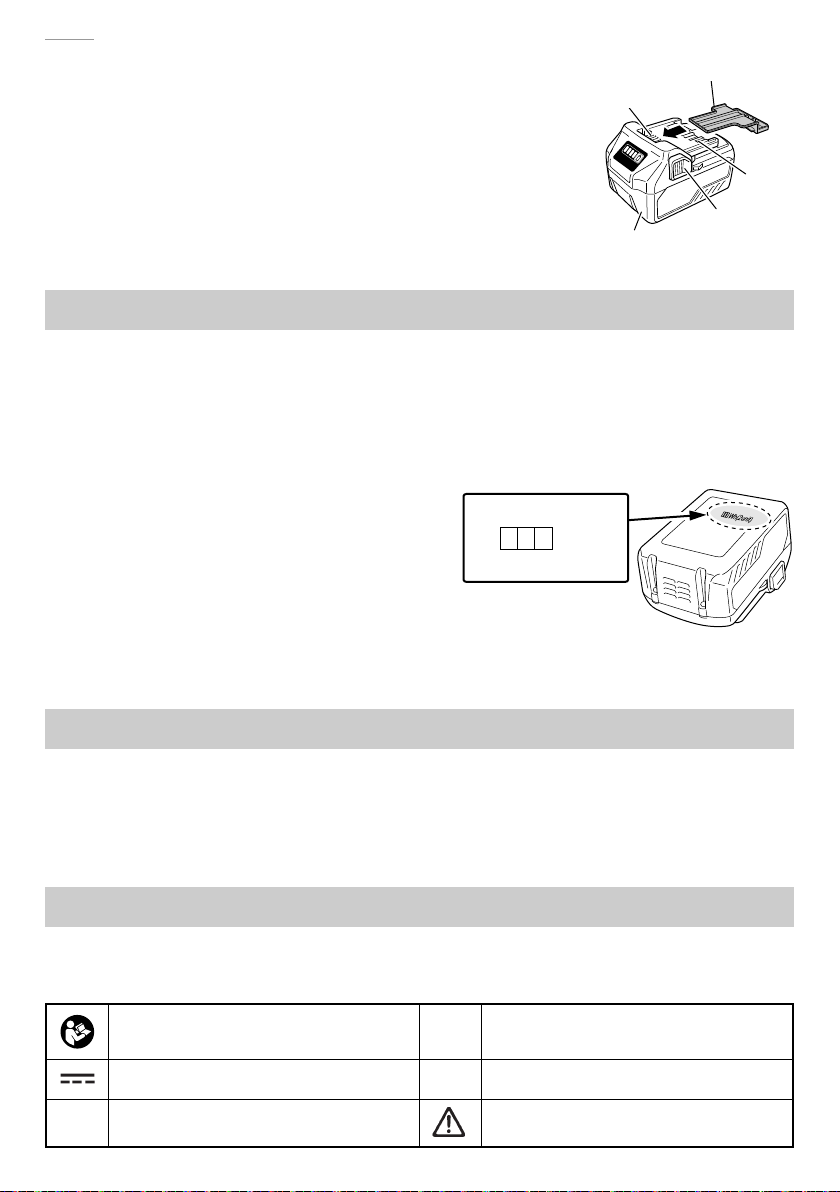

并挡住通风孔后再存放，以防止短路。( 参照图 6)
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按
照运输公司的指引安排运输。
○ 功率输出超过 100 Wh 的锂离子电池
被视作危险物品运输分类并且需要特
别申请程序。
○ 对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
○ 如果电动工具中装有BSL36B18
（另售），功率输出将超过 100 Wh，
装置将被归类为危险物品。
USB 设备连接器使用注意事项
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
直流电
/min
每分钟的振动次数
V
额定电压 警告
图 6
电池
电池盖
通风口
端子
插销
Wh
输出功率
2至3位数
图 7
000BookC3607DAChS.indb10000BookC3607DAChS.indb10 2018/06/1814:21:582018/06/1814:21:58
