Abisolierzange

Bedienhinweis

Cable stripper

Operating Instruction

Bedienhinweis | Operating Instruction 95942299 Bedienhinweis | Operating Instruction 95942299

www.herthundbuss.com 2

DEDE

ENEN

Technische Daten:

WICHTIG

vor Gebrauch sorgfältig lesen

Aufbewahren für

späteres Nachschlagen

eine aktuelle Version des Bedien-/

Einbauhinweises steht Ihnen auch

in unserem Online-Katalog zur

Verfügung: herthundbuss.com/

Online-Katalog

Inhaltsverzeichnis Table of Contents

1. Einleitung Introduction 3

1.1 Zu dieser Betriebsanleitung About this manual 3

2. Beschreibung Description 4

2.1 Funktionsübersicht Features Overview 4

2.2 Erhältliches Zubehör Available Fittings 5

3. Schneidfunktion Cutting function 6

4. Abisolieren Stripping 7

5. Messerwechsel Replacement of the blade 8

6. Werkzeug feststellen Locking of the tool 10

7. Pur-Feder-Block entnehmen Remove PUR-spring-block 11

8. Wartung und Instandhaltung Service and Maintenance 12

8.1 Tägliche Wartung Daily Maintenance 12

8.2 Periodische Überprüfung Periodical Review 12

9. Entsorgung Disposal 12

IMPORTANT

Read carefully before use

Keep for later reference

The latest version of the Operating/

Fitting instructions is also available

in our online catalogue:

herthundbuss.com/online catalogue

Technical data:

1 Einleitung

1.1 Zu dieser Betriebsanleitung

Diese Betriebsanleitung beschreibt die An-

wendung und Bedienung des Abisolier-

werkzeugs sowie die erforderlichen War-

tungsmaßnahmen. Daher muss jeder, der

mit Arbeiten an und mit dem Werkzeug be-

auftragt ist, diese Betriebsanleitung kennen

und beachten. Die Betriebsanleitung muss

ständig beim Werkzeug verfügbar sein. Die

Betriebsanleitung ist vom Besitzer / Betrei-

ber um Anweisungen aufgrund bestehender

nationaler Vorschriften zur Unfallverhütung

und zum Umweltschutz zu ergänzen.

Diese Betriebsanleitung gilt für

folgendes Produkt:

Abisolierzange

Gewährleistungsansprüche, Haftung

Wir lehnen jede Haftung für Schäden ab,

die durch Nichtbeachten von Hinweisen am

Handwerkzeug oder in der Betriebsanlei-

tung entstehen. Eigenmächtige Umbauten

am Handwerkzeug schließen eine Haftung

des Herstellers für daraus resultierende

Schäden aus.

Service

Für weitere Informationen und zur techni-

schen Unterstützung wenden Sie sich bitte

an den Händler.

1.2 Bestimmungsgemäße Verwendung

Mit dem Abisolierwerkzeug können gängige

Kabel von 0,03 bis 16,0 mm² sicher abisoliert

1 Introduction

1.1 About this manual

This instruction manual describes the appli-

cation and operation of the stripping tool as

well as the required maintenance measu-

res. Therefore, everybody who is in charge

to work with this tool must know and res-

pect this instruction manual. It must be ex-

plicitly state that the instruction manual for

the stripping tool is indispensable.This ins-

truction manual must be available together

with the tool. It has to be complemented

by the owner or operator concerning direc-

tions due to existing national regulations

on accident prevention and environmental

protection

This instruction manual is valid for the fol-

lowing product:

Stripping tool

Warranty Claims, Liability

We decline each liability for damage, which

occurs by non-observants of notes on the

hand tool or of the instruction manual. Un-

authorized modications on the tool rules

out of liability of the manufacturer for dama-

ges resulting from this.

Service

For any further information and for technical

support please contact the distributor.

1.2 Intended Use

Marketable goods from 0,03 to 16,0 mm² can

safely be stripped with the stripping tool.

Bedienhinweis | Operating Instruction 95942299 Bedienhinweis | Operating Instruction 95942299

www.herthundbuss.com 4

DEDE

ENEN

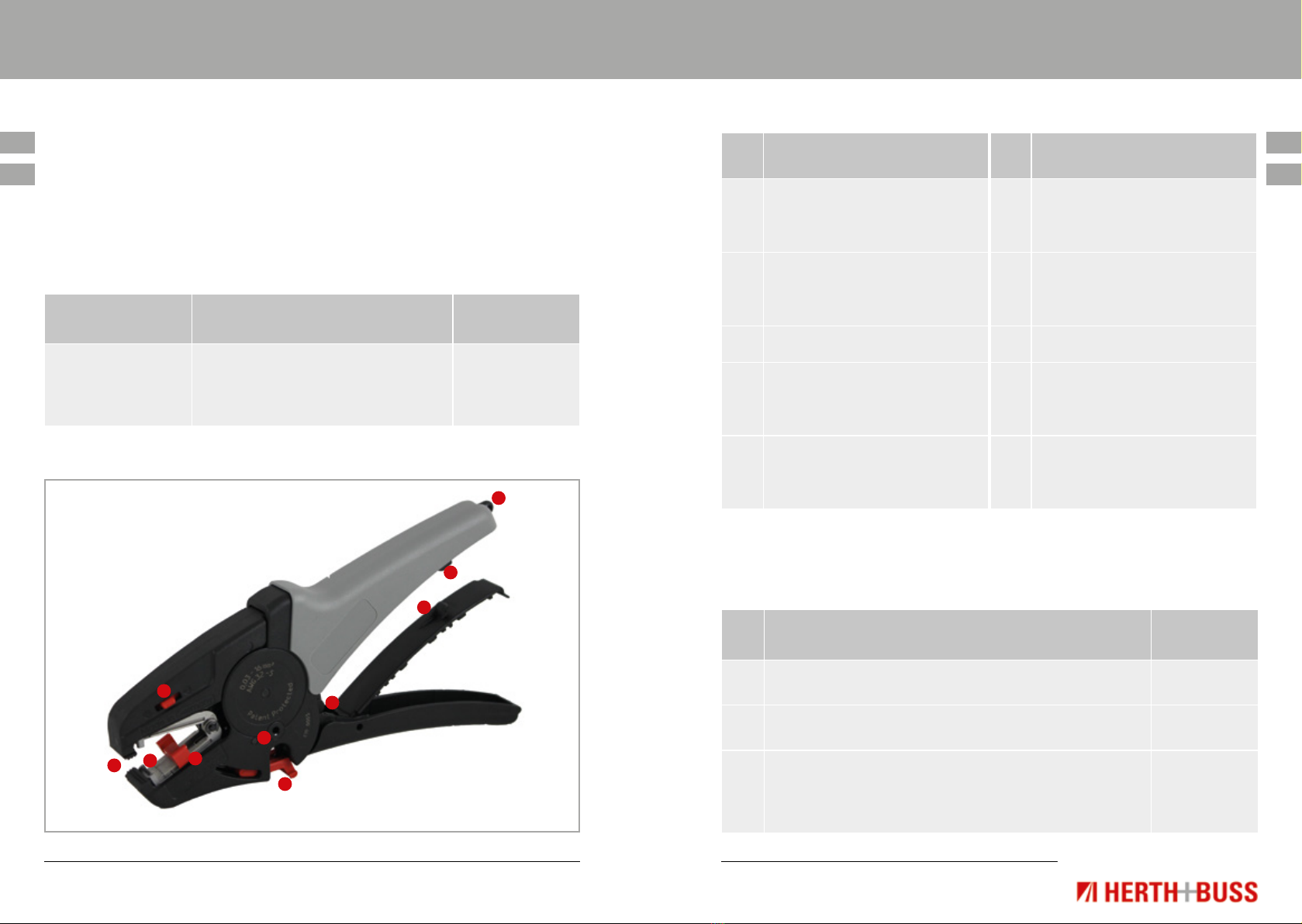

2.1 Funktionsübersicht

2.2 Erhältliches Zubehör

Bei Bedarf den Händler kontaktieren.

werden. Der Einstellschieber „POWERPLUS“

ist diesem Anwendungsbereich angepasst

und werksmäßig eingestellt. Durch Verstellen

in den + bzw. – Bereich kann der Einstellbe-

reich der jeweiligen Isolationsdicke oder auch

Leiterausführung angepasst werden.

2 Beschreibung

2.1 Features Overview

2.2 Available Fittings

Please contact your distributor on request.

The POWERPLUS is matched to this appli-

cation range and factory provided adjusted.

By adjust-ing into the + or - area the setting

range of the respective insulation thickness

or cable type can be matched.

2 Description

Gewicht/ Länge

Weight/ Length

Anwendung

Application

Abisolierbereich

Stripping Range

175g / 202 mm

Zum Abisolieren von feindrähtigen und

massiven Leitern mit PVC Isolation

for stripping of exible and solid wire

with PVC insulation

0,03 – 16,0 mm²

Pos.

Artikel

Article

Artikelnummer

Article no.

1Messerset Standard 0,03 bis 16,0 mm² (im Lieferumfang enthalten)

Blade set standard 0,03 to 16,0 mm² (included in scope of delivery) 95942299001

2Messerset-V-Messer für PTFE Leiter 0,14 to 4,0 mm²

Blade set V-blades for PTFE wires from 0,14 to 4,0 mm² 95942299002

Messerset Ovalmesser 10,0 bis 16,0 mm²

(nicht im Lieferumfang enthalten)

Blade set ovalblade 10,0 to 16,0 mm²

(not included in scope of delivery)

95942299003

Pos.

Bezeichnung

Description

Pos.

Bezeichnung

Description

1Befestigungsöse

Mounting eye 2

SAFELINE (sichere Aufbewahrung

der optionalen Messer)

SAFELINE (safe storage of otional

blades)

3PUR-Feder-Block

PUR-spring-block 4

Integrierter Handschutz mit auto-

matischer Schließbewegung

Integrated hand protection with

automatic closing mechanism

5Schneidfunktion

Cutting function 6Längenpositionierer

Length locator

Standard-Abisoliermesser 0,03 – 16

mm² (austauschbar)

Standard stripping blades 0,03 – 16

mm² (exchangeable)

Zahneinsatz (zum Halten des

Kabels)

Insulation grip (for holding cable)

POWERPLUS (Einstellung der

Isolationsdicke)

POWERPLUS (Adjustment of the

insulation thickness)

Feststeller (zum Schließen des.)

Locking device (for closing the

tool)

Bedienhinweis | Operating Instruction 95942299 Bedienhinweis | Operating Instruction 95942299

www.herthundbuss.com 6

DEDE

ENEN

3 Schneidefunktion Cutting function 4 Abisolieren Stripping

HINWEIS NOTE

Werkzeug geeignet für Schneiden

von flexiblen Kabeln bis 16 mm² &

Massivleiter bis 6 mm². Handschutz

(4) schließt bei jedem Abisoliervor-

gang automatisch.

Tool is suitable for cutting of flex-

ible cables up to 16 mm² & solid

conductors up to 6 mm². Hand

protection (4) closes automatically

on each crimp process.

ACHTUNG ATTENTION

Vor dem Schneidvorgang prüfen, dass das Kabel von der Stromzufuhr getrennt wurde!

Please check that the cable is disconnected from the power supply before cutting!

3.1 Leiter bis zur gewünschten Länge in

der Messeröffnung positionieren.

Insert wire in the blade opening up to

the wanted length.

4.1 Längenpositionierer

6 zusammen-

drücken und auf die entsprechende

Abisolierlänge des verwendeten

Kabels einstellen.

Pinch the length locator together and

slide it to the required stripping length

of wire.

4.3 Werkzeug schließen bis es auto-

matisch wieder öffnet.

Close the tool until the jaws release.

4.2 Kabel bis zum Anschlag an den

Längenpositionierer einlegen.

Insert the wire into the length locator

until it stops.

4.4 Korrekt abisoliertes Kabel entnehmen.

Remove the correctly stripped wire.

3.3 Werkzeug öffnen.

Open the tool.

3.2 Werkzeug schließen, um den

Leiter abzutrennen.

Close the tool to cut the wire.

Bedienhinweis | Operating Instruction 95942299 Bedienhinweis | Operating Instruction 95942299

www.herthundbuss.com 8

DEDE

ENEN

5 Messerwechsel Replacement of the blade

HINWEIS NOTE

Die Austauschhilfe zum einfachen Wechseln der Messer ist Bestandteil der Ersatz-

teilmessersets und wird nicht standardmäßig mit dem Werkzeug ausgeliefert.

The exchange device for the easy replacement of the blades is a part of the spare

part blade set and is not included in the standard delivery of the tool.

SAFELINE (sichere Aufbewahrung

der Messer und Austauschhilfe)

SAFELINE (safe storage of blades

and exchange device)

Austauschhilfe zum einfachen Wechseln

der Messer (gehört zum Lieferumfang

der Ersatzmesser).

Exchange unit for the easy replacement of

the blades (is included in the delivery of

the replacement blades).

SAFELINE nach oben öffnen und Aus-

tauschhilfe in Aussparung im Griff

sicher verstauen.

Open SAFELINE upwards and insert the

exchange unit into the pocket of the

handle for a safe storage.

Abisoliermesser für 0,03-16,0 mm² Kabel

(austauschbar)

Stripping blades for 0,03-16,0 mm² wire

(exchangeable)

ACHTUNG ATTENTION

Beim Austausch der Messer nicht in die Schneide fassen. Verletzungsgefahr!

Do not touch into the cutting edge during the exchange of the blades. Risk of cutting!

5.1 Die Austauschhilfe wird in die dafür

vorgesehene Aussparung auf der

Rückseite desWerkzeuges eingesetzt,

wie bildlich dargestellt.

The replacement unit is inserted into

the provided recess on the back of the

tool, as illustrated.

5.3 Messer seitlich aus der

Nut herausschieben und

entnehmen.

Push the blade out of

the groove and remove

it carefully.

5.2 Griffe bis zum Anschlag zusammen-

drücken und halten. So kommen die

Messer zum Vorschein.

Press the handles together and hold.

This way the blades are clearly visible.

5.4 Entnehmen Sie das

obere Messer entspre-

chend. Erst wenn beide

Messer entfernt wurden,

können alternative

Messer eingesetzt werden.

Remove the upper blade.

Only when both blades

are removed, alternative

blades can be inserted.

5.5 Nicht benötigte Messer

und Austauschhilfe an

schließend in die je-

weilige Aussparung der

SAFELINE

2einschieben

und sicher aufbewahren.

Store the blades and

the exchange device

which are not needed

into the pockets of the

SAFELINE 2.

Bedienhinweis | Operating Instruction 95942299 Bedienhinweis | Operating Instruction 95942299

www.herthundbuss.com 10

DEDE

ENEN

6 Werkzeug feststellen Locking of the tool 7 Pur-Feder-Block entnehmen Remove PUR-spring-block

6.1 Feststeller an Lasche nach unten ziehen

und Werkzeug schließen bis sich der

Feststeller in Haltenase einfügen lässt.

Den Feststeller am unteren Griff einhaken.

DasWerkzeug bleibt nun geschlossen.

Push down the locking device and close

the tool until the locking lever hook

into the bottom handle.The tool

remains closed.

7.1 Mit Hilfe eines Schraubendrehers

PUR-Feder-Block entnehmen.

Remove the PUR-spring-block with the

help of a screwdriver.

6.2 Geschlossener Zustand des Werkzeugs.

Werkzeug leicht schließen, um den Fest-

steller wieder zu lösen. Feststeller taucht

in Festgriff ein.

Closed condition of the tool. Close the

tool to release the locking function.

  Lockingleverdipsintothexedhandle.

7.2 PUR-Feder-Block entnommen.

PUR-spring-block removed.

HINWEIS NOTE

Der PUR-Feder-Block verhindert ein Zusammenschlagen des Werkzeuges wäh-

rend des Abisoliervorganges. Hierdurch wird Verschleißschäden an Händen und

Unterarmen vorgebeugt. Der PUR-Feder-Block ist ein demontierbares Einzelteil

und kann wie folgt entnommen oder eingefügt werden:

The PUR-spring-block prevents a jerky movement of the tool during the stripping

process. Wear damages on hands and forearms will be obviated. The PUR-spring-

block is a removeable single part and which can be taken or insert as follows:

Notizen / Notice / RemarquesBedienhinweis | Operating Instruction 95942299

www.herthundbuss.com 12

8 Wartung und Instandhaltung

Um eine lange Lebensdauer und optimale

Anwendung zu gewährleisten, empfehlen

wir, das Werkzeug sauber zu halten und so zu

behandeln, wie andere Präzisionswerkzeuge

auch. Wir empfehlen weiterhin, die bewegli-

chenTeile von Zeit zu Zeit einzuölen.

8.1 Tägliche Wartung

Zur täglichen Wartung sind vom zustän-

digen Bediener die folgenden Schritte

durchzuführen:

Befreien Sie das Handwerkzeug von

Staub, Feuchtigkeit und anderen Rück-

ständen mit einer sauberen, weichen

Bürste oder einem fusselfreienTuch. Ver-

wenden Sie keine harten oder abschlei-

fenden Mittel, mit denen das Handwerk-

zeug beschädigt werden könnte.

Wird das Handwerkzeug nicht benötigt,

lagern Sie dieses sauber und trocken.

8.2 Periodische Überprüfung

Eine Überprüfung des Handwerkzeugs

sollte durch entsprechend qualiziertes

Personal regelmäßig, je nach Nutzung,

durchgeführt und aufgezeichnet werden.

Überprüfen Sie das Handwerkzeug auf

Abnutzung und Beschädigung, insbeson-

dere im Bereich der Crimpnester.

9 Entsorgung

Das Handwerkzeug kann als normaler

Schrott/ggf. als Edelschrott entsorgt werden.

Grundsätzlich muss die Entsorgung gemäß

den örtlichenVorschriften erfolgen. Im Zwei-

felsfall kann das Handwerkzeug an den Her-

steller zur Entsorgung eingeschickt werden.

8 Service and Maintenance

To guarantee a long-life cycle time please

keep the hand tool clean and take care of

the hand tool in the same way, like you

do with high precision tools. The movable

parts of the hand tool should be oiled from

time to time.

8.1 Daily Maintenance

The following steps have to be done daily to

guarantee a long-life cycle time:

Remove dust, moisture and other resi-

dues with a clean and soft brush or a lint-

free cloth. Do not use hard or grinding

objects to avoid damages of the tool.

If you do not need the hand tool, store it

in a clean and dry environment.

8.2 Periodical Review

Properly trained personal should

check and record the hand tool regu-

larly, depending on the frequency of use.

Check the hand tool for wear and tear,

especially in the area of the crimping

proles.

9 Disposal

The hand tool can be disposed as normal

metal waste / if applicable as precious metal

waste.The disposal has to be done according

to the national government regulations. In

case of doubt return the hand tool to produ-

cer for disposal.

www.herthundbuss.com 14

Notizen / Notice / RemarquesNotizen / Notice / Remarques

KOF01694 ı Stand: 04-2020

Version: 12/2019_Rev. D

Irrtum und technische

Änderungen vorbehalten.

Herth+Buss Fahrzeugteile GmbH & Co. KG

Dieselstraße 2-4 ı DE-63150 Heusenstamm

Herth+Buss France SAS

ZA Portes du Vercors, 270 Rue Col de La Chau

FR-26300 Châteauneuf-sur-Isère

Herth+Buss Belgium Sprl

Rue de Fisine 9 ı BE-5590 Achêne

Herth+Buss UK Ltd.

Unit 1 Andyfreight Business Pk

Folkes Road, Lye ı GB-DY9 8RB Stourbridge

Herth+Buss Iberica

C/A 44 Poligono de Areta

31620 Huarte Navarra ı España

Autres manuels Herth+Buss Outils

Herth+Buss

Herth+Buss JAKOPARTS J9300004 Manuel utilisateur

Manuels Outils populaires d'autres marques

Martor

Martor SECUNORM 175 Manuel utilisateur

ERKCO

ERKCO 1000 Manuel utilisateur

jbc

jbc N4473 Manuel utilisateur

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuel utilisateur

Worx Professional

Worx Professional Sonicrafter WU676 Manuel utilisateur

Gage Bilt

Gage Bilt GB713SH Manuel utilisateur

Hilti

Hilti DX 9-ENP Manuel utilisateur

norbar

norbar NORTRONIC 34399 Manuel utilisateur

BGS technic

BGS technic 8578 Manuel utilisateur

Makita

Makita DHR241 Manuel utilisateur

Motor Guard

Motor Guard JMB-1250 Manuel utilisateur

Power Adhesives

Power Adhesives 805-12 Manuel utilisateur

Clemco

Clemco 24189 Manuel utilisateur

VVG

VVG VNG 903 Series Manuel utilisateur

Hilti

Hilti FX 3-A Manuel utilisateur

Grizzly

Grizzly H6472 Manuel utilisateur

axing

axing BWZ 5-02 Manuel utilisateur

Dh-Robotics

Dh-Robotics RGI-100 Comment utiliser
