Hepco & becker Easyrack 661663 01 01 Manuel utilisateur

1x Schraubensatz: 1x Screw kit:

4 allen screw M6 x12

1 filister head screw M8 x 20

4 allen screw M6 x 20

2 countersunk screw M6 x 16mm

2 countersunk washer Ø6,4 x Ø18

4 washer ø6,4

1 washer ø8,4

4 self-lock nut M6

4 special washer 20 x 20 x ø6,4

081012/240220

4 Zylinderschraube M6 x12

1 Linsenkopfschraube M8 x 20

4 Zylinderschraube M6 x 20

2 Senkschraube M6 x 16mm

2 Senkscheiben Ø6,4 x Ø18

4 U-Scheibe ø6,4

1 U-Scheibe ø8,4

4 Selbstsichernde Mutter M6

4 Viereck-Scheiben 20 x 20 x ø6,4

1 700007932 Adapterplatte

Bei Bestellung eines Aluracks zusätzlich:

1x 799.901HB Alu-Rack

1x 799.902HB TC-Bügel für Alu-Rack

1x 799.903HB Abdeckplatte für Rack

Bei Bestellung eines Easyracks zusätzlich:

1x 700008650 Easyrack

1x 700008647 Abdeckblende links

1x 700008648 Abdeckblende rechts

When ordering a Alurack:

1x 799.901HB alu-rack

1x 799.902HB bow for Alu-rack

1x 799.903HB plastic cover for rack

When ordering a Easyrack:

1x 700008650 Easyrack

1x 700008647 plastic cover left

1x 700008648 plastic cover right

BMW C 650 GT

ab Baujahr 2012 / from date of manufacture 2012

1 700007932 Adapter plate

Easyrack

Artikel Nr.: / Item-no.:

661663 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

650663 01 01 schwarz/black

INHALT

CONTENTS

Easyrack - Symbol

Alurack

Die Kunststoffstopfen in den Haltegriffen entfernen um

die Gewinde M6 freizulegen.

Das BMW Logo zwischen den Haltegriffen entfernen

um das Gewinde M8 freizulegen.

Dismantle the plastic plugs in the handle bars to reach

the threads M6.

Dismantle the BMW emblem between the handle bars

to reach the thread M8.

BMW C 650 GT

ab Baujahr 2012 / from date of manufacture 2012

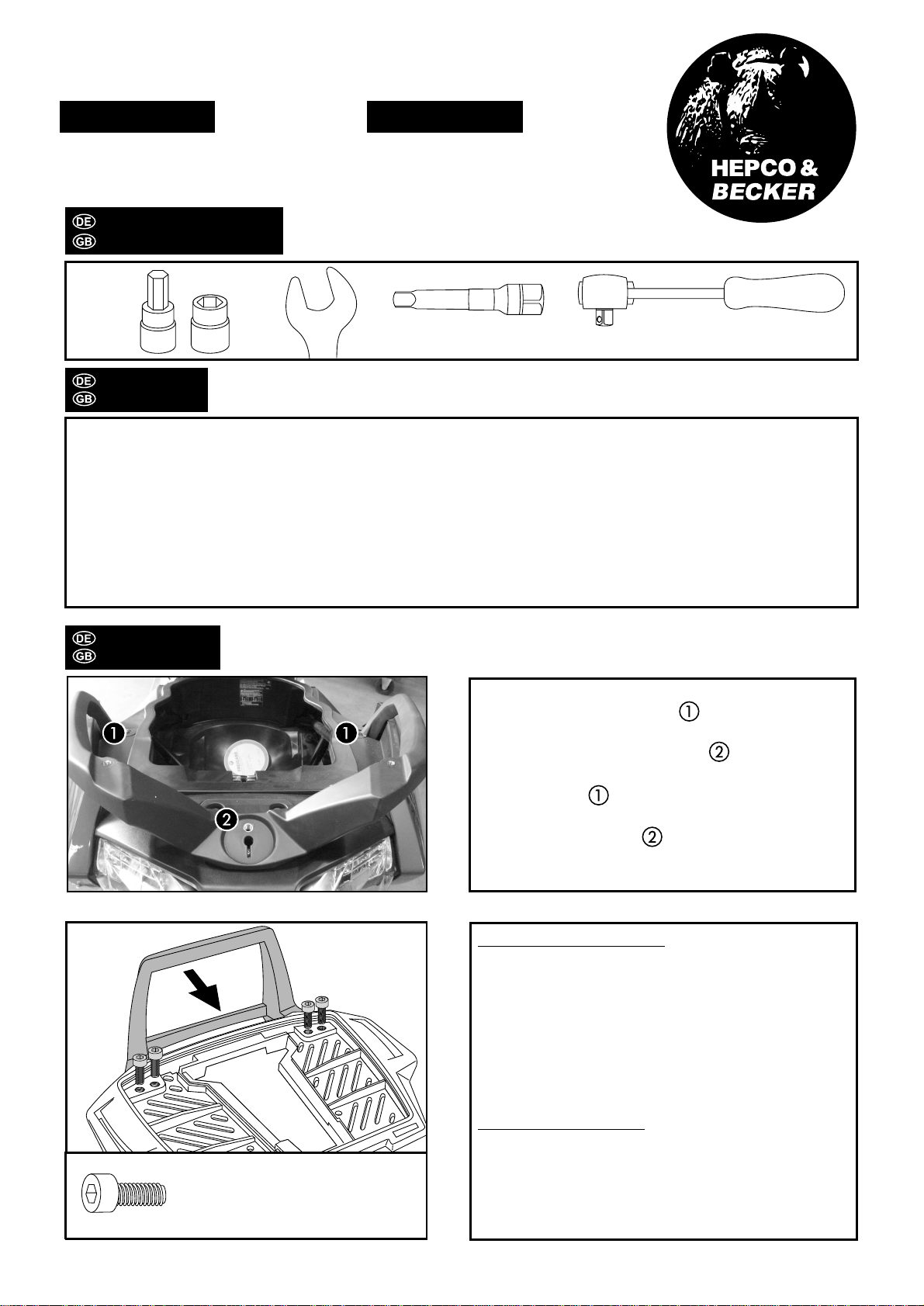

Preparing of the Alurack:

Fix the bow to the rack with allen screws M6 x 12.

NOTICE:

The bow is needed in use with a Hepco & Becker topcase only .

Vorbereitung des Aluracks:

Den beiliegenden TC-Bügel mit den Zylinderkopf-

schrauben M6 x 12 hinten unter dem Alurack

verschrauben.

HINWEIS:

Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker

Topcases erforderlich.

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,

wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen

Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende

Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente

beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

WICHTIG

IMPORTANT

VORBEREITUNG

PREPARING

Easyrack

Artikel Nr.: / Item-no.:

661663 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

650663 01 01 schwarz/black

Ratsche/Ratchet

Verlängerung/extension

Set

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

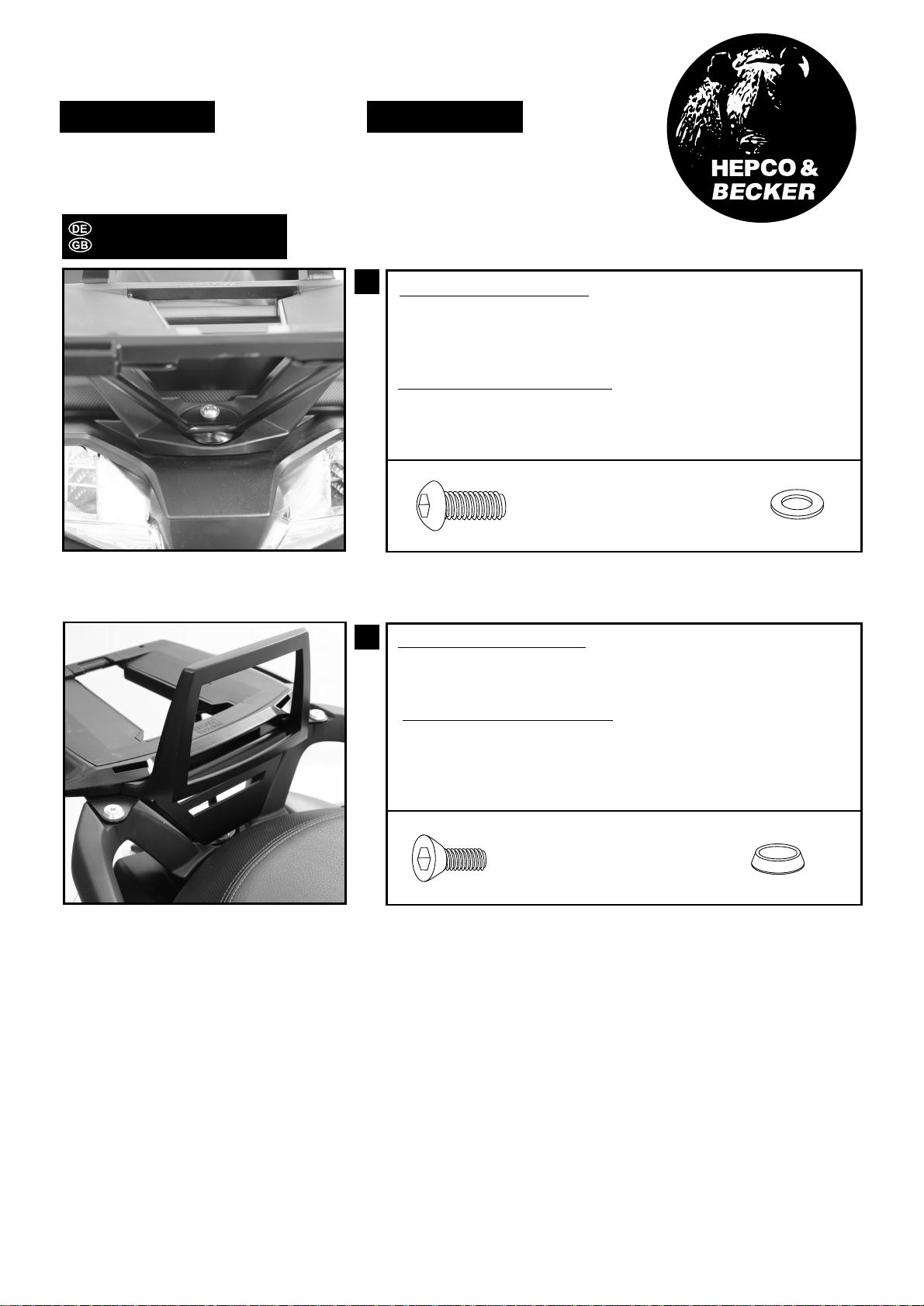

Montage der Grundplatte :

Die Adapterplatte über den nun freien Gewinden positionieren.

Zwischen den Haltegriffen erfolgt die Verschraubung mit der

Linsenkopfschraube M8 x 20mm und der U-Scheibe Ø 8,4.

Montage der Grundplatte :

An den oberen Verschraubungspunkten die Senkschrauben

M6 x 16mm und Senkscheiben Ø6,4 x Ø18 verwenden.

1x1x

Fastening of the adapter plate:

Position the adapter plate over the free threads.

Between the handle bars use filister head screw M8 x 20mm

with washer Ø 8,4to fix the adpater plate.

Fastening of the adapter plate:

Top, use the countersunk head screws M6 x 16mm with countersunk

washers Ø6,4 x Ø18.

BMW C 650 GT

ab Baujahr 2012 / from date of manufacture 2012

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Easyrack

Artikel Nr.: / Item-no.:

661663 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

650663 01 01 schwarz/black

BMW C 650 GT

ab Baujahr 2012 / from date of manufacture 2012

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

ACHTUNG

CAUTION

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile

wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.

Control all screw connections after the assembling for tightness! Reassemble the

dismanteled parts. Please notice our enclosed service information.

Alurack:

Easyrack:

Fastening of the Alurack/Easyracks:

On the adapter plate.

Use allen screws M6 x 20 and special washer

20x20xø6,4. Secure with washers ø6,4 and

self-lock nuts M6. Mount the plastic cover.

Montage des Aluracks/Easyracks:

Das Rack wird mit den Zylinderschrauben

M6x20,den Viereck-Scheiben 20x20xø6,4,

den U-Scheiben ø6,4 und den selbst-

sichernden Muttern M6 an der Adapterplatte

verschraubt. Anschließend die

Kunststoffabdeckung montieren.

4x 4x

Easyrack

Artikel Nr.: / Item-no.:

661663 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

650663 01 01 schwarz/black
