hepco & becker 6503530 00 01 Manuel utilisateur
1
1 700008502carrier, left
1 700008503carrier, right
1 700008504adapter top right
1 700008505adapter top left
2 700008506adapter bottom
1 700008508bracing bow
8 allen screw M 6 x 50
4 allen screw M 8 x 40
4 allen screw M 6 x 16
4 filister head screw M 8 x 25
6 lock it screw
6 lock washer
12 washer ø6,4
8 washer ø8,4
4 self-nock nut M6
4 self-nock nut M8
220414/071216/280117/131217/161120
1 700008502 Kofferträger, links
1 700008503 Kofferträger, rechts
1 700008504 Halteadapter oben rechts
1 700008505 Halteadapter oben links
2 700008506 Halteadapter unten
1 700008508 Verbindungsbügel
8 Zylinderkopfschraube Innensechskant M 6 x 50
4 Zylinderkopfschraube Innensechskant M 8 x 40
4 Zylinderkopfschraube Innensechskant M 6 x 16
4 Linsenkopfschraube M 8 x 25
6 Lock-it Systemschraube
6 Lock-it Sicherungsscheibe
12 U-Scheibe ø6,4
8 U-Scheibe ø8,4
4 Selbstsichernde Mutter M6
4 Selbstsichernde Mutter M8

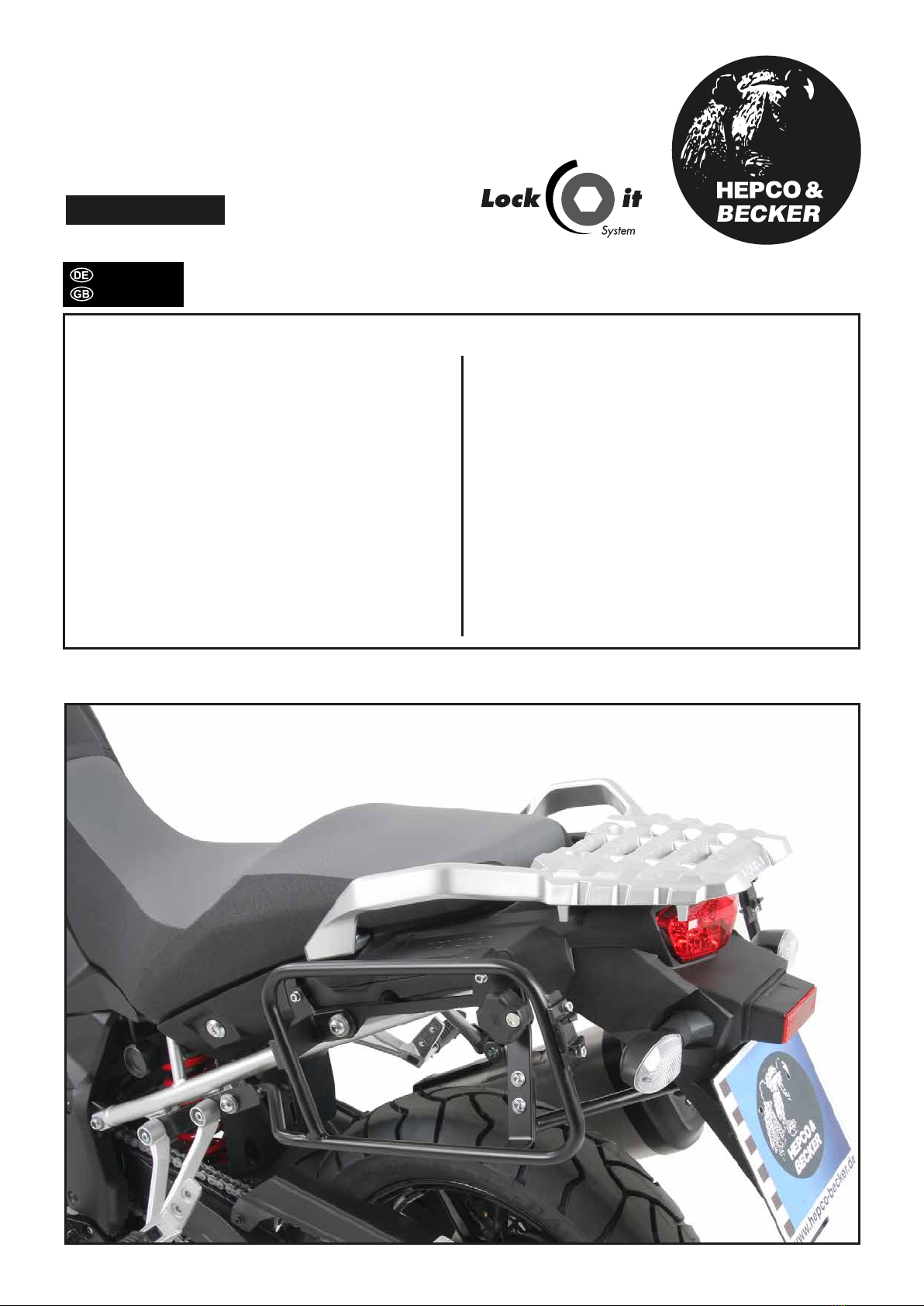

Baubreite des Kofferträgers 46 cm zzgl. Kofferbreite
SUZUKI V-Strom 1000 ABS / XT
(2014-)
Artikel Nr.: / Item-no.:
6503530 00 01 schwarz/black
Width of the side carrier 46 cm plus case width
Kofferträger / Side carrier
INHALT
CONTENTS
Symmetrisch / symmetrical
2
1
8x
8x
Fahrtrichtung
driving direction
2
4x
Fahrtrichtung
driving direction

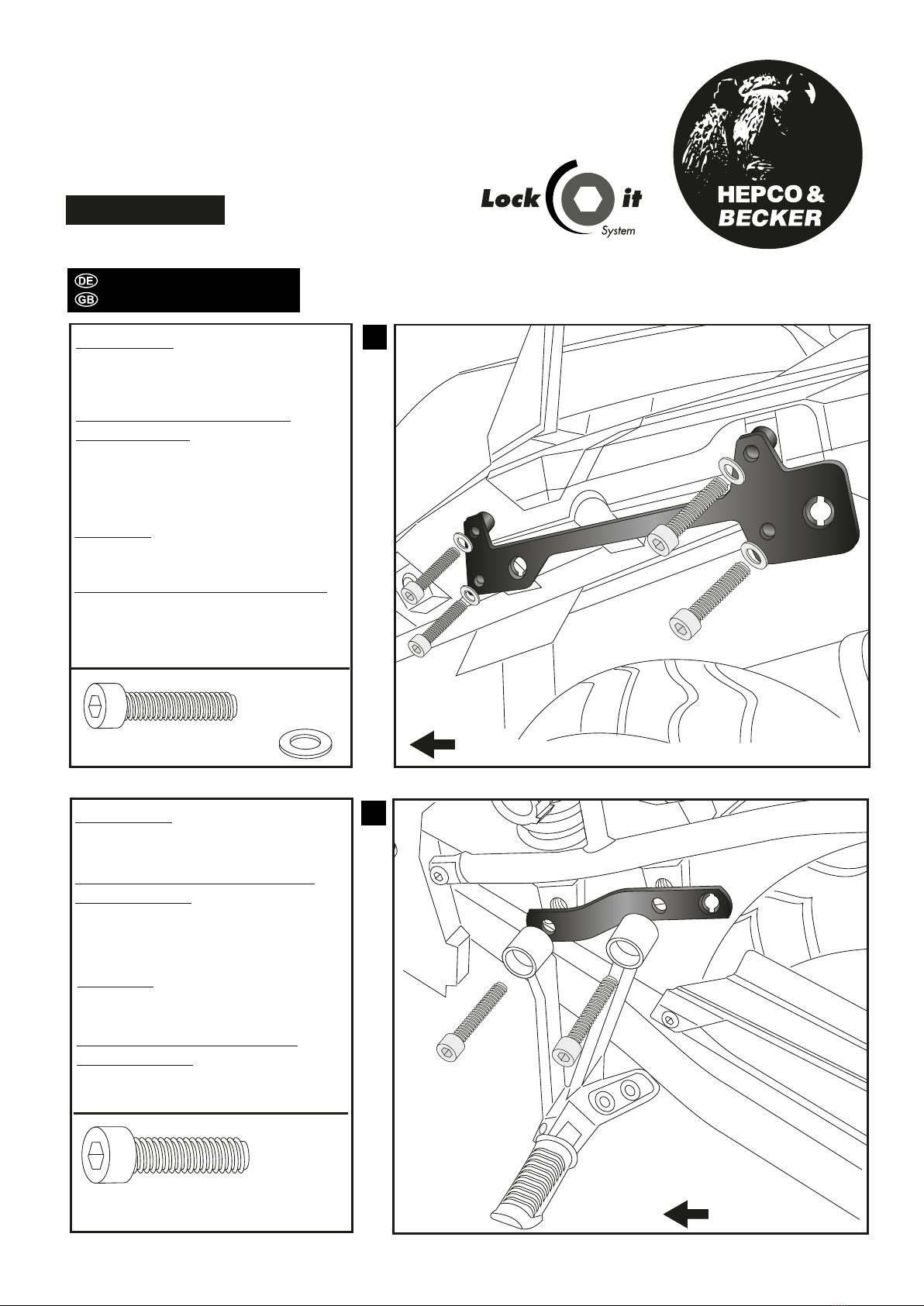

Montage des Halteadapters vorne
links und rechts:
Zwischen dem Soziusfußrastenhalter
und Rahmen mit den Inbusschrauben
M8x40.
Vorbereitung:
Die Soziusfußrastenhalter demontieren.
Originalschrauben entfallen.
Preparing:
Dismantle the original footrest holder,
screws are obsolete.
Fastening of the adapter bottom
right + left:
between footrest holder and frame with
allen screws M8x40.
Vorbereitung:
Die Originalschrauben der Kunststoff-
blenden in der Seitenverkleidung
demontieren, diese entfallen.
Montage des Halteadapters oben
links und rechts:
An den nun freien Gewinden über der
Blende, mit den Inbusschrauben M6x50
sowie U-Scheiben Ø6,4.
Noch nicht ganz festziehen.
Preparing:
Dismantle the original screws of the plastic
covers in the fairing, they are obsolete.
Fastening of the adapter top right + left:
at the free threads with allen screws
M6x50 and washers Ø6,4.
Do not fully tighten yet.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
SUZUKI V-Strom 1000 ABS / XT
(2014-)
Artikel Nr.: / Item-no.:
6503530 00 01 schwarz/black
Kofferträger / Side carrier
Symmetrisch / symmetrical
3

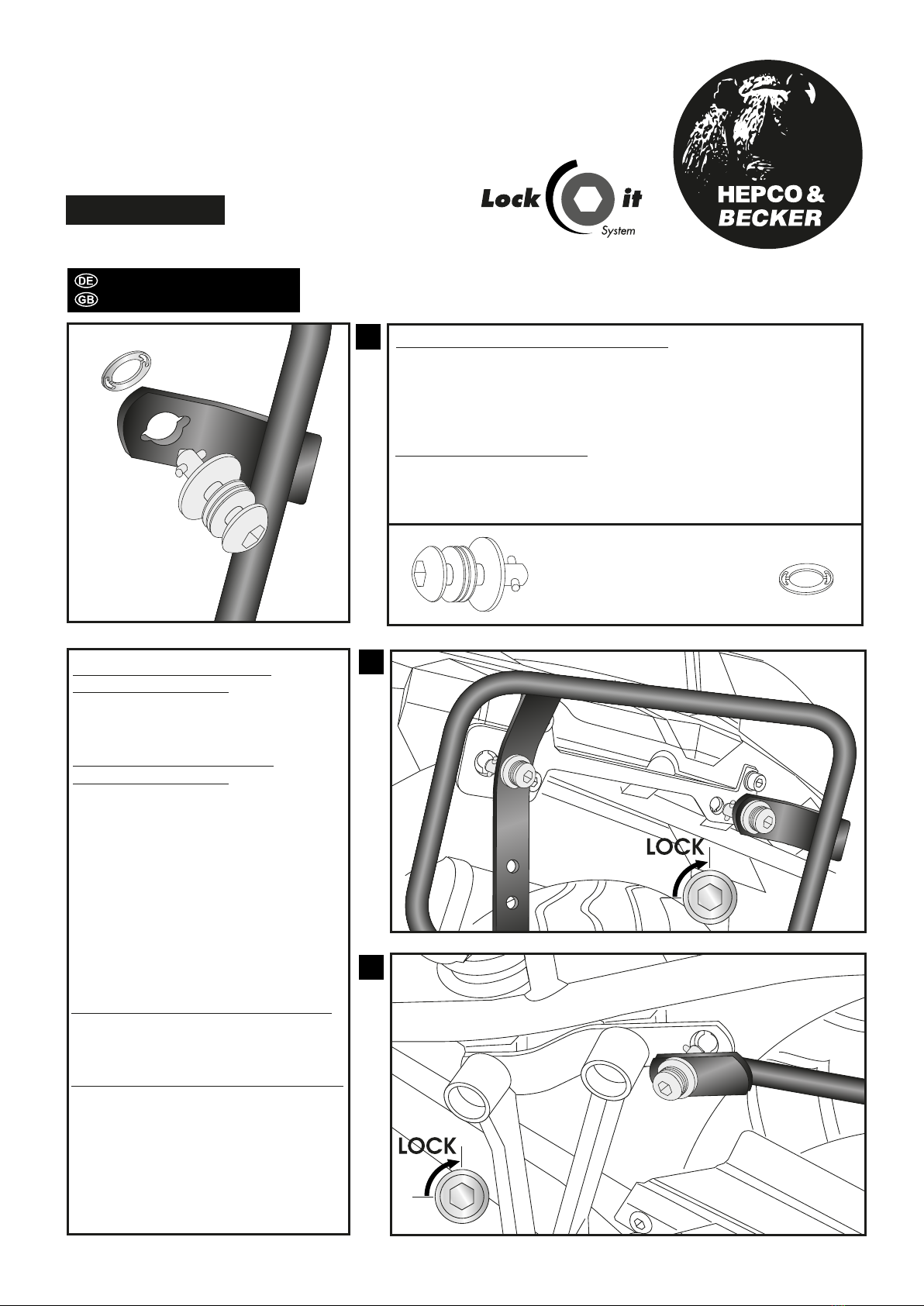

Montage der Lock it System-Schrauben:
An den Kofferträgern links / rechts und an den hinteren
Halteadaptern werden die Lock it System-Schrauben an den
Befestigungslaschen mittels der Sicherungsscheibe montiert. Die
Scheiben und Lock it System-Schrauben verbleiben bei
Demontage an den Befestigungspunkten der Kofferträger.
6x
3
Fastening of Lock it screws:
The Lock it screws will be fixed at the carriers left and right with
lock washers.You have to do it only once - the srews and lock
washers remain at the carriers.
5
4
Befestigung der Kofferträger
links und rechts oben:
Befestigung der Kofferträger
links und rechts vorne:
Mit den Lock-it Systemschrauben an
dem oberen Halteadapter befestigen.
ACHTUNG:
Lock it System-Schrauben nich
überdrehen!
Langsam drehen (Viertelumdrehung)
bis die Schraube fühlbar einrastet und
am Anschlag anliegt.
Mit den Lock-it Systemschrauben an
dem oberen Halteadapter befestigen.
Fastening of the carrier left + right top:
The carriers will be fixed to the top
adapter with Lock it -screws
ATTENTION:
Don´t overturn the Lock it screw!
Rotate slowly one quarter of a turn
until screw engages.
Fastening of the carrier left + right front:
The carriers will be fixed to the front
adapter with Lock it -screws
SUZUKI V-Strom 1000 ABS / XT
(2014-)
Artikel Nr.: / Item-no.:
6503530 00 01 schwarz/black
Kofferträger / Side carrier
Symmetrisch / symmetrical
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
4
4x
4x 4x

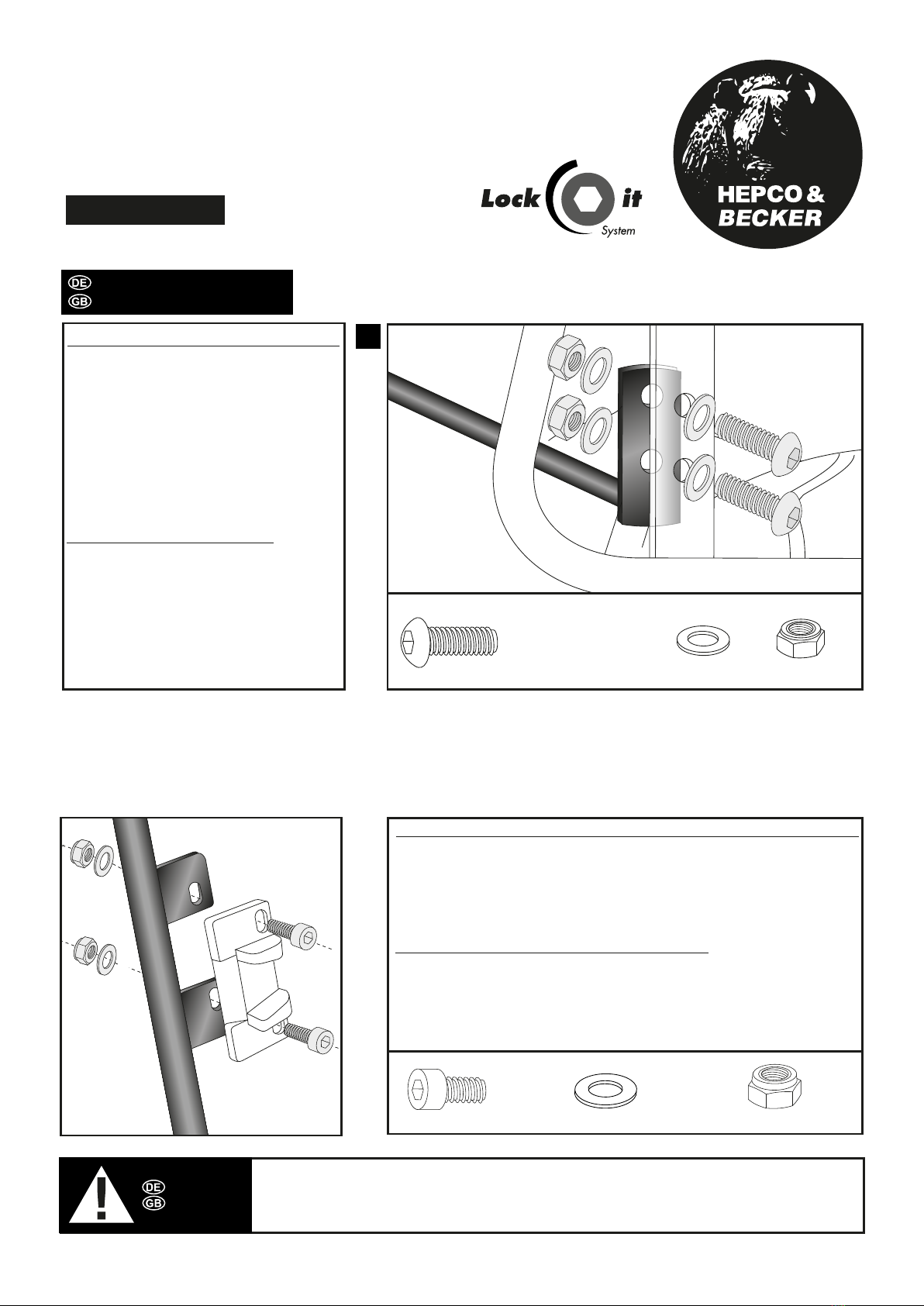

Fastening of adapter to hook in the fixing lock
The adapters are enclosed with the side cases.
They are not included in the side carrier set.
The necessary screws for mounting the metal adapter on the
carrier are part of this set.
(Allen screw M6 x 16, washer ø6,4 and self lock nut M6).
Montage des Metalladapters zum Einhaken des Kofferhalteschlosses
Die Metalladapter liegen den Koffern bei, nicht diesem
Kofferträgerset.
Die notwendigen Schrauben zur Montage der Metalladapter am
Kofferträger sind beigefügt (Innensechskantschraube M6 x 16,
U-Scheiben ø6,4, selbstsichernde Muttern M6).
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
6
4x 4x8x
SUZUKI V-Strom 1000 ABS / XT
(2014-)
Artikel Nr.: / Item-no.:
6503530 00 01 schwarz/black
Kofferträger / Side carrier
Symmetrisch / symmetrical
Fastening of the bracing bow:
This extends (seen in driving direction)
in front of the fender. Will be fixed at
the free borings in the side carriers flat
steel connection.
Use filister head screws M8x25 with
washers Ø8,4 and self lock nuts M8.
Montage des Verbindungsbügels:
Dieser verläuft in Fahrtrichtung
gesehen vor dem Kotflügel und wird
links und rechts an den freien
Bohrungen der hinteren Haltelasche
des Kofferträgers montiert.
Hierzu die Linsenkopfschrauben M8x25
sowie U-Scheiben Ø8,4 und
selbstsichernden Muttern M8
verwenden.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
5

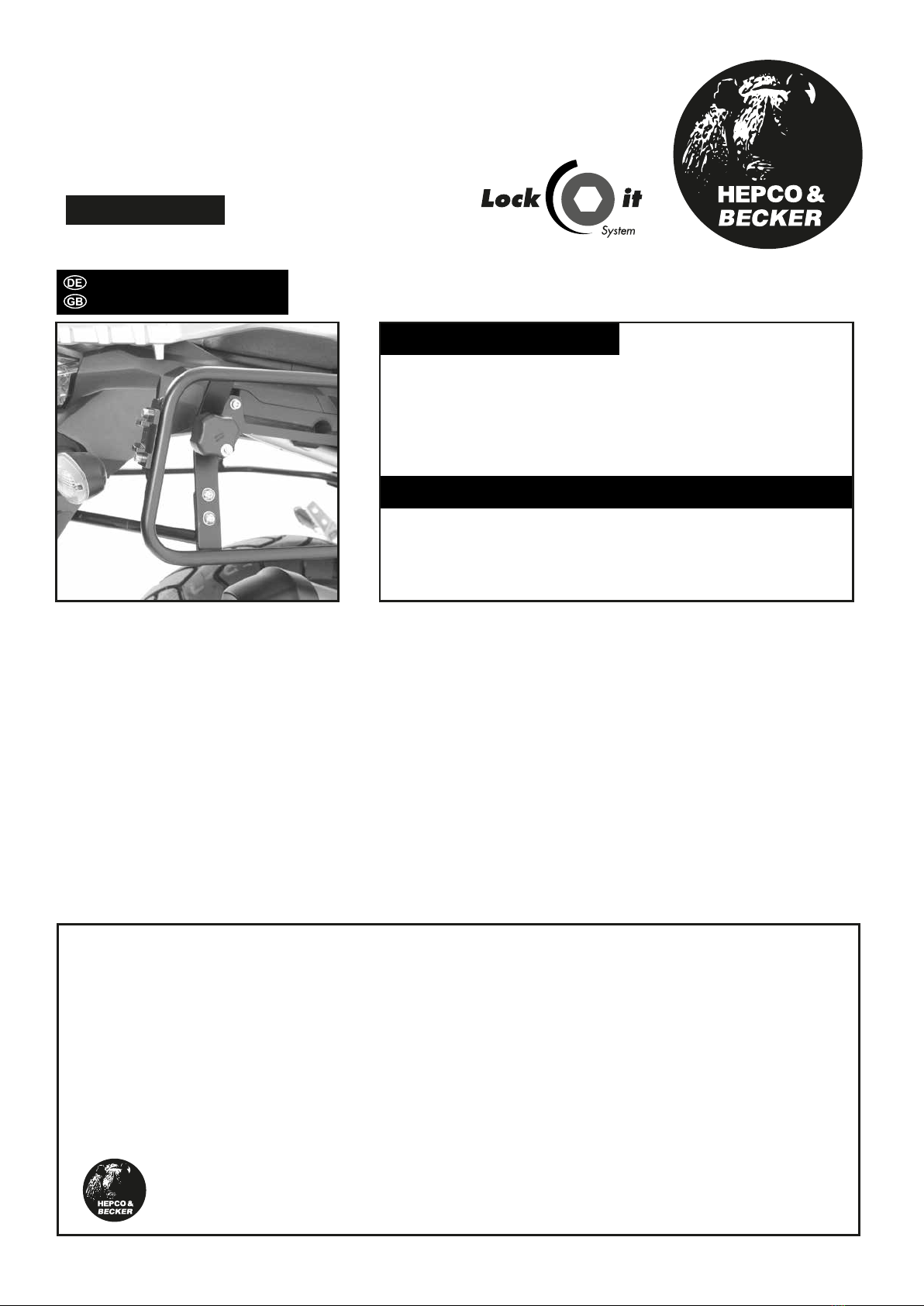

Sold separately -
item-no: 151.050
It is recommended to use one on each side of the side-carrier,
instead of the ordinary lock-it screw, for theft protection.
Anti-theft-device
Diebstahlschutz
Die optional unter der Bestell-Nummer: 151.050 erhältlichen
abschließbaren
Lock it System-Schrauben
stellen einen
wirksamen Diebstahlschutz des Kofferträgers dar.
Es wird empfohlen, pro Seite eine normale
Lock it
System-Schraube
durch diese abschließbare Schraube zu
ersetzen.
Als weiteres Zubehör lieferbar / Also available:
6503530 00 01 Alurack
6613530 01 01 Easyrack
6303530 00 01 C-Bow Halter für Weichgepäck, schwarz / C-Bow holder for softbags, black
5013530 00 01 Motorschutzbügel, schwarz / Engine guard, black
8103530 Motorschutzplatte / Skid plate
5053530 00 01 Hauptständer / Center stand
5023530 00 01 Tankschutzbügel / Tank guard
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: +49 (0)6331 - 1453 - 100
Fax: +49 (0)6331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
Weiteres Zubehör auf unserer Homepage. More accessories: see our homepage.
SUZUKI V-Strom 1000 ABS / XT
(2014-)
Artikel Nr.: / Item-no.:
6503530 00 01 schwarz/black
Kofferträger / Side carrier
Symmetrisch / symmetrical
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
