Hepco & becker 650.333 01 01 Guide d'installation

Seitenkoffer

Topcases

Gepäckträger

Lock it System

Softbags

Aluminiumkoffer

Lederkoffer

Schutzbügel

Hauptständer

Chopper-Parts

Quad-Parts

Accessoires

Gepäckbrücke

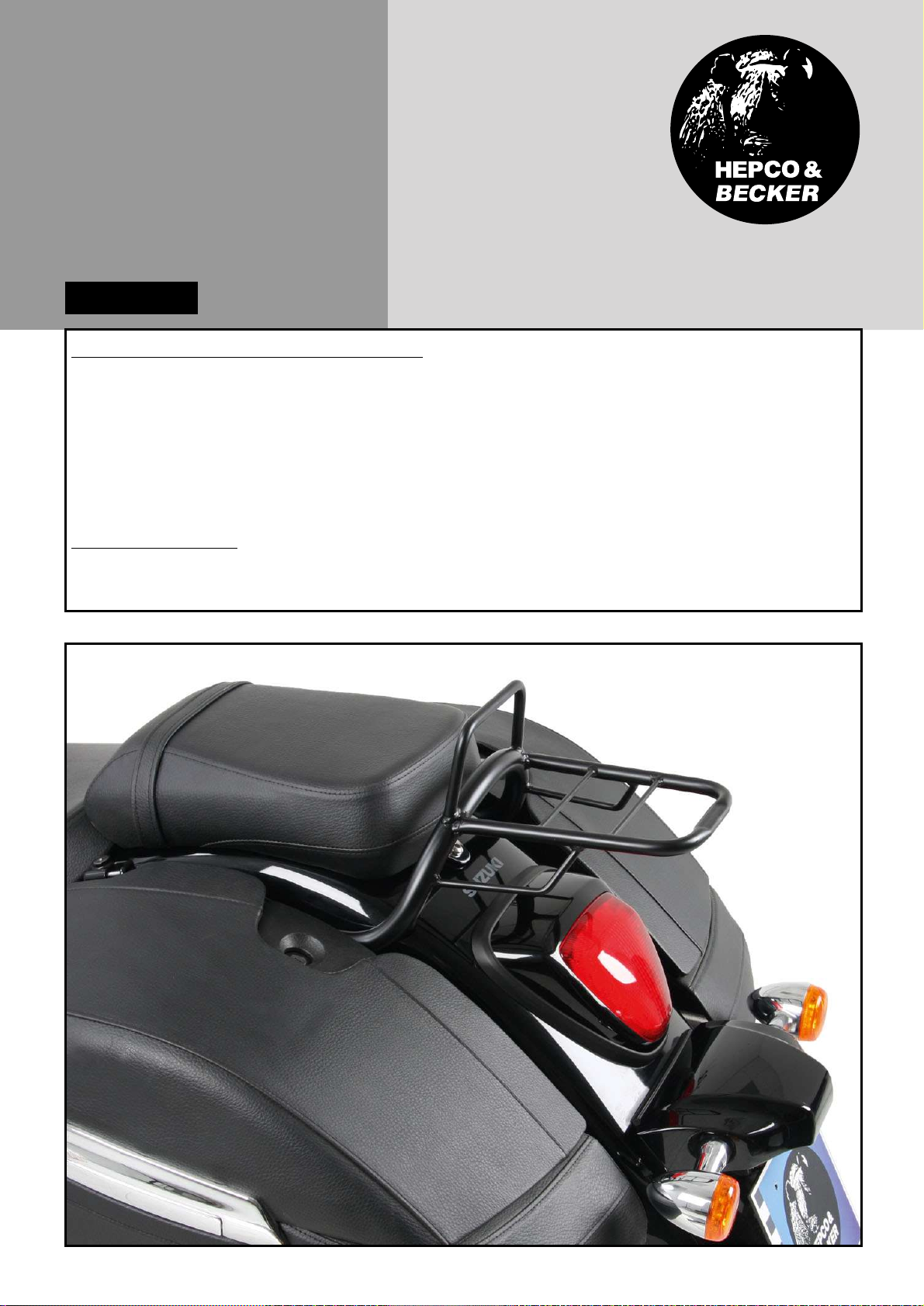

SUZUKI C 1500 T Intruder

ab Baujahr 2013

Artikel-Nummer:

650.333 01 01 schwarz

- passend mit Original Koffern

Stück Bestellnr. Bezeichnung

Der Bausatz umfaßt die folgenden Teile:

1 700008759 Gepäckbrücke

1 700008760 Schraubensatz, bestehend aus:

2 Stahl-Distanzen schwarz ø16 x ø9 x 12 mm

2 Stahl-Distanzen schwarz ø16 x ø9 x 14 mm

Montage

281214

Vorbereitende Arbeiten:

Die Originalkoffer von dem Originalträger abmontieren.

Die seitlichen Kotflügelblenden an der oberen Seite abkleben, um bei der Montage keine Kratzer zu verursachen.

Montagehinweis:

Die Voraussetzung für die Montage ist natürlich eine gewisse

technische Erfahrung. Wenn Sie sich nicht sicher sind, wie

man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer

Fachwerkstatt überlassen.

Ziehen sie alle zugänglichen Schrauben zuerst nur locker

an. Nachdem alles montiert ist, werden die Schrauben dann

auf das entsprechende Anzugsmoment festgezogen. Dadurch

wird sichergestellt, dass das Produkt spannungsfrei

angebaut ist.

Seitenkoffer

Topcases

Gepäckträger

Lock it System

Softbags

Aluminiumkoffer

Lederkoffer

Schutzbügel

Hauptständer

Chopper-Parts

Quad-Parts

Accessoires

Gepäckbrücke

SUZUKI C 1500 T Intruder

ab Baujahr 2013

Artikel-Nummer:

650.333 01 01 schwarz

- passend mit Original Koffern

Montage

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Tel.: 06331 - 1453 - 100

Fax: 06331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

Bitte beachten Sie unsere beigefügten Serviceinformationen.

Weiteres Zubehör für Suzuki Intruder C 1500 T Intruder:

Twinlights Art.-Nr. 400.333 00 01

Motorschutzbügel Art.-Nr. 501.333 00 01

Sissybar mit Gepäckbrücke Art.-Nr. 611.333 00 01

Sissybar ohne Gepäckbrücke Art.-Nr. 600.333 00 01

Solorack mit Polster Art.-Nr. 611.334 00 01

Solorack ohne Polster Art.-Nr. 600.334 00 01

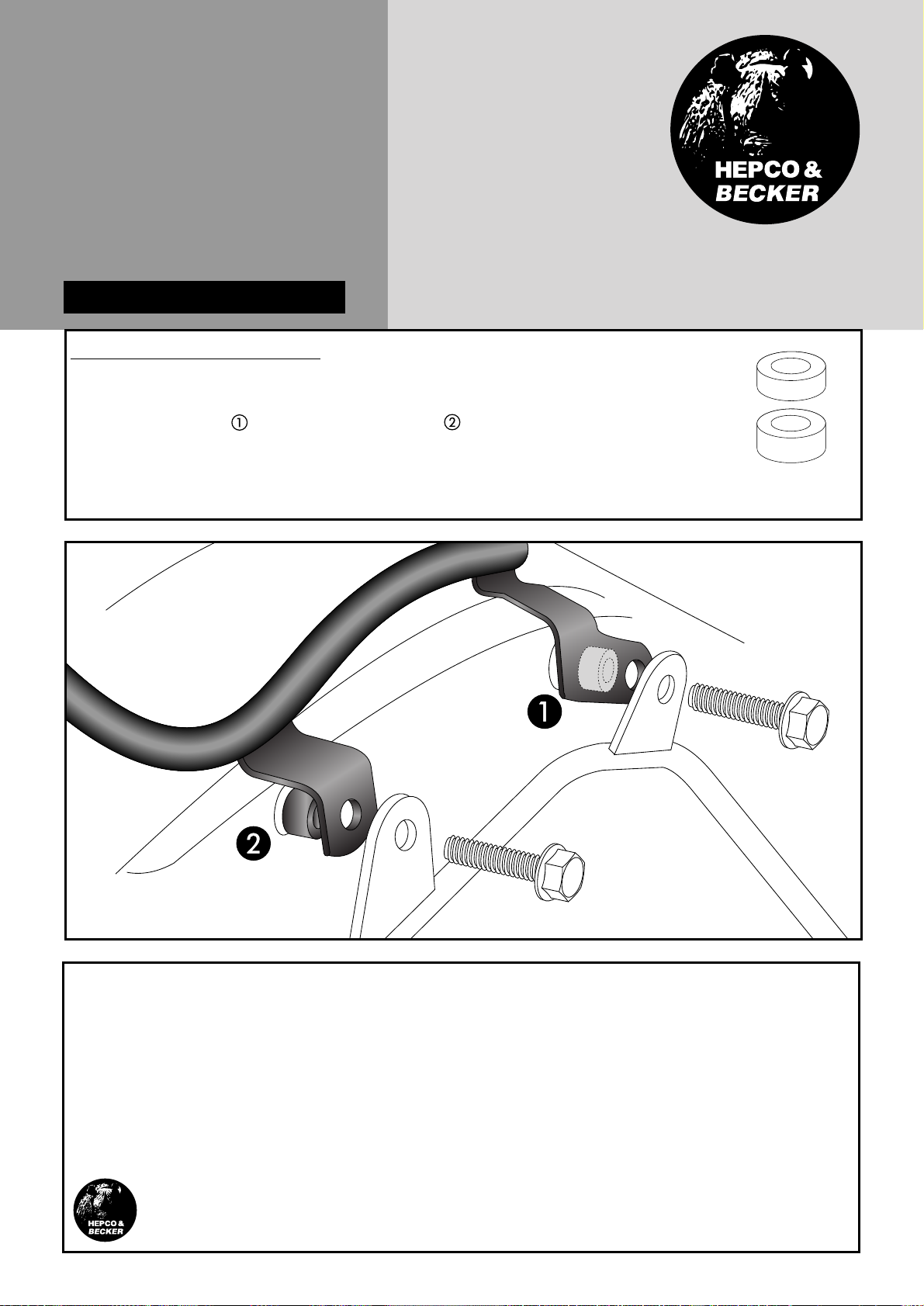

Montage der Gepäckbrücke:

Die Gepäckbrücke wird zwischen dem Originalkofferträger und Motorrad montiert. Hierzu die oberen beiden Schrauben

der Kofferträger herausschrauben.Die Originaldistanzen entfallen. Diese werden durch die Stahldistanzen

ø16 x ø9 x 12mm vorne und ø16 x ø9 x 14mm hinten ersetzt.

Die Stahldistanzen werden zwischen Kotflügelblende und Gepäckbrücke verbaut.

Die Verschraubung erfolgt mit den Originalschrauben.

Rear rack

SUZUKI C 1500 T Intruder

from date of manufacture 2013

Item-No.

650.333 01 01 black

- suitable with original cases

Assembling instructions

Side cases

Top cases

luggage frames

Lock it system

Softbags

Aluminium luggage

Leather luggage

Protection bars

Center stands

Chopper parts

Quad parts

Accessories

The kit includes the following parts:

Quant item no. description Installation note:

Of course, the assembly requires a certain technical

experience. If you are not sure how to execute a

determined action, you should ask your local distributor

to do it.

First, tighten all screws only loosely. After mounting all

parts, the screws should be tightened to the torque

specified. This guarantees, that the product is mounted

without tension.

Preparing:

Detach the original cases from the original carriers.

Mask off the lateral wing panels on the upper side with masking tape to avaoid scratches during assembly.

1 700008759 Rear rack

1 700008760 Screw kit, contains:

2 steel spacer black ø16 x ø9 x 12 mm

2 steel spacer black ø16 x ø9 x 14 mm

Rear rack

SUZUKI C 1500 T Intruder

from date of manufacture 2013

Item-No.

650.333 01 01 black

- suitable with original cases

Assembling instructions

Side cases

Top cases

luggage frames

Lock it system

Softbags

Aluminium luggage

Leather luggage

Protection bars

Center stands

Chopper parts

Quad parts

Accessories

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 6331 - 1453 - 100

Fax: +49 6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Control all screw connections after the assembling for tightness!

Please notice our enclosed service information.

Also available for the Suzuki Intruder C 1500 T Intruder:

Twinlights Item.-No. 400.333 00 01

Engine guard Item.-No. 501.333 00 01

Sissybar with rear rack Item.-No. 611.333 00 01

Sissybar without rear rack Item.-No. 600.333 00 01

Solorack with back rest Item.-No. 611.334 00 01

Solorack without back rest Item.-No.. 600.334 00 01

Fastening of the rear rack left+right:

The rack is fitted between the original case holder and bike.

Dismantle the side case holder bolting screws. Original spacer are obsolete.

Replace them with the steel spacers:

ø16 x ø9 x 12mm front and ø16 x x ø9 14mm rear

The steel spacers are installed between the fender panel and the rear rack.

The fitting is done using the original screws.
