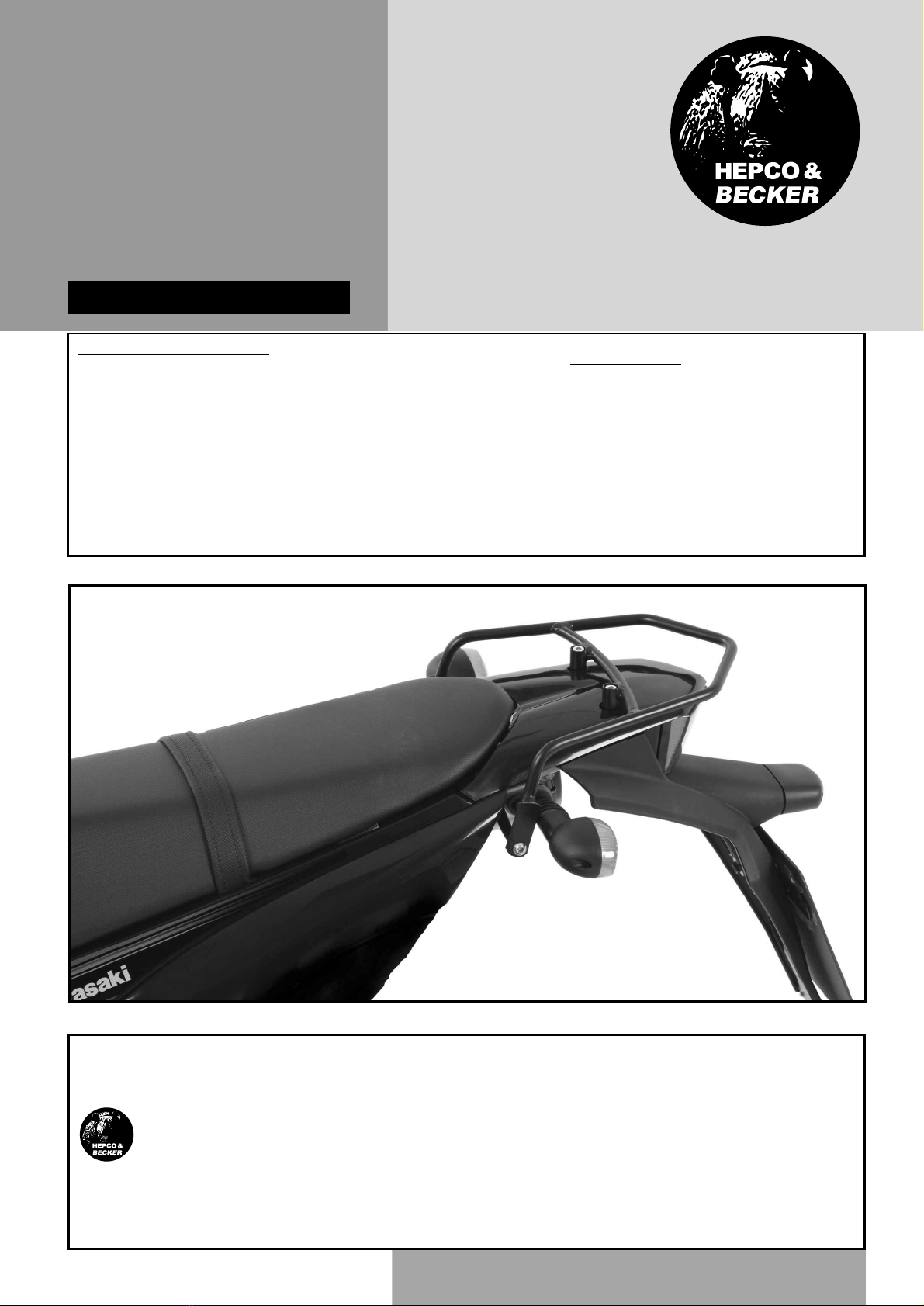

Hepco & becker 650.2513 01 01 Guide d'installation

Packende Ideen.

Der Bausatz umfaßt die folgenden Teile:

Stück Bestellnr. Bezeichnung

090113

1 700007223 Gepäckbrücke

1 700007224 Adapterbügel

2 150.911 Linsenkopfschraube M6x16

2 150.835 Sechskantschraube M6x50

2 150.768 Inbusschraube M6x45

4 150.809 U-Scheibe Ø6,4

2 150.799 selbstsichernde Mutter M6

Anzugsmomente des Motorradherstellers beachten!

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

Bitte beachten Sie unsere beigefügten Serviceinformationen.

Vorbereitung:

Seitliche Verkleidungen entfernen.

Sitzbank demontieren.

Original Hecktasche demontieren,

diese entfällt.

Die hinteren Blinker verbleiben

in der Originalposition.

HINWEIS:

Auf der Gepäckbrücke ist nur ein

Topcase mit Adapterplatte montierbar.

Tip:

Ziehen sie alle zugänglichen Schrauben

zuerst nur locker an. Nachdem alles montiert

ist, werden die Schrauben dann auf das

entsprechende Anzugsmoment festgezogen.

Dadurch wird sicher-gestellt, dass das

Produkt spannungs-frei angebaut

ist.Schrauben zusätzlich mit Sicherungsmittel

sichern.

Seitenkoffer

Topcases

Gepäckträger

Lock it System

Softbags

Aluminiumkoffer

Lederkoffer

Schutzbügel

Hauptständer

Chopper-Parts

Accessoires

Montage

Gepäckbrücke

KAWASAKI

D-Tracker 125

Artikel-Nr.:

650.2513 01 01 schwarz

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Tel.: 06331 - 1453 - 100

Fax: 06331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Packende Ideen.

Fahrtrichtung

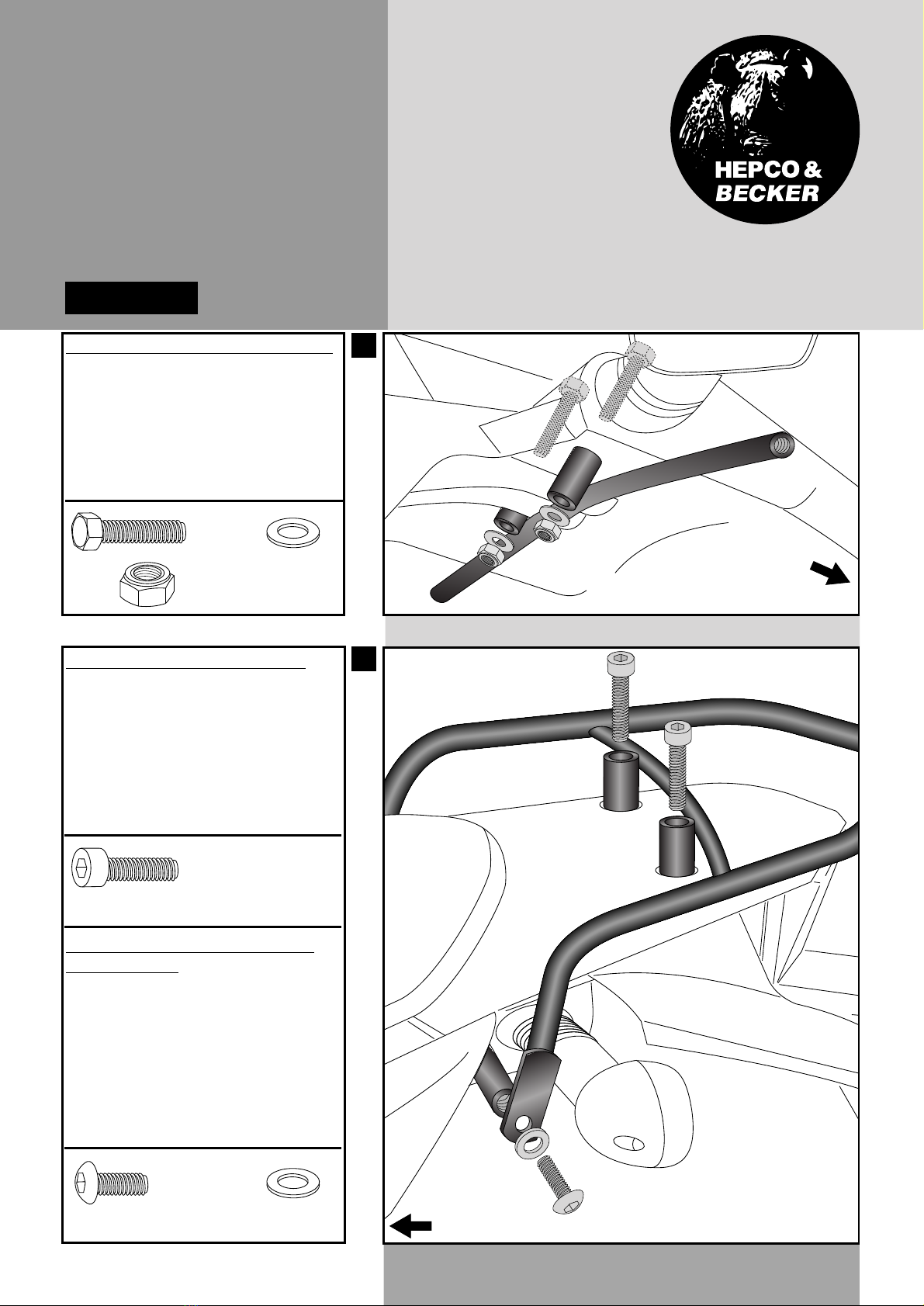

Montage des Adapterbügel:

Die unter der Sitzbank liegenden

Originalschrauben aus dem Rahmenheck

herausdrehen und durch Sechskant-

schrauben M6 x 50mm ersetzen.

Von der unteren Seite des Rahmens den

Adapterbügel an den überstehenden

Gewinden mit selbstsichernden Muttern

M6 und U-Scheiben Ø6,4 verschrauben.

2x 2x

Montage der Gepäckbrücke oben:

Die Gepäckbrücke wird an den Punkten

der Hecktasche mit den Inbusschrauben

M6 x 45 mm verschraubt.

2x 2x Fahrtrichtung

Blick auf Heckunterseite

Seitenkoffer

Topcases

Gepäckträger

Lock it System

Softbags

Aluminiumkoffer

Lederkoffer

Schutzbügel

Hauptständer

Chopper-Parts

Accessoires

Montage

Gepäckbrücke

KAWASAKI

D-Tracker 125

Artikel-Nr.:

650.2513 01 01 schwarz

Montage der Gepäckbrücke seitlich

links und rechts:

Die Befestigung am Adapterbügel erfolgt

mit denLinsenkopfschrauben M6 x 16mm

und U-Scheiben Ø6,4.

Seitenkoffer

Topcases

Gepäckträger

Lock it System

Softbags

Aluminiumkoffer

Lederkoffer

Schutzbügel

Hauptständer

Chopper-Parts

Accessoires

Montage

Gepäckbrücke

KAWASAKI

D-Tracker 125

Artikel-Nr.:

650.2513 01 01 schwarz

Abbildung zeigt die Hepco & Becker

Street Softtaschen für den C-Bow.

Auf der Gepäckbrücke ist das

Topcase Journey TC 30 incl.

Topcasepalette (Artikel-Nr. 610.206)

montiert.

Luggage ideas.

Tip:

Fit all parts and screw on not too

strong.

After mounting all parts, the screws

should be tightened

to the torque specified.

This guarantees, that the kit is

mounted without tension.

Preparing:

Dismantle side covers.

Dismantle seat.

Dismantle original bag, it is obsolete.

The rear blinker remain

in their original position.

Control all screw connections after the assembling for tightness!

Please notice our enclosed service information.

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Tel.: +49 6331 - 1453 - 100

Fax: +49 6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

1 700007223 rear rack

1 700007224 adapter bow

2 150.911 filister head screw M6x16

2 150.835 hexagon bolt M6x50

2 150.768 allen screw M6x45

4 150.809 washer Ø6,4

2 150.799 self lock nuts M6

The kit includes the following parts:

Quant item no. description

Rear carrier

Aluminium rack

KAWASAKI

D-Tracker 125

Item - No.:

650.2513 01 01 black

Assembling instructions

Side cases

Top cases

luggage frames

Lock it system

Softbags

Aluminium luggage

Leather luggage

Protection bars

Center stands

Chopper parts

Accessories

Only top case with top case palette are

mountable on this rear rack.
