Hepco & becker 635669 00 01 Manuel utilisateur

220716/070617

Inbusschlüssel - Allen key 4

Inbusschlüssel - Allen key 5 Ratsche

Ratchet

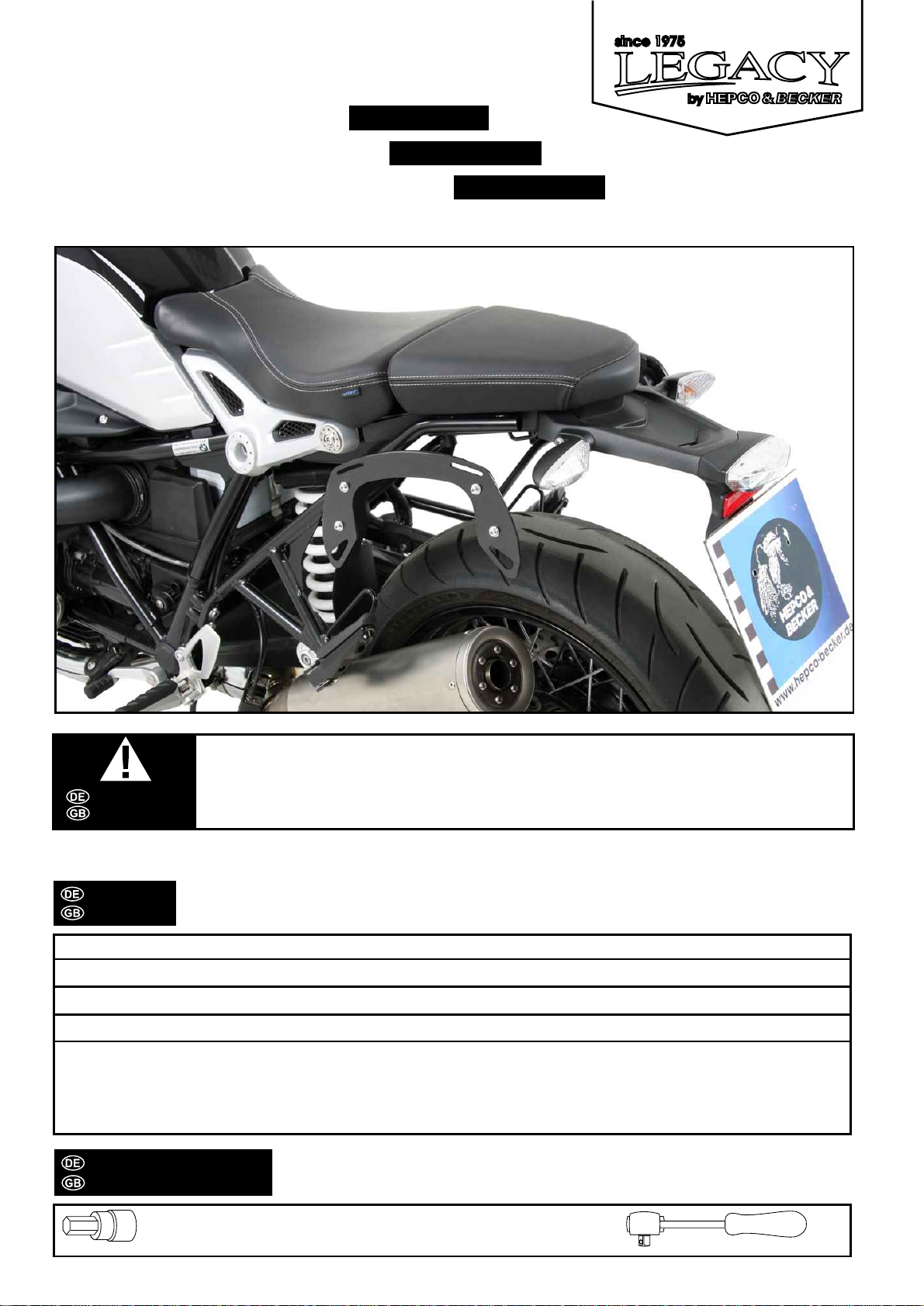

Legacy Taschenhalter / Legacy holder

2 Halter Set /Two-Holder Set

BMW R nineT Artikel Nr./Item-no.: 635669 00 01schwarz/black

BMW R nineT Pure Artikel Nr./Item-no.: 6356504 00 01schwarz/black

BMW R nineT Urban G/S Artikel Nr./Item-no.: 6356506 00 01schwarz/black

1x 700008600 Halteadapter vorne - adapter front

1x 700008601 Halteadapter hinten - adapter rear

1x 700009402 Schraubensatz/Screw kit:

1x 7001975 00 01 Legacy 2-Halter Set / Legacy Two-holder Set

2x Inbusschraube M5 x 30mm

2x Inbusschraube M5 x 45mm

8x U-Scheibe Ø6,4

4x U-Scheibe Ø5,4

allen screw M5 x 30mm

allen screw M5 x 45mm

washer Ø6,4

washer Ø5,4

Zuladung je Tasche max.3 Kg !

Hinweis: Soziusbetrieb ist nicht mehr möglich !

Max 3 Kg load per bag!

Note: pillion rider operation is no longer possible!

ACHTUNG

CAUTION

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

INHALT

CONTENTS

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,

wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen

Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende

Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente

beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

Legacy Taschenhalter / Legacy holder

2 Halter Set /Two-Holder Set

BMW R nineT Artikel Nr./Item-no.: 635669 00 01schwarz/black

BMW R nineT Pure Artikel Nr./Item-no.: 6356504 00 01schwarz/black

BMW R nineT Urban G/S Artikel Nr./Item-no.: 6356506 00 01schwarz/black

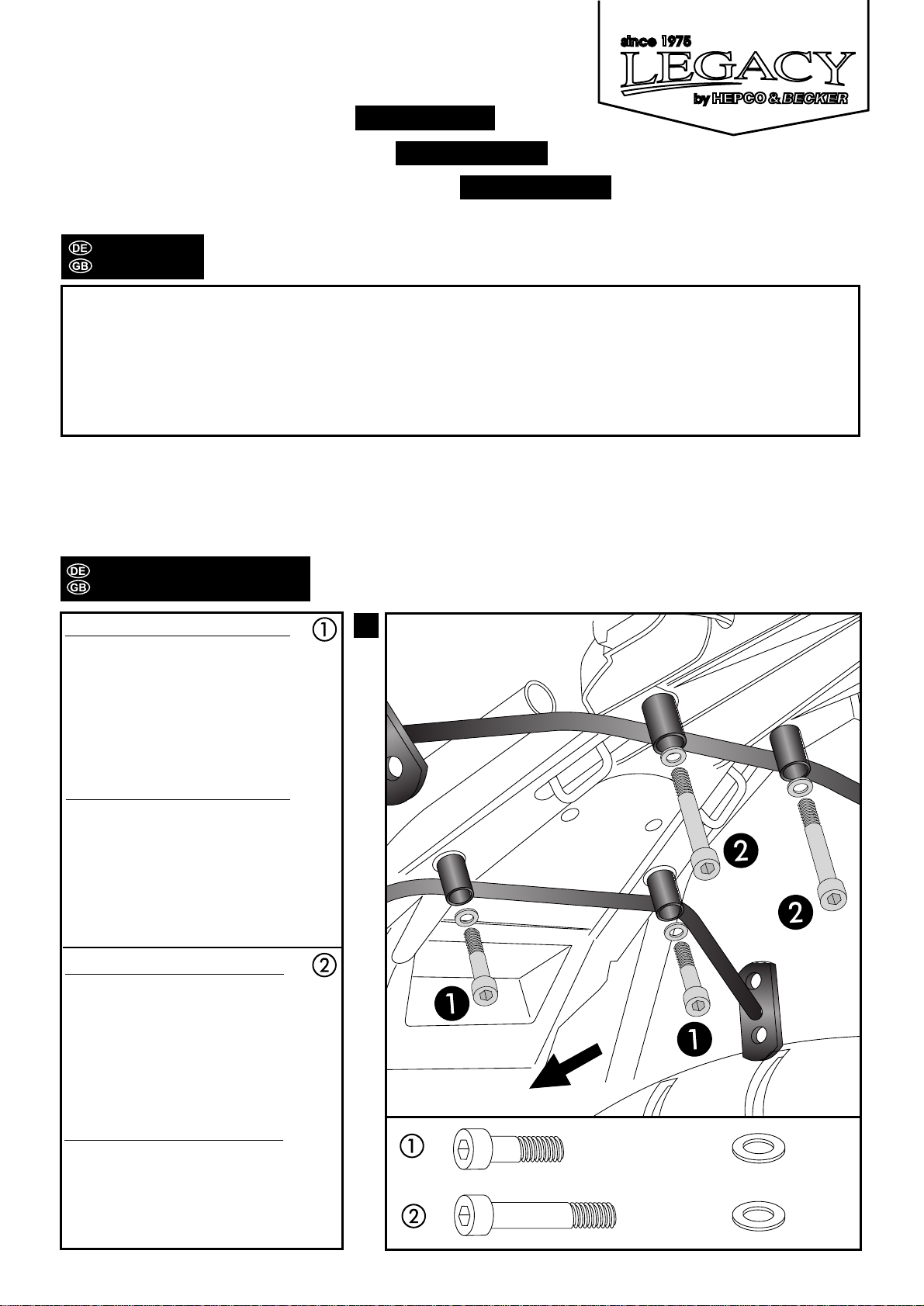

Fastening of the front adapter:

On the underside of the fender, unscrew

the two original front screws of the plastic

cover - these are obsolete.

Fix the adapter with allen screws

M5 x 30 and washers Ø5,4.

Fastening of the rear adapter:

On the underside of the fender, unscrew

the two original rear screws of the plastic

cover - these are obsolete.

Fix the adapter with allen screws

M5 x 45 and washers Ø5,4.

Fahrtrichtung

Blick unter das Heck

Montage vorderer Halteadapter:

Auf der Unterseite des Kotflügels die

beiden vorderen Originalschrauben der

Kunststoffabdeckung ausdrehen - diese

entfallen.

Den Halteadapter mit den Inbusschrauben

M5x30 sowie U-Scheiben ø5,4 befestigen.

Noch nicht festziehen.

Montage hinterer Halteadapter:

Auf der Unterseite des Kotflügels die

beiden hinteren Originalschrauben der

Kunststoffverkleidung ausdrehen - diese

entfallen.

Den Halteadapter mit den Inbusschrauben

M5x45 sowie U-Scheiben ø5,4 befestigen.

Noch nicht festziehen.

View under the rear fender

driving direction

WICHTIG

IMPORTANT

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Als weiteres Zubehör lieferbar:/ Also available:

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

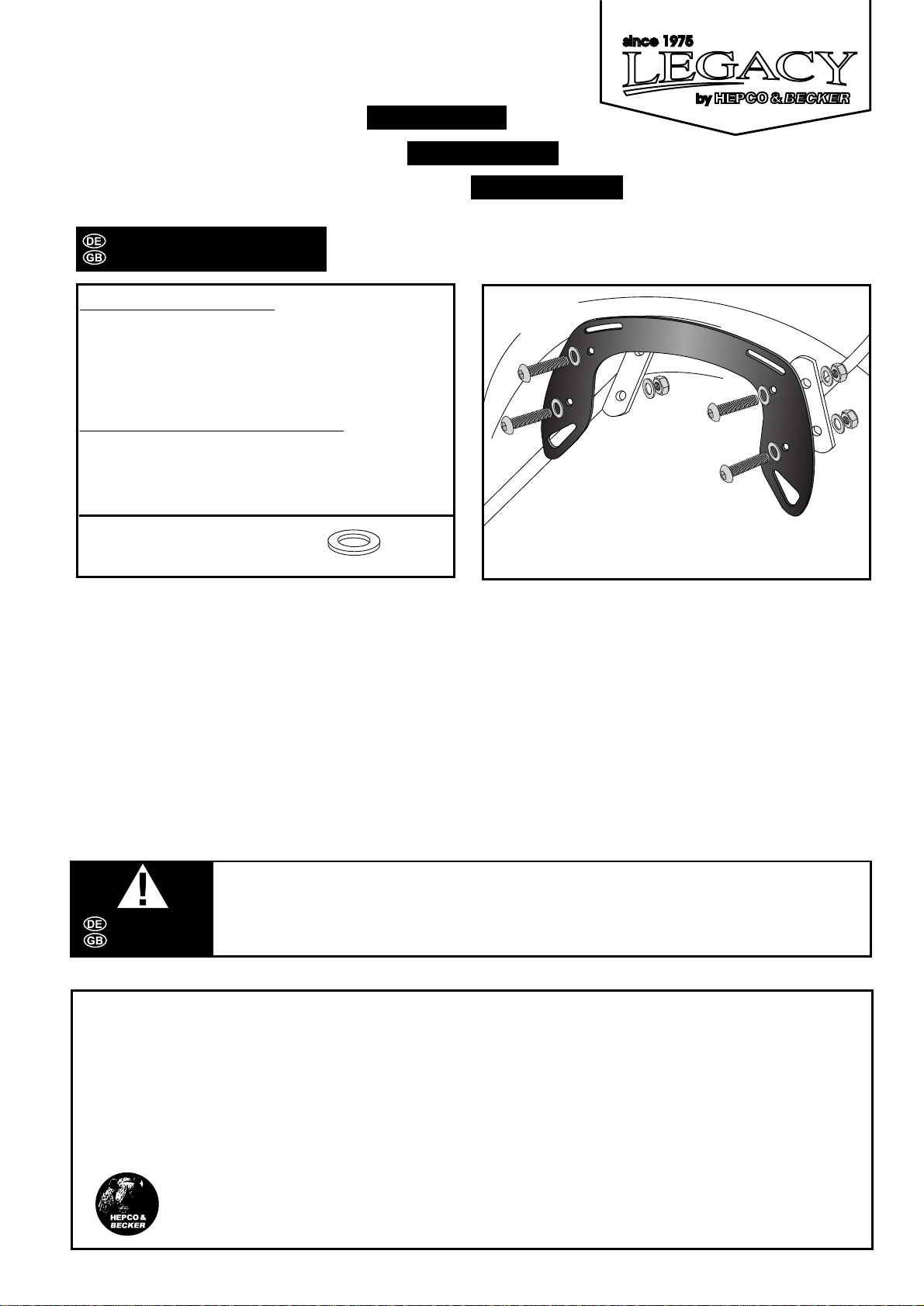

Montage der Legacy-Halter:

siehe Blatt „Technische Ergänzungsinformationen“

Diese befindet sich im Lieferumfang des Legacy Halter

Sets. Die U-Scheiben ø6,4 aus diesem Kit werden

ebenfalls verwendet.

Fastening of the Legacy carrier parts:

see sheet „Technical Supplementary Information“,

included in the Legacy holder set.

The washers ø6,4 included in this kit will be used, too.

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile

wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.

Control all screw connections after the assembling for tightness! Reassemble the

dismanteled parts. Please notice our enclosed service information.

ACHTUNG

CAUTION

Legacy Taschenhalter / Legacy holder

2 Halter Set /Two-Holder Set

BMW R nineT Artikel Nr./Item-no.: 635669 00 01schwarz/black

BMW R nineT Pure Artikel Nr./Item-no.: 6356504 00 01schwarz/black

BMW R nineT Urban G/S Artikel Nr./Item-no.: 6356506 00 01schwarz/black

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

650669 01 01 Alurack

661669 01 01 Easyrack

660669 01 01 Minirack

501669 00 01 Motorschutzbügel / Engine guard
