Hepco & becker 630979 Guide d'installation

Der Bausatz umfaßt die folgenden Teile:

Stück Bestellnr. Bezeichnung

020713/051016

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Tel.: 06331 - 1453 - 100

Fax: 06331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Anzugsmomente des Motorradherstellers beachten!

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

Bitte beachten Sie unsere beigefügten Serviceinformationen.

2 700007062 C-Bow chrom

1 700008234 Halteadapter links

1 700008235 Halteadapter rechts

8 150.829 Sechskantschraube M6x16

2 150.761 Inbusschraube M6 x 16

2 150.791 Inbusschrauben M8 x 65

2 150.789 Inbusschraube M8 x 55

Stück Bestellnr. Bezeichnung

2 151.392 Karosseriescheibe Ø18 x Ø6,4 x 1,5mm

8 150.809 U-Scheibe Ø6,4

6 150.810 U-Scheibe Ø8,4

2 150.800 selbstsichernde Mutter M8

2 151.286 Aludistanz Ø15 x Ø9 x 20 mm

2 151.340 Aludistanz Ø15 x Ø9 x 13 mm

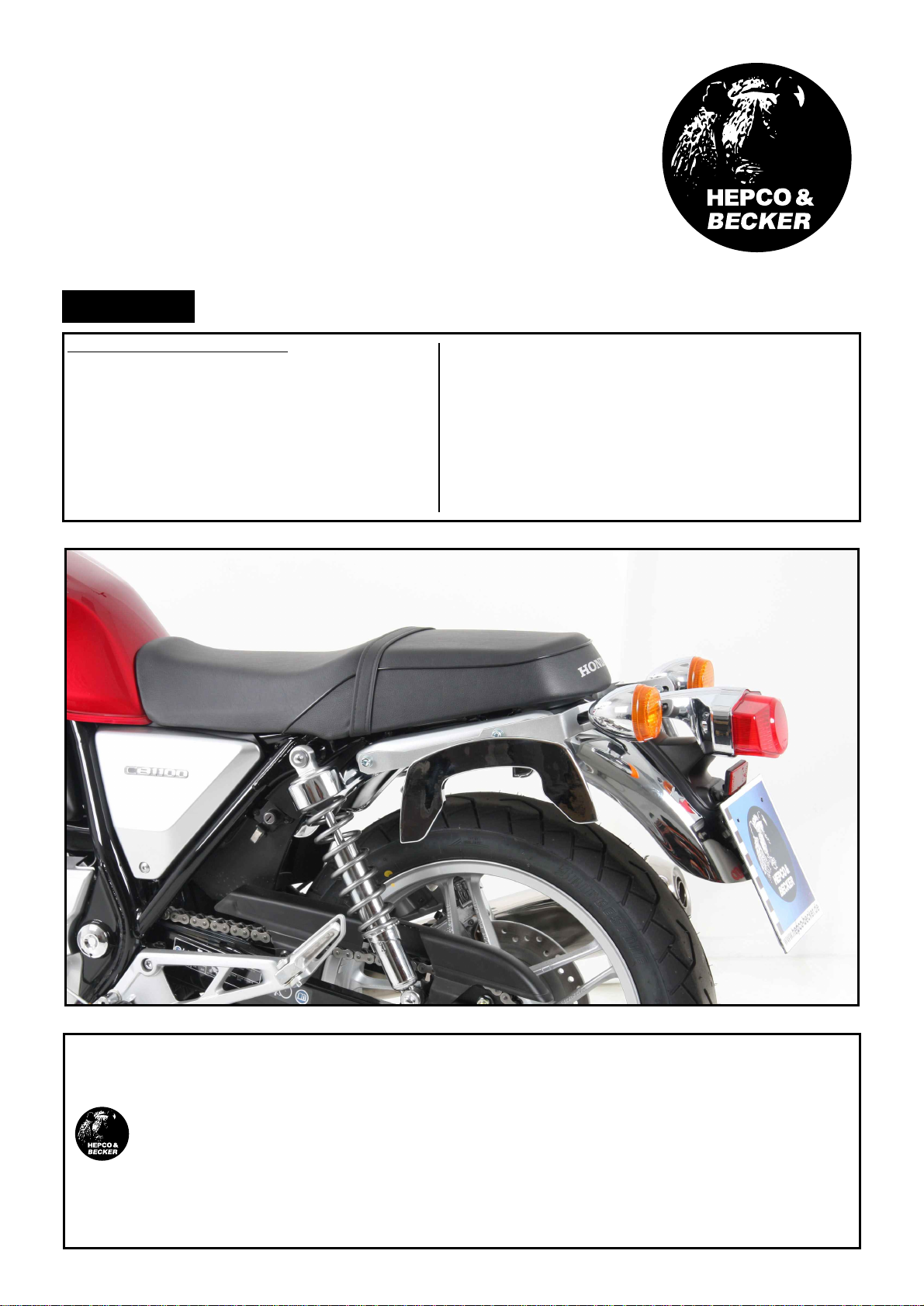

C-Bow Taschenhalter

HONDA CB 1100

ab Baujahr 2013

Artikel Nr.:

630979 schwarz

Montage

2x 4x 2x2x

2x 2x 2x

2x 2x

Montage der Blinker links und rechts:

an den Adaptern oben mit den Inbusschrauben M6x16

sowie U-Scheibe Ø18xØ7x1,5mm verschrauben.

Blinkerkabel wieder anschliessen.

Fahrtrichtung

C-Bow Taschenhalter

HONDA CB 1100

ab Baujahr 2013

Artikel Nr.:

630979 schwarz

Montage

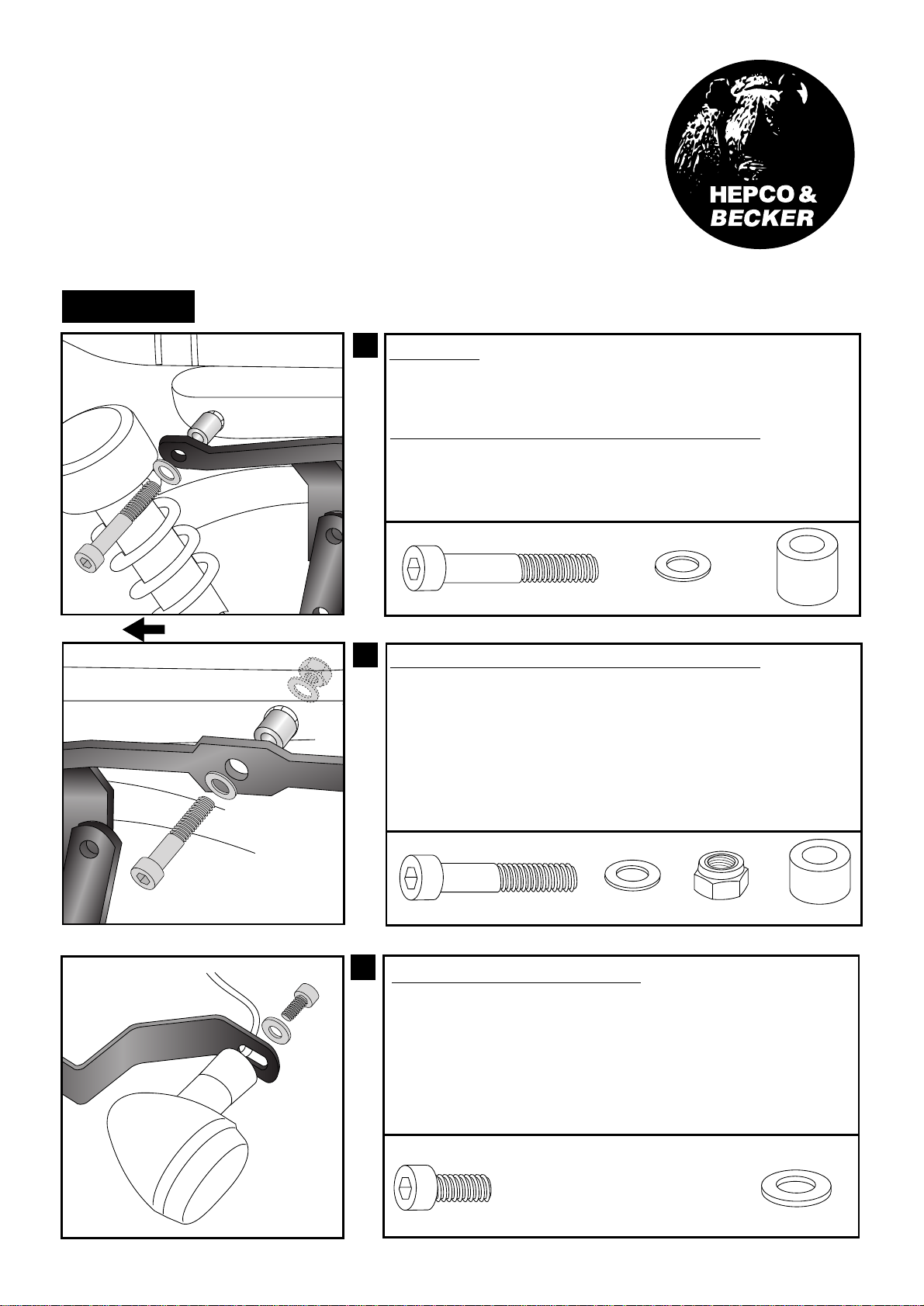

Vorbereitung:

Sitzbank abnehmen, Blinker demontieren.

Die Schrauben der Haltegriffe links und rechts demontieren(entfallen).

Befestigung des Halteadapters links und rechts vorne:

zusammen mit den Haltegriffen mit der Inbusschraube M8x65 sowie

U-Scheibe Ø8,4.Zwischen Adapter und Haltegriff die Aludistanz

Ø15xØ9x20mm fügen.

Befestigung des Halteadapters links und rechts hinten:

zusammen mit den Haltegriffen mit der Inbusschraube M8x55 sowie

U-Scheibe Ø8,4. Von hinten mit der selbstsichernden Mutter M8

verschrauben. Zwischen Adapter und Haltegriffe die Aludistanz

Ø15xØ9x13mm fügen.

Bei zusätzlichem Anbau des Aluracks können die Schrauben

ebenfalls verwendet werden.

8x 8x

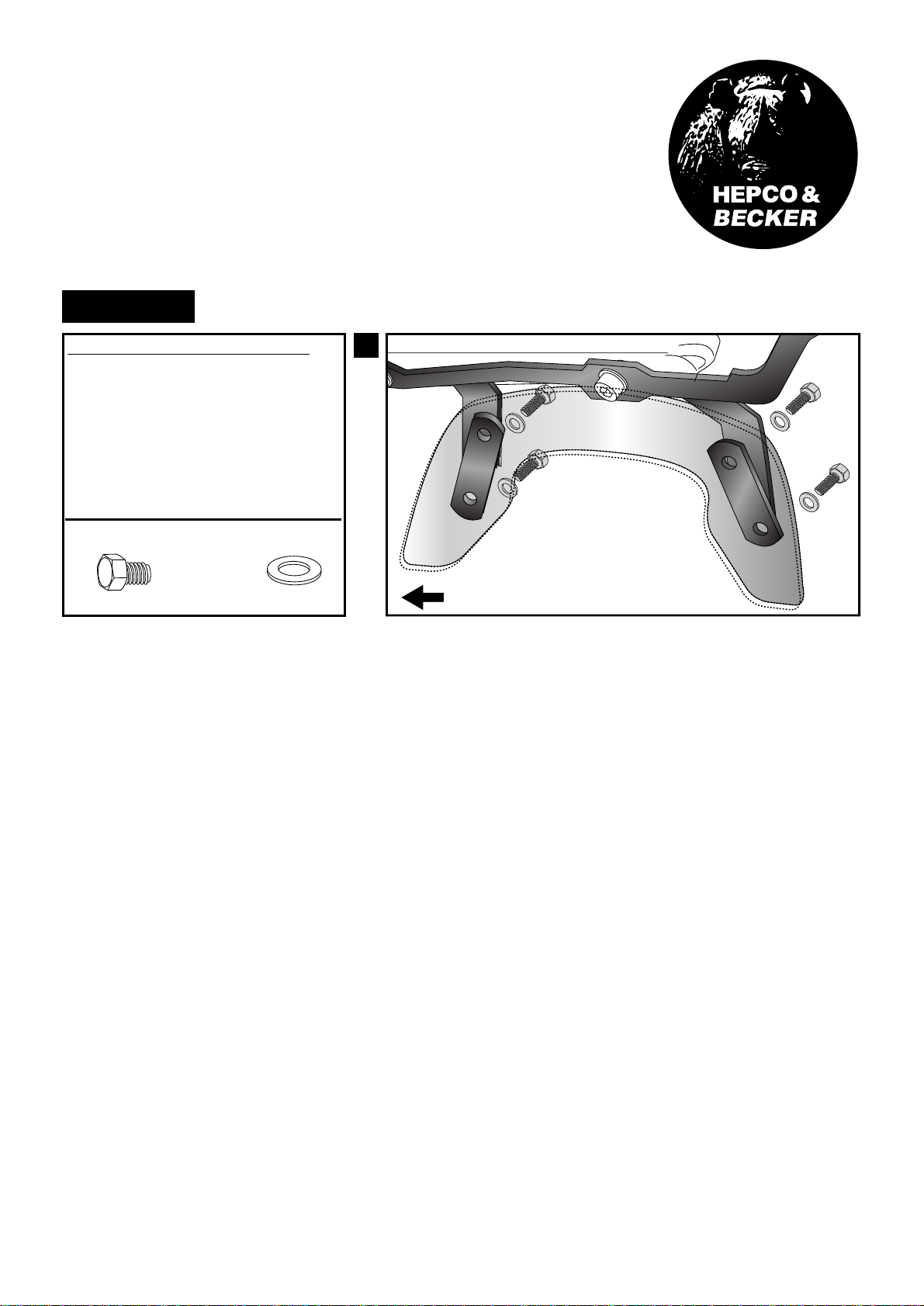

Montage der C-Bow links + rechts:

Dazu die Sechskantschrauben M6x16

und die U-Scheiben Ø6,4 verwenden.

Fahrtrichtung

C-Bow Taschenhalter

HONDA CB 1100

ab Baujahr 2013

Artikel Nr.:

630979 schwarz

Montage

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Tel.: +49 6331 - 1453 - 100

Fax: +49 6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Control all screw connections after the assembling for tightness!

Please notice our enclosed service information.

The kit includes the following parts:

Quant item no. description Quant item no. description

2 700007062 C-Bow chrome

1 700008234 left adapter

1 700008235 right adapter

8 150.829 hexagon bolt M6x16

2 150.761 allen screw M6 x 16

2 150.791 allen screw M8 x 65

2 150.789 allen screw M8 x 55

2 151.392 body washer Ø18 x Ø6,4 x 1,5mm

8 150.809 washer Ø6,4

6 150.810 washer Ø8,4

2 150.800 self lock nut M8

2 151.286 alu spacer Ø15 x Ø9 x 20 mm

2 151.340 alu spacer Ø15 x Ø9 x 13 mm

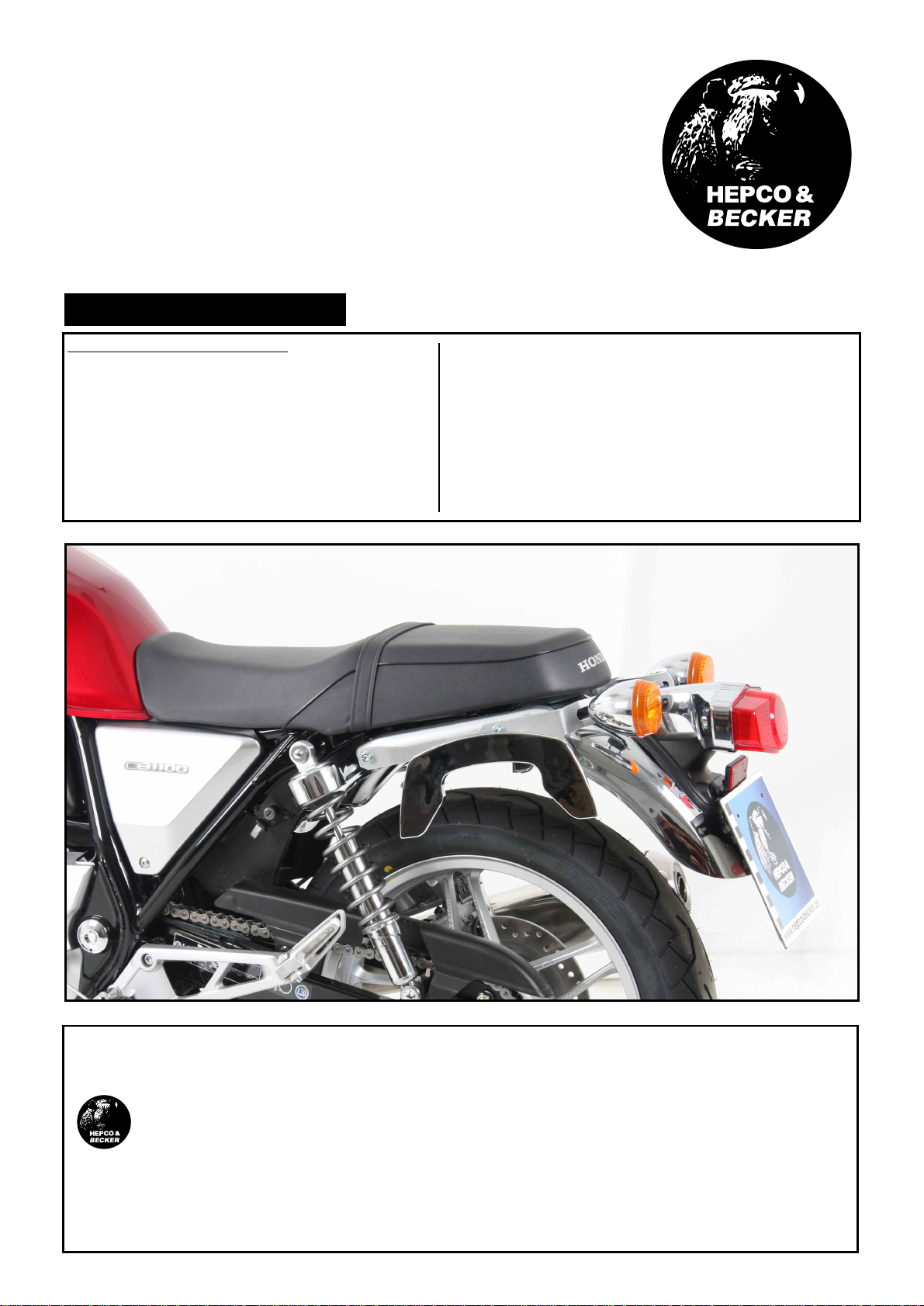

C-Bow Soft bag holder

HONDA CB 1100

from date of manufacture 2013

Item-no.:

630979 black

Assembling instructions

driving direction

2x 4x 2x2x

2x 2x 2x

2x 2x

C-Bow Soft bag holder

HONDA CB 1100

from date of manufacture 2013

Item-no.:

630979 black

Fastening of the tube adapter left+right rear:

together with the handle bars with allen screws M8x55 and washers

Ø8,4. Secure backside with washers Ø8,4 and self lock nut M8.

Sandwich alu spacer Ø15xØ9x13 mm between handle bar and

tube adapter.

For additional mounting of an Alurack, the screws can also be

used.

Assembling instructions

Vorbereitung:

Dismantle seat and blinker.

Dismantle the screws of the original handlebars - screws are

obsolete.

Fastening of the tube adapter left+right front:

together with the hnadle bars with allen screws M8x65 and washers

Ø8,4. Sandwich alu spacer Ø15xØ9x20 mm between handle bar

and tube adapter.

Fastening of the blinkers left+right:

At the front adapters with allen screws M6 x 16 an body washers

Ø18xØ7x1,5mm. Connect cable again.

8x 8x

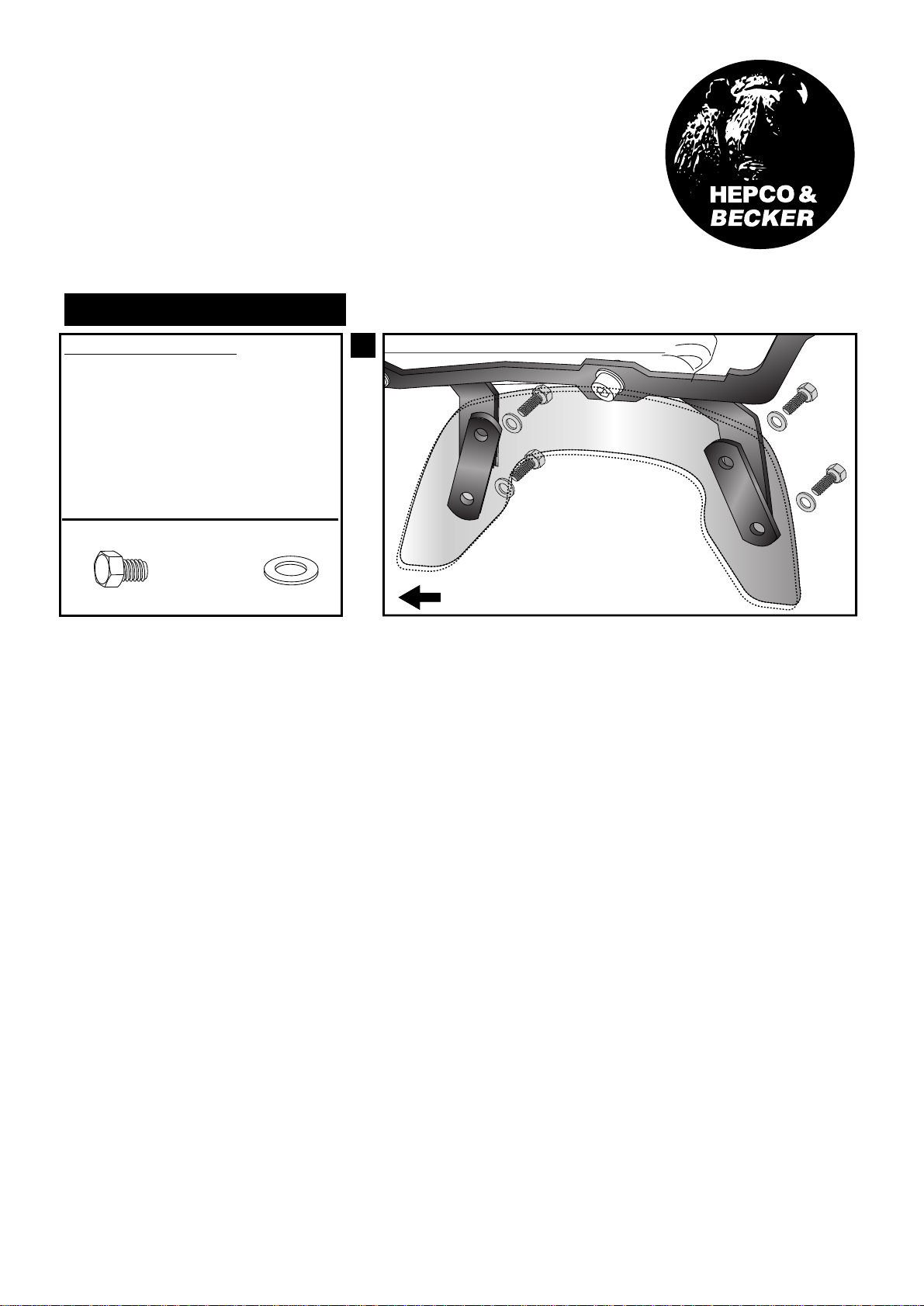

Fastening of the

C-Bow:

with hexagon bolts M6 x 16

and washers ø6,4.

driving direction

C-Bow Soft bag holder

HONDA CB 1100

from date of manufacture 2013

Item-no.:

630979 black

Assembling instructions
