Hellermann Tyton MK7 Manuel utilisateur

M.K.7 / M.K.7.H T

Betriebsanleitung

Operating instructions

Vorwort

Vor der ersten Benutzung des Bündelwerkzeuges MK7 (graues Gehäuse), MK7HT

(schwarzes Gehäuse) ist die Betriebsanleitung aufmerksam durchzulesen. Wir haften nicht

für Schäden und deren Folgen, die durch unsachgemäße Bedienung oder Benutzung des

Bündelwerkzeuges entstehen.

General

Please read the operating instructions carefully before using the tension tool MK7 (grey

housing), MK7HT (black housing). We are not liable for any damage and claims arising from

the improper operation or use of the tension tool.

HellermannTyton GmbH

Großer Moorweg 45, D-25436 Tornesch

Telefon: +49 4122/701-1, Fax: +49 4122/701-400

E-Mail: info@HellermannTyton.de

Internet: www.HellermannTyton.de

Oder die HellermannTyton Niederlassung in Ihrer Nähe.

Or your local HellermannTyton representative.

Kontakt / Contact

Technische Änderungen vorbehalten. Ausgabe 09/2009

Due to technical improvements specifications may be altered without notice 09/2009

M.K.7 / M.K.7.H T

Sicherheitshinweise

Das Bündelwerkzeug darf nur zu dem beschriebenen Zweck eingesetzt werden. Von ihm können Gefahren

ausgehen, wenn es nicht sachgemäß eingesetzt wird. Eigenmächtige Veränderungen des Benutzers am

Bündelwerkzeug schließen eine Haftung des Herstellers für die daraus entstehenden Schäden und deren

Folgen aus.

Das Bündelwerkzeug hat das Werk in geprüftem und sicherheitstechnisch einwandfreiem Zustand verlassen.

Das Werkzeug darf nur durch vom Hersteller geschultes Fachpersonal geöffnet werden.

Sollte das Werkzeug durch unsachgemäßes Öffnen beschädigt werden, verfällt jeglicher Garantieanspruch.

Safety instructions

The tension tool is only to be used for the described purpose. The tension tool can be dangerous, if used not

properly. The manufacturer is not liable for any damage or claims resulting from unauthorized changes to the

tension tool.

The tension tool has been checked for safety and has left the factory in a technically perfect condition.

Only specialists trained by the manufacturer are allowed to open the tension tool.

If the tool is damaged due to unauthorized changes, misuse or evidence that the tool was opened by a non-

authorized specialist, all tool warranty may be void.

Technische Daten

Bestell-Nr.: 110-07500 (MK7), 110-07000 (MK7HT)

Bündeldurchmesser: abhängig von der eingesetzten Bandtype

Abmessungen (L x H x B): ca. 185 x 140 x 35 mm

Gewicht: ca. 0,3 kg

HellermannTyton Kabelbinder: T18 bis T80, sowie LK2

verarbeitbare Bandbreite / Bandstärke: max. 4,8 mm / 1,5 mm

Technical data

Order No.: 110-07500 (MK7), 110-07000 (MK7HT)

Bundle diameter: depending on the type of tie

Dimensions (l x h x w): approx. 185 x 140 x 35 mm

Weight: approx. 0.3 kg

HellermannTyton cable ties: T18 to T80, as well as LK2

Width / Thickness of ties: 4.8 mm / 1.5 mm max.

M.K.7 / M.K.7.H T

Bedienung

Kabelbinder um das Bündel legen und Bandende durch den Bandkopf (4) führen. Anschließend Band

von Hand vorspannen.

Bündelwerkzeug mit der offenen Seite des Werkzeugkopfes (5) über das freie Bandende schieben und

in Richtung Bündel führen, bis der Werkzeugkopf am Bandkopf (4) anliegt.

Handhebel ein- oder mehrmals bis zum Anschlag durchziehen. Ist die vorgewählte Zugkraft erreicht,

wird das freie Bandende automatisch bündig mit dem Bandkopf abgeschnitten.

How to use

Place cable tie around the bundle and pass end of tie through closure head (4). Pull the tie tight.

Insert tie into the slot of the head plate of the tool (5) and move the tool towards the tie closure head (4)

until touching.

Squeeze and release the trigger, several times if necessary, until the preselected tension is attained.

The end of the tie will then be cut off flush at the tie closure head.

Zugkrafteinstellung

Die empfohlenen Werte sind keine rechtlich verbindlichen Angaben, sondern nur allgemeine Richtwerte.

Grobeinstellung (1) so drehen, dass die Zugkraftanzeige (2) im Sichtfenster auf der gewünschten

Position steht. Anschließend mit der Feineinstellung (3) die Abstimmung auf das Kabelband

vornehmen.

Auf der letzen Seite finden Sie die Bestellnummer für eine Sicherungskappe, mit der Sie das

Einstellungsrad vor ungewolltem Verstellen schützen können.

Empfohlene Zugkraftermittlung für Kabelbinder in Newton = Mindesthaltekraft/2

Setting of tension

The recommended application forces are not legally binding but only for general guidance.

Turn the tension adjustment knob (1) until the tension indicator (2) shows the required position. Then

use the fine adjustment knob (3) to tune the tool to the used cable tie.

At the last page you will find the Order-Number for the Lock-Cap, to protect the adjustment knob

against unintended tuning.

Recommended application force for cable ties in Newton = Min. tensile strength/2

T80

T50

T30 / T40

T18

Bandtyp

Type

180

115

70 / 90

Empf.

Zugkraft in

N/ Rec.

application

force in N

- / -

Stellung

Setting

MK7HT

2-3/ 3-4

Stellung

Setting

MK7

Einstellung / Setting

M.K.7 / M.K.7.H T

Messerwechsel

Schraube (6) entfernen.

Stirnkappe (9) entfernen.

Altes Messer (8) abnehmen und durch neues Messer ersetzen. Dabei darauf achten, dass das neue

Messer richtig eingesetzt wird (Schräge nach innen).

Stirnkappe (9) ansetzen und mit Schraube (6) sichern.

Replacement of blades

Remove screw (6).

Remove front plate (9).

Replace old blade (8). Make sure that the new blade is inserted correctly (slant facing inward).

Put front plate (9) back on. Secure with screw (6).

Ersatzteile / Spare parts

Achtung!

Nur Original HellermannTyton Ersatzteile verwenden, da sonst die Sicherheit und Funktion des

Bündelwerkzeuges nicht mehr gewährleistet sind.

Caution!

Use only original HellermannTyton spare parts. Otherwise the safety and proper function of the tension tool

cannot be guaranteed.

Achtung!

Vorsicht beim Messerwechsel, die Klingen sind sehr scharf! Verletzungsgefahr!

Caution!

Take care when replacing the blades! There is danger of injury!

030

60489

110-07545Lock WasherSicherungsscheibe7

110-07200Lock-CapSicherungskappe-

110-07513Front PlateStirnkappe9

110-07511BladeMesser8

110-07515ScrewSchraube6

Bestell-Nr.

Order-No.DescriptionBezeichnung

Teile Nr.

Item No.

Ersatzteile / Spare parts

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Hellermann Tyton Outils

Hellermann Tyton

Hellermann Tyton Autotool System 3080 Manuel utilisateur

Hellermann Tyton

Hellermann Tyton AT2000 CPK bench mount kit Manuel utilisateur

Hellermann Tyton

Hellermann Tyton TYMATE MK9RE-F Manuel utilisateur

Hellermann Tyton

Hellermann Tyton Autotool CPK hybrid Manuel utilisateur

Hellermann Tyton

Hellermann Tyton Autotool System 3080 Manuel utilisateur

Hellermann Tyton

Hellermann Tyton Autotool CPK hybrid Manuel utilisateur

Hellermann Tyton

Hellermann Tyton Autotool 2000 CPK Manuel utilisateur

Hellermann Tyton

Hellermann Tyton MK9 Manuel utilisateur

Hellermann Tyton

Hellermann Tyton Autotool AT2000 Comment utiliser

Hellermann Tyton

Hellermann Tyton SpotClip-Kit Manuel utilisateur

Hellermann Tyton

Hellermann Tyton 3080-ML Manuel utilisateur

Hellermann Tyton

Hellermann Tyton MK3PNSP2 Manuel utilisateur

Hellermann Tyton

Hellermann Tyton Overhead suspension CPK Manuel utilisateur

Hellermann Tyton

Hellermann Tyton MK9SST Manuel utilisateur

Hellermann Tyton

Hellermann Tyton TagPrintPRO Manuel utilisateur

Hellermann Tyton

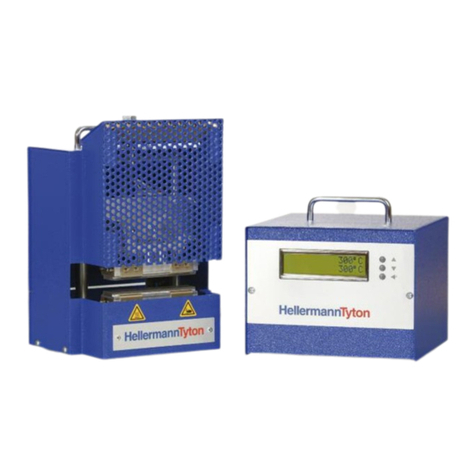

Hellermann Tyton ShrinkPad 110 Manuel utilisateur
