MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS EN
DE
Signalgeber BL / WH / BLH
Montage- und Betriebsvorschrift
Inhaltsverzeichnis
KAPITEL 1 ALLGEMEINE HINWEISE........................................................................... Seite 2
1.0 Wichtige Informationen.................................................................................... Seite 2
1.1 Warnhinweise.................................................................................................. Seite 2
1.2 Sicherheitshinweise......................................................................................... Seite 2
1.3 Garantieansprüche – Haftungsausschluss....................................................... Seite 2
1.4 Vorschriften – Richtlinien ................................................................................. Seite 2
1.5 Sendungsannahme ......................................................................................... Seite 2
1.6 Lieferumfang ................................................................................................... Seite 2
1.7 Einlagerung ..................................................................................................... Seite 3
1.8 Einsatzbereich................................................................................................. Seite 3
KAPITEL 2 MONTAGE ANSCHLUSS............................................................................ Seite 3
2.0 Allgemeine Montagehinweise .......................................................................... Seite 3
2.1 Einstellungen................................................................................................... Seite 3
KAPITEL 3 ELEKTRO-ANSCHLUSS............................................................................. Seite 5
3.0 Elektrischer Anschluss..................................................................................... Seite 5
3.1 Einstellung Blitz für BLH .................................................................................. Seite 6
KAPITEL 4 TECH. DATEN / ABMESSUNGEN .............................................................. Seite 7
4.0 Technische Daten ........................................................................................... Seite 7
4.1 Einstellungen................................................................................................... Seite 8
KAPITEL 5 WARTUNG ................................................................................................. Seite 9
5.1 Hinweise zur Wartung ..................................................................................... Seite 9
DEUTSCH
Signalgeber BL / WH / BLH
Montage- und Betriebsvorschrift
2
1.0 Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle
nachstehenden Vorschriften genau durchzulesen und zu beachten. Nationale ein-
schlägigen Normen, Sicherheitsbestimmungen und Vorschriften (z.B. DIN EN VDE
0100) sind unbedingt zu beachten und anzuwenden. Die Bedienungsanleitung als
Referenz am Gerät aufbewahren.
1.1 Warnhinweise
Nebenstehende Symbole sind sicherheitstechnische Warn-
hinweise. Zur Vermeidung jeglicher Gefahrensituation müssen
alle Sicherheitsvorschriften bzw. Symbole unbedingt beachtet
werden!
1.2 Sicherheitshinweise
Für Einsatz, Anschluss und Betrieb gelten besondere Bestimmungen;
bei Zweifel ist Rückfrage erforderlich. Weitere Informationen sind
den einschlägigen Normen und Gesetzestexten zu entnehmen.
m Bei allen Arbeiten sind die allgemein gültigen Arbeitsschutz-
und Unfallverhütungsvorschriften einzuhalten!
• Alle elektrischen Arbeiten sowie die Inbetriebnahme, Installations-,
Instandhaltungs- und Wartungsarbeiten dürfen nur von autorisier-
tem Elektrofachpersonal durchgeführt werden!
1.3 Garantieansprüche – Haftungsausschluss
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Ge-
währleistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch
von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht
statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung.
1.4 Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das
Gerät den zum Zeitpunkt seiner Herstellung gültigen Vorschriften und EU-Richtlinien.
1.5 Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu
prüfen. Falls Schäden vorliegen umgehend Schadensmeldung unter Hinzuziehung
des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen
evtl. Ansprüche verloren.
1.6 Lieferumfang
Die Lieferung enthält entweder den Signalgeber:
– Blitzlicht BL / Best.Nr.: 8216
– Blitzlichthupe BLH / Best.Nr.: 4983
– Warnhupe WH / Best.Nr.: 8217
Es handelt sich um Komplettgeräte bestehend aus Wandsockel und Warngerät, ver-
baut in hochwertigem, rotem Kunststoffgehäuse (ABS) gemäß VDI 2053.
KAPITEL 1
ALLGEMEINE
HINWEISE
m GEFAHR
m WARNUNG
m VORSICHT
DE
Signalgeber BL / WH / BLH
Montage- und Betriebsvorschrift
3
1.7 Einlagerung
Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher Ein-
wirkungen folgende Maßnahmen zu treffen: Schutz durch trockene, luft- und staub-
dichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeitsindikatoren).
Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von übermäßigen
Temperaturschwankungen sein. Schäden, deren Ursprung in unsachgemäßem Trans-
port, unsachgemäßer Einlagerung oder Inbetriebnahme liegen, sind nachweisbar und
unterliegen nicht der Gewährleistung.
1.8 Einsatzbereich
Die Helios Signalgeber Typen BL, BLH oder WH sind speziell abgestimmt auf den
Einsatz in sicherheitstechnischen Anlagen, zu Alarmierung bei Anlagenauslösung oder
Störungen.
2.0 Allgemeine Montagehinweise
Die Helios Signalgeber BL, BLH und WH sind für die Wand- und Deckenmontage
vorgesehen. Die elektrische Montage erfolgt über die übersichtlich beschriftete
Anschlussklemmleiste und die im Sockel vorgesehenen Möglichkeiten zur Kabel-
einführung von aufputz und von unterputz installierten Anschlussleitungen.
Die Verbindung von Warngerät zu Sockel erfolgt über abgedichteten Bajonettver-
schluss, inkl. Sicherungsschraube zum speziellen Schutz vor Vandalismus und Dieb-
stahl.
Montage Sockel
1. Position des Signalgebers (BL, BLH, WH) an der Wand oder Decke festlegen.
2. Bohrlöcher an der Wand anzeichnen und Löcher bohren (Abb.4).
3. Kabeleinführung am Sockel aufbohren (Abb.5) und Sockel festschrauben.
4. Ggf. Kabelverschraubung (bauseits) an Sockel anbringen.
5. Anschließend die Steuerleitung an der Klemmleiste anschließen.
Hierzu den jeweiligen Anschlussplan (siehe Kapitel 3) beachten!
– Montage Warngerät
1. Warngerät âüber Bajonettverschluss in den Sockel eindrehen Ùund
Sicherungsschraube festziehen Û(Abb.6).
2.1 Einstellungen
Bei den Typen BLH und WH erfolgt die Einstellung der Warntöne über DIP-Schalter im
Sockel. Die DIP-Einstellungen zu den einzelnen Warntönen können aus den Tabellen auf
Seite 10 und 11 entnommen werden.
Hierzu den jeweiligen Anschlussplan (siehe Kapitel 3) beachten!
Abb.1 Type BL Abb.3 Type BLH
KAPITEL 2
MONTAGE
ANSCHLUSS
m ACHTUNG
m ACHTUNG
Abb.2 Type WH
DE
Signalgeber BL / WH / BLH
Montage- und Betriebsvorschrift
4
DE
(Kabelverschraubung nicht im Lieferumfang)
Abb.6
Type BL Type BLH Type WH
1
2
3
1
2
3
1
2
3
Type BL Type BLH Type WH
1
2
3
1
2
3
1
2
3
Gültig für:
Type BL
Type BLH
Type WH
Abb.4
50
50
60
93
Abb.5
Type BL Type BLH Type WH
Type BL Type BLH Type WH
Gültig für:
Type BL
Type BLH
Type WH
(Kabelverschraubung nicht im Lieferumfang)
Gültig für:
Type BL
Type WH
Gültig für:
Type BLH
Signalgeber BL / WH / BLH
Montage- und Betriebsvorschrift
5

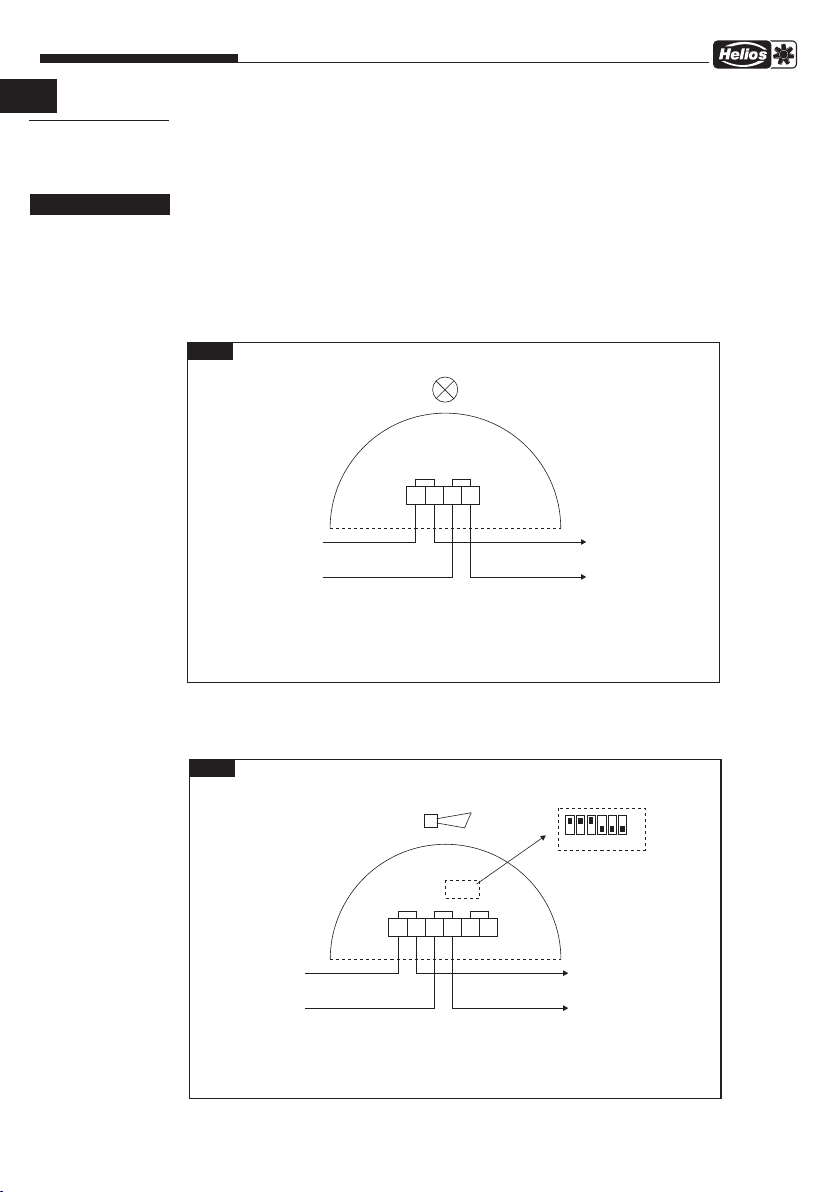

3.0 Elektrischer Anschluss
mVorallenInstallationsarbeitenodervorÖffnendesAnschlussraumsistdasGerät
allpolig vom Netz trennen und gegen Wiedereinschalten zu sichern!
Elektroanschlüsse und die elektrotechnische Inbetriebnahme
darf nur von einer
autorisierten Elektrofachkraft entsprechend den Angaben der nachfolgenden
Anschlussplänen ausgeführt werden.
Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die
technischen Anschlussbedingungen der Energieversorgungsunternehmen sind unbe-
dingt zu beachten!
– Blitzlicht BL
Schaltplan SS-1105
– Warnhupe WH
Schaltplan SS-1104
KAPITEL 3
ELEKTRO-
ANSCHLUSS
m GEFAHR
85382 001 SS-1105 17.04.15
BL
Art.Nr. 8216
++--
+ 24 V DC
-max. BL Anzahl siehe
Anleitung der Ansteuerung
(I beachten)
max
Die BL sind so zu
verdrahten, dass beim
Entfernen eines BL
die Linie unterbrochen wird
Anschlussmöglichkeit
für weitere BL
Abb.7
85381 001 SS-1104 17.04.15
WH
Art.Nr. 8217
++--
+ 24 V DC
-max. WH Anzahl siehe
Anleitung der Ansteuerung
(I beachten)
max
Die WH sind so zu
verdrahten, dass beim
Entfernen eines WH
die Linie unterbrochen wird
Anschlussmöglichkeit
für weitere WH
--
1122
DIP
5
off
on
4321 Vol
Einstellung der Warntöne
über DIP-Schalter.
Auswahl siehe MBV der WH
Beispiel: Programm 08:
„German fire“
nach DIN 33404
Abb.8
DE
Signalgeber BL / WH / BLH
Montage- und Betriebsvorschrift
6
DE
– Blitzlichthupe BLH
Schaltplan SS-1106.1
Abb. 10: Rastnase vorsichtig nach oben aushebeln.
Abb. 11: Linse nach oben drücken und abnehmen.
Abb.11
ß
Abb. 12: Einstellung Blitz laut Tabelle.
Abb. 13: Linse aufsetzen und Nase einrasten lassen,
auf korrekten Sitz der Dichtung achten.
Abb.12 Abb.13
3.1 Einstellung Blitz für BLH
Abb.10
85383 002 SS-1106,1 12.04.19 S.1
BLH
Art.Nr. 4983
-
+ 24 V DC
+
+ 24 V DC
++
1
0
1
23456
DIP
GND
+ 24 V DC
DIP
+ 24 V DC
DIP
BLH
Art.Nr. 4983
BLH
Art.Nr. 4983
Einstellung der
Warntöne über
DIP-Schalter.
Auswahl siehe
MBV der BLH
Beispiel: Programm 08:
„German fire“
nach DIN 33404
Einstellung der Lautstärke
(im Uhrzeigersinn drehen = lauter)
ON
D
S.1
E F
S.2 S.3
-
++ -
++
1. 2.
GND
not connected
C.
7
(Je nach Modell
vorhanden oder nicht)
Ohne Funktion
1. 2. C. 1. 2. C.
GND
not connectednot connected
Abb.9
S. Seite 11.
7
Signalgeber BL, BLH, WH
Montage- und Betriebsvorschrift
Betriebsspannung 24 Volt DC
Spannungsbereich 9 bis 60 Volt DC
Maximale Stromaufnahme 185 mA
Stromaufnahme bei 24 Volt 88 mA
Anschluss Klemmleiste
Anschlussklemmen 0.28 mm² bis 2.5 mm²
Verpolungsschutz Integriert
Blitzlicht Xenon
Farbe Blitzlicht rot
Lichtleistung 10 cd
Blitzfrequenz 1 Hz
Schutzart IP 65
Temperaturbereich -25 bis +70 °C
Gehäuse/Farbe ABS/rot
Gewicht 0,18 kg
Montage Wand- und Deckenmontage
Richtlinie VdS
KAPITEL 4
TECH. DATEN
ABMESSUNGEN
Betriebsspannung 24 Volt DC
Spannungsbereich 18 bis 28 Volt DC
Maximale Stromaufnahme 32 mA
Stromaufnahme bei 24 Volt 5 bis 32 mA
Anschluss Klemmleiste
Anschlussklemmen 0.28 mm² bis 2.5 mm²
Verpolungsschutz Integriert
Einstellbare Alarmtöne 32 Stück, inkl. German Fire, 103 dB(A), 1 Hz
Einstellbereich Lautstärke 100-112 dB(A)
Schutzart IP 65
Temperaturbereich -25 bis +70 °C
Gehäuse/Farbe ABS/rot
Gewicht 0,25 kg
Montage Wand- und Deckenmontage
Richtlinie VdS
4.0 Technische Daten
– Blitzlichthupe BL
– Blitzlichthupe WH
DE
8
Signalgeber BL, BLH, WH
Montage- und Betriebsvorschrift
DE
Betriebsspannung 24 Volt DC
Spannungsbereich 9 bis 28 Volt DC
Maximale Stromaufnahme max. 40 mA bei 24V
Stromaufnahme bei 24 Volt 13 bis 40 mA bei 24V
Anschluss Klemmleiste 6-fach (3 Klemmen belegt)
Anschlussklemmen 0.25 mm² bis 1.5 mm²
Einstellbare Alarmtöne 39 Stück, inkl. German Fire, 98 dB(A), 1 Hz
Einstellbereich Lautstärke 67-100 dB(A)
Blitzlicht LED
Farbe Blitzlicht rot
Blitzfrequenz 1 Hz
Schutzart IP 65
Temperaturbereich -25°C bis +70°C
Gehäuse/Farbe ABS/rot
Gewicht 0,21 kg
Montage Wand- und Deckenmontage
Richtlinie VdS
– Blitzlichthupe BLH
93
93
Abb.14 Type BL
Maße in mm
90
97
Abb.16 Type BLH
Maße in mm
93
93
Abb.15 Type WH
Maße in mm
4.1 Abmessungen
9
5.0 Hinweise zur Wartung
m Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät allpolig vom Netz zu
trennen und gegen Wiedereinschalten sichern!
Wartungs- und Instandhaltungsarbeiten müssen gemäß den geltenden Normen
und Richtlinien und den Bestimmungen des jeweiligen Landes durchgeführt
werden!
Helios schreibt vor:
– Wartungs- und Inspektionsarbeiten sind regelmäßig und nur von geschultem Fach-
personal (Elektrofachkraft) auszuführen.
– Mindestens einmal Jährlich eine Funktions- und Sichtprüfung nach den Instand-
haltungsanweisungen nach folgenden Kriterien durchzuführen:
1. Sichtprüfung der Befestigung
2. Sichtprüfung der Signalgeber (Beschädigung und Verschmutzung)
3. Sichtprüfung der Signalgeber-Beschriftung
Ergibt die jährliche Prüfung eine fehlerfreie Bewertung der Funktion, können die Geräte
im Einsatz bleiben.
Signalgeber welche offensichtlich stark verschmutzt oder mechanisch beschädigt
sind, müssen sofort ersetzt werden.
In besonders staubiger Umgebung kann ein Austausch oder die Wartung und
Instandhaltung früher erforderlich sein!
Signalgeber BL, BLH, WH
Montage- und Betriebsvorschrift
DE
KAPITEL 5
WARTUNG
m HINWEIS
Ce manuel convient aux modèles suivants
2
Table des matières
Langues :
Autres manuels Helios Générateur portable
