Heli-Max 2000FP V-Cam Manuel utilisateur

Click part numbers on the next page for more information

35

3

4

56

7

7

8

8

11

910

34

34

34

34

34

34

1

6

2

34

34

®

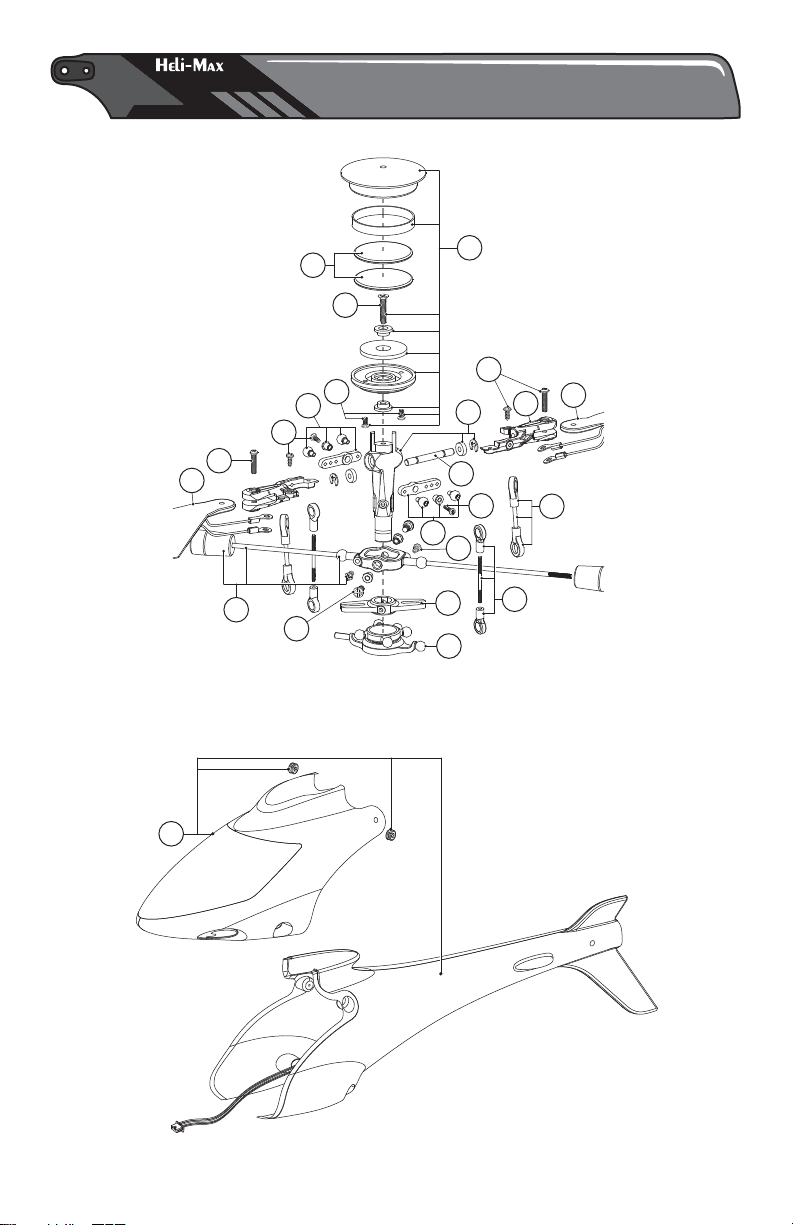

EXPLODED VIEW

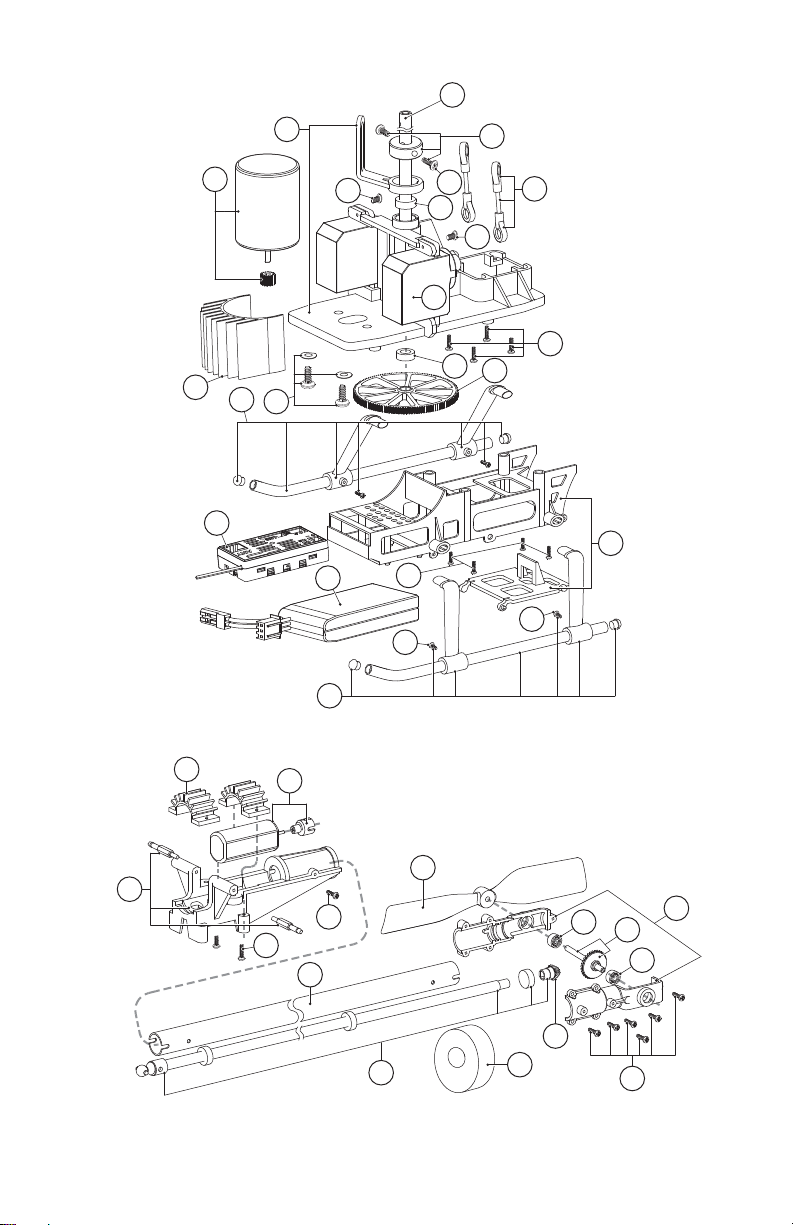

EXPLODED VIEW

17

29

26

24 25

27

28

33

17 32

34

30

34

31

20

21

21

22

23

34

34

34

8

14 13

12

17

17

15

18

19

34

34 34

34

34

34

16

®

REPLACEMENT PARTS

REPLACEMENT PARTS

1 HMXE2357 Head Button Set

2 HMXE2360 Button Cells

3 HMXE2359 Head Block Set

4 HMXE8348 Feathering Shaft

5 HMXE2355 Blade Holder

6 HMXE2361 Rotor Blade Set

7 HMXE2353 Mixing Arm

8 HMXE8349 Linkage Set

9 HMXE2352 Flybar

10 HMXE2354 Head Linkage

Guide

11 HMXE2350 Swashplate

12 HMXE8353 Main Shaft

13 HMXE8354 Main Shaft Collar

14 HMXE7956 Main Frame

15 HMXE8005 Main Motor

16 HMXE2364 Main Motor

Cooler

17 HMXE2365 Ball Bearing Set

18 HMXM2033 Servo

19 HMXE8043 Main Gear

20 HMXE2368 Battery Frame 200

FP

21 HMXE7928 Landing Skids

22

HMXM

2058 SLT Receiver

23 GPMP0411 2S 7.4V 1000 mAh

LiPo

24 HMXE8467 Tail Motor Cooler

(2 required)

25 HMXE9401 Tail Motor

26 HMXE8463 Tail Motor

Support

27 HMXE8462 Tail Rotor Blade

28 HMXE8468 Tail Boom

29 HMXE8465 Tail Drive Shaft

30 HMXE2351 Boom Support

Ring

31 HMXE2356 Primary Bevel

Gear

32 HMXE8464 Tail Shaft w/ Bevel

Gear

33 HMXE8461 Tail Gearbox

34 HMXE7338 Screw Set

35 HMXE2358 Cabin Set

HMXP1006

AC Charge Adapter

HMXP2018 HMX800 2S

Charger

HMXJ2030 Transmitter (SLT)

HMXZ0001 Camera

HMXZ0002 Memory Card

Reader

Parts list
