2FIT-AED-KI
HBM A2022-1.0 de/en
1 Allgemeines
Das Starter-KIT dient dem Anschluss der FIT (CAN / DeviceNet) bzw.
AED9401A (mit AD103C) an einen PC.
Es ist nur im Laborbereich für eine erste Inbetriebnahme vorgesehen
und nicht in industrieller Umgebung zu verwenden.

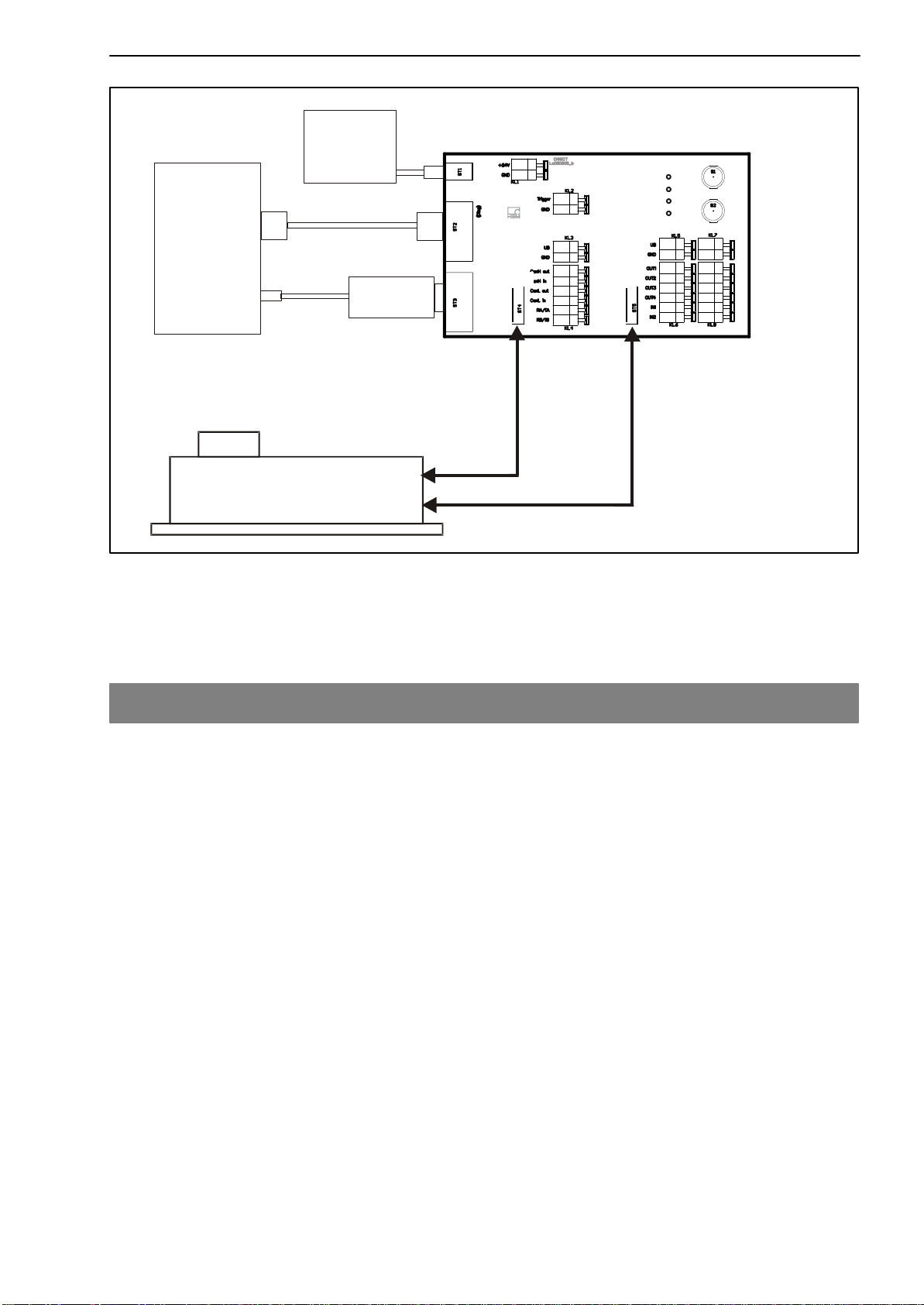

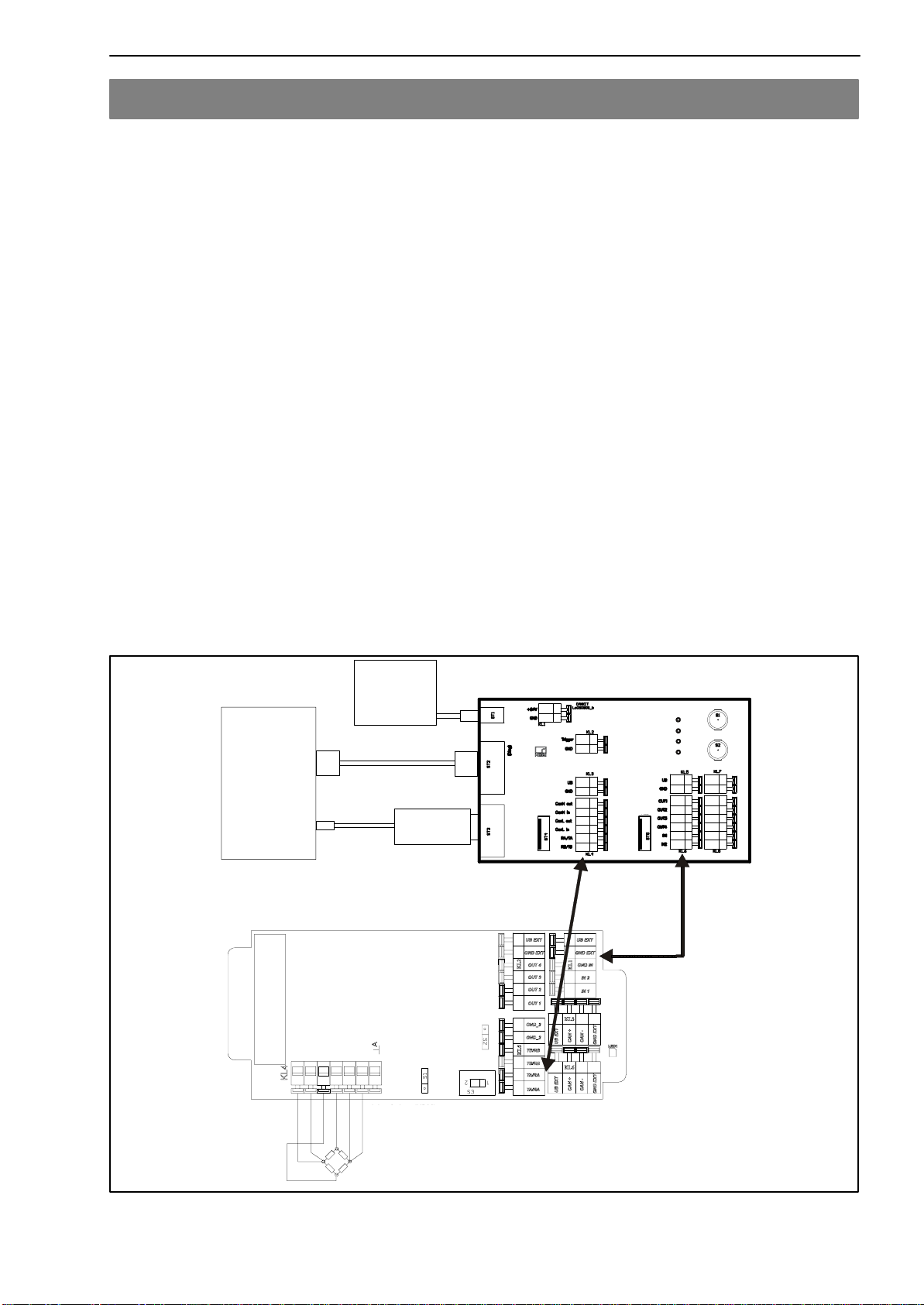

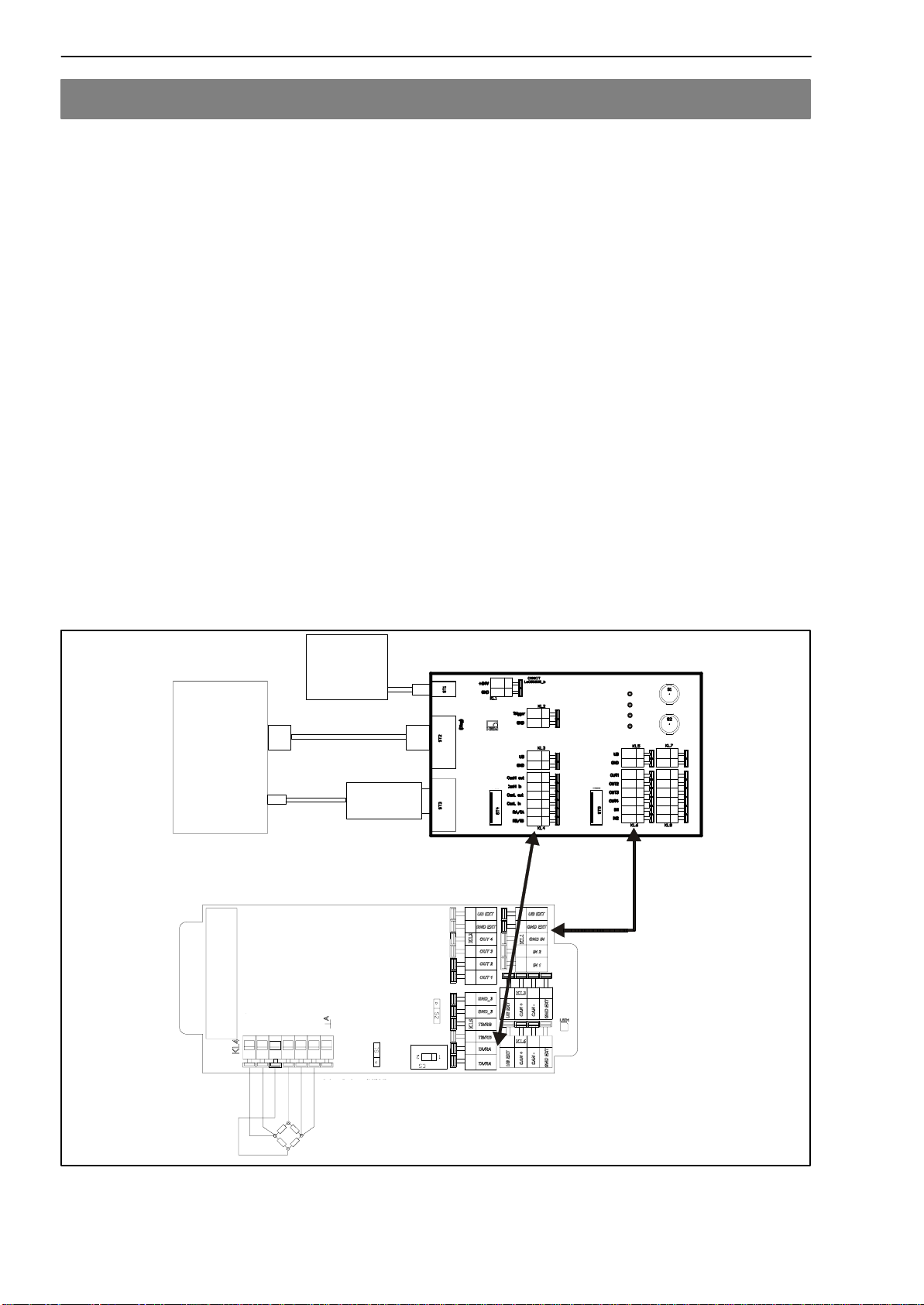

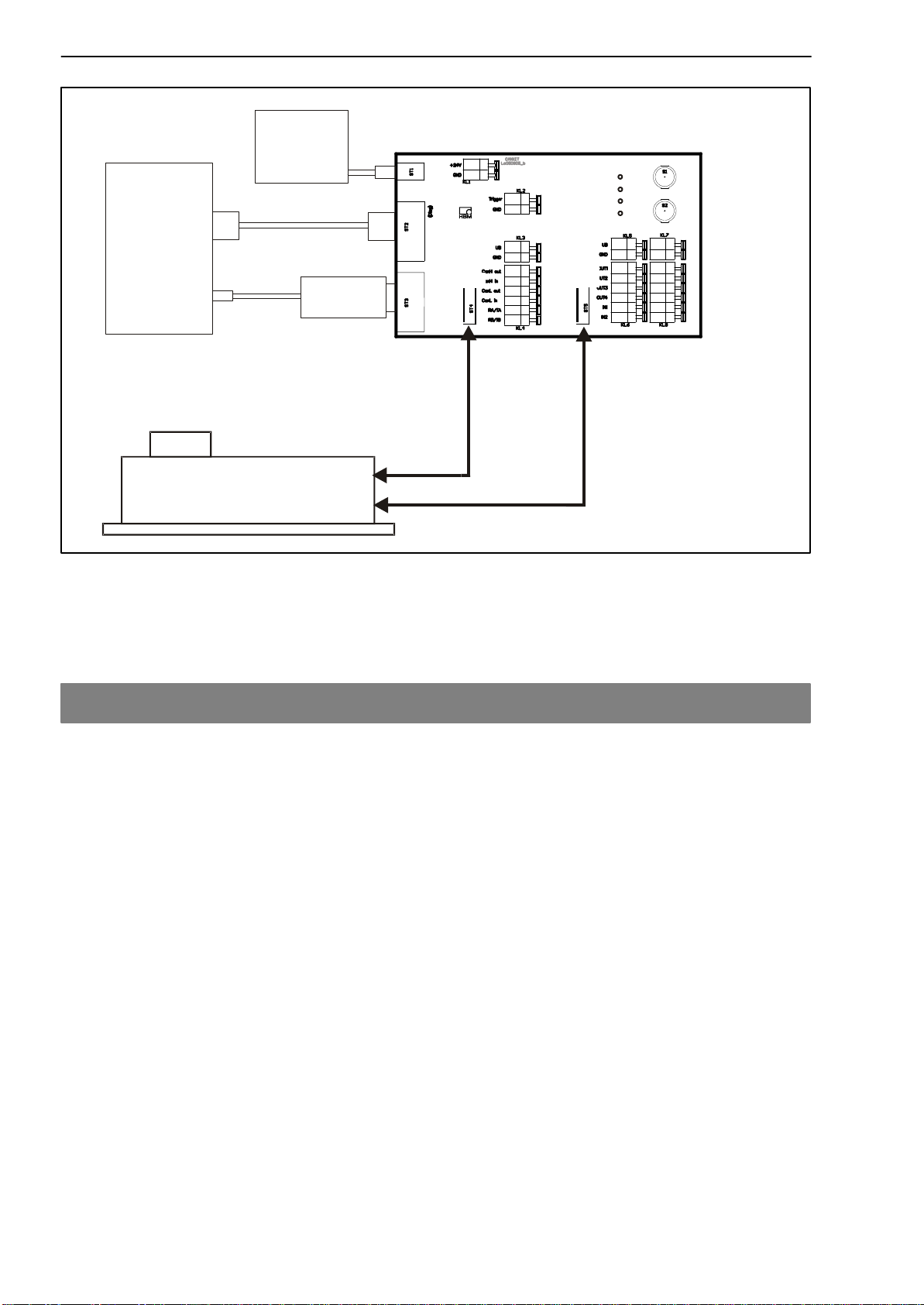

Das Starter-KIT stellt die elektrische Verbindung zum PC her
(CAN-BUS / DeviceNet / Diagnose-Bus).
Die Sicherheitsbestimmungen der AED / FIT sind der jeweiligen Bedienungs-
anleitung zu entnehmen.
2 Funktionen des Starter-KIT
DDirekter Anschluss des PEAK-USB-Adapters für den CAN-Bus/DeviceNet
DBus-Abschluss-Widerstand (120 Ω) für den CAN-Bus
DAnschluss des Diagnose-Busses (RS-485 2-Draht) an einen PC-COM-Port
(RS-232), dazu enthält der Starter-Kit einen Pegelwandler (RS-485; RS-232)
DBus-Abschluss-Widerstand (2 x 2 kΩ) für den Diagnose-Bus
D2 Tasten für die Steuereingänge IN1/IN2 der AED / FIT
D4 Leuchtdioden für die Steuerausgänge OUT1…4 der AED / FIT
DAnschluss für das Netzteil
DLeuchtdiode für die 24V-Spannungsversorgung
3 Lieferumfang
DLeiterplatte Starter-KIT
DNetzteil (100…240 VAC, Ausgang 24 VDC, 1,25 A)
DPEAK-USB-Adapter
DVerbindungskabel (SUB-D9)

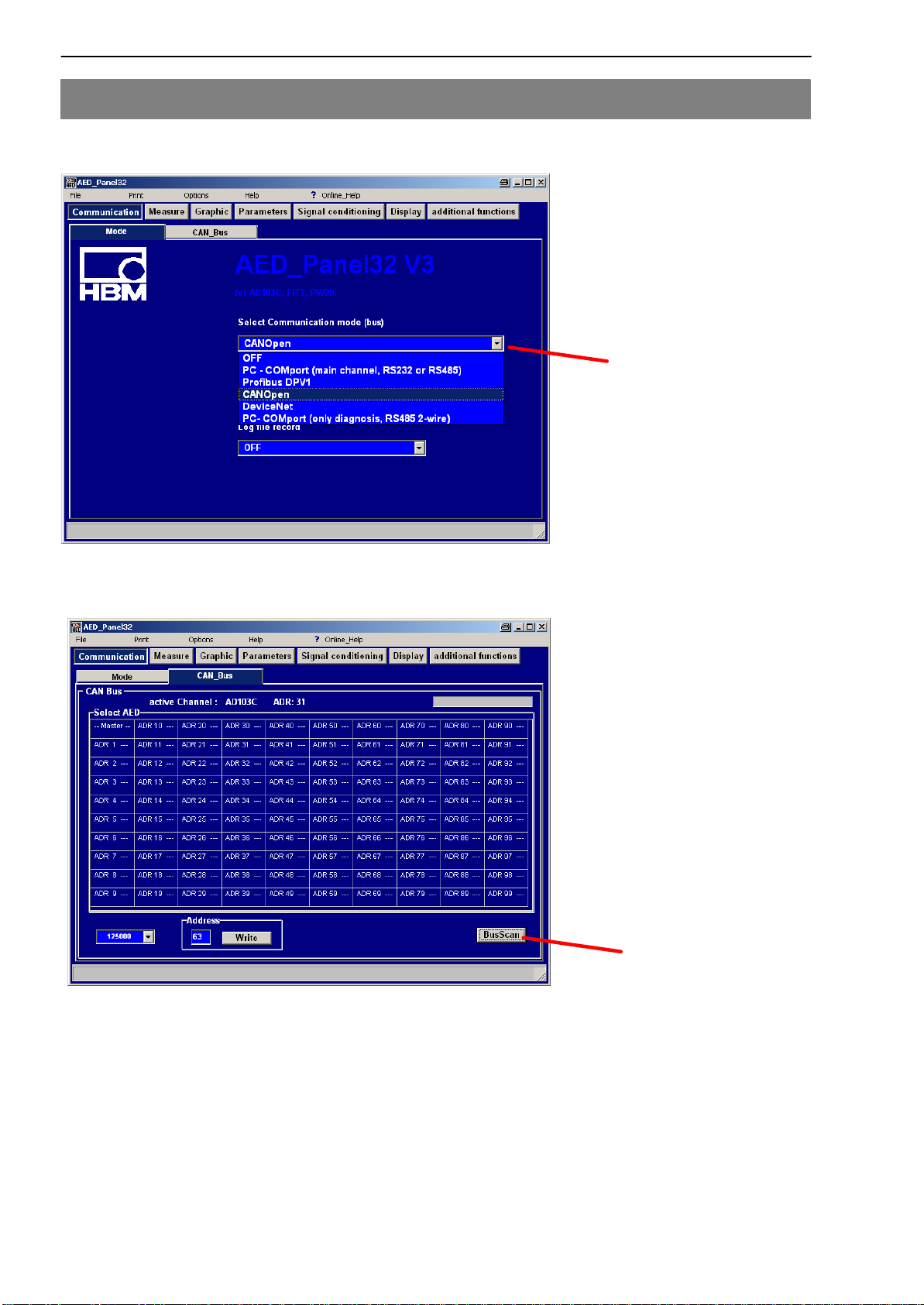

DSystem-CD 1-FIT-AED-DOC (Bedienungsanleitungen, Panel-Programm)
DDiese Bedienungsanleitung
Das Verbindungskabel (SUB-D9) kann entweder für den Anschluss des Dia-
gnose-Busses an den PC-COM-Port oder als Verbindungskabel zwischen den
PEAK-USB-Adapter und dem Starter-KIT verwendet werden.
