Montageanweisung - Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
Abb.: MIS 100/VT63-ND
Assembly instruction - Single building entry MIS 100/VT63-ND
for wall thicknesses of 240 to 600 mm with option for pebbles EN

2Art. Nr.: 5090032132 Rev.:00/2018-08-14
Inhaltsverzeichnis
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
1 Impressum���������������������������������������������������������������������������������������������3
2 Zielgruppe���������������������������������������������������������������������������������������������3
3 Allgemeines und Verwendungszweck ����������������������������������������������� 4
4 Sicherheit ����������������������������������������������������������������������������������������������4
4�1 Symbolerklärung ����������������������������������������������������������������������������5
4�2 Warnhinweise���������������������������������������������������������������������������������5
4�3 Tipps und Empfehlungen ��������������������������������������������������������������6
5 Personalanforderungen �����������������������������������������������������������������������6
5.1 Qualikationen������������������������������������������������������������������������������� 6
5�2 Fachpersonal�����������������������������������������������������������������������������������6
6 Transport, Verpackung, Lieferumfang und Lagerung �����������������������6
6�1 Sicherheitshinweise zum Transport���������������������������������������������� 6
6�2 Transportinspektion �����������������������������������������������������������������������7
6�3 Lieferumfang ����������������������������������������������������������������������������������7
6�3�1 Notwendiges Zubehör������������������������������������������������������������ 7
6�3�2 Verbrauchsmaterial ����������������������������������������������������������������� 7
6�4 Lagerung �����������������������������������������������������������������������������������������7
7 Entsorgung������������������������������������������������������������������������������������������8
8 Beschreibung Einzelhauseinführung MIS100/VT63-ND�������������������8
9 Benötigtes Werkzeug und Hilfsmittel ������������������������������������������������9
10 Einbausituation MIS100/VT63-ND ����������������������������������������������������10
11 Vor der Montage der Einzelhauseinführung MIS100/VT63-ND sind
folgende Hinweise zu beachten: �����������������������������������������������������10
12 Montage vorbereiten������������������������������������������������������������������������� 11
13 Montage MIS100/VT63-ND ���������������������������������������������������������������14
14 Montage bei Rollkies vor der Außenwand ��������������������������������������19

3
Art. Nr.: 5090032132 Rev.:00/2018-08-14
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
1 Impressum
Copyright © 2017 by Hauff-Technik GmbH & Co� KG
Abteilung: Technische Redaktion
Robert-Bosch-Straße 9
89568 Hermaringen, GERMANY
Tel. +49 7322 1333-0
Fax +49 7322 1333-999
E-Mail ofce@hauff-technik.de
Internet www.hauff-technik.de
Die Vervielfältigung der Montageanleitung - auch auszugsweise - als Nachdruck, Fotokopie, auf
elektronischem Datenträger oder irgendein anderers Verfahren bedarf unserer schriftlichen Geneh-
migung.
Alle Rechte vorbehalten.
Technische Änderungen jederzeit und ohne jede Vorankündigung vorbehalten.
Diese Montageanweisung ist Bestandteil des Produkts.
Printed in the Federal Republic of Germany
2 Zielgruppe
Die Montage darf nur von sachkundigen Personen durchgeführt werden�
QualizierteundgeschultePersonenfürdieMontagehaben
• die Kenntnis der allgemeinen Sicherheits- und Unfallverhütungsvorschriften in der jeweils
gültigen Fassung,
• die Kenntnis in der Anwendung von Sicherheitsausrüstung,
• die Kenntnis im Umgang mit Hand- und Elektrowerkzeugen,
• die Kenntnis der einschlägigen Normen und Richtlinen zum Verlegen von Rohren/Kabeln
und zum Verfüllen von Leitungsgräben in der jeweils gültigen Fassung,
• die Kenntnis der Vorschriften und Verlegerichtlinien des Versorgungsunternehmens in der
jeweils gültigen Fassung,
• die Kenntnis der WU-Beton Richtlinie und der Bauwerksabdichtungsnormen in der jeweils
gültigen Fassung.

4Art. Nr.: 5090032132 Rev.:00/2018-08-14
3 Allgemeines und Verwendungszweck
4 Sicherheit
Unsere Produkte sind entsprechend ihrer bestimmungsgemäßen Verwendung ausschließlich für den
Einbau in Bauwerke entwickelt, deren Baustoffe dem derzeitigen Stand der Technik entsprechen. Für
eine andere oder darüber hinaus gehende Verwendung, sofern sie nach Rücksprache mit uns nicht
ausdrücklich schriftlich bestätigt wurde, übernehmen wir keine Haftung.
Die Gewährleistungsbedingungen entnehmen Sie unseren aktuellen AGB (Allgemeine Verkaufs- und
Lieferbedingungen).
Die Einzelhauseinführung MIS100/VT63-ND ist geeignet zum Einbau eines Hausanschlusses in graben-
loser Verlegetechnik.
Die Einzelhauseinführung MIS100/VT63-ND besteht aus einem Flanschbauteil, welches eventuelle
Wandausbrüche überdeckt und die vorhandene Gebäudeabdichtung mit einbindet. Dieses System
wird direkt auf die Armatur geschoben, in eine Kernbohrung mit Ø 99-103 mm eingesetzt und mit
einem 2-Komponenten-Expansionsharz gas- und wasserdicht montiert.
Die Einzelhauseinführung MIS100/VT63-ND ist für die Anwendungsbereiche wie nicht stauendes Sicker-
wasser, aufstauendes Sickerwasser, WU-Beton Beanspruchungsklasse 1, WU-Betonbeanspruchungsklasse
1 und 2, sowie DIN 18533 W1.1-E und W1.2-E geeignet.
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz
des Personals, sowie für einen sicheren Montageablauf.
Bei Nichtbeachtung der in dieser Anweisung aufgeführten Handlungsanweisungen und Sicherheitshin-
weise können erhebliche Gefahren entstehen.
Bei der Montage Einzelhauseinführung MIS100/VT63-ND müssen die entsprechenden Vorschriften
der Berufsgenossenschaften, die VDE-Bestimmungen, die entsprechenden nationalen Sicherheits-
und Unfallverhütungsvorschriften sowie die Richtlinien (Arbeits- und Verfahrensanweisungen) Ihres
Unternehmens beachtet werden.
Der Monteur muss die entsprechende Schutzausrüstung tragen.
Es dürfen nur unbeschädigte Teile montiert werden.
Beim Umgang mit Expansionsharz müssen nachfolgende Punkte beachtet werden:
Expansionsharz: Tangit M 3000
Komponete B:
Enthält Isocyanate.
Hinweise und Sicherheitsdatenblatt des Herstellers in der jeweils gültigen Fassung beachten.
Mindergiftig.
Enthält Diphenylmethandiisocyanat, Isomere und Homologe.
Gefahrenhinweise:
• Gesundheitsschädlich beim Einatmen
• Reizt die Augen, Atmungsorgane und die Haut
• Sensibilisierung durch Einatmen möglich

5
Art. Nr.: 5090032132 Rev.:00/2018-08-14
Warnhinweise sind in dieser Montageanweisung durch Symbole gekennzeichnet. Die Hinweise werden
durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise
unbedingt einhalten und umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden.
4�1 Symbolerklärung
4�2 Warnhinweise
1Arbeitsschritte
Bezugsnummerierung in Zeichnungen
1
Folge/Resultat eines Arbeitsschrittes
GEFAHR!
… weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht gemieden wird.
WARNUNG!
… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu
schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
VORSICHT!
… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen
oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
HINWEIS!
… weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Um-
weltschäden führen kann, wenn sie nicht gemieden wird.
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
►
Sicherheitsratschläge:
• Darf nicht in die Hände von Kindern gelangen
• Bei Berührung mit den Augen gründlich mit Wasser abspülen und Arzt konsolidieren
• Bei Berührung mit der Haut sofort mit viel Wasser und Seife abwaschen
• Geeignete Schutzhandschuhe tragen
• Bei Unfall oder Unwohlsein sofort Arzt hinzuziehen (wenn möglich das Etikett der Harzkartus
vorzeigen)
Verarbeitungshinweis:
• Verarbeitungstemperatur: +5°C bis +30°C; optimal: +15°C bis +25°C

6Art. Nr.: 5090032132 Rev.:00/2018-08-14
Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der
einschlägigen Bestimmungen, Normen und Vorschriften in der Lage, die ihm übertragenen Arbeiten
auszuführen und mögliche Gefahren selbstständig zu erkennen und zu vermeiden.
5�2 Fachpersonal
6 Transport, Verpackung, Lieferumfang und Lagerung
6�1 Sicherheitshinweise zum Transport
HINWEIS!
Beschädigungen durch unsachgemäßen Transport!
Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen.
• Beim Abladen der Packstücke bei Anlieferung sowie innerbetrieblichem Transport
vorsichtig vorgehen und die Symbole auf der Verpackung beachten.
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
4�3 Tipps und Empfehlungen
...hebt nützliche Tipps und Empfehlungen sowie Informationen für eine erfolgreiche
Montage hervor.
5 Personalanforderungen
5.1 Quali kationen
WARNUNG!
Verletzungsgefahr bei unzureichender Quali kation!
Unsachgemäßer Umgang kann zu erheblichen Personen und Sachschäden
führen.
• MontagedarfnurvonqualiziertenundgeschultenPersonendurchgeführt
werden, welche diese Montageanweisung gelesen und verstanden haben.

7
Art. Nr.: 5090032132 Rev.:00/2018-08-14
Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen.
Bei äußerlich erkennbarem Transportschaden wie folgt vorgehen:
• Lieferung nicht oder nur unter Vorbehalt entgegennehmen.
• Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs
vermerken.
6�2 Transportinspektion
• Jeden Mangel reklamieren, sobald er erkannt ist.
• Schadenersatzansprüche können nur innerhalb der geltenden Reklamationsfristen
geltend gemacht werden.
6�3 Lieferumfang
Zum Lieferumfang der Einzelhauseinführung MIS100/VT63-ND gehören:
bestehend aus:
1 Stück 8-kant Innendichtelement
1 Stück MIS 100/VT63-Flanscheinheit mit Mantelrohr und Anschlussmuffe
2 Stück selbstschneidende Schrauben M8x45 für Spartenabdichtung
1 Stück ESH Stützrohr (Metallhülse) als Sanierungshilfe für Ausbrüche/unebene Kernbohrungen
2 Stück Verdrehsicherungslaschen inkl. 2 Rahmendübel
6�4 Lagerung
HINWEIS!
Beschädigungen durch unsachgemäße Lagerung!
Bei unsachgemäßer Lagerung können Sachschäden in erheblicher Höhe entstehen.
• Einzelhauseinführung MIS100/VT63-ND vor der Montage vor Beschädigungen,
Feuchte und Verunreinigungen schützen. Es dürfen nur unbeschädigte Teile
montiert werden.
• Die Lagerung der Einzelhauseinführung MIS100/VT63-ND muss so erfolgen, dass
sie keinen niederen Temperaturen (<5° C) und höheren Temperaturen (>30° C)
sowie keiner direkten Sonneneinstrahlung ausgesetzt ist.
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
6�3�1 Notwendiges Zubehör
1 Stück Universal-Dichtelement
WD1/32/40/50 (Wasser)
ED1/20-34 (Elektro)
KD1/13-21+3/7-13+1/5-13 (Kommunikation)
ED/KD1/26-30+3/5-8+2/7-13 (Elektro/Kommunikation))
6�3�2 Verbrauchsmaterial
1 Stück Harzkartusche (2-Komponentenharz), 300 ml

8Art. Nr.: 5090032132 Rev.:00/2018-08-14
7 Entsorgung
Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, zerlegte Bestandteile
nach sachgerechter Demontage der Wiederverwertung zuführen:
• Metallische Materialreste nach den geltenden Umweltvorschriften verschrotten.
• Elastomere nach den geltenden Umweltvorschriften entsorgen.
• Kunststoffe nach den geltenden Umweltvorschriften entsorgen.
• Verpackungsmaterial nach den geltenden Umweltvorschriften entsorgen.

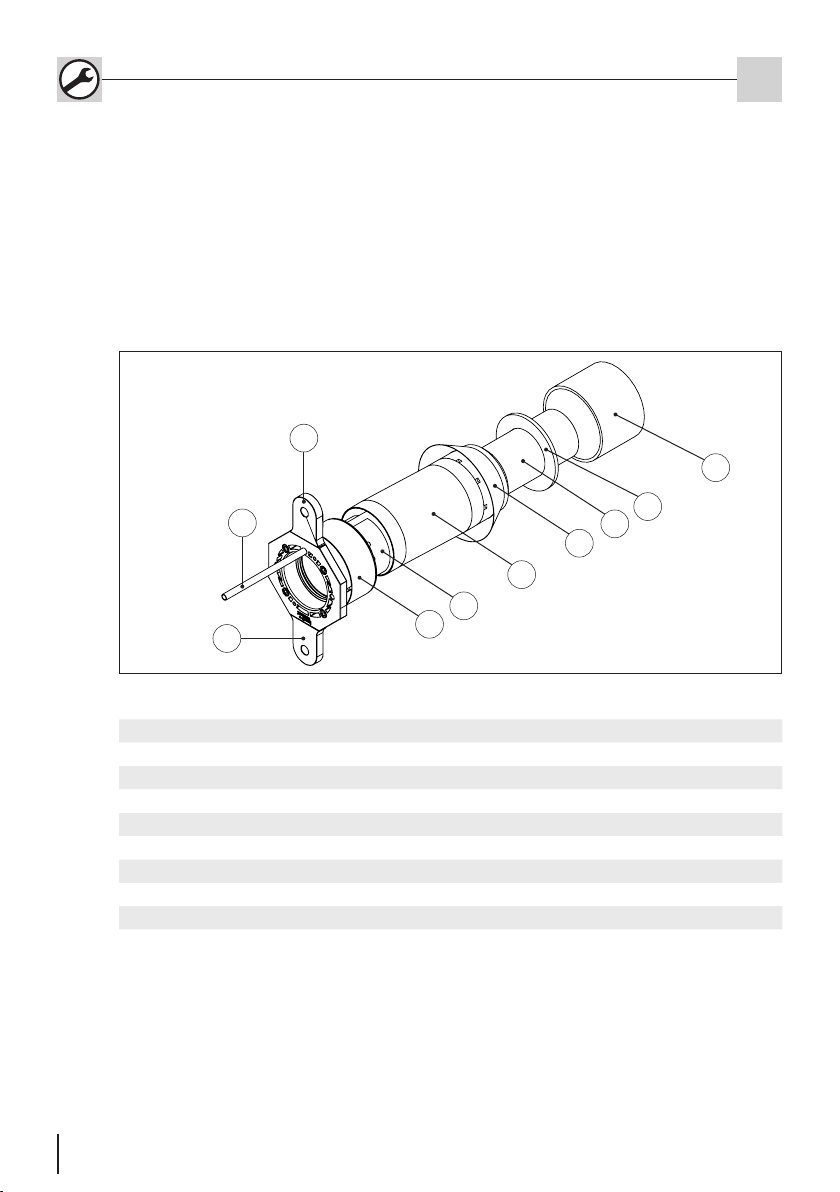

8 Beschreibung Einzelhauseinführung MIS100/VT63-ND
Legende zu Abb.: MIS100/VT63-ND
1 Innendichtelement
2 Mantelrohr
3 Membranschlauch
4 Schirm
5 Vortriebsrohr
6 Rollkiesscheibe
7 ESH Stützrohr (Metallhülse)
8 Harzeinfüllschlauch
9 Verdrehsicherungslaschen
8
Abb.: MIS100/VT63-ND
3
2
1
45
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
6
9
9
7

9
Art. Nr.: 5090032132 Rev.:00/2018-08-14
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
9 Benötigtes Werkzeug und Hilfsmittel
Für die ordnungsgemäße Installation der Einzelhauseinführung MIS 100/VT63-ND benötigt man
neben dem üblichen Standardwerkzeug folgende Werkzeuge und Hilfsmittel:
– Bohrgerät z.B. HILTI DD200 mit Bohrkrone bzw. Bohrwerkzeug für Bohrung Ø99 -103 mm
– Kartuschenpistole für 2-Komponentenharz (zu beziehen über Hauff-Technik GmbH & Co.KG)
– Gleitmittel
– Schnellverspannvorrichtung MIS100/VT63-SVS, wiederverwendbar (Typ Hauff)
– Distanzklemmscheibe
– Kartuschenpistole Ponal PP6/PP12
– Seitenschneider
– abgewinkelter Schraubendreher
– Umschaltknarre ¼ Zoll
– Verlängerung ¼ Zoll 150 mm
– verschiedene Steckschlüsseleinsätze
– Schnellentgrater
– Zentrierhülsenhälfte
Das benötigte Werkzeug befindet sich in einem
Montagekoffer (MK MIS 100/VT63-ND, Art. Nr.
2900300495) und kann separat über die Fa. Hauff-
Technik bestellt werden. Nehmen Sie hierzu Kontakt
unter 07322/1333-0 oder offi [email protected]
mit uns auf.

10 Art. Nr.: 5090032132 Rev.:00/2018-08-14
11 Vor der Montage der Einzelhauseinführung MIS 100/VT63-ND sind folgen-
de Hinweise zu beachten:
WARNUNG!
Verletzungsgefahr durch unsachgemäße Montage!
Unsachgemäße Montage kann zu erheblichen Personen- und Sachschäden führen.
• Bei der Einzelhauseinführung MIS 100/VT63-ND müssen die entsprechenden
Vorschriften der Berufsgenossenschaften, die VDE-Bestimmungen, die ent-
sprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie
die Richtlinien (Arbeits- und Verfahrensanweisungen) Ihres Unternehmens
beachtet werden.
• Grundsätzlich sind die national gültigen Verlege- und Verfüllvorschriften für
Rohre und Kabel zu beachten.
HINWEIS!
Keine Abdichtung durch unsachgemäße Montage!
Unsachgemäße Montage kann zu Sachschäden führen.
• Untergrund und Rohrunterbau gut verdichten, damit kein Absinken der Me-
dienleitung möglich ist.
• Die aktuelle Bauwerksabdichtungsnorm DIN 18533 für erdberührte Bauteile ist
zu beachten.
Einzelhauseinführung MIS 100/VT63-ND
für Wanddicken von 240 bis 600 mm mit Option für Rollkies DE
10 Einbausituation MIS 100/VT63-ND
Legende zu Abb.: MIS100/VT63-ND
1Kernbohrung Ø 99 - 103
2 Wandstärke 240-600 mm
3 Ø130 mm (max. Ausbrüche, die überdeckt werden können)
Abb.: MIS100/VT63-ND
1
2
3
Table des matières
Langues :
Autres manuels Haufftechnik Équipement de laboratoire
Manuels Équipement de laboratoire populaires d'autres marques

Agilent Technologies
Agilent Technologies 5800 ICP-OES Manuel utilisateur

Endress+Hauser
Endress+Hauser Cleanfit CPA875 Manuel utilisateur

NI
NI PXI-5422 Manuel

Collomix
Collomix Aqix Manuel utilisateur

SPEX SamplePrep
SPEX SamplePrep 6875 Freezer/Mill Series Manuel utilisateur

Ocean Insight
Ocean Insight FLAME-NIR+ Manuel utilisateur
