Haufftechnik MSH Basic-FUBO-GK-SR4 Manuel utilisateur

Art. Nr.: 5090032089 Rev.:01/2018-07-05

Vor Beginn der Montage Anweisung lesen und gut aufbewahren!

Read the instructions prior to installation and keep them in a safe place!

www.hauff-technik.de

Immer. Sicher. Dicht.Immer. Sicher. Dicht.

Montageanweisung - MSH Basic-FUBO-GK-SR4 (Grundkörper)

mit Dichteinsatz MSH Basic-MBK-R4 für Gebäude ohne Keller

Assembly instruction - MSH Basic-FUBO-GK-SR4 (basic unit)

with seal insert MSH Basic-MBK-R4 for buildings without a basement

Abb.: MSH Basic-FUBO-GK-SR4

MSH Basic-MBK-R4

BUILDING PACKAGE

BAUHERRENPAKET

Art. Nr.: 5090032089 Rev.:01/2018-07-05

Inhaltsverzeichnis

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

1 Impressum��3

2 Zielgruppe��3

3 Allgemeines und Verwendungszweck ��4

4 Sicherheit ��4

4�1 Symbolerklärung��4

4�2 Warnhinweise��4

4�3 Tipps und Empfehlungen ��5

5 Personalanforderungen��5

5.1 Qualikationen��5

5�2 Fachpersonal��5

6 Transport, Verpackung, Lieferumfang und Lagerung ��6

6�1 Sicherheitshinweise zum Transport��6

6�2 Transportinspektion ��6

6�3 Lieferumfang ��6

6�4 Lagerung ��7

7 Entsorgung��7

8 Beschreibung MSH Basic-FUBO-GK-SR4/MSH Basic-MBK-R4��7

9 Bemaßung MSH Basic-FUBO-GK-SR4 (Grundkörper) ��8

10 Benötigtes Werkzeug und Hilfsmittel ��9

11 Vor der Montage des Bauherrenpaketes MSH Basic-FUBO-GK-SR4/

MSH Basic-MBK-R4 sind folgende Hinweise zu beachten: ��9

12 Montage vorbereiten�� 9

13 Montage MSH Basic-FUBO-GK-SR4 (Grundkörper) ��10

14 Montage Manschettenstopfen ��15

15 Beschreibung Dichteinsatz MSH Basic-MBK-R4 ��15

16 Benötigtes Werkzeug und Hilfsmittel ��16

17 Montage Dichteinsatz MSH Basic-MBK-R4��16

18 Montage Verlängerungsset��18

Art. Nr.: 5090032089 Rev.:01/2018-07-05

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

1 Impressum

Abteilung: Technische Redaktion

Robert-Bosch-Straße 9

89568 Hermaringen, GERMANY

Tel. +49 7322 1333-0

Fax +49 7322 1333-999

E-Mail  ofce@hauff-technik.de

Internet www.hauff-technik.de

Die Vervielfältigung der Montageanleitung - auch auszugsweise - als Nachdruck, Fotokopie, auf

elektronischem Datenträger oder irgendein anderers Verfahren bedarf unserer schriftlichen Geneh-

migung.

Technische Änderungen jederzeit und ohne jede Vorankündigung vorbehalten.

Diese Montageanweisung ist Bestandteil des Produkts.

Printed in the Federal Republic of Germany

2 Zielgruppe

Die Montage darf nur von sachkundigen Personen durchgeführt werden�

QualizierteundgeschultePersonenfürdieMontagehaben

• die Kenntnis der allgemeinen Sicherheits- und Unfallverhütungsvorschriften in der jeweils

gültigen Fassung,

• die Kenntnis in der Anwendung von Sicherheitsausrüstung,

• die Kenntnis im Umgang mit Hand- und Elektrowerkzeugen,

• die Kenntnis der einschlägigen Normen und Richtlinen zum Verlegen von Rohren/Kabeln

und zum Verfüllen von Leitungsgräben in der jeweils gültigen Fassung,

• die Kenntnis der Vorschriften und Verlegerichtlinien des Versorgungsunternehmens in der

jeweils gültigen Fassung,

• die Kenntnis der WU-Beton Richtlinie und der Bauwerksabdichtungsnormen in der jeweils

gültigen Fassung.

Art. Nr.: 5090032089 Rev.:01/2018-07-05

Warnhinweise sind in dieser Montageanweisung durch Symbole gekennzeichnet. Die Hinweise

werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen.

Die Hinweise unbedingt einhalten und umsichtig handeln, um Unfälle, Personen- und Sachschäden

zu vermeiden.

3 Allgemeines und Verwendungszweck

4�1 Symbolerklärung

4 Sicherheit

4�2 Warnhinweise

1Arbeitsschritte

Unsere Produkte sind entsprechend ihrer bestimmungsgemäßen Verwendung ausschließlich für den

Einbau in Bauwerke entwickelt, deren Baustoffe dem derzeitigen Stand der Technik entsprechen. Für

eine andere oder darüber hinaus gehende Verwendung, sofern sie nach Rücksprache mit uns nicht

ausdrücklich schriftlich bestätigt wurde, übernehmen wir keine Haftung.

Die Gewährleistungsbedingungen entnehmen Sie unseren aktuellen AGB (Allgemeine Verkaufs- und

Lieferbedingungen).

Das Bauherrenpaket MSH Basic-FUBO-GK-SR4, zum gemeinsamen Einführen und Abdichten aller

Versorgungsleitungen (Strom, Wasser, Telekommunikation, Gas: blind). für Gebäude ohne Keller und

zur Aufnahme des Dichteinsatzes MSH Basic-MBK-R4, ist geeignet für den Einsatz aller gängigen

Gashauseinführungskombinationen.

Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz

des Personals sowie für einen sicheren Montageablauf.

Bei Nichtbeachtung der in dieser Anweisung aufgeführten Handlungsanweisungen und Sicherheitshin-

weise können erhebliche Gefahren entstehen.

Bei der Montage des Bauherrenpaketes MSH Basic-FUBO-GK-SR4 müssen die entsprechenden Vor-

schriften der Berufsgenossenschaften, die VDE-Bestimmungen, die entsprechenden nationalen Sicher-

heits- und Unfallverhütungsvorschriften sowie die Richtlinien (Arbeits- und Verfahrensanweisungen)

Ihres Unternehmens beachtet werden.

Der Monteur muss die entsprechende Schutzausrüstung tragen.

Es dürfen nur unbeschädigte Teile montiert werden.

Bezugsnummerierung in Zeichnungen

►Folge/Resultat eines Arbeitsschrittes

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

Art. Nr.: 5090032089 Rev.:01/2018-07-05

4�3 Tipps und Empfehlungen

5 Personalanforderungen

5.1 Qualikationen

GEFAHR!

… weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führt, wenn sie nicht gemieden wird.

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu

schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen

oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HINWEIS!

… weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Um-

weltschäden führen kann, wenn sie nicht gemieden wird.

... hebt nützliche Tipps und Empfehlungen sowie Informationen für eine erfolgreiche

Montage hervor.

WARNUNG!

Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen und Sachschäden

führen.

• MontagedarfnurvonqualiziertenundgeschultenPersonendurchgeführt

werden, welche diese Montageanweisung gelesen und verstanden haben.

Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der

einschlägigen Bestimmungen, Normen und Vorschriften in der Lage, die ihm übertragenen Arbeiten

auszuführen und mögliche Gefahren selbstständig zu erkennen und zu vermeiden.

5�2 Fachpersonal

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

Art. Nr.: 5090032089 Rev.:01/2018-07-05

6 Transport, Verpackung, Lieferumfang und Lagerung

Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen.

Bei äußerlich erkennbarem Transportschaden wie folgt vorgehen:

• Lieferung nicht oder nur unter Vorbehalt entgegennehmen.

• Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs

vermerken.

6�1 Sicherheitshinweise zum Transport

6�2 Transportinspektion

HINWEIS!

Beschädigungen durch unsachgemäßen Transport!

Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen.

• Beim Abladen der Packstücke bei Anlieferung sowie innerbetrieblichem Transport

vorsichtig vorgehen und die Symbole auf der Verpackung beachten.

• Jeden Mangel reklamieren, sobald er erkannt ist.

• Schadenersatzansprüche können nur innerhalb der geltenden Reklamationsfristen

geltend gemacht werden.

6�3 Lieferumfang

Zum Lieferumfang des Bauherrenpaketes MSH Basic-FUBO-GK-SR4/MBK-R4 gehören:

Grundkörper MSH Basic-FUBO-GK-SR4 inklusive höhenverstellbarer Aufstellvorrichtung mit

aufgezogenemWassersperransch

4 Stück Spiralschläuche KES mit Adaptionsrohr mit aufgezogenen 3-Stegdichtungen

1 Stück Dichteinsatz MSH Basic- MBK - R4 ohne Gaseinführungskombination

1 Stück Universaldichtelement Wasser WD 1/32/40/50

1 Stück Universaldichtelement Elektro ED 1/20-34

1 Stück Universaldichtelement Kommunikation M-KD 1/13-21 + 3/7-13 + 1/5-13

1 Stück Blinddichtelement MSH - M0

2 Stück Manschettenstopfen MS 78-U1/24-52 für die Gewerke Elektro und Wasser

1 Stück Manschettenstopfen MS 78-KD 1/13-21 + 3/7-13 + 1/5-12 für das Gewerk Kommunikation

1 Stück Manschettenstopfen MS 78-D/0 zum Blindverschluss

1 Tube Gleitmittel

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

Art. Nr.: 5090032089 Rev.:01/2018-07-05

7 Entsorgung

Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, zerlegte Bestandteile

nach sachgerechter Demontage der Wiederverwertung zuführen:

• Elastomere nach den geltenden Umweltvorschriften entsorgen.

• Kunststoffe nach den geltenden Umweltvorschriften entsorgen.

• Verpackungsmaterial nach den geltenden Umweltvorschriften entsorgen.

6�4 Lagerung

HINWEIS!

Beschädigungen durch unsachgemäße Lagerung!

Bei unsachgemäßer Lagerung können Sachschäden in erheblicher Höhe entstehen.

• Bauherrenpaket vor der Montage vor Beschädigungen, Feuchte und Verunreini-

gungen schützen. Es dürfen nur unbeschädigte Teile montiert werden.

• Die Lagerung des Bauherrenpaketes muss so erfolgen, dass es keinen niederen

Temperaturen (<5° C) und höheren Temperaturen (>30° C) sowie keiner direkten

Sonneneinstrahlung ausgesetzt ist.

8 Beschreibung MSH Basic-FUBO-GK-SR4/MSH Basic-MBK-R4

Legende zu Abb.: MSH Basic-FUBO-GK-SR4/ MSH Basic-MBK-R4

1 Dichteinsatz MSH Basic-MBK-R4

2 Grundkörper MSH Basic-FUBO-GK-SR4 mit Ausgleichsrahmen

3 3-Stegdichtung

4 Spiralschlauch KES mit Adaptionsrohr

5Wassersperransch

6 Aufstellvorrichtung, höhenverstellbar

7 Flügelschraube

8 Erdspieß

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

Abb.: MSH Basic-FUBO-GK-SR4

MSH Basic-MBK-R4

Art. Nr.: 5090032089 Rev.:01/2018-07-05

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

9 Bemaßung MSH Basic-FUBO-GK-SR4 (Grundkörper)

Legende zu Abb.: MSH Basic-FUBO-GK-SR4

1 Grabensohle 7 3-Stegdichtung (verstellbar)

2 1500 mm 8 Biegeradius≥1000mm

3 L: 479 mm/B: 116 mm 9 roter Rahmen

4 einkürzbarer Bereich155 mm

5Markierung Oberkante Rohfußboden 235 mm

6 Grundkörper 270 mm

456

Art. Nr.: 5090032089 Rev.:01/2018-07-05

11 Vor der Montage des Bauherrenpaketes MSH Basic-FUBO-GK-SR4/

MSH Basic-MBK-R4 sind folgende Hinweise zu beachten:

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

WARNUNG!

Verletzungsgefahr durch unsachgemäße Montage!

Unsachgemäße Montage kann zu erheblichen Personen und Sachschäden führen.

• Falsche Kabel- bzw. Schutzrohrverlegung und unsachgemäßes Verfüllen des

Kabelgrabens führt zu Setzungen und kann dadurch zu Beschädigungen und

Undichtigkeiten führen.

• Bei der Montage des Bauherrenpaketes MSH Basic-FUBO-GK-SR4/MBK-R4

müssen die entsprechenden Vorschriften der Berufsgenossenschaften, die

VDE-Bestimmungen, die entsprechenden nationalen Sicherheits- und Unfallver-

hütungsvorschriften sowie die Richtlinien (Arbeits- und Verfahrensanweisungen)

Ihres Unternehmens beachtet werden.

• Grundsätzlich sind die national gültigen Verlege und Verfüllvorschriften für Rohre

und Kabel zu beachten.

• Untergrund und Rohrunterbau vor der Rohr-/Kabelverlegung gut verdichten,

damit kein Absinken der Rohre/Kabel möglich ist.

• Bei den Betonierarbeiten sind die jeweiligen länderspezischen Normen und

Regelwerke zu beachten. Dies gilt insbesondere bei wasserundurchlässigen

Betonbauteilen nach EN206-1.

• Weiteres Zubehör und Informationen unter www.hauff-technik.de und in den

technischen Datenblättern.

10 Benötigtes Werkzeug und Hilfsmittel

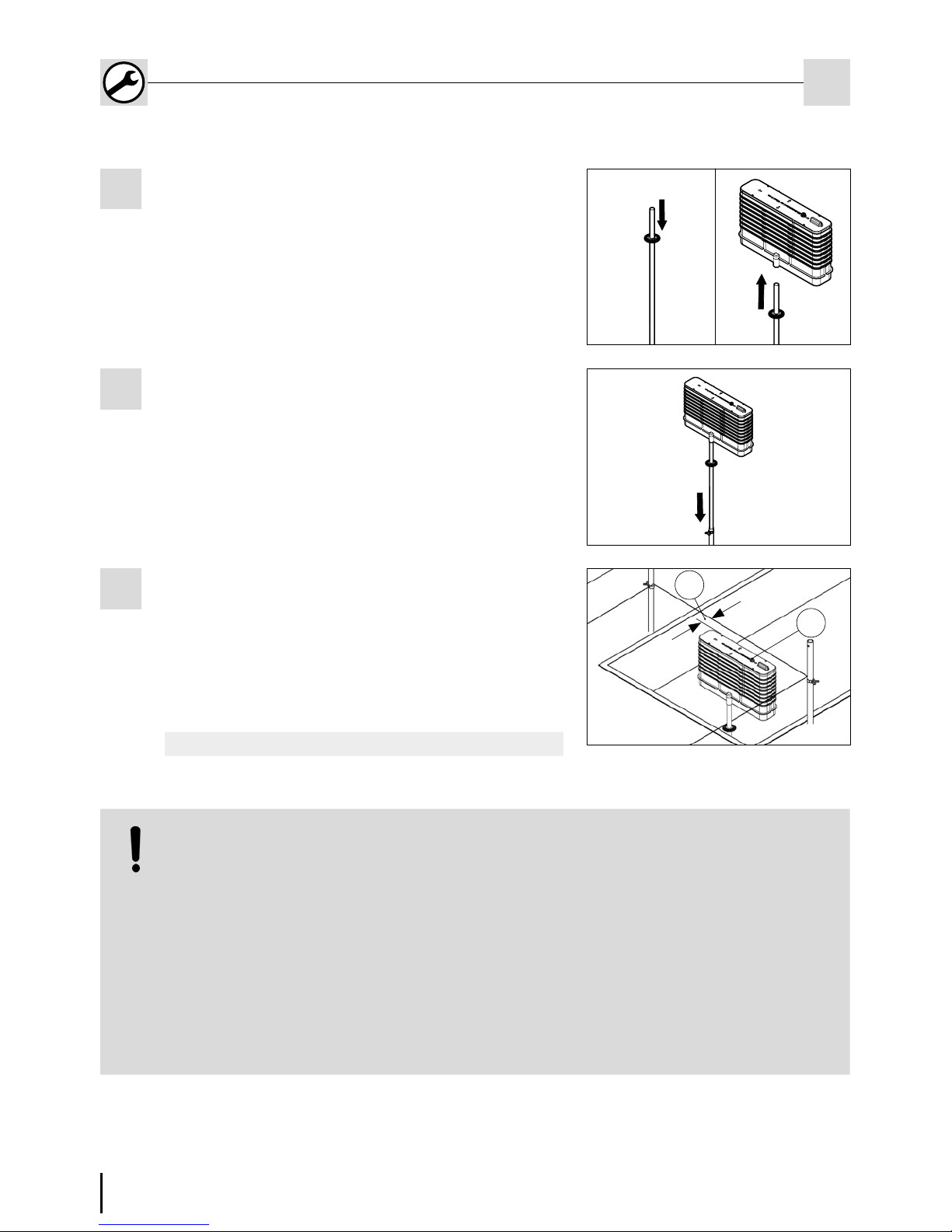

12 Montage vorbereiten

Zur exakten Positionierung der MSH Basic-FUBO-GK-

SR4 (Grundkörper) muss bauseits ein Schnurgerüst

vorbereitet werden.

Die Schnur kennzeichnet im Idealfall gleichzeitig die

Oberkante des Rohfussbodens, sowie die Wandin-

nenseite (siehe Abb.: 1).

Abb.: 1

Für die ordnungsgemäße Installation des Bauherrenpaketes MSH Basic-FUBO-SR4/

MSH Basic-MBK-R4 benötigt man das übliche Standardwerkzeug.

Außerdem:

– Drehmomentschlüssel 1/4“+ Steckschlüsseleinsatz Innensechskant 6 mm

(z.B. Hauff MSH/GEH Werkzeugset)

– Gleitmittel, GMT (Art.Nr. 2790009100)

Art. Nr.: 5090032089 Rev.:01/2018-07-05

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 DE

HINWEIS!

Keine Abdichtung durch unsachgemäße Montage!

Unsachgemäße Montage kann zu Sachschäden führen.

• Die Anordnung der MSH Basic-FUBO-GK-SR4 muss parallel zur Wand erfolgen.

• AbstandWandinnenseite(verputzteFertigwand)bisAußenächeGrundkörper:mind.5cm.

• Der Grundkörper darf später nicht von den Innenwänden (Rohbauwand + Putz) überdeckt

werden.

• Bei der Positionierung der Mehrspartenhauseinführung ist zu beachten, dass die Aufstell-

vorrichtung nicht die Leerrohrtrasse (Spiralschlauch KES) behindert.

• Die Position der MSH Basic-FUBO-GK-SR4 ist grundsätzlich mit den Energieversorgern

abzustimmen!

13 Montage MSH Basic-FUBO-GK-SR4 (Grundkörper)

1DenvormontiertenWassersperranschaufderAufstellvor-

richtung ca. 15 cm ab Rohrkante positionieren (s. Abb.).

Anschließend verstellbare Aufstellvorrichtung in den Grund-

körper einrasten (siehe Abb.: 2 und Abb.: 3).

Abb.: 3Abb.: 2

3MSH Basic-FUBO-GK-SR4 (Grundkörper) mit der Aufstell-

vorrichtung von der Lage am Schnurgerüst in Längsrich-

tung ausrichten und positionieren. Dabei mithilfe einer

Wasserwaage den Grundkörper waagerecht ausrichten

und ins Erdreich drücken (siehe Abb.: 5).

Die exakte Höhenlage spielt dabei noch keine Rolle.

2Danach MSH Basic-FUBO-GK-SR4 (Grundkörper) und

Aufstellvorrichtung zusammenstecken und mit der Flügel-

schraubexieren (siehe Abb.: 4).

Abb.: 4

Legende zu Abb.: 5

1 Wandinnenseite inkl. Verputz 5 cm

2 Libelle

Abb.: 5

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Haufftechnik Matériel de construction

Haufftechnik

Haufftechnik MIS 60D Manuel utilisateur

Haufftechnik

Haufftechnik ESH PolySafe Manuel utilisateur

Haufftechnik

Haufftechnik ZVR Manuel utilisateur

Haufftechnik

Haufftechnik GFH 30 Manuel utilisateur

Haufftechnik

Haufftechnik MIS40S Manuel utilisateur

Haufftechnik

Haufftechnik HSI90 Manuel utilisateur

Haufftechnik

Haufftechnik HSI 150 Manuel utilisateur

Haufftechnik

Haufftechnik GFH 30 Manuel utilisateur

Haufftechnik

Haufftechnik HSI150 MA Series Manuel utilisateur

Haufftechnik

Haufftechnik MSH Basic-FUBO-E-SR4 Manuel utilisateur

Haufftechnik

Haufftechnik GFH 30 Manuel utilisateur

Haufftechnik

Haufftechnik MIS 40/9-12 Manuel utilisateur

Haufftechnik

Haufftechnik GFH20 Manuel utilisateur

Haufftechnik

Haufftechnik Systemdeckel HSI150 D Series Manuel utilisateur

Haufftechnik

Haufftechnik ESH Basic-FUBO-GK/MBK Manuel utilisateur

Haufftechnik

Haufftechnik MIS 90S Manuel utilisateur

Haufftechnik

Haufftechnik HSI150 DFK Manuel utilisateur

Haufftechnik

Haufftechnik MIS 40 / 9-12 Manuel utilisateur

Haufftechnik

Haufftechnik HSI 150 Manuel utilisateur

Manuels Matériel de construction populaires d'autres marques

SASFORKS

SASFORKS EXTREME Manuel utilisateur

Hailo

Hailo H-50 Manuel utilisateur

Graco

Graco LineLazer ES 1000 Manuel d'utilisation et d'entretien

Greenlee

Greenlee 555RSC Manuel utilisateur

Manitowoc

Manitowoc Grove CD3340B Manuel utilisateur

Lux Tools

Lux Tools A-FMR-20 Set Manuel utilisateur

SIP

SIP 03683 Manuel utilisateur

Volvo

Volvo L30G Manuel utilisateur

Grizzly

Grizzly G8712 Manuel utilisateur

Modulift

Modulift CMOD 12 Manuel utilisateur

Case

Case DV201 Manuel utilisateur

Sealey

Sealey SC10.V2 Manuel utilisateur

Wacker Neuson

Wacker Neuson DT05 Manuel utilisateur

HYVA

HYVA AMCO VEBA 81 Series Manuel utilisateur

Atlas Copco

Atlas Copco Dynapac V5100TV Manuel utilisateur

Toro

Toro 323 Manuel utilisateur

Manitowoc

Manitowoc National Crane 1400A Manuel utilisateur

SGS

SGS EC1500 Manuel utilisateur
