Harvia Sentiotec BASIC LARGE Manuel utilisateur

Massivsauna BASIC LARGE

195 x 187 x 204 cm

Montageanleitung

Assembly instructions

Version 2008 Artikel-Nr.: 1-030-306

Montageanleitung

Massivsauna

BASIC LARGE

Grundmaß: 194,5 x 186,5 x 204 cm

Innenmaß: 185 x 177 x 198 cm

Wandstärke: 40 mm

Geringfügige Maßabweichungen können möglich sein.

Technische Änderungen und Druckfehler vorbehalten.

Sehr geehrter Kunde,

Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich

mitgeliefert wurden. Sollten Einzelteile ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt

der Kabine Ihren Händler.

Heben Sie den Lieferschein, die Rechnung und die Montageanleitung für even-

tuelle Rückfragen gut auf.

Sie benötigen folgendes Werkzeug:

1 Hammer mit Beilageholz (ev. auch Gummihammer)

1 Akkuschrauber mit Bits für Kreuzschrauben und Torx

1 Rollmaßband

1 Bohrer Ø10 mm; 1 Bohrer Ø3 mm

1 Wasserwaage

1 Bleistift

Für die Montage benötigen Sie einen Helfer! Weiters empfehlen wir die Löcher für die

Schrauben vorbohren.

!Der Elektroanschluss darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte

Person ausgeführt werden.

Vorderseite mit Glastüre

2 Wandelement 55,6 x 4 x 82,6 cm

(Teil I - unten gerade)

2 Wandelement – Aufsatz 55,6 x 4 x 96,2 cm

(Teil II - oben)

1 Blockbohle mit Ausnehmung für Zuluft

185 x 4 x 14,6 cm

1 Blockbohle 185 x 4 x 14,6 cm

1 Türrahmen 178,3 x 73,5 x 4 cm

1 Glastüre 169,5 x 64,7 cm

1 Türgri-Set

2 Kunststoringe

Rechte Seite

1 Wandelement 96,2 x 4 x 185 cm

(Teil I - oben gerade)

1 Wandelement 82,6 x 4 x 185 cm (Teil II - unten)

Rückseite

1 Wandelement 185 x 4 x 96,2 cm

(Teil I - oben gerade)

1 Wandelement 185 x 4 x 82,6 cm (Teil II - unten)

Linke Seite

1 Wandelement 185 x 4 x 96,2 cm

(Teil I - oben gerade)

1 Wandelement 185 x 4 x 82,6 cm (Teil II - unten)

Dach

2 Dachelemente 176 x 92 cm

2 Dachauageleisten 185 x 4 x 4 cm

2 Dachauageleisten 180 x 4 x 4 cm

1 Dachabdeckleiste innen 176 x 8 x 1,5 cm

2 Bänke 184 x 50 cm

2 Bankauageleisten 50 x 4 x 4 cm

2 Bankauageleisten 100 x 4 x 4 cm

1 Kopfstütze

1 Ofenschutzgitter 2tlg. 46,5 x 56,5 cm

3 Halteleisten für Ofenschutzgitter

(2 Stk.3 x 3 x 39 cm; 1 Stk. 3 x 3 x 73 cm

1 Lampenschutz

1 Lampe ohne Leuchtmittel

1 Lüftungsschieber

4 Verblendungsleisten 204 x 8 x 1,5 cm für

Aussenecken

4 Verblendungsleisten 68 x 8 x 1,5 cm –Türstock

waagrecht

4 Verblendungsleisten 188,9 x 8 x 1,5 cm –Türstock

senkrecht

1 Kabelabdeckleiste 150 x 4 x 3 cm

1 Silikonkabel – 3 lfm; 5 x 1,5 mm²

1 Montagematerialset

1 Montageanleitung

Stückliste BASIC LARGE

Montageanleitung

1. Zu Beginn stellen Sie die rechte Seite und die Rückwand

(Teil I unten gerade) wie in Abb.1.1 so aneinander, dass die

Schrauben außen sichtbar sind. Verschrauben Sie die Seite

mit der Rückwand. (Schrauben 5x80) Verfahren Sie mit der

linken Seite ebenso. Die Rückwand wird zwischen den beiden

Außenseiten montiert.

2. Nun nehmen Sie die vordere Blockbohle mit dem Ausschnitt

für die Türe und stellen das schmale rechte Wandelement dar-

auf. (Element hat rechts unten eine vorstehende Leiste. Abb.1.2)

Verschrauben Sie jetzt die untere Blockbohle von vorne mit

der Leiste (Schrauben 3x40 - Abb.1.3) und seitlich mit der

Außenseite.

Mit dem linken Wandelement verfahren Sie genau so. Die

Saunakabine sieht jetzt wie in Abb.1.4 aus.

3. Kontrollieren Sie, ob die Saunakabine im rechten Winkel

steht, indem Sie diagonal die Länge auf beiden Seiten messen.

(Abb.1.5)

Das Maß beider Seiten sollte gleich sein. ( +/- 2mm;)

Prüfen Sie danach mit einer Wasserwaage die Seiten, ob

sie waagrecht sind, in dem Sie die Wasserwaage auf die

Oberkante der Seite stellen.

Abb 1.1

Abb 1.2 Abb 1.3

Abb 1.4

Abb 1.5

4. Stellen Sie die hintere und die linke Seite (Teil II) auf die

unteren Seiten und verschrauben sie diese seitlich miteinan-

der. (Schrauben 5x80) Achten Sie darauf, dass innen keine

Schrauben sichtbar sind. Verfahren Sie mit der rechten und den

vorderen Seiten genauso.(Abb.1.7)

So sollte Ihre Saunakabine jetzt aussehen. (Abb.1.6)

5. Legen Sie nun die oberste Blockbohle auf die vordere Seite

und verschrauben diese mit den Seiten. (Schrauben 3x40

- Abb.1.8)

6. Als nächsten Schritt befestigen Sie die Dachauflageleisten

9,5 cm von Seitenoberkante bis Leistenunterkante an den Seiten.

(Schrauben 4x70 - Abb.1.9) Die Rundung der Leisten sollte unten

sichtbar sein.

Abb 1.6

Abb 1.7

Abb 1.8

Abb 1.9

Montageanleitung

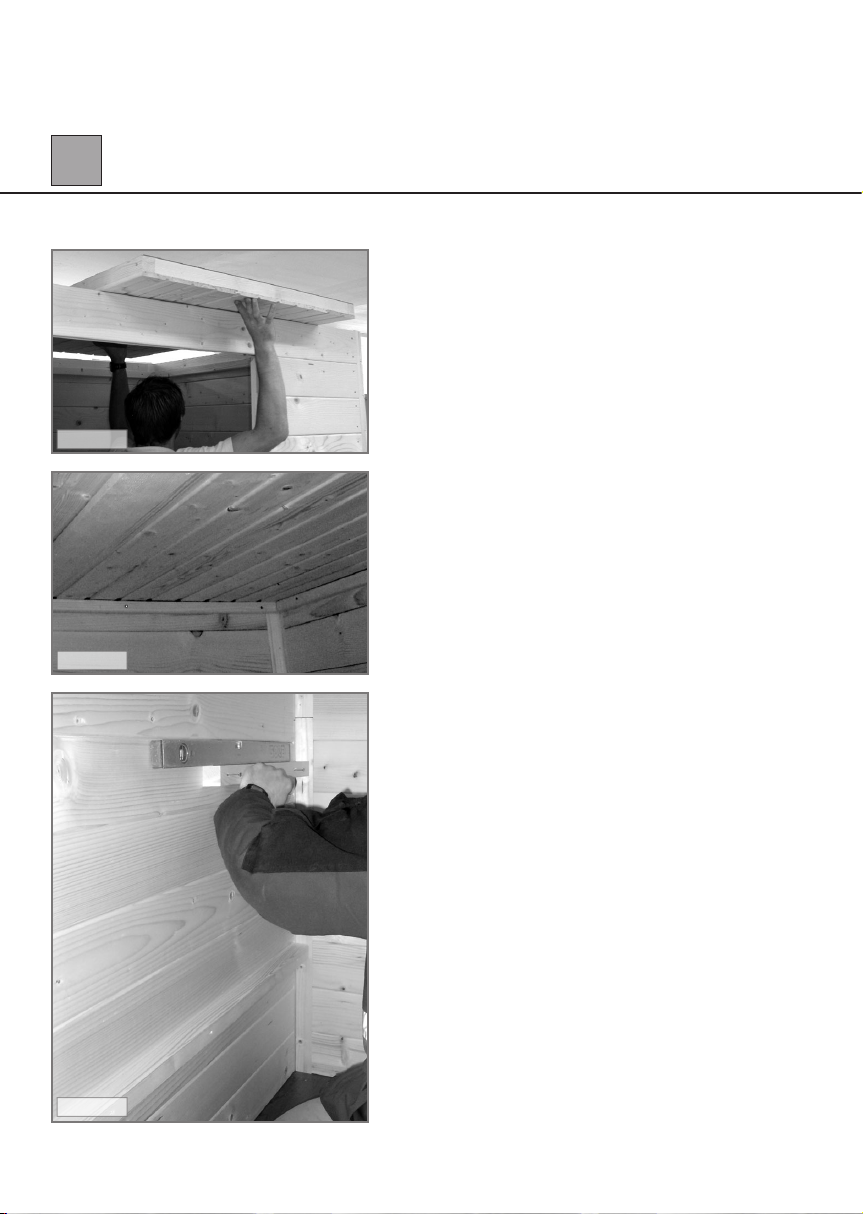

7. Sind alle vier Leisten montiert, können Sie die beiden

Dachelemente auf die Leisten legen. (Abb.1.10 + Abb. 11)

Danach verschrauben Sie die Dachteile von oben. (Schrauben

5x80)

8. Montieren Sie jetzt die Bankauflageleisten. Die unteren

4x4x100 cm langen Bankauflageleisten befestigen Sie 41 cm

vom Boden bis Oberkante Leiste an den beiden Seiten links und

rechts der Glastüre. (Schrauben 4x70)

Drehen Sie die Leisten so, dass die runde Kante oben sichtbar

ist. Die oberen, kürzeren 4x4x50 cm Leisten montieren Sie

Leistenoberkante 86 cm vom Boden. Drehen Sie diese Leisten

so, dass die runde Kante unten sichtbar ist. (Abb.1.12) Legen

Sie dann die beiden Bänke auf die Leisten.

Abb 1.10

Abb 1.11

Abb 1.12

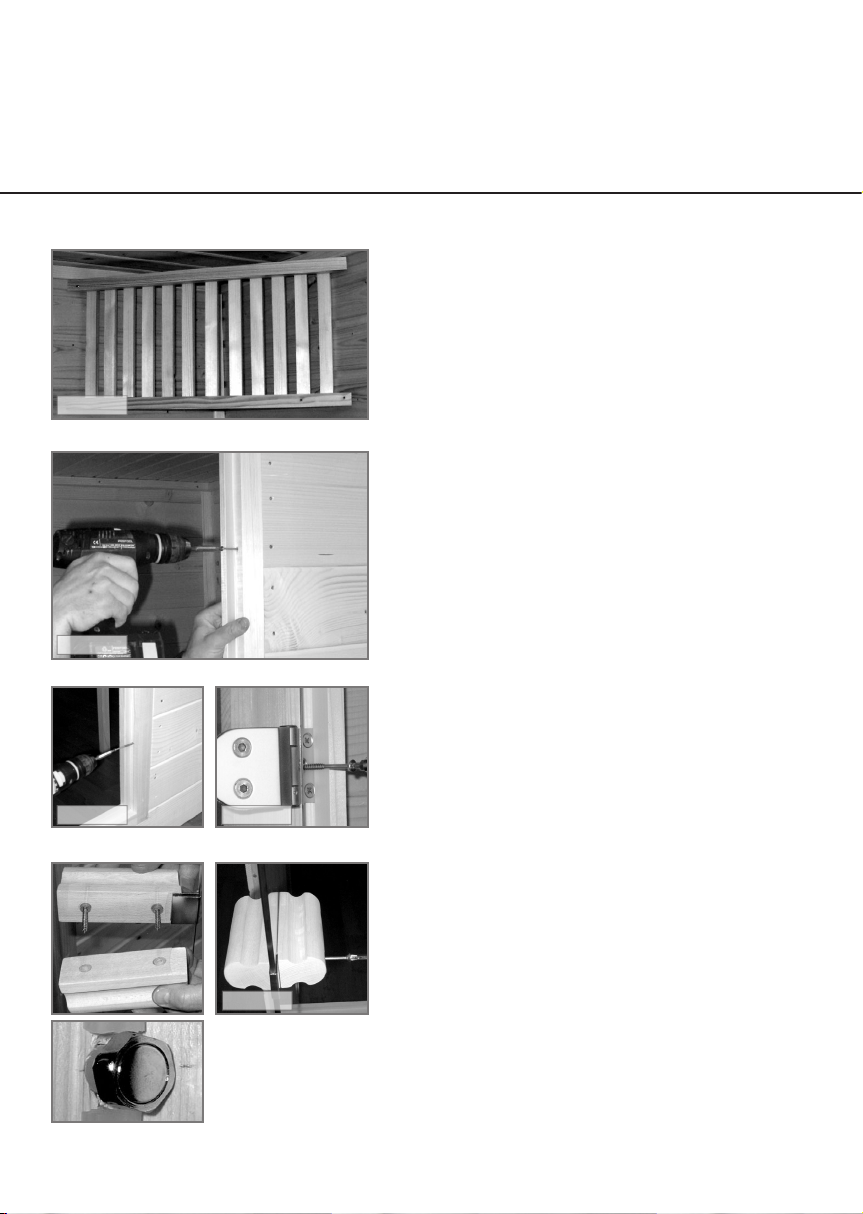

9. Für die Kabinenbeleuchtung bohren Sie ein Loch mit ca.

10mm Durchmesser im oberen linken oder rechten Eck durch die

Rückwand. Das Abdeckgitter wird nach der Lampenmontage

über Eck mit vier Schrauben befestigt. (Schrauben 3x40 -

Abb.1.13)

Die Beleuchtung darf nur von einem konz. Elektrounternehmen

angeschlossen werden.

10. Stellen Sie jetzt die Glastüre mit dem Rahmen in die

Öffnung. Sie können die Aufgehrichtung der Türe von links nach

rechts ändern, indem Sie den Glastürrahmen um 180° drehen.

Der Rahmen muss mit der Seite bündig sein und darf nicht vorste-

hen. (Schrauben 4x70 - Abb.1.14)

11. Verschrauben Sie den Rahmen mit den Seitenwänden.

(Schrauben 4x70 - Abb.1.15) Auf der Bandseite können Sie

den Rahmen durch das mittlere Loch des Glastürbandes mit der

Außenseite verschrauben. (Abb.1.16)

12. Zum montieren der Griffe schieben Sie das Überschubblech

in der Höhe der Griffbohrungen auf die Glastüre. Legen Sie je

eine Kunststoffbeilage in die Bohrungen der Glastüre.

Achten Sie darauf, dass sich die Ausnehmung beim Griff auf

der Seite des Überschubbleches befindet. Stecken Sie jetzt

die beiden Schrauben durch den durchgebohrten Griffteil und

schrauben das Gegenstück vorsichtig fest.(Abb.1.17)

Abb 1.13

Abb 1.14

Abb 1.15 Abb 1.16

Abb 1.17

Montageanleitung

13. Nach der Montage der Türe befestigen Sie die Abdeckleisten.

Beginnen Sie mit der vorderen Abdeckleiste links neben der

Türe und befestigen danach die zweite Abdeckleiste über Eck.

(Schrauben 3x40 - Abb.1.18)

Verfahren Sie mit dem rechten Eck genauso. Auf einer Sichtseite

wird, je nach Erfordernis, auch hinten eine Abdeckleiste befe-

stigt.

14. Befestigen Sie jetzt die inneren und äußeren Abdeckleisten

an dem Türstock und an der Türseite. (Schrauben 3x40) Der

Abstand zum Türrahmen beträgt ca.12 mm auf allen Seiten.

(Abb.1.19)

15. Jetzt ist Ihre Sauna schon fast fertig. Verschrauben Sie noch

die einzelnen Leisten des Ofenschutzgitters wie in Abb.1.20

dargestellt. (Schrauben 3x40)

Die Maße für die Montage des Saunaofens entnehmen Sie bitte

der Montageanleitungen des verwendeten Ofens.

Der Anschluss des Saunaofens und der Steuerung darf nur von

einem konz. Elektrounternehmen durch-geführt werden.

Abb 1.18

Abb 1.19

Abb 1.20

GRUNDRISS BASIC LARGE 194,5 x 186,5 x 204 cm

sentiotec GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau

T +43 (0) 7672/277 20-567 | F -801 | [email protected] | www.sentiotec.com
