Harman Infinity KAPPA 53XF Manuel utilisateur

INSTALLATION MANUAL

KAPPA 53XF

KAPPA 63XF

KAPPA 203S

KAPPA 303S

KAPPA 463XF

KAPPA 503CF

KAPPA 603CF

KAPPA 683XF

KAPPA 693C

KAPPA 693M

KAPPA 753T

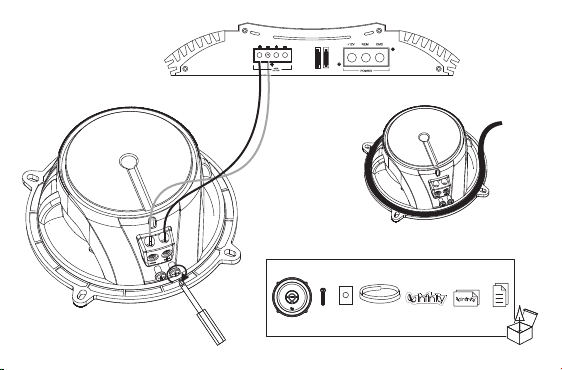

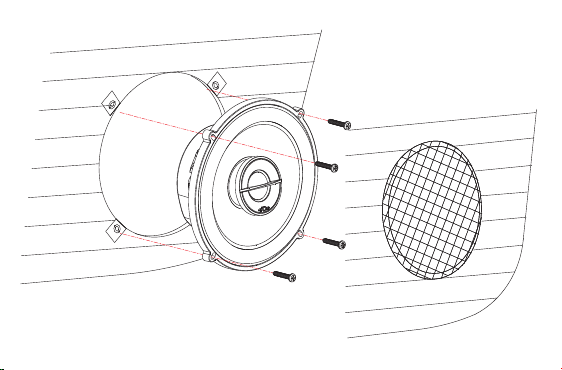

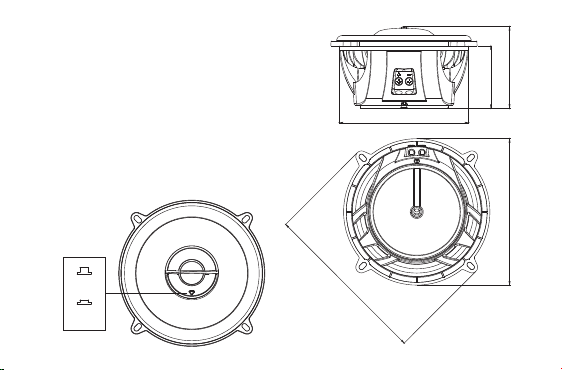

KAPPA 53XF

-3 dB

0 dB

118mm [4-21/32"]

57mm [2-1/4"]

74.5mm [2-15/16"]

133.5mm [5-1/4"]

153mm [6-1/32"]

A B C

x2 x2

x8 x8 x2 x1

KAPPA 53XF

-3 dB

0 dB

118mm [4-21/32"]

57mm [2-1/4"]

74.5mm [2-15/16"]

133.5mm [5-1/4"]

153mm [6-1/32"]

A B C

x2 x2

x8 x8 x2 x1

KAPPA 53XF

-3 dB

0 dB

118mm [4-21/32"]

57mm [2-1/4"]

74.5mm [2-15/16"]

133.5mm [5-1/4"]

153mm [6-1/32"]

A B C

x2 x2

x8 x8 x2 x1

Specications

• Type: 5-1/4”(133 mm) Two-Way Car

Speaker

• Power Handling: 60 Wrms, 180 W peak

• Sensitivity (@ 2.83 V): 93 dB

• Frequency Response: 55 Hz – 40 kHz

• Impedance: 3.0 ohms

Thiele-Small Parameters

• BL (Tm): 3.89

• DCR (ohms): 2.70

• Mms (g): 10.01

• Sd (cm2): 102.07

• Cms (mm/N): 0.41

• Vas (l): 6.01

• Fs (Hz): 78.80

• Qes: 0.89

• Qms: 6.89

• Qts: 0.79

• Crossover Point: 4.6 kHz

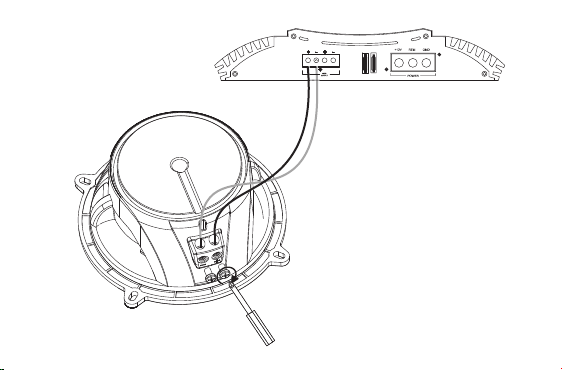

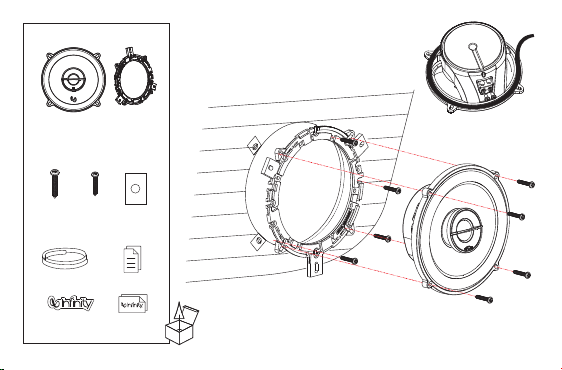

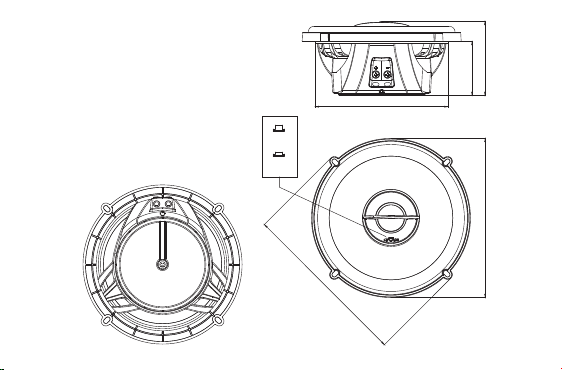

KAPPA 63XF

130mm [5-1/8"]

52.9mm [2-3/32"]

72.5mm [2-27/32"]

156mm [6-5/32"]

166.5mm [6-9/16"]

-3 dB

0 dB

x 2

x 8 x 8

x 8

x 2

D E

x 2 x 2

x 2 x 1

KAPPA 63XF

130mm [5-1/8"]

52.9mm [2-3/32"]

72.5mm [2-27/32"]

156mm [6-5/32"]

166.5mm [6-9/16"]

-3 dB

0 dB

x 2

x 8 x 8

x 8

x 2

D E

x 2 x 2

x 2 x 1

KAPPA 63XF

130mm [5-1/8"]

52.9mm [2-3/32"]

72.5mm [2-27/32"]

156mm [6-5/32"]

166.5mm [6-9/16"]

-3 dB

0 dB

x 2

x 8 x 8

x 8

x 2

D E

x 2 x 2

x 2 x 1

Specications

• Type: 6-1/2”(165 mm) Two-way Car

Speaker

• Power Handling: 85 Wrms, 255 W peak

• Sensitivity (@ 2.83 V): 93 dB

• Frequency Response: 45 Hz – 40 kHz

• Impedance: 3.0 ohms

Thiele-Small Parameters

• BL (Tm): 4.30

• DCR (ohms): 2.70

• Mms (g): 14.63

• Sd (cm2): 143.14

• Cms (mm/N): 0.24

• Vas (l): 7.00

• Fs (Hz): 84.70

• Qes: 1.21

• Qms: 10.35

• Qts: 1.08

• Crossover Point: 4.6 kHz

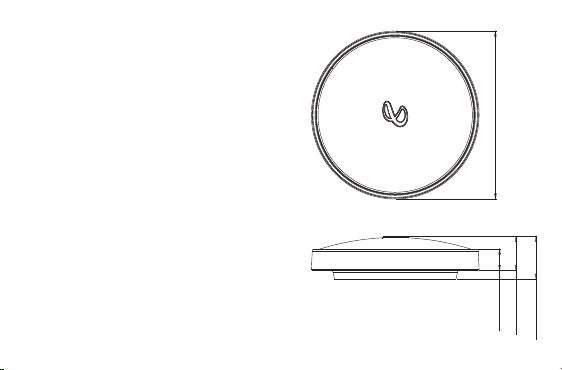

KAPPA 203S

2WAY 3WAY-3 dB0d B

TW 2 WAY/3 WAY

CDA

80mm [3-5/32"]

70.3mm[2-25/32"]

10.2mm [13/32"]

16.1mm [5/8"]

20.1mm [25/32"]

27.6mm [1-3/32"]

33.6mm [1-5/16"]

77.7mm [3-1/16"]

65.1mm [2-9/16"]

28.5mm [1-1/8"]

44.4mm [1-3/4"]

105.0mm [4-1/8"]

x2x2

C D

E F G

x1 x2

x8x8

KAPPA 203S
