Harman Kardon AVR 4550 Manuel utilisateur

AVR 4550 Audio/VideoReceiver

SERVICE MANUAL

AVR 4550

ready

LOGIC 7

VMAx

Power for the Digital Revolution™

®

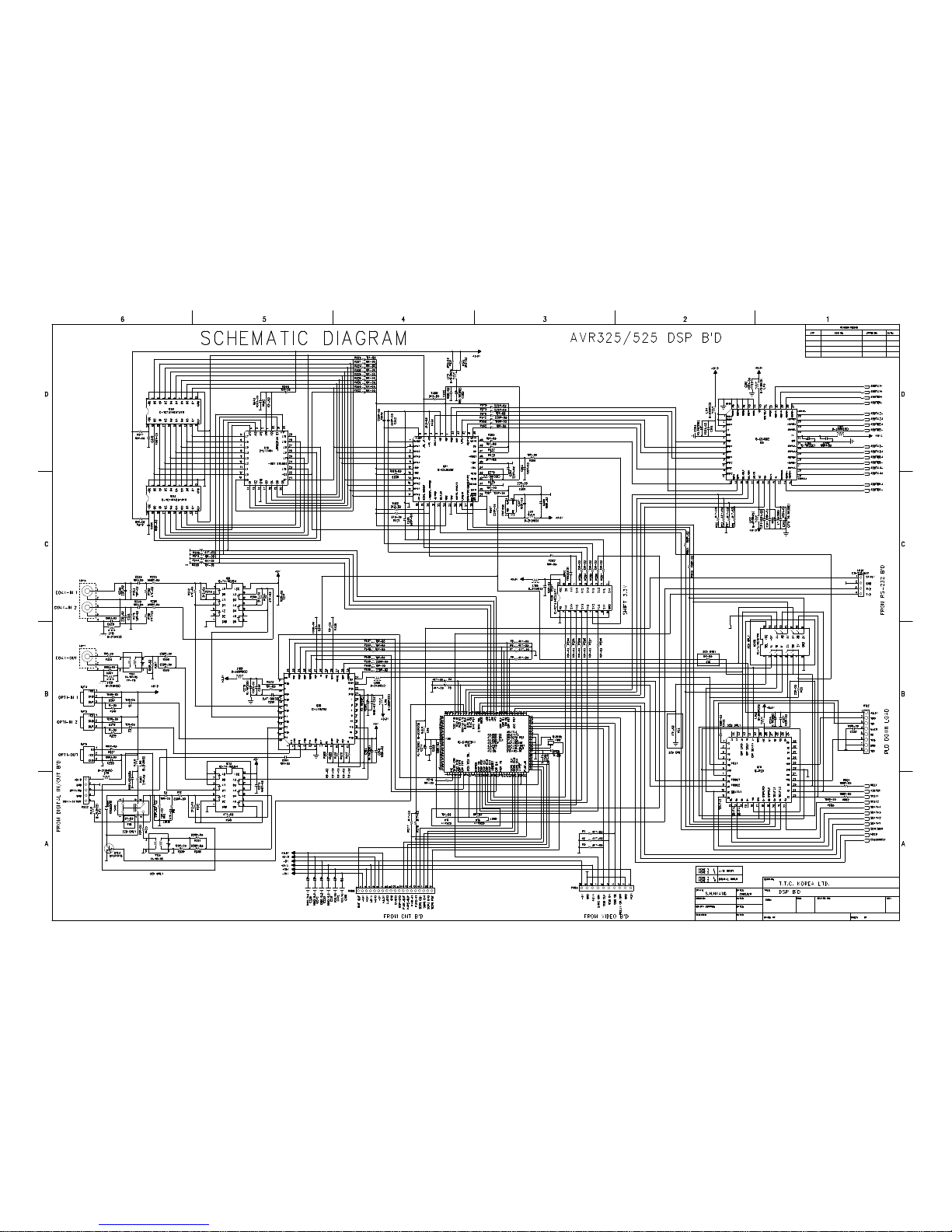

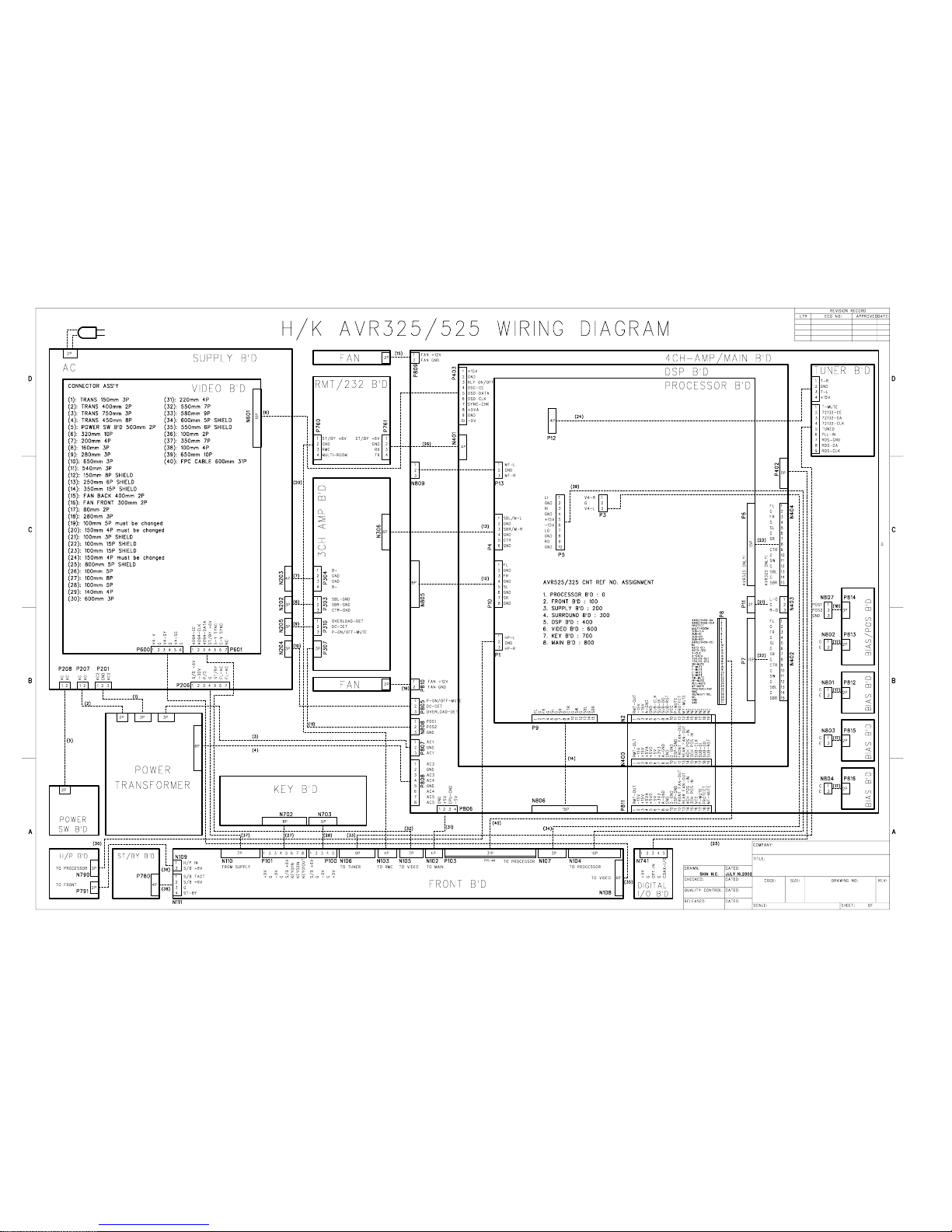

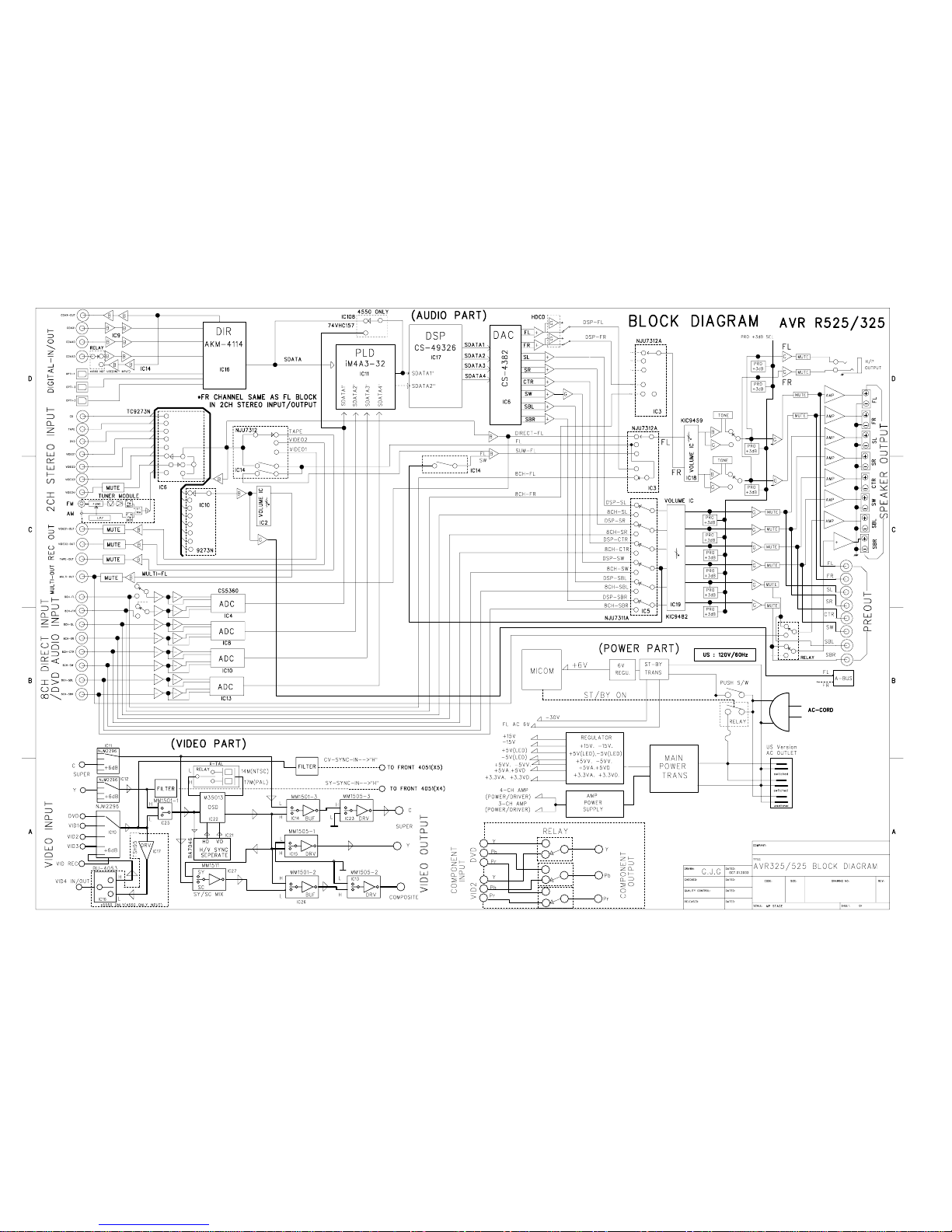

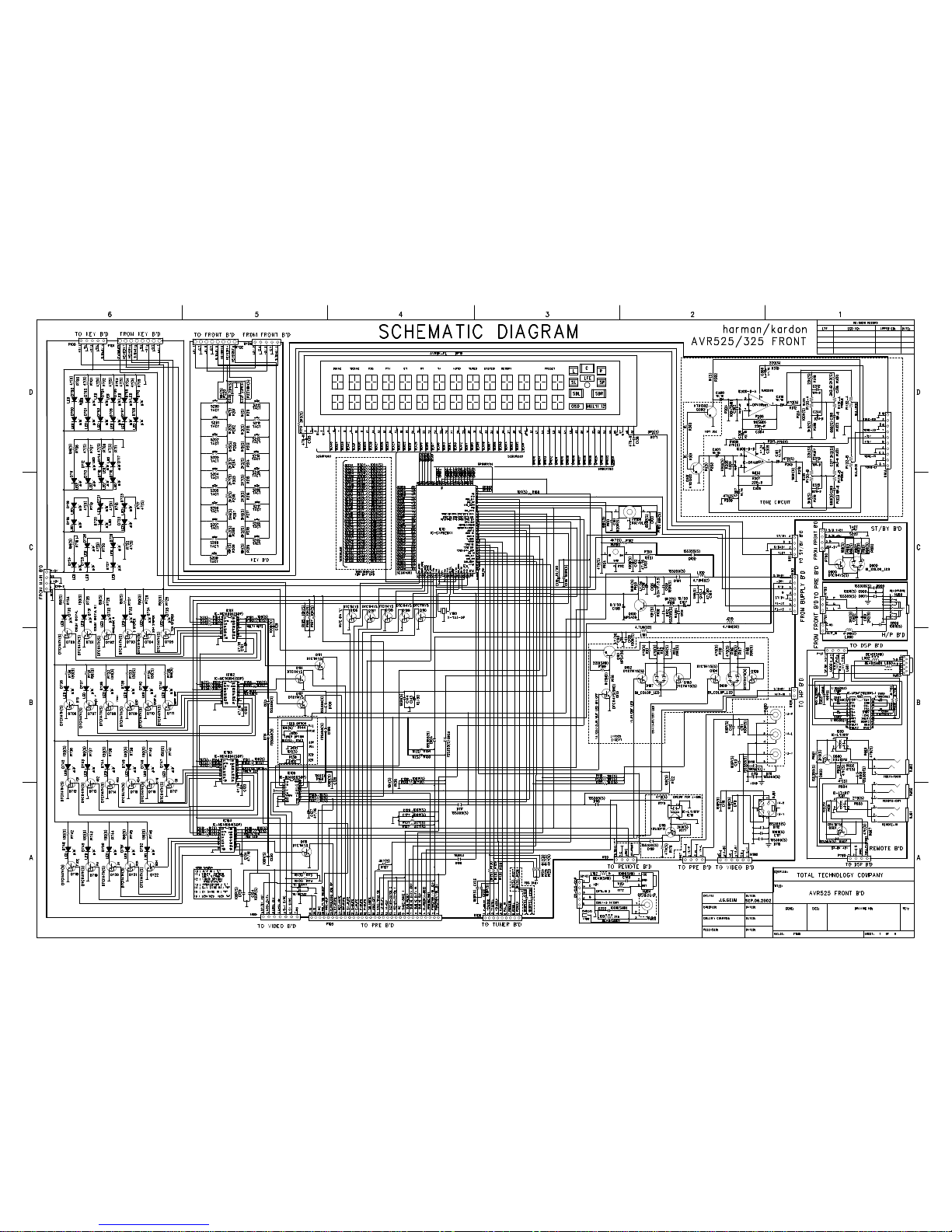

AVR325/525 Alignment spec. rev01.

1. MAIN B'D

: 5 Min. After power on, please set up Bias as below,

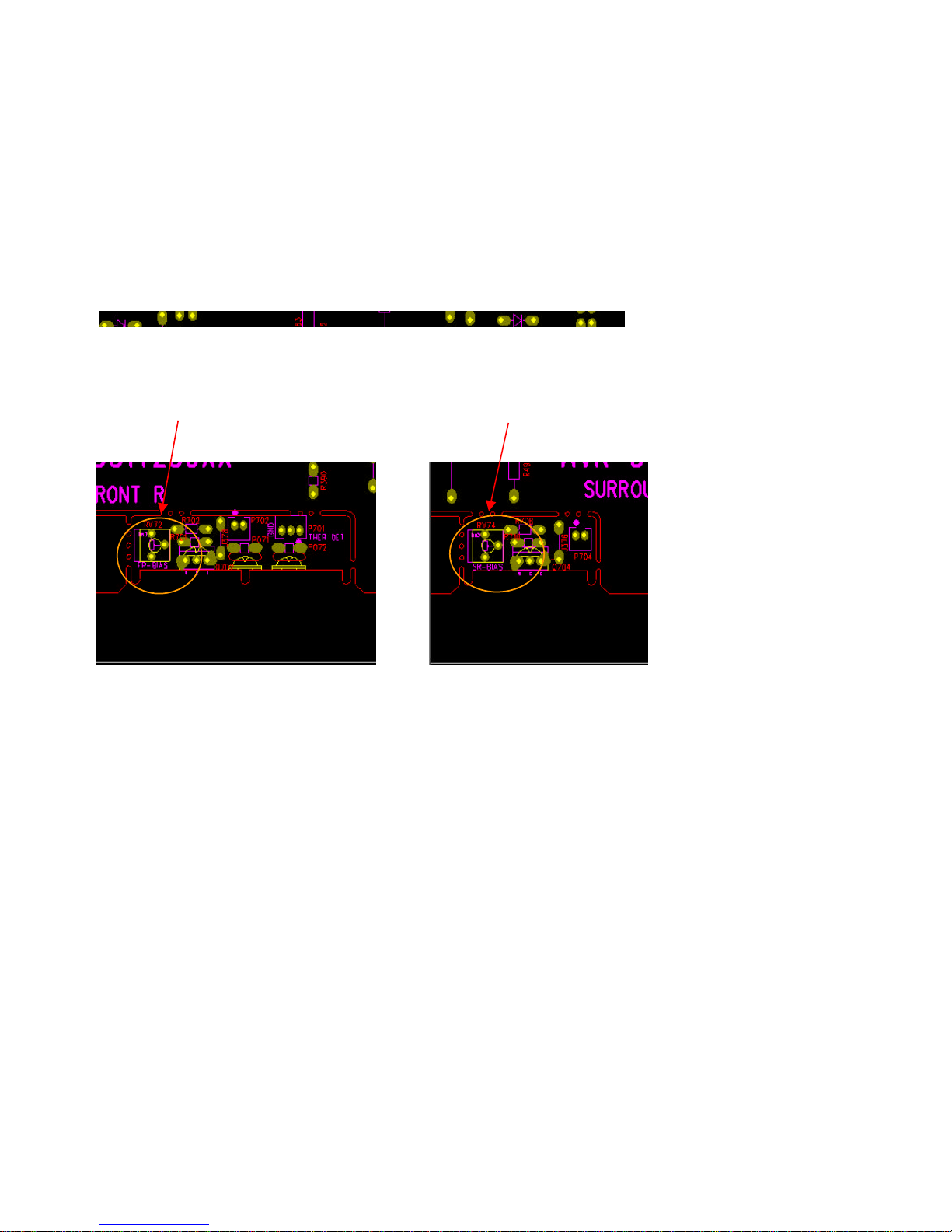

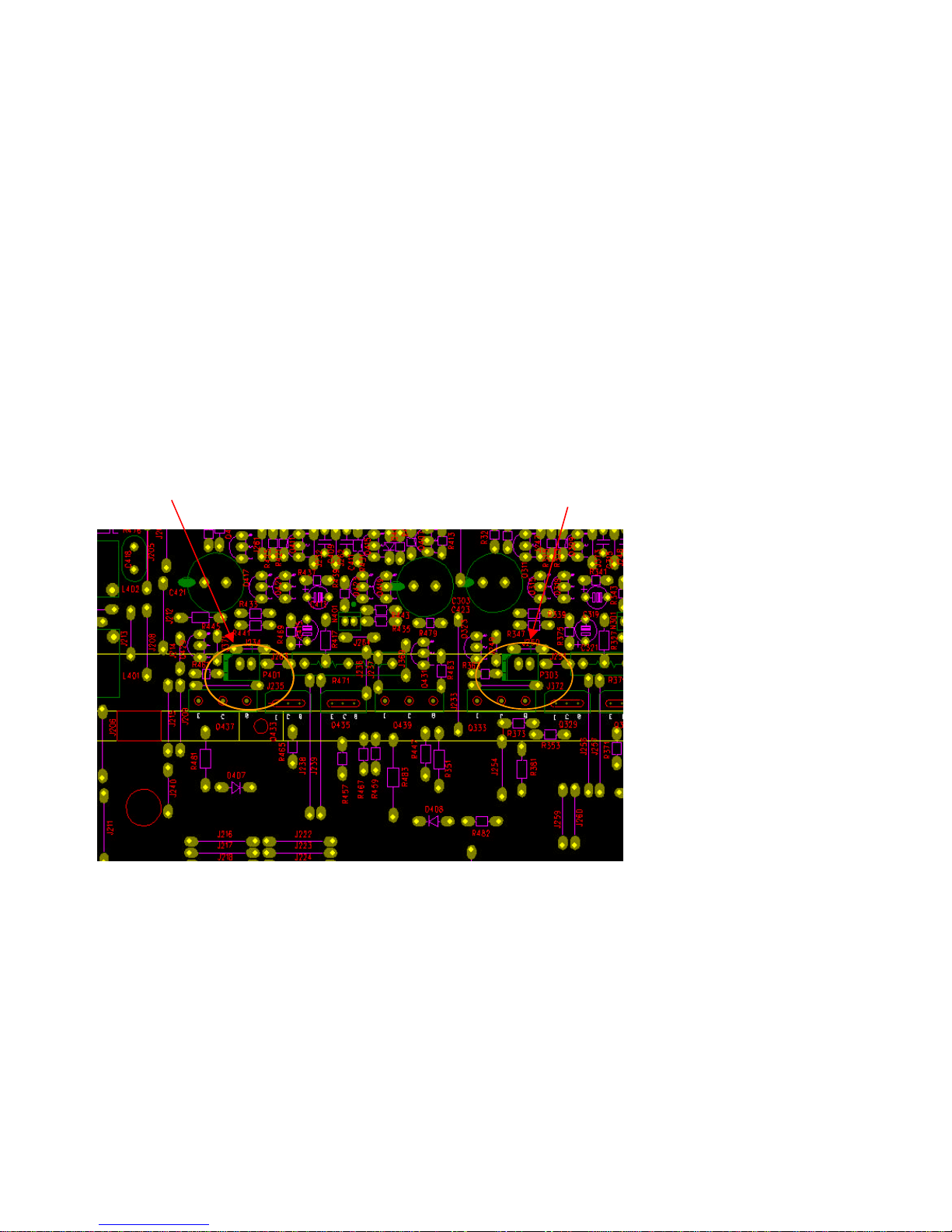

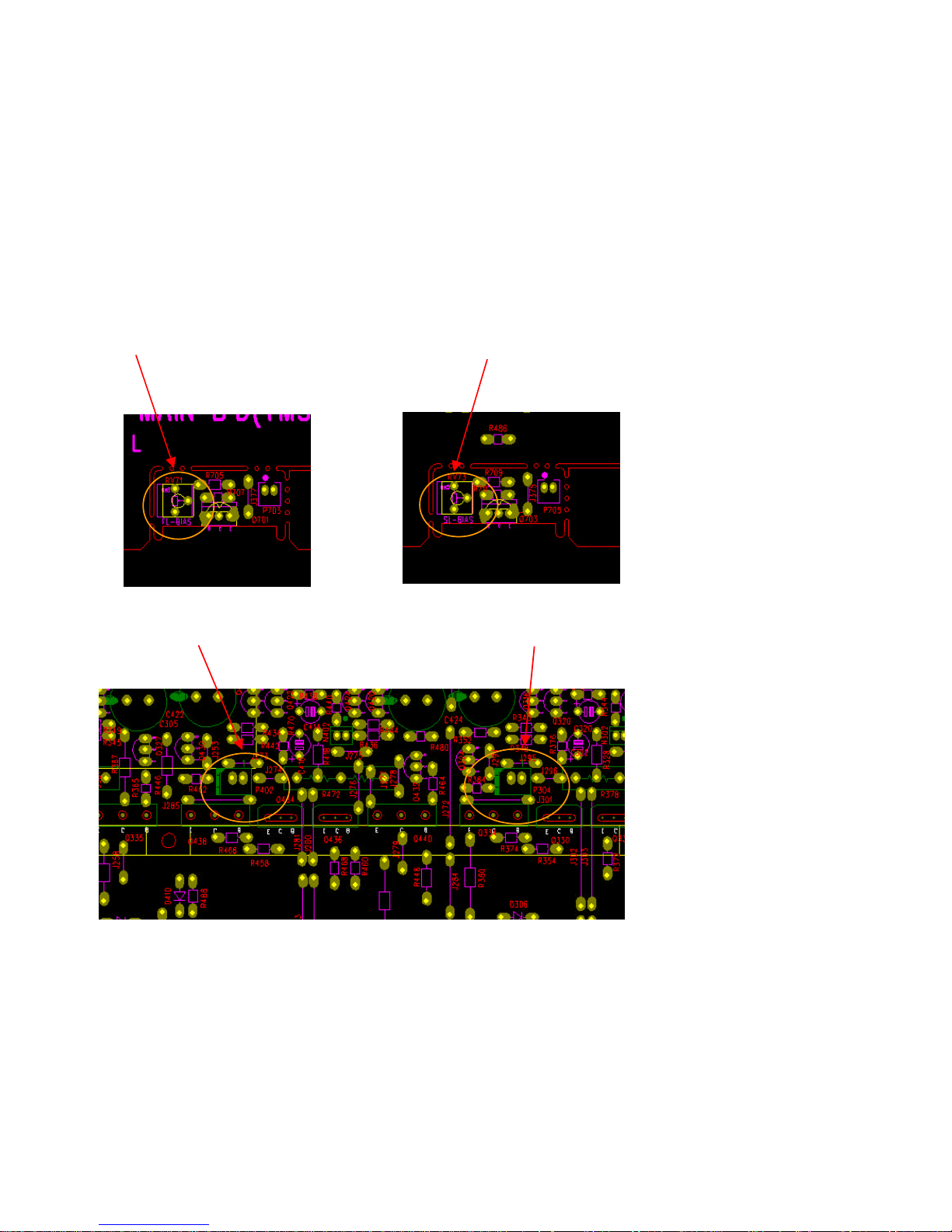

Front Left > use RV71, set P401 as 23mV +2mV/- 1mV.

Surr Left > use RV73 then set P303 as 23mV +2mv/-1mV.

Front Right > use RV72 make P402 to 23mV +2mV/-1mV.

Surr Right > use RV73 then make P303 to 23mV +2mV/-1mV.

P401 FRONT L-CH P303 SURROUND L-CH

RV71 FRONT L-CH RV73 SURROUND L-CH

P402 FRONT R-CH P304 SURROUND R-CH

RV72 FRONT R-CH RV74 SURROUND R-CH

2. BACK SURROUND B'D

: 5 Min. After power on, please set up Bias as below,

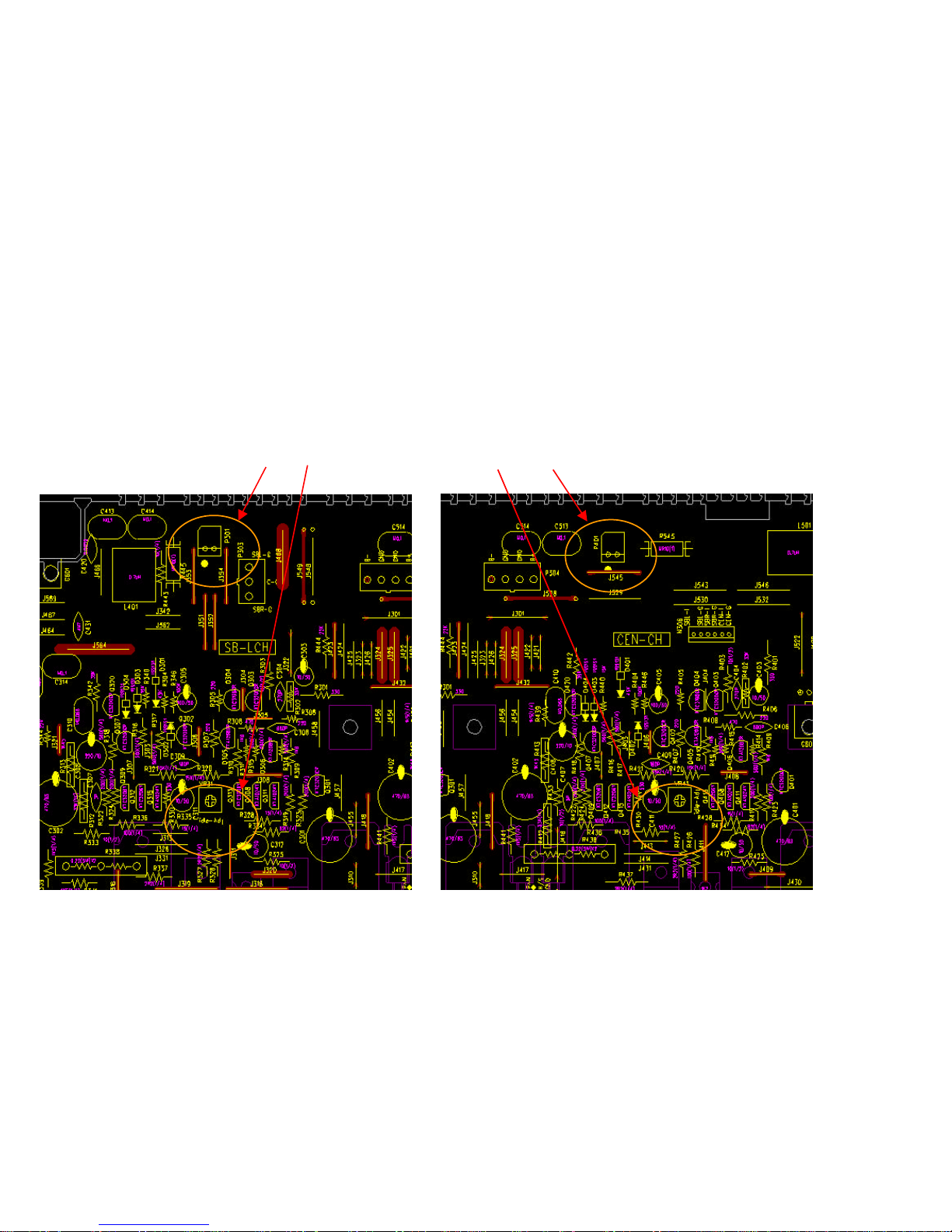

SBL > use VR31 then set P301 as 23mV +2mv/-1mV.

Center > use VR41 make P401 to 23mV +2mV/-1mV.

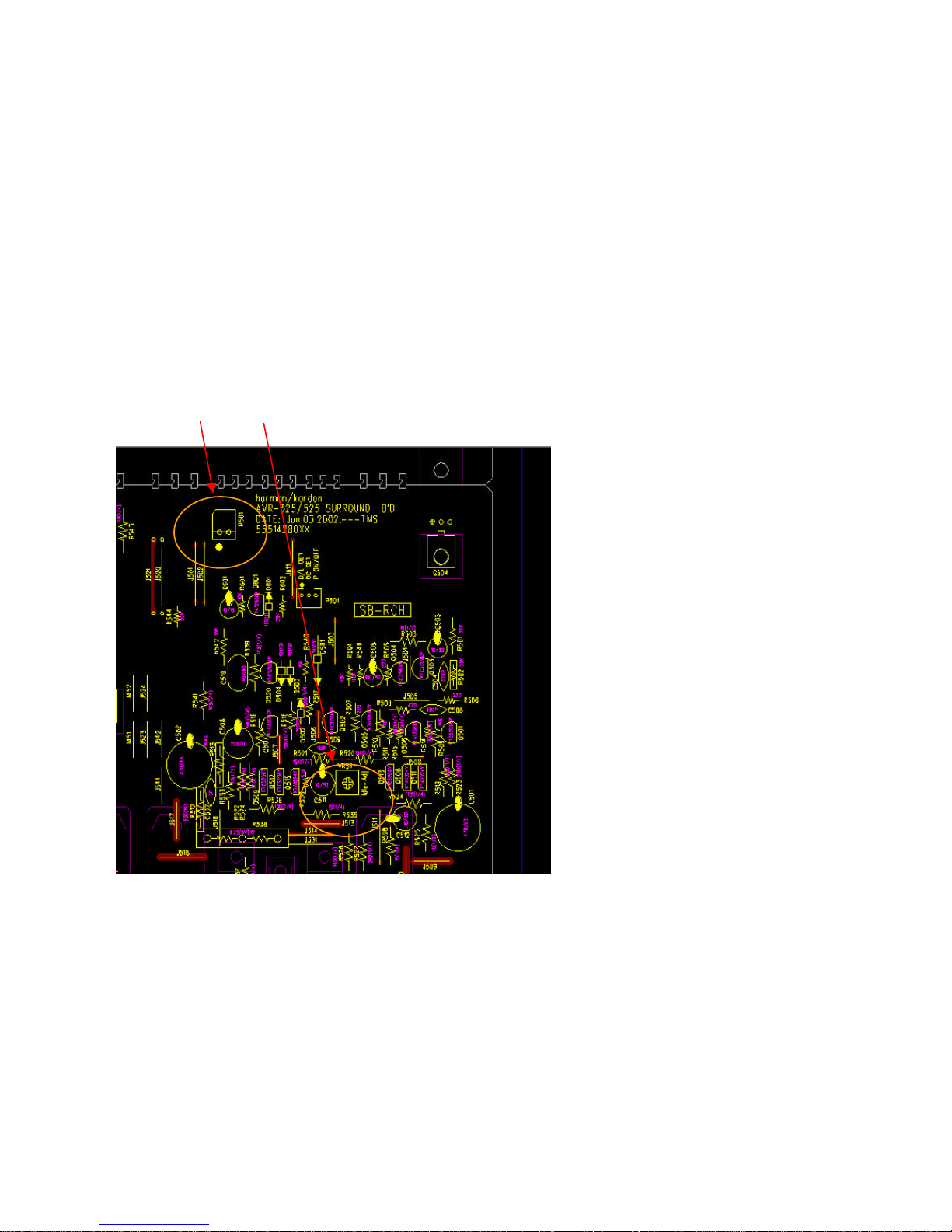

SBR > use VR51 then make P501 to 25mV +2mV/-1mV.

P301 VR31 BACK SURROUND L-CH P401 VR41 CENTER-CH

P501 VR51 BACK SURROUND R-CH
